Компонент SMCVCB

Клапаны SMC VCB

2/2 электромагнитный клапан

Клапан SMC VCB для горячей воды

Клапаны VCB предназначены для горячей воды с температурой до 99 °C и имеют компактный корпус со степенью защиты IP65.

Температура среды: до 99 °C
Рабочее давление: до 3 МПа
Испытательное давление: 5 МПа
Степень защиты: IP65

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики VCB

Серии: VCB2, VCB3, VCB4
Материал корпуса: CAC407 (BC7), SUS
Уплотнения: FKM, EPDM
Температура окружающей среды: −20…100 °C
Утечка клапана: не более 0,1 см³/мин

Технические материалы VCB

Технические данные SMC VCB, лист 1 — Технические данные VCB, лист 1

Обозначение, конструкция и размеры SMC VCB, лист 1 — Обозначение, конструкция и размеры VCB, лист 1

Технические данные SMC VCB, лист 2 — Технические данные VCB, лист 2

Обозначение, конструкция и размеры SMC VCB, лист 2 — Обозначение, конструкция и размеры VCB, лист 2

Технические данные SMC VCB, лист 3 — Технические данные VCB, лист 3

Обозначение, конструкция и размеры SMC VCB, лист 3 — Обозначение, конструкция и размеры VCB, лист 3

Компонент SMCVCS

Клапаны для пара SMC VCS

2/2 электромагнитный клапан для пара

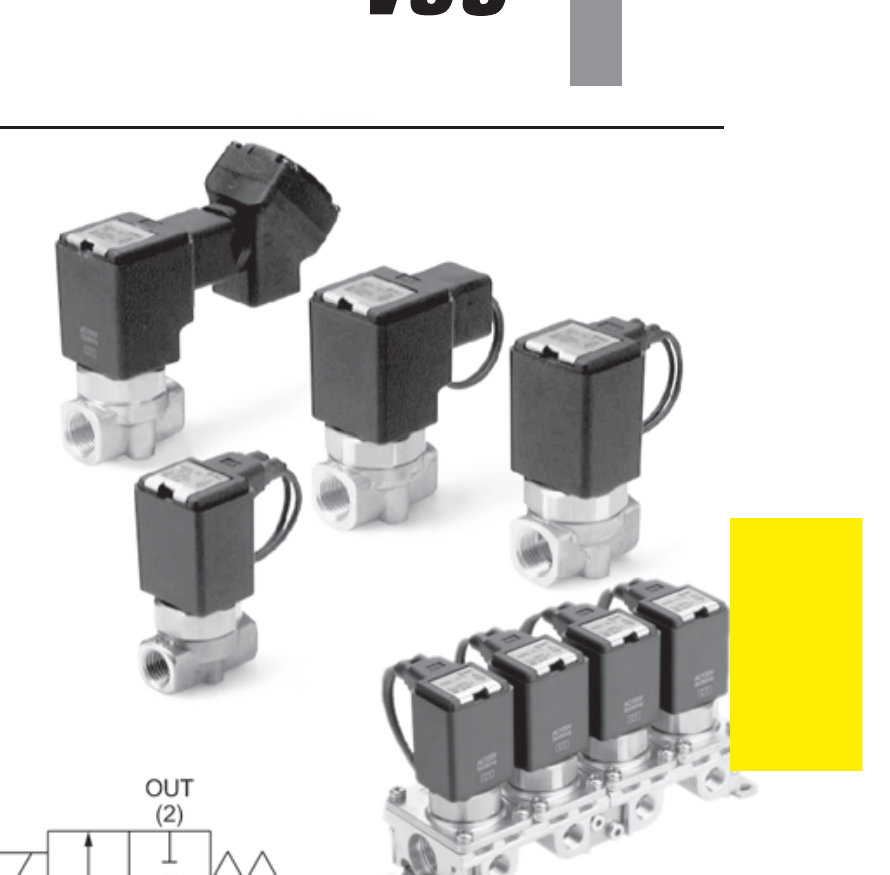

Электромагнитные клапаны SMC VCS для пара

Клапаны VCS предназначены для пара, выпускаются для самостоятельного и блочного монтажа и имеют степень защиты IP65.

Рабочее давление: до 1 МПа
Температура пара: до 184 °C
Условный проход Cv: 0,16–2,1
Степень защиты: IP65

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики VCS

Серии: VCS2, VCS3, VCS4
Испытательное давление: 5 МПа
Температура среды: до 184 °C с PTFE; до 120 °C с FKM
Материал корпуса: латунь или нержавеющая сталь
Монтаж: самостоятельный или блок до 10 мест

Технические материалы VCS

Технические данные SMC VCS, лист 1 — Технические данные VCS, лист 1

Обозначение, конструкция и размеры SMC VCS, лист 1 — Обозначение, конструкция и размеры VCS, лист 1

Технические данные SMC VCS, лист 2 — Технические данные VCS, лист 2

Обозначение, конструкция и размеры SMC VCS, лист 2 — Обозначение, конструкция и размеры VCS, лист 2

Технические данные SMC VCS, лист 3 — Технические данные VCS, лист 3

Обозначение, конструкция и размеры SMC VCS, лист 3 — Обозначение, конструкция и размеры VCS, лист 3

Технические данные SMC VCS, лист 4 — Технические данные VCS, лист 4

Обозначение, конструкция и размеры SMC VCS, лист 4 — Обозначение, конструкция и размеры VCS, лист 4
