Компонент SMCVCB

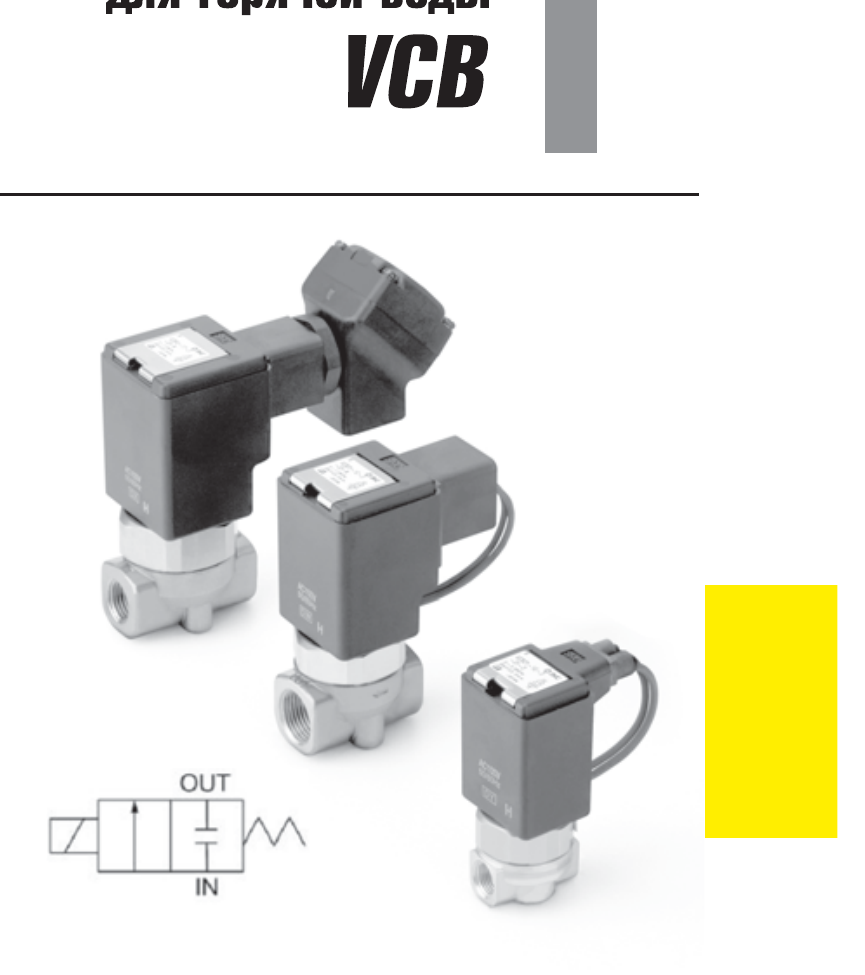

Клапаны SMC VCB

2/2 электромагнитный клапан

Клапан SMC VCB для горячей воды

Клапаны VCB предназначены для горячей воды с температурой до 99 °C и имеют компактный корпус со степенью защиты IP65.

Температура среды: до 99 °C
Рабочее давление: до 3 МПа
Испытательное давление: 5 МПа
Степень защиты: IP65

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики VCB

Серии: VCB2, VCB3, VCB4
Материал корпуса: CAC407 (BC7), SUS
Уплотнения: FKM, EPDM
Температура окружающей среды: −20…100 °C
Утечка клапана: не более 0,1 см³/мин

Технические материалы VCB

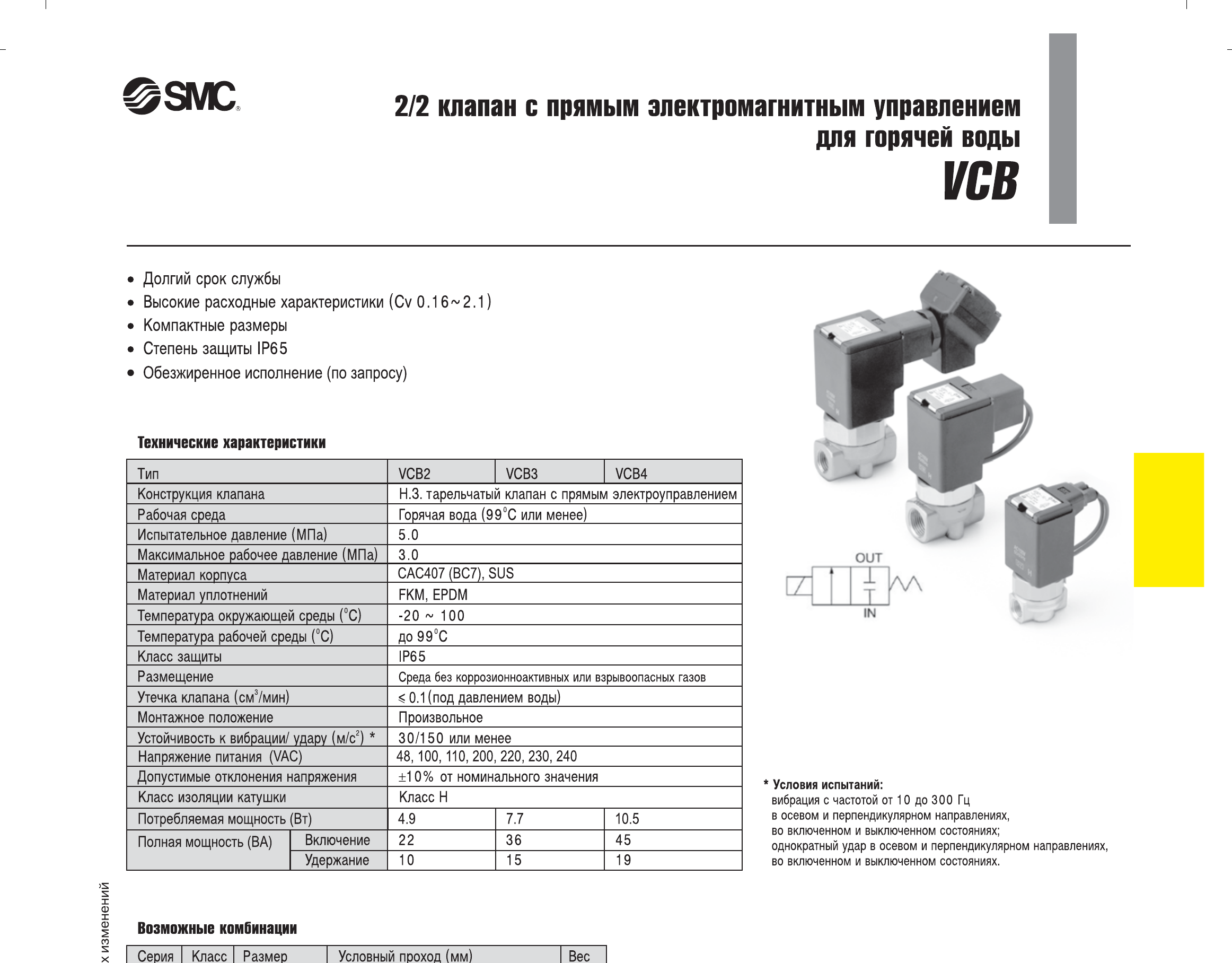

Технические данные SMC VCB, лист 1 — Технические данные VCB, лист 1

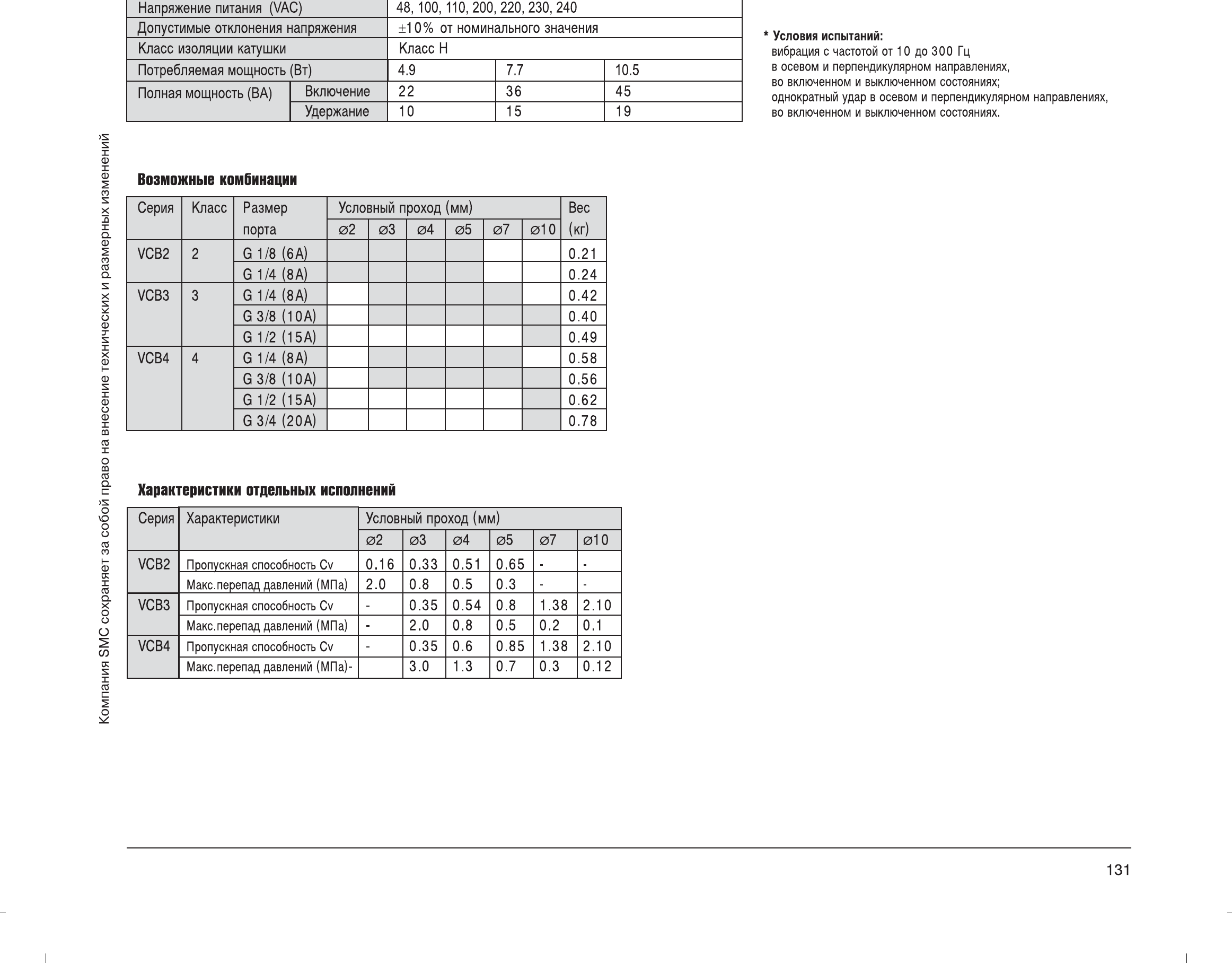

Обозначение, конструкция и размеры SMC VCB, лист 1 — Обозначение, конструкция и размеры VCB, лист 1

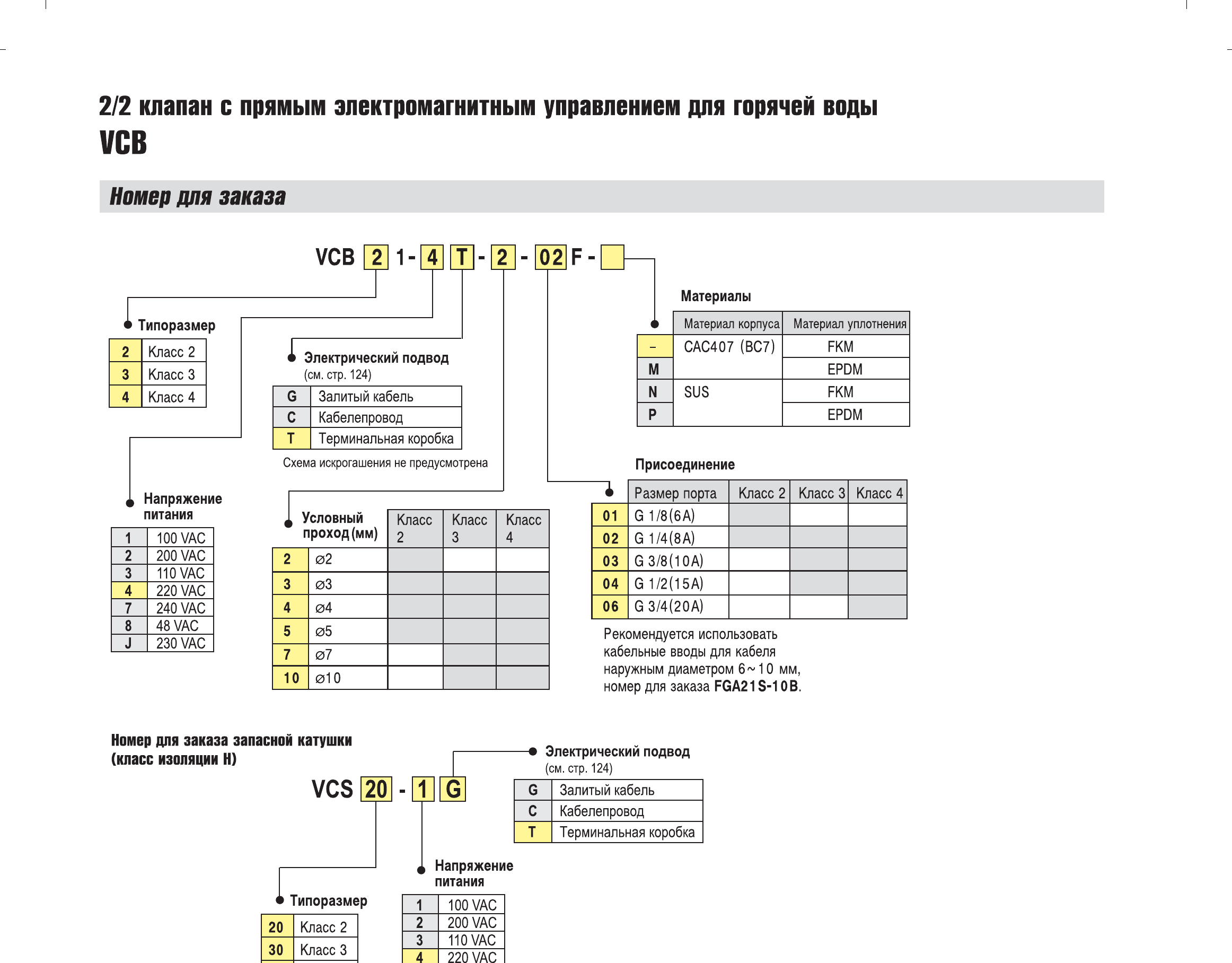

Технические данные SMC VCB, лист 2 — Технические данные VCB, лист 2

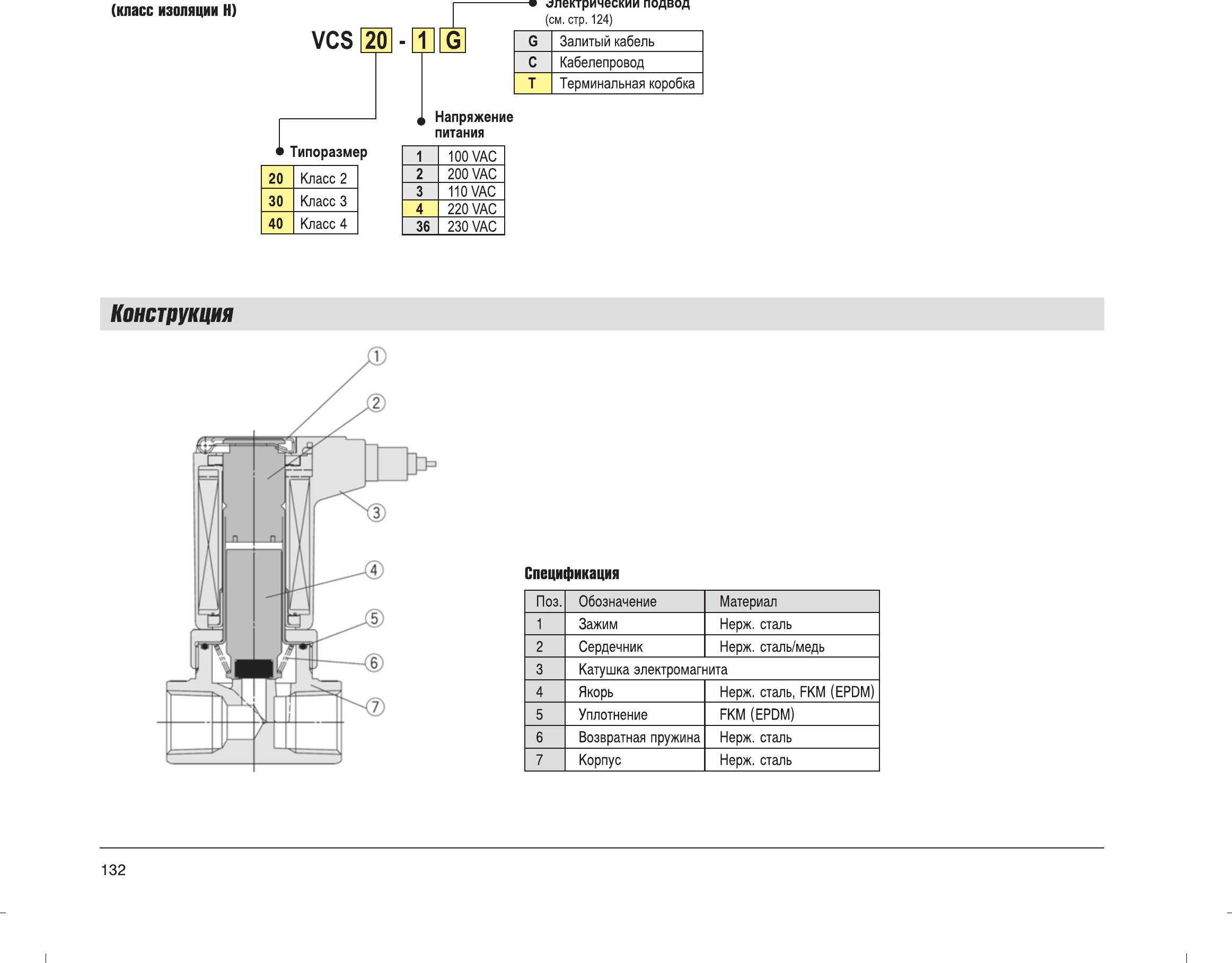

Обозначение, конструкция и размеры SMC VCB, лист 2 — Обозначение, конструкция и размеры VCB, лист 2

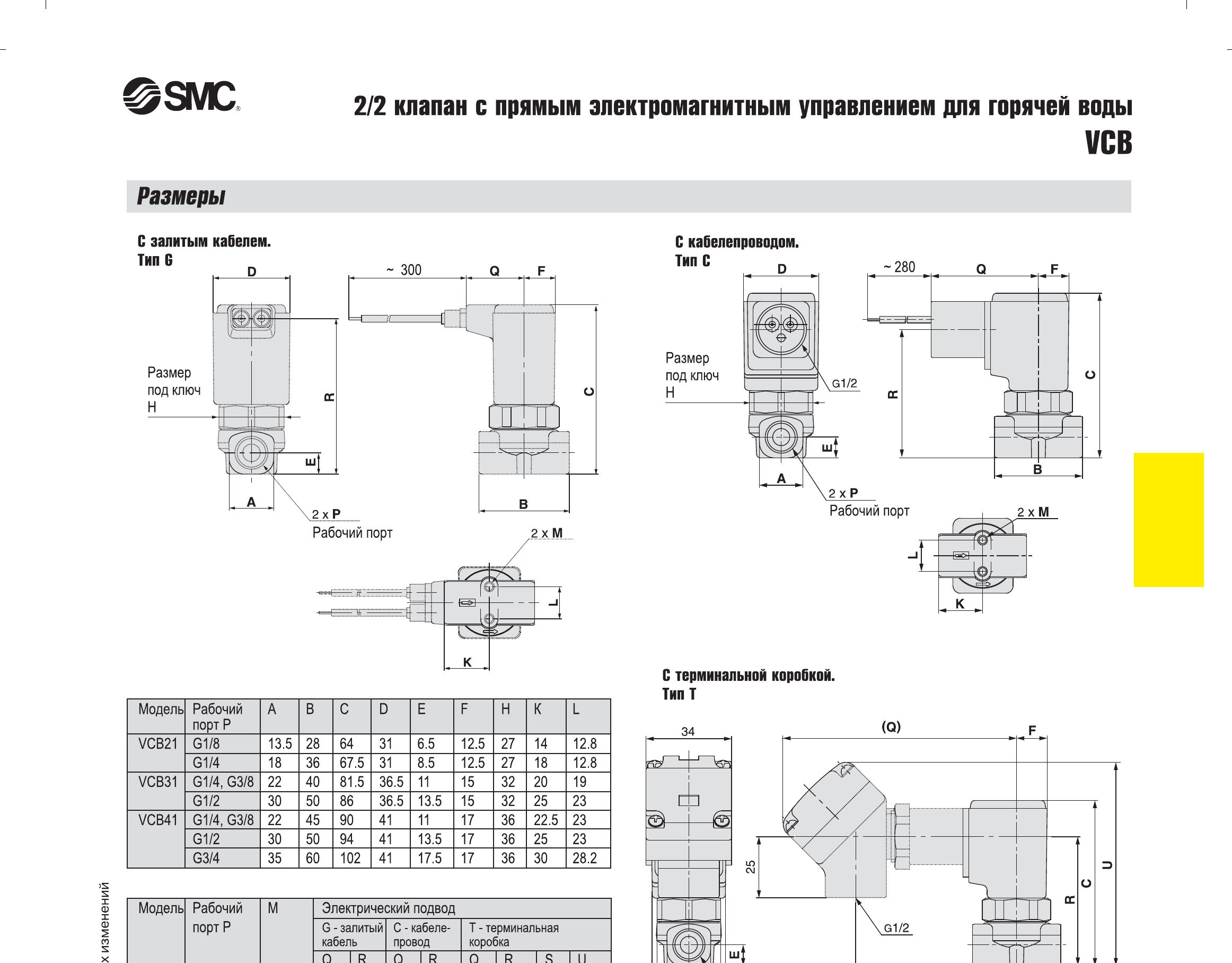

Технические данные SMC VCB, лист 3 — Технические данные VCB, лист 3

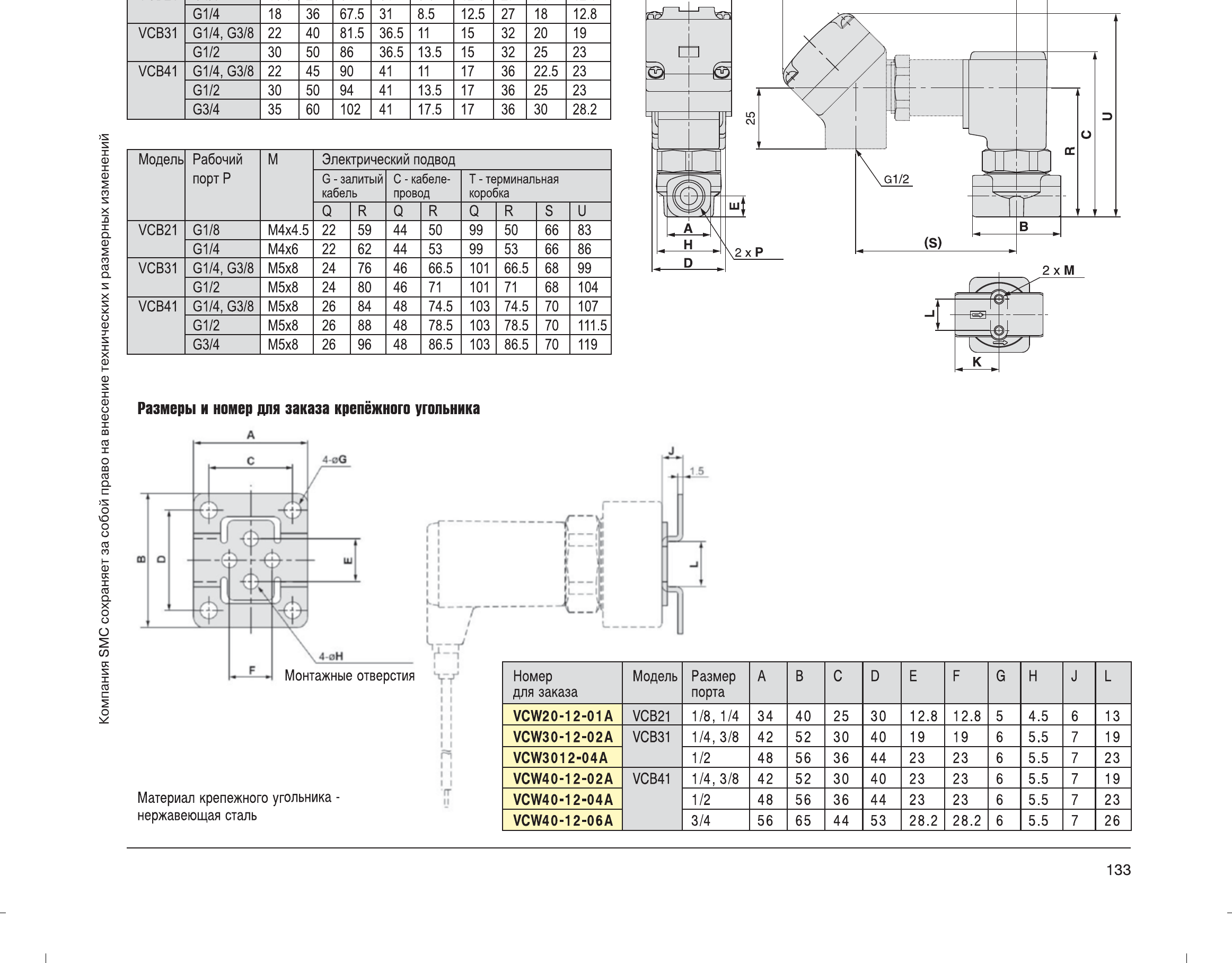

Обозначение, конструкция и размеры SMC VCB, лист 3 — Обозначение, конструкция и размеры VCB, лист 3

Компонент SMCVCS

Клапаны для пара SMC VCS

2/2 электромагнитный клапан для пара

Электромагнитные клапаны SMC VCS для пара

Клапаны VCS предназначены для пара, выпускаются для самостоятельного и блочного монтажа и имеют степень защиты IP65.

Рабочее давление: до 1 МПа
Температура пара: до 184 °C
Условный проход Cv: 0,16–2,1
Степень защиты: IP65

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики VCS

Серии: VCS2, VCS3, VCS4
Испытательное давление: 5 МПа
Температура среды: до 184 °C с PTFE; до 120 °C с FKM
Материал корпуса: латунь или нержавеющая сталь
Монтаж: самостоятельный или блок до 10 мест

Технические материалы VCS

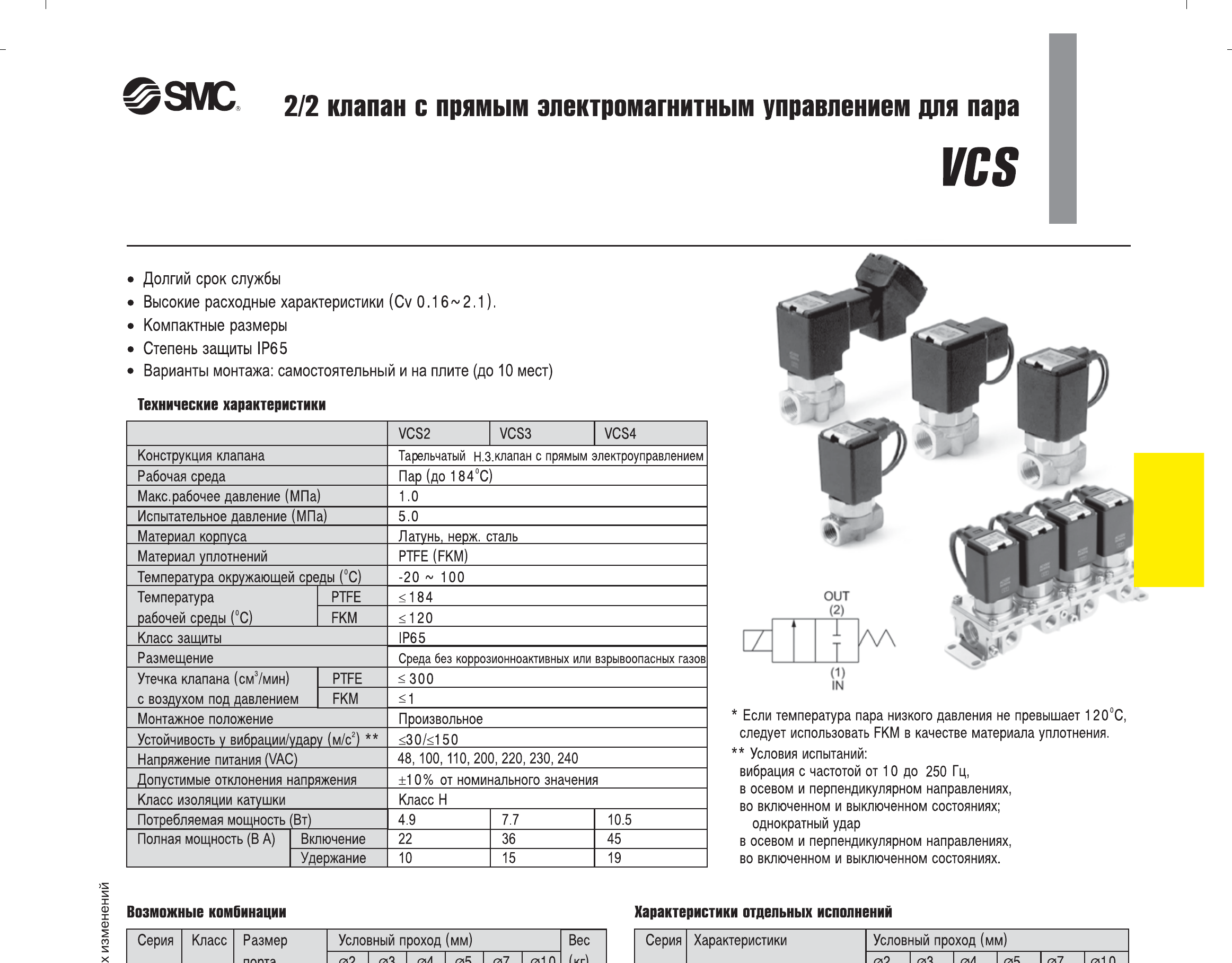

Технические данные SMC VCS, лист 1 — Технические данные VCS, лист 1

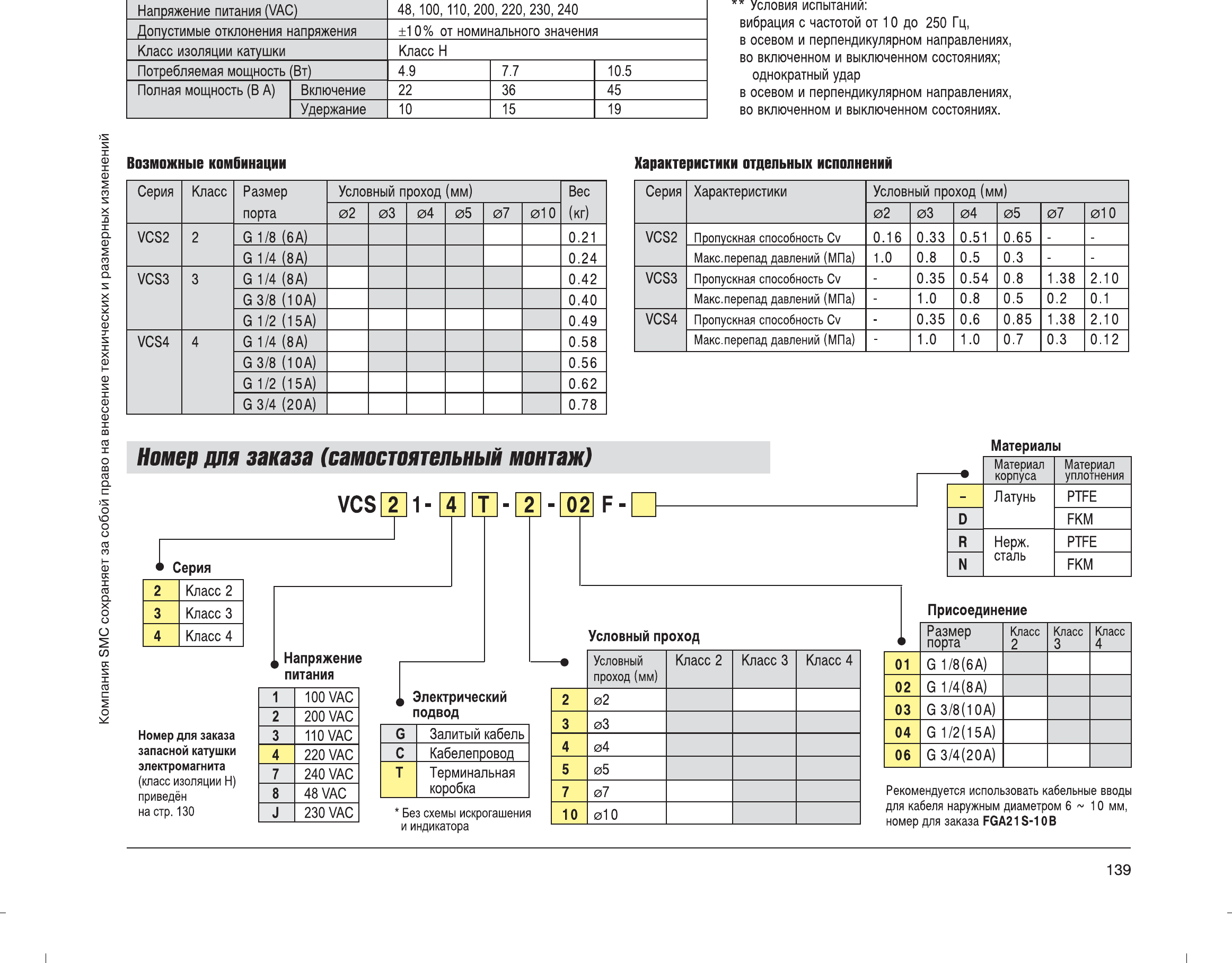

Обозначение, конструкция и размеры SMC VCS, лист 1 — Обозначение, конструкция и размеры VCS, лист 1

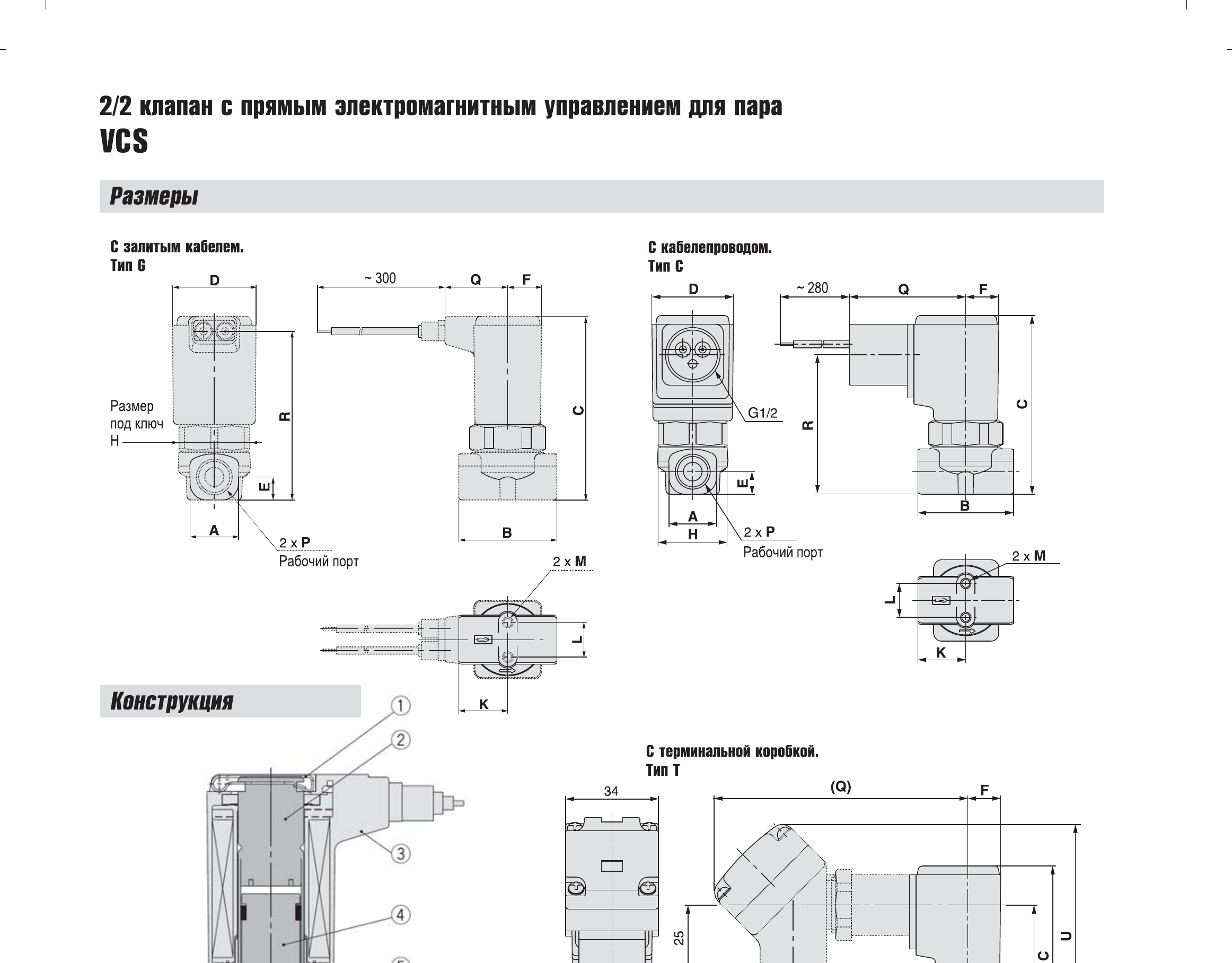

Технические данные SMC VCS, лист 2 — Технические данные VCS, лист 2

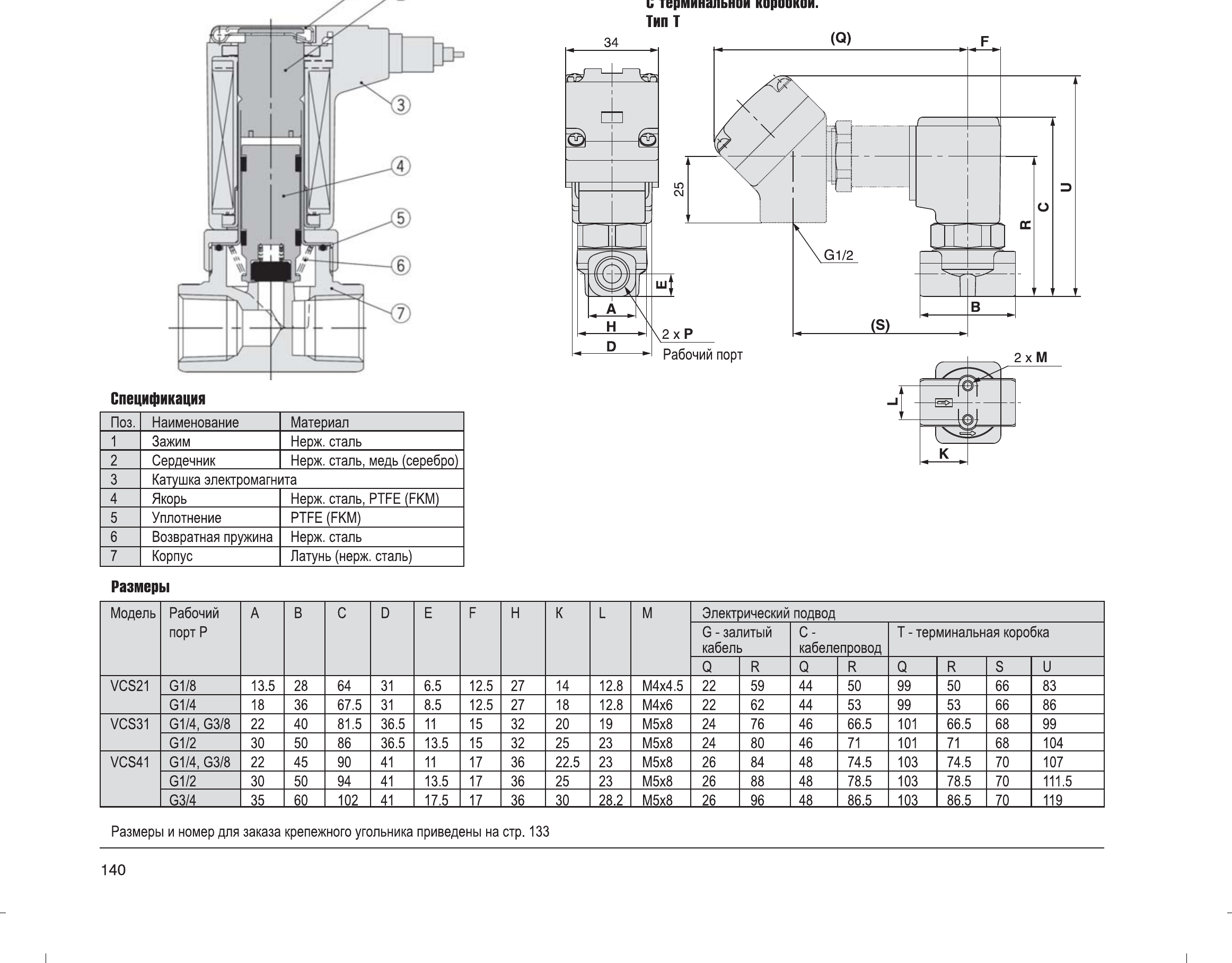

Обозначение, конструкция и размеры SMC VCS, лист 2 — Обозначение, конструкция и размеры VCS, лист 2

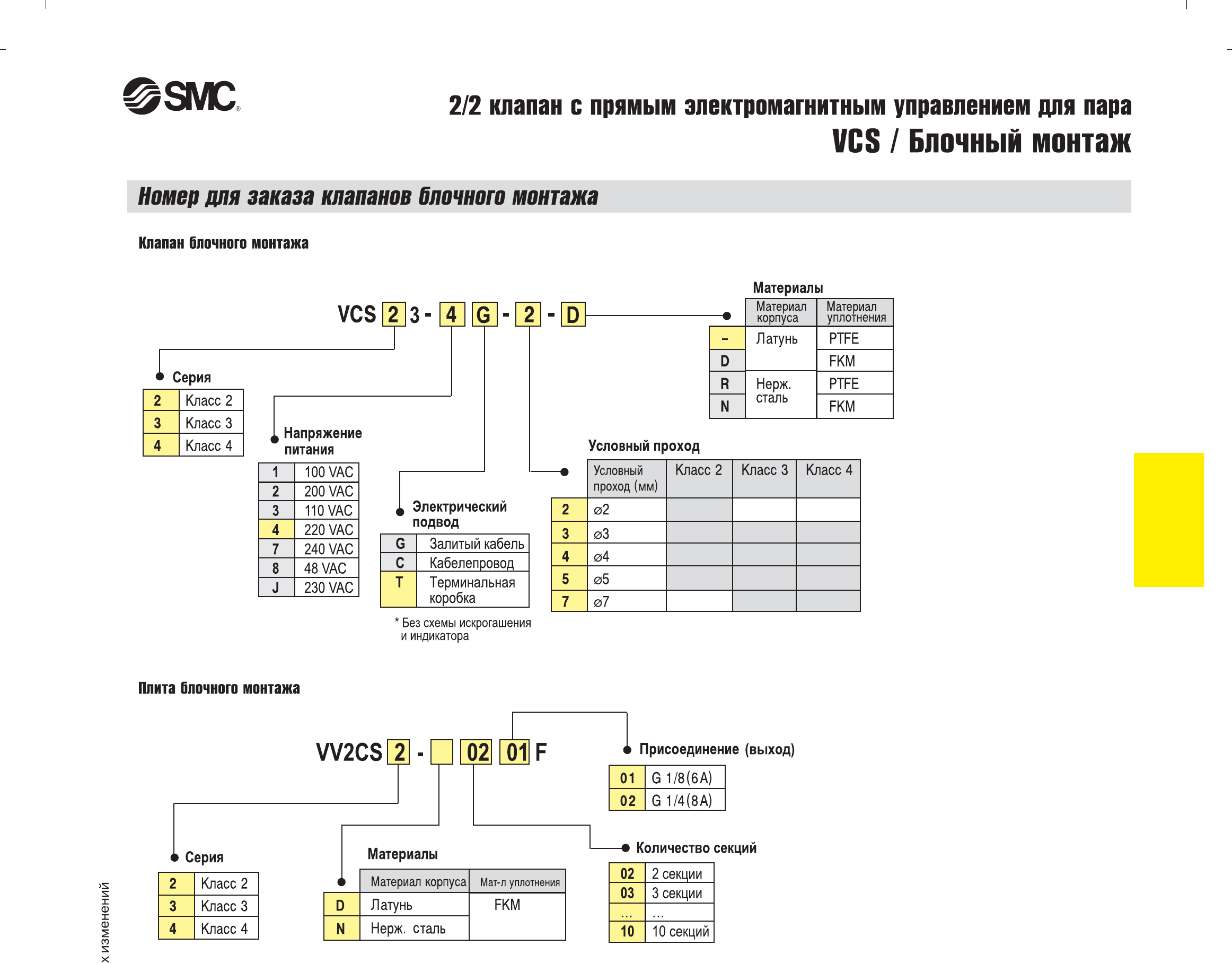

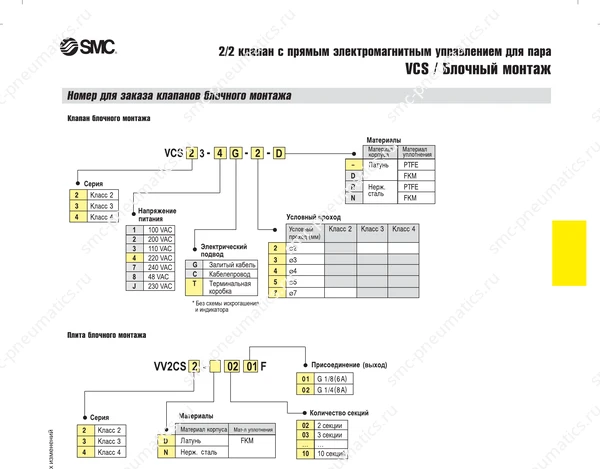

Технические данные SMC VCS, лист 3 — Технические данные VCS, лист 3

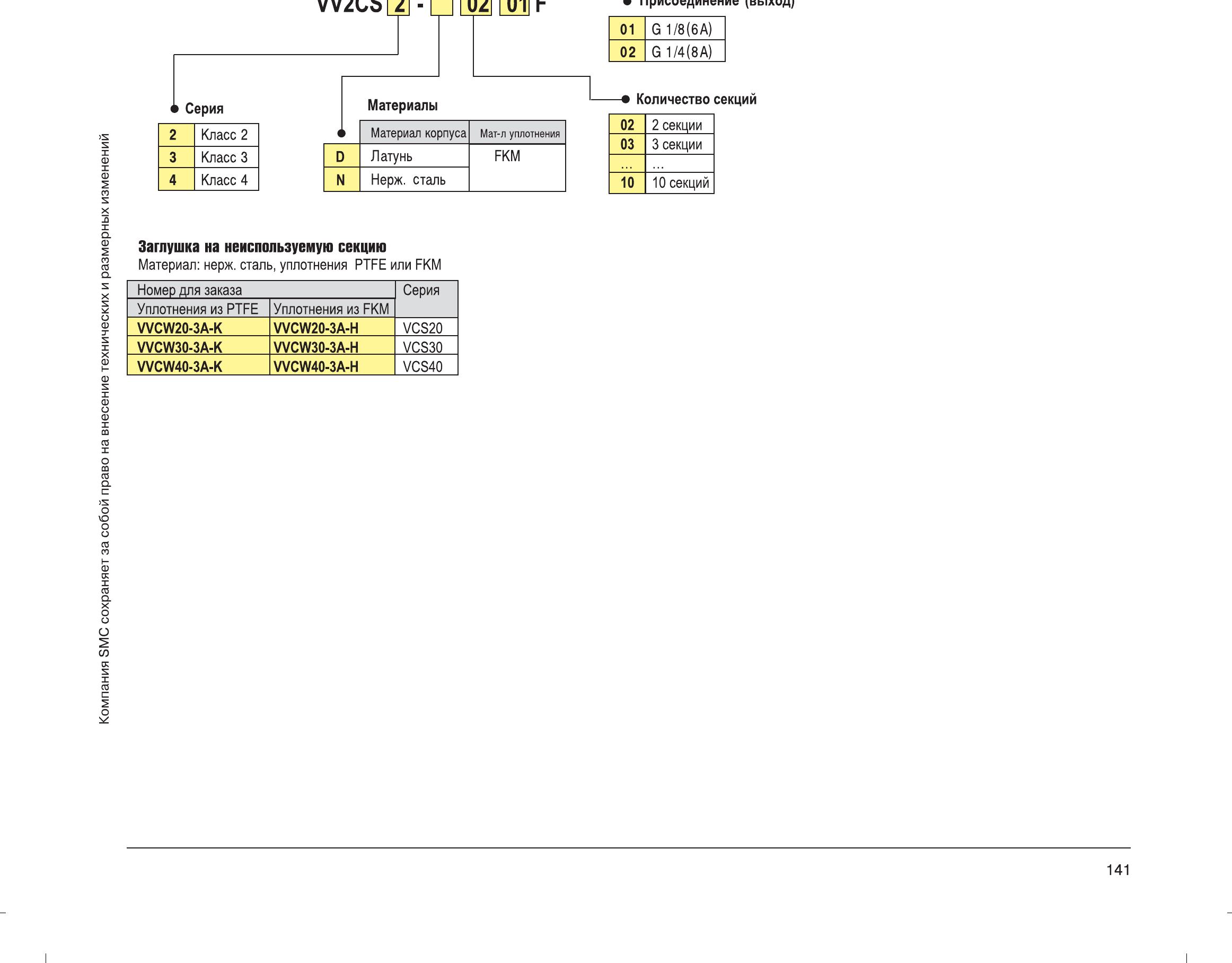

Обозначение, конструкция и размеры SMC VCS, лист 3 — Обозначение, конструкция и размеры VCS, лист 3

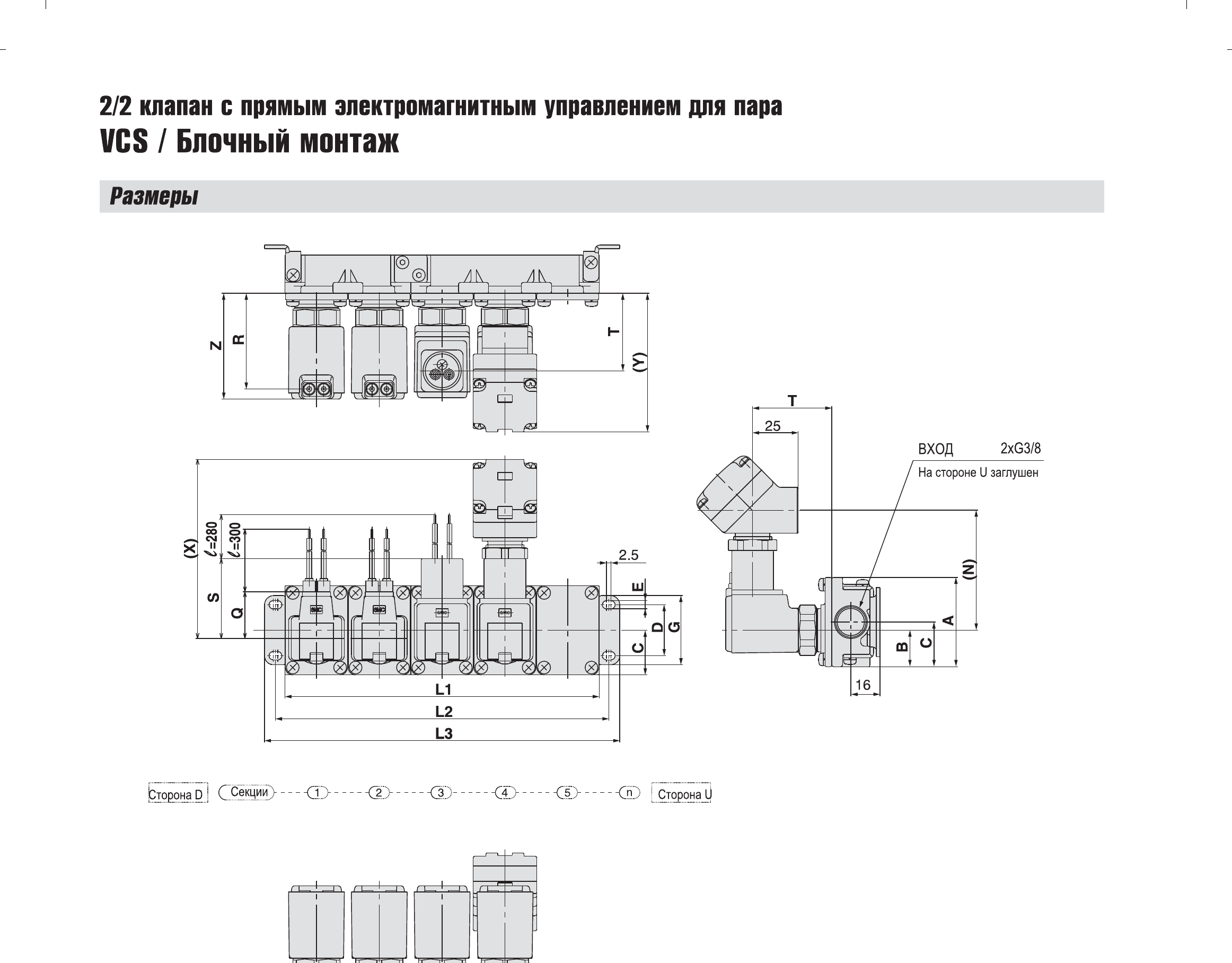

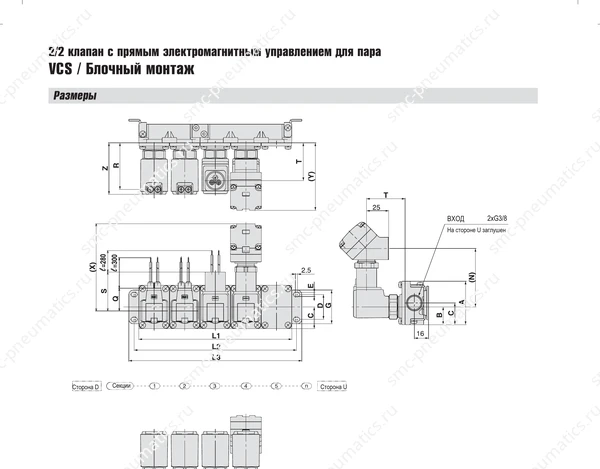

Технические данные SMC VCS, лист 4 — Технические данные VCS, лист 4

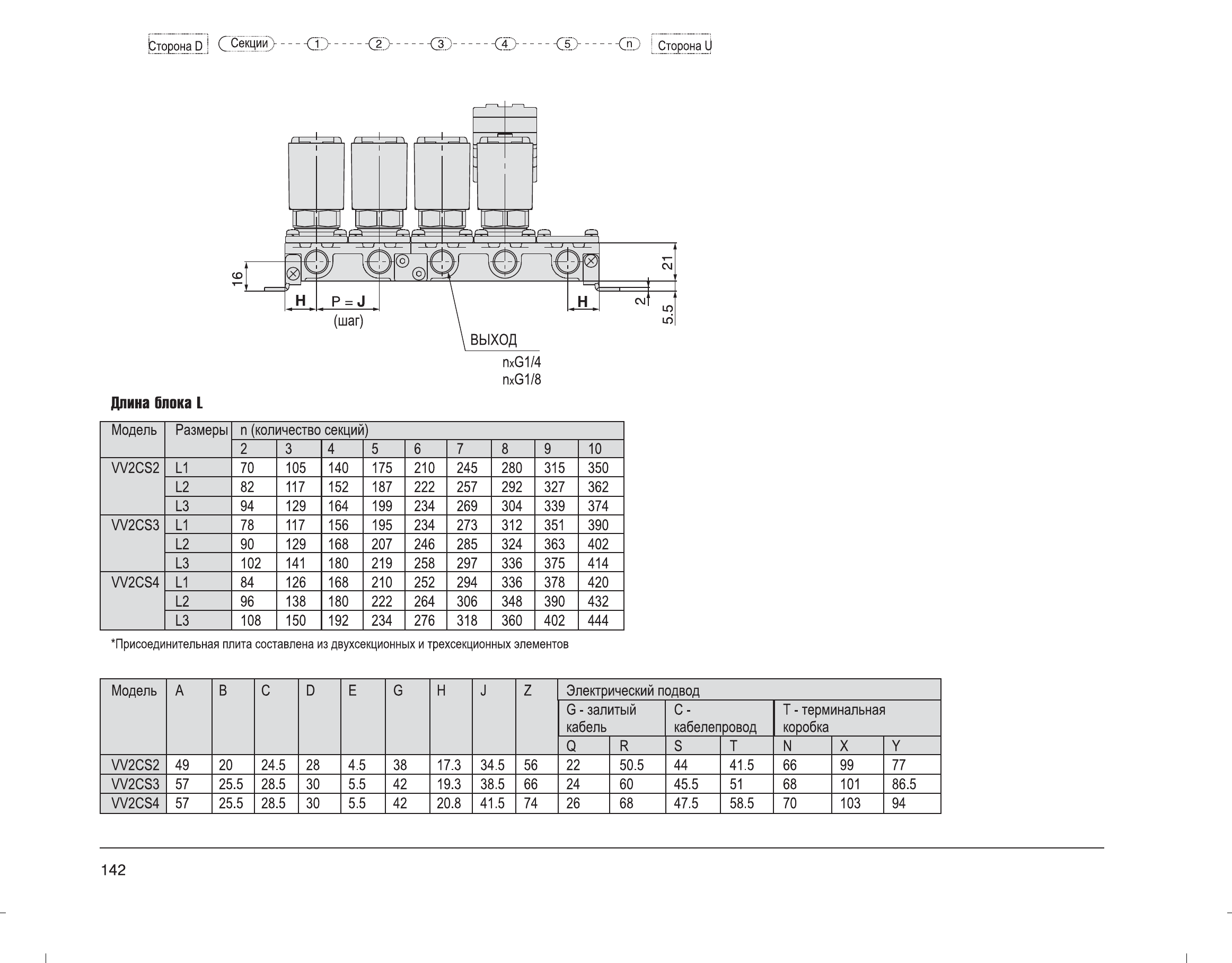

Обозначение, конструкция и размеры SMC VCS, лист 4 — Обозначение, конструкция и размеры VCS, лист 4

Компонент SMCVCL

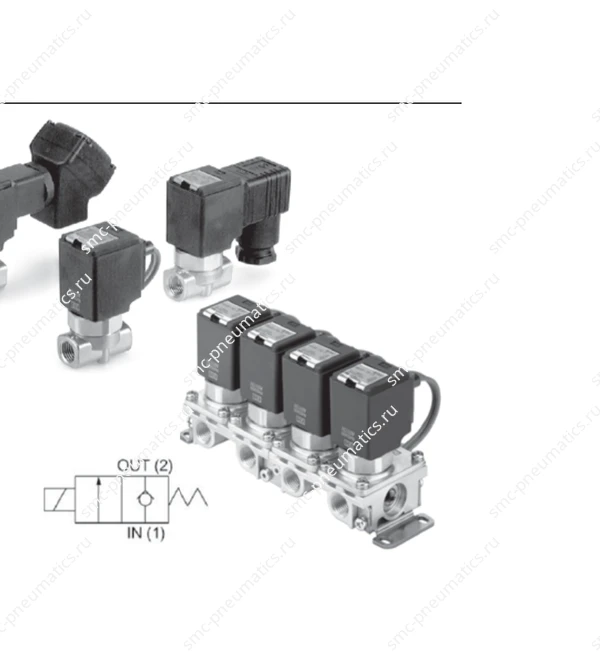

Клапаны для масла SMC VCL

2/2 электромагнитный клапан прямого действия

Электромагнитные клапаны SMC VCL для масла

Клапаны VCL2/3/4 предназначены для управления потоком масла, рассчитаны на давление до 2 МПа и доступны для индивидуального или многоместного монтажа.

Рабочее давление: до 2 МПа
Условный проход Cv: 0,16–2,1
Вязкость масла: до 50 мм²/с
Степень защиты: IP65

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики VCL

Серии: VCL2, VCL3, VCL4
Принцип действия: 2/2, прямое электромагнитное управление
Испытательное давление: 5 МПа
Температура среды: −10…60 °C; до 100 °C в отдельных исполнениях
Материал корпуса: C37 или нержавеющая сталь
Уплотнение: FKM
Монтаж: индивидуальный или блок до 10 мест

Технические материалы VCL

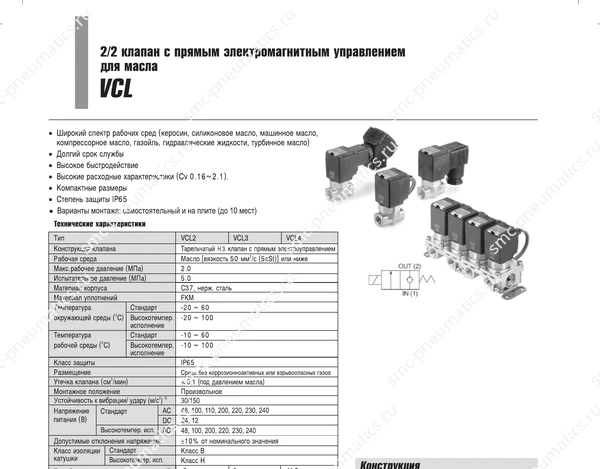

Технические данные SMC VCL, лист 1 — Технические данные VCL, лист 1

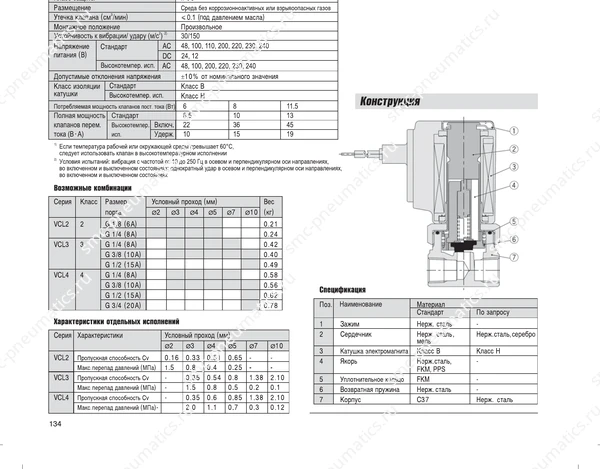

Обозначение, конструкция и размеры SMC VCL, лист 1 — Обозначение, конструкция и размеры VCL, лист 1

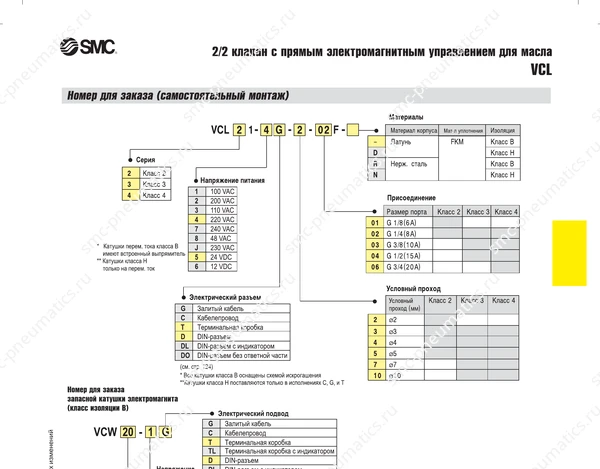

Технические данные SMC VCL, лист 2 — Технические данные VCL, лист 2

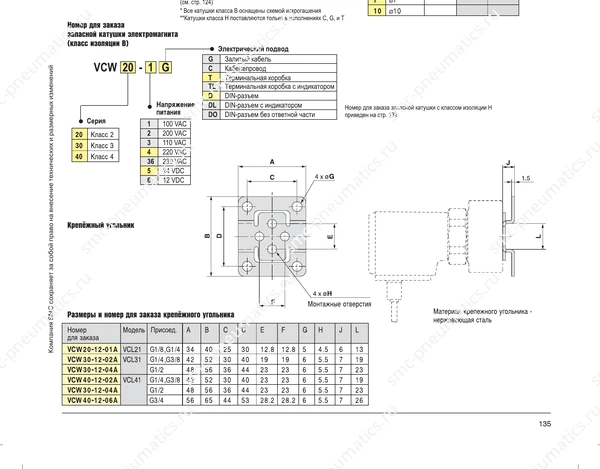

Обозначение, конструкция и размеры SMC VCL, лист 2 — Обозначение, конструкция и размеры VCL, лист 2

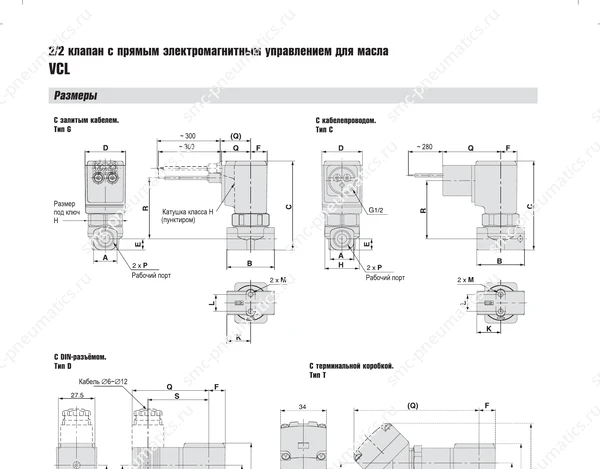

Технические данные SMC VCL, лист 3 — Технические данные VCL, лист 3

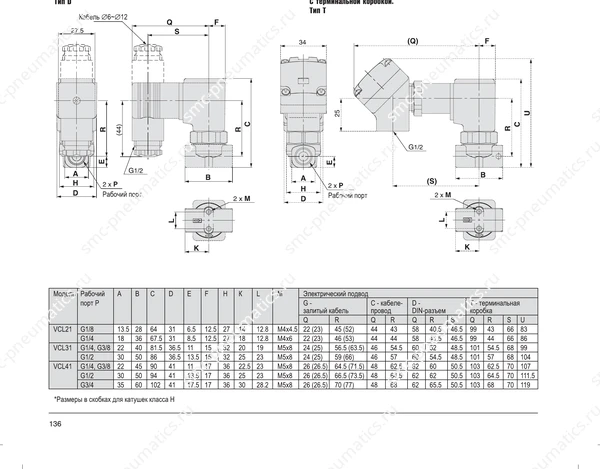

Обозначение, конструкция и размеры SMC VCL, лист 3 — Обозначение, конструкция и размеры VCL, лист 3

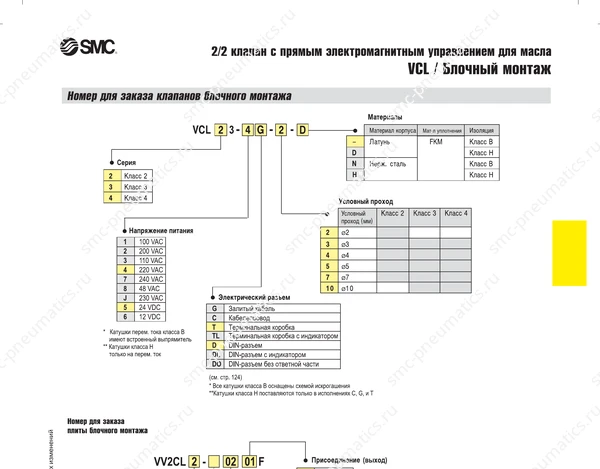

Технические данные SMC VCL, лист 4 — Технические данные VCL, лист 4

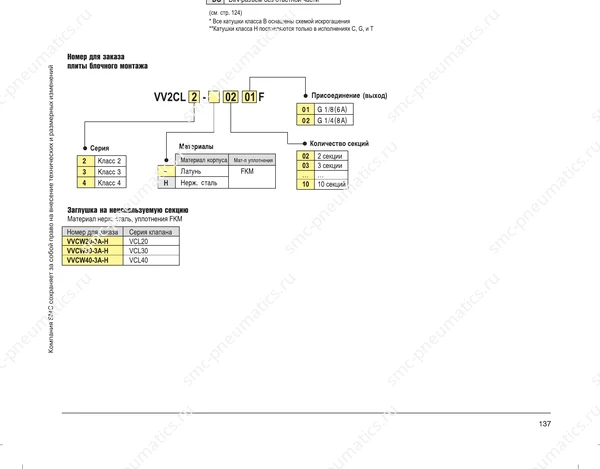

Обозначение, конструкция и размеры SMC VCL, лист 4 — Обозначение, конструкция и размеры VCL, лист 4

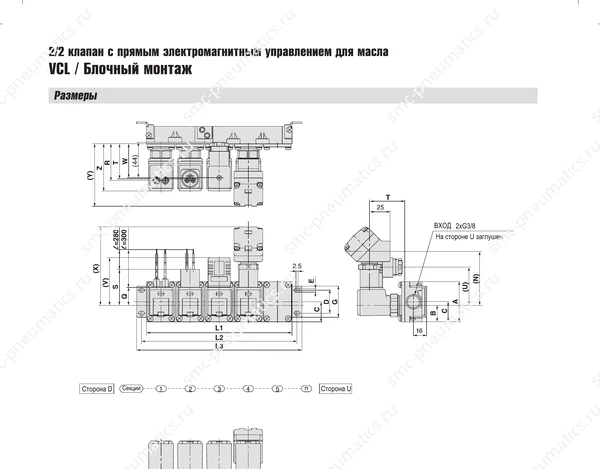

Технические данные SMC VCL, лист 5 — Технические данные VCL, лист 5

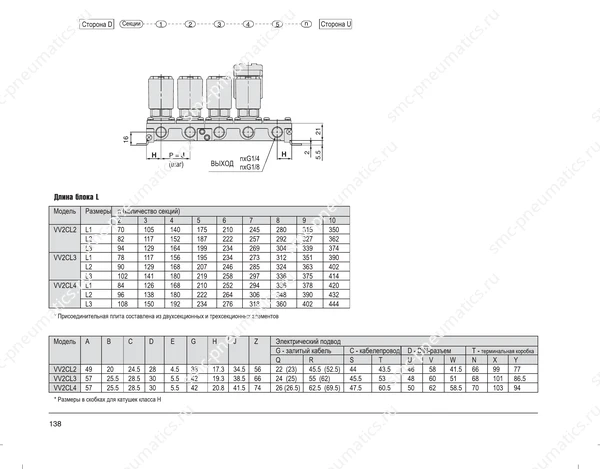

Обозначение, конструкция и размеры SMC VCL, лист 5 — Обозначение, конструкция и размеры VCL, лист 5
