Компонент SMCCY3B / CY3R

Бесштоковые цилиндры SMC CY3B и CY3R

Бесштоковый магнитный цилиндр

Бесштоковые магнитные пневмоцилиндры SMC CY3B/CY3R

CY3B/CY3R — бесштоковые магнитные цилиндры с увеличенным ресурсом, сниженным трением и взаимозаменяемыми присоединительными размерами серии CY1.

Диаметр: 6–63 мм
Исполнения: базовое и с направляющей
Резьба: M, Rc или G
Минимальное давление: снижено до 30%

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики CY3B / CY3R

Базовое исполнение: CY3B
Исполнение с направляющей пластиной: CY3R
Резьба M: диаметры 6, 10, 15 мм
Резьба Rc: диаметры 20, 25, 32, 40 мм
Резьба G: диаметры 50, 63 мм
Улучшение подшипников: направляющее кольцо увеличено на 70%
Специальные исполнения: увеличенный ход, малая или повышенная скорость, пневмогидравлическое и другие

Технические данные CY3B / CY3R

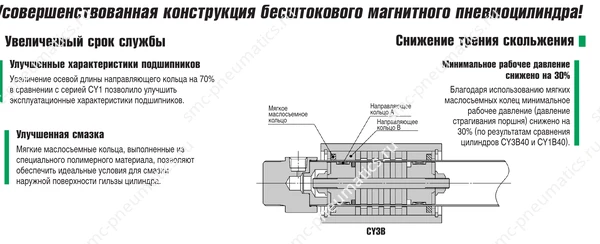

Конструкция бесштокового цилиндра SMC CY3B — Конструкция CY3B/CY3R

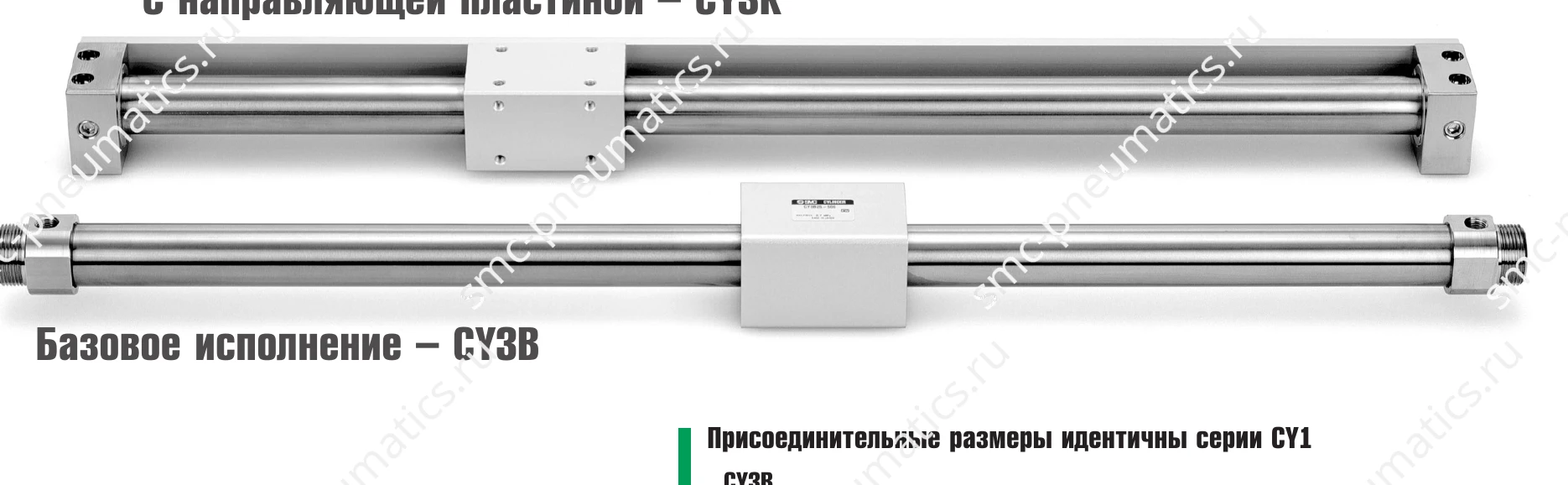

Исполнения цилиндров SMC CY3B и CY3R — Исполнения CY3B и CY3R

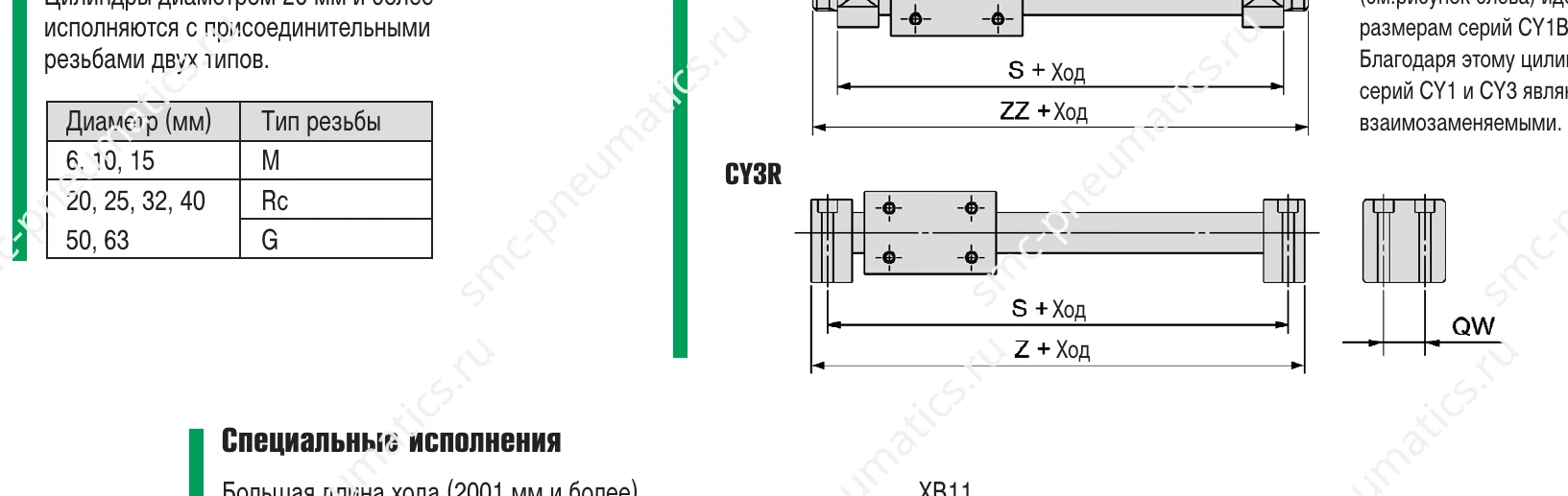

Присоединительные размеры SMC CY3B и CY3R — Резьбы и присоединительные размеры

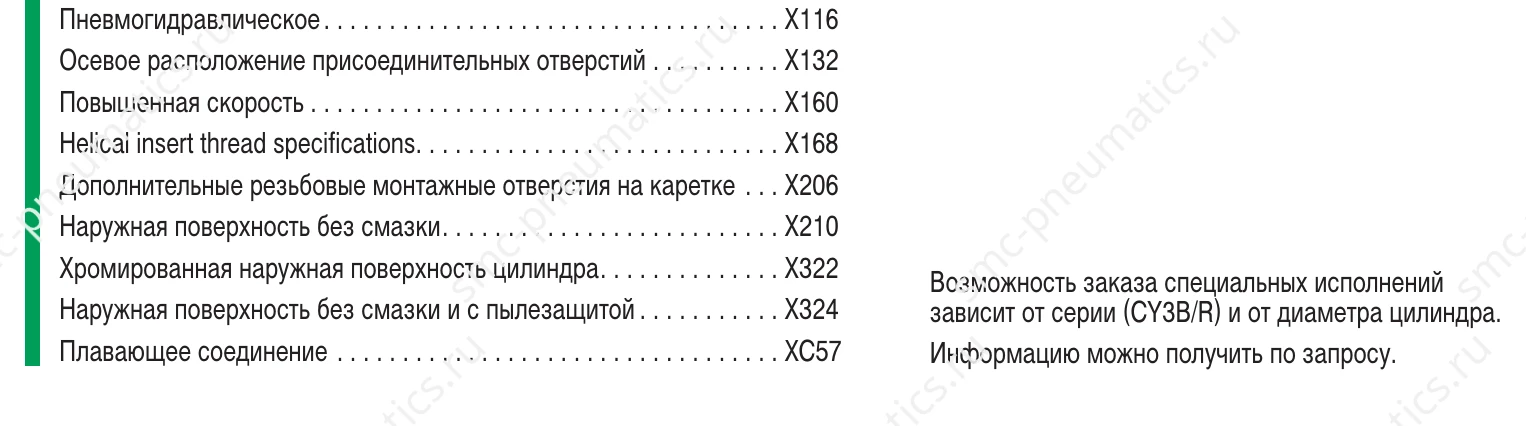

Список специальных исполнений SMC CY3 — Специальные исполнения CY3
