Бесштоковый пневмоцилиндр SMC REA

Бесштоковый пневмоцилиндр

Бесштоковый пневмоцилиндр SMC REA с плавным разгоном и торможением

REA обеспечивает плавное движение без толчков, разгон и торможение менее 0,5 G и сохраняет монтажные размеры серии CY3B.

Диаметр: 25–63 мм
Рабочее давление: 0,18–0,7 МПа
Скорость: 50–300 мм/с
Ход: до 1000 мм стандартно

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики REA

Среда: очищенный воздух с маслом или без него
Действие: двустороннее, магнитный поршень
Испытательное давление: 1,05 МПа
Температура: −10…60 °C
Регулировка хода: 0–2 мм от стандартного
Допуск хода до 250 мм: +1/−0 мм
Допуск хода до 1000 мм: +1,4/−0 мм

Технические данные REA

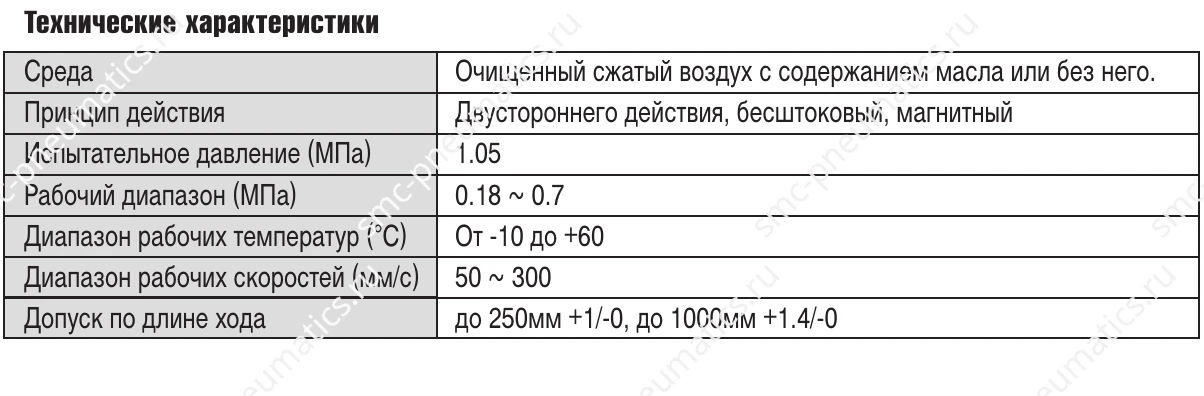

Таблица характеристик SMC REA — Технические характеристики REA

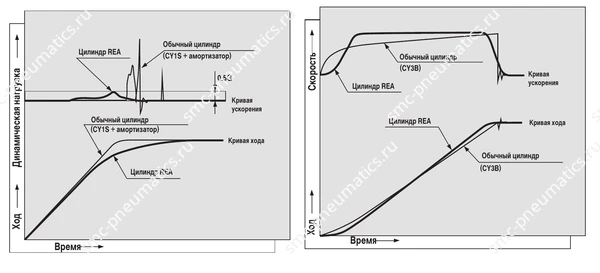

Графики работы бесштокового цилиндра SMC REA — Разгон и торможение REA

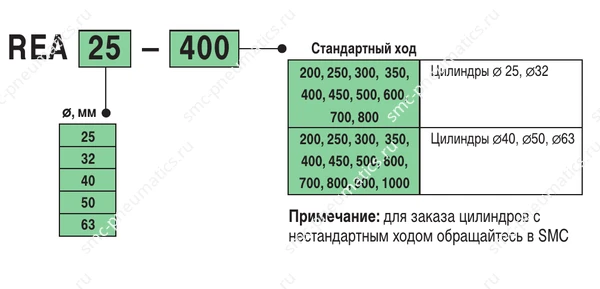

Структура заказа цилиндра SMC REA — Обозначение для заказа REA
