Компонент SMCLG1

Линейный привод SMC LG1

Линейный электрический привод

Низкопрофильный линейный электрический привод SMC LG1

Низкопрофильный привод LG1 с серводвигателем предназначен для линейных перемещений с ходом до 1200 мм.

Ход: 100–1200 мм
Допустимая нагрузка: 150 / 300 Н
Скорость: 500 / 1000 мм/с
Мощность двигателя: 100 Вт

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики LG1

Ход: 100–1200 мм
Допустимая нагрузка: 150 / 300 Н
Максимальная скорость: 500 / 1000 мм/с
Мощность серводвигателя: 100 Вт

Технические материалы LG1

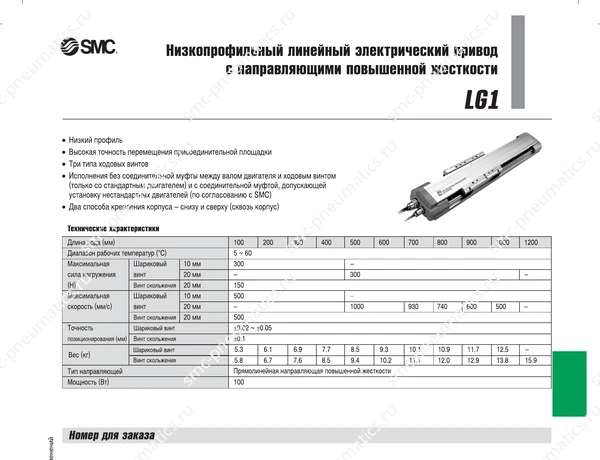

Характеристики привода SMC LG1, лист 1 — Характеристики LG1, лист 1

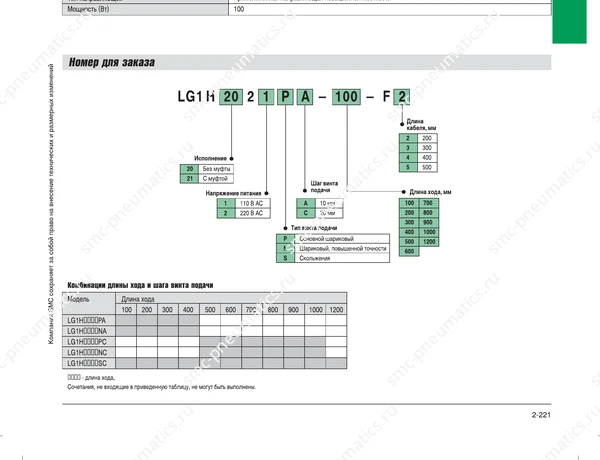

Обозначение и размеры привода SMC LG1, лист 1 — Обозначение и размеры LG1, лист 1

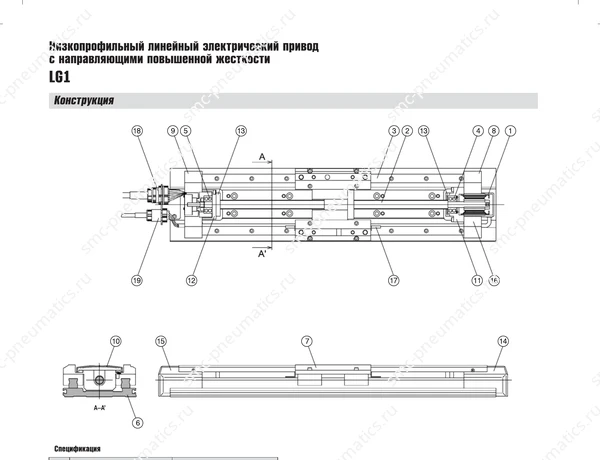

Характеристики привода SMC LG1, лист 2 — Характеристики LG1, лист 2

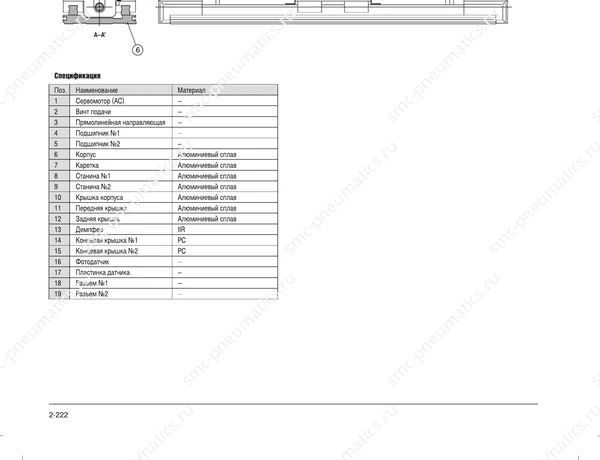

Обозначение и размеры привода SMC LG1, лист 2 — Обозначение и размеры LG1, лист 2

Компонент SMCLJ1

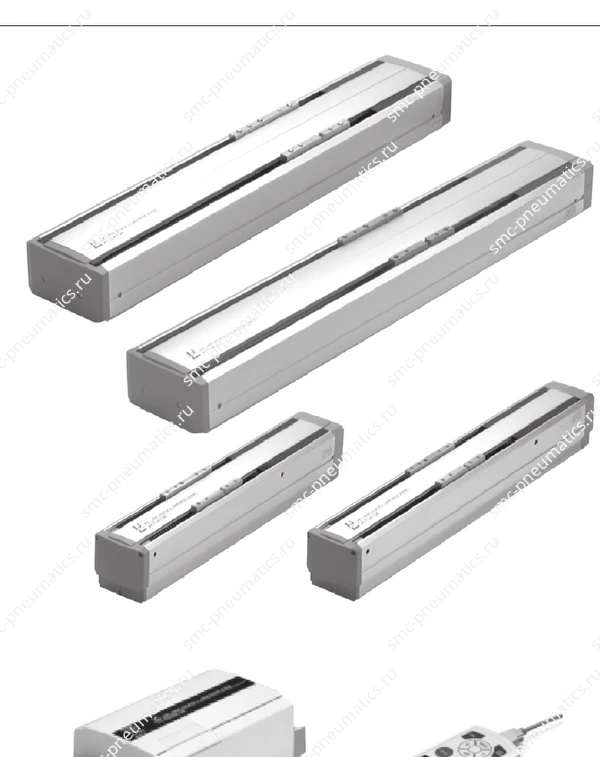

Линейный привод SMC LJ1

Линейный электрический привод

Линейный электрический привод SMC LJ1

Линейный привод LJ1 с серводвигателем выпускается в нескольких типоразмерах и с ходом до 1500 мм.

Ход: 100–1500 мм
Допустимая нагрузка: 200–600 Н
Температура: 5–40 °C
Мощность двигателя: 50 / 100 / 200 Вт

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики LJ1

Ход: 100–1500 мм
Допустимая нагрузка: 200–600 Н в зависимости от исполнения
Рабочая температура: 5–40 °C
Мощность серводвигателя: 50 / 100 / 200 Вт

Технические материалы LJ1

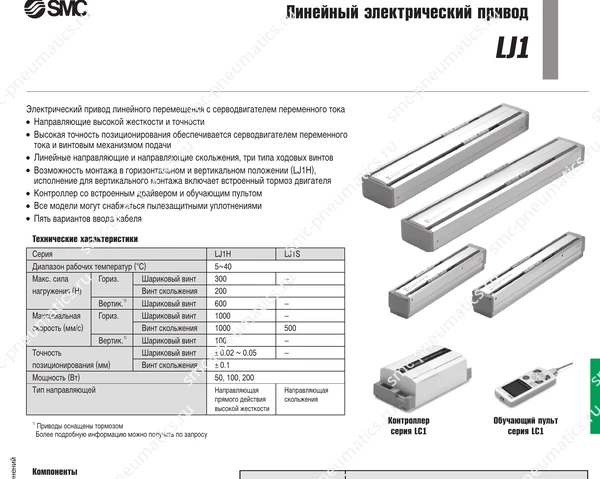

Характеристики привода SMC LJ1, лист 1 — Характеристики LJ1, лист 1

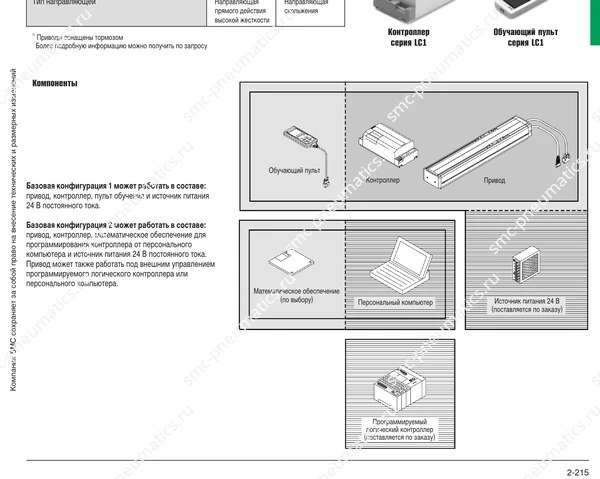

Обозначение и размеры привода SMC LJ1, лист 1 — Обозначение и размеры LJ1, лист 1

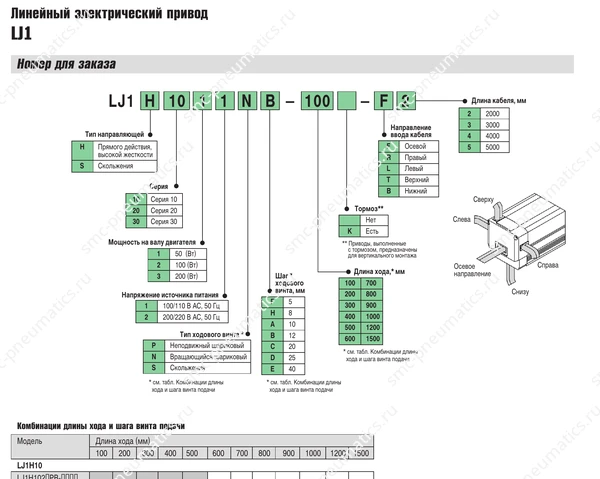

Характеристики привода SMC LJ1, лист 2 — Характеристики LJ1, лист 2

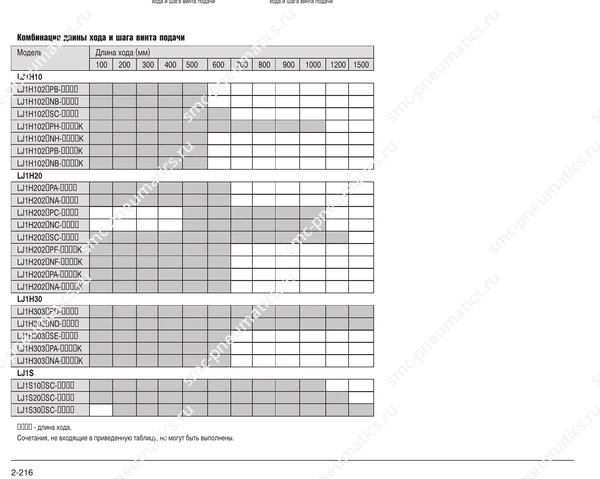

Обозначение и размеры привода SMC LJ1, лист 2 — Обозначение и размеры LJ1, лист 2

Компонент SMCLZB/LZC

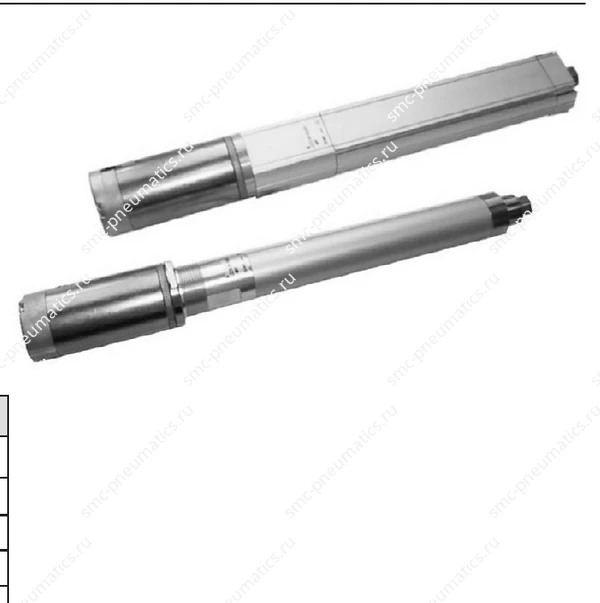

Электрические приводы SMC LZB и LZC

Электрический линейный привод

Электрические линейные приводы SMC LZB/LZC

Приводы LZB/LZC управляются аналогично пневмоцилиндру, работают от постоянного тока и допускают регулировку момента с контроллера.

Скорость: 33 / 100 / 200 мм/с
Осевая нагрузка: 24–196 Н
Ход: 25–200 мм
Температура: 5–40 °C

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики LZB/LZC

Типоразмеры: 3 для цилиндра Ø16; 5 для цилиндра Ø25
Электродвигатель: постоянного тока
Допуск по длине хода: +1,0 / −0 мм
Контроллер: LC3F212-5A3 / LC3F212-5A5
Крепление: базовое, на лапах, фланец или цапфа

Технические материалы LZB/LZC

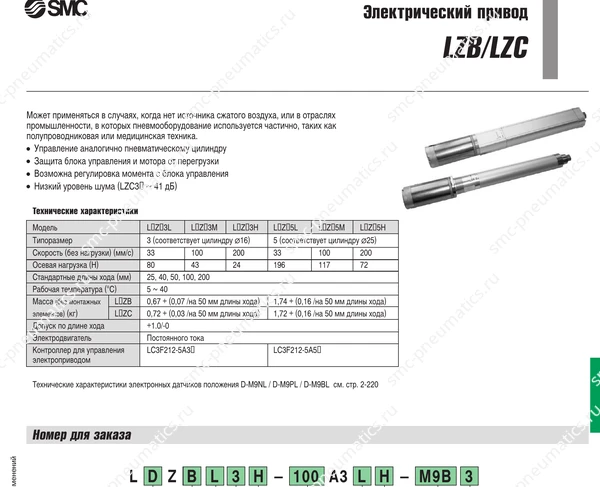

Технические данные SMC LZB/LZC, лист 1 — Технические данные LZB/LZC, лист 1

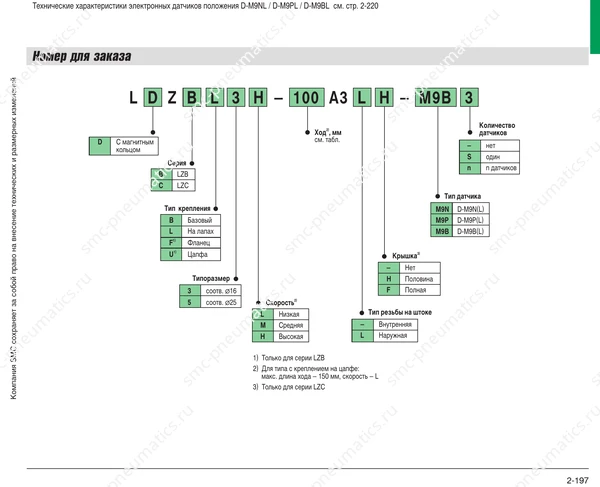

Обозначение, конструкция и размеры SMC LZB/LZC, лист 1 — Обозначение, конструкция и размеры LZB/LZC, лист 1

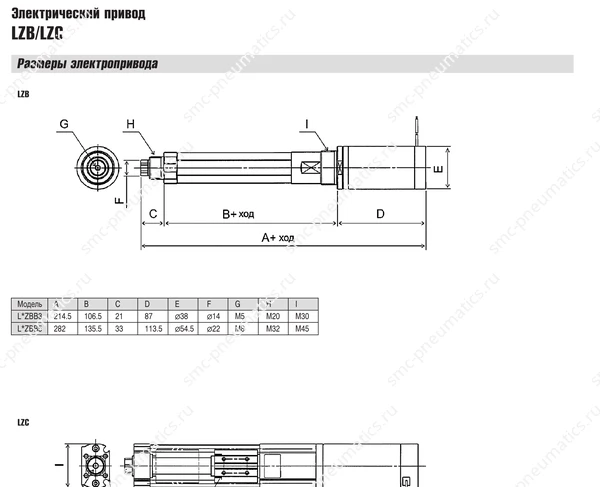

Технические данные SMC LZB/LZC, лист 2 — Технические данные LZB/LZC, лист 2

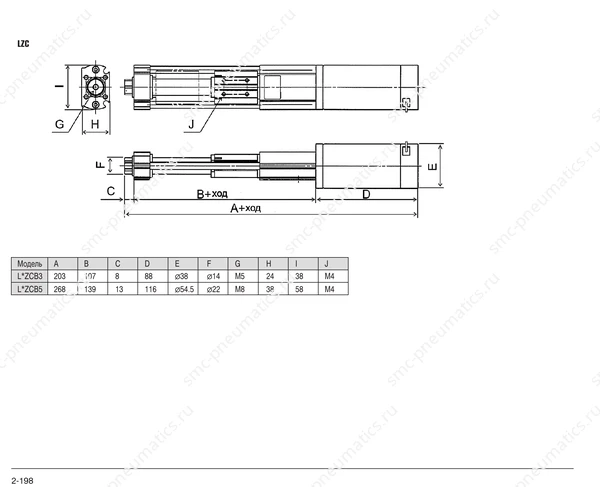

Обозначение, конструкция и размеры SMC LZB/LZC, лист 2 — Обозначение, конструкция и размеры LZB/LZC, лист 2

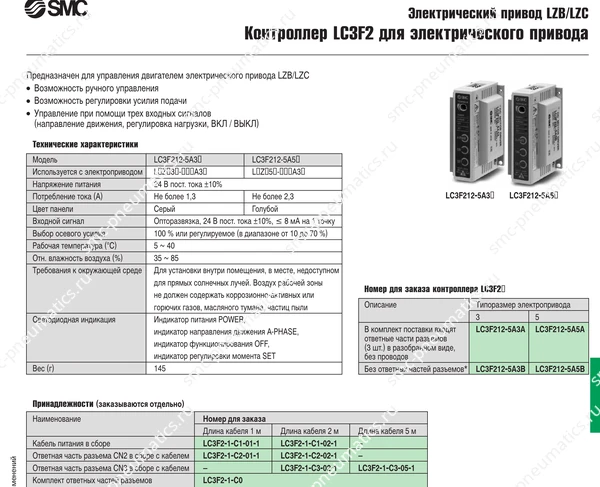

Технические данные SMC LZB/LZC, лист 3 — Технические данные LZB/LZC, лист 3

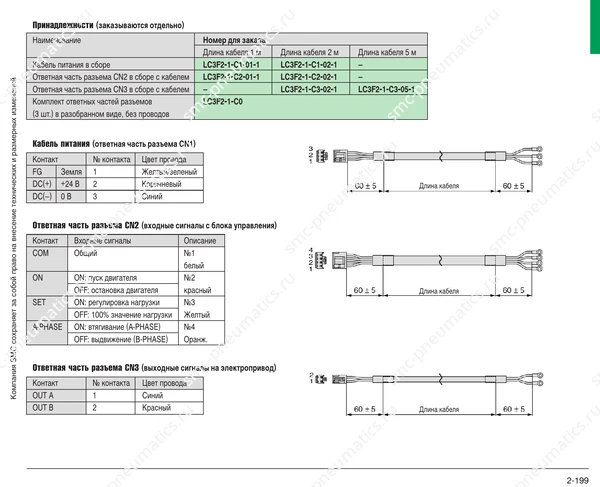

Обозначение, конструкция и размеры SMC LZB/LZC, лист 3 — Обозначение, конструкция и размеры LZB/LZC, лист 3

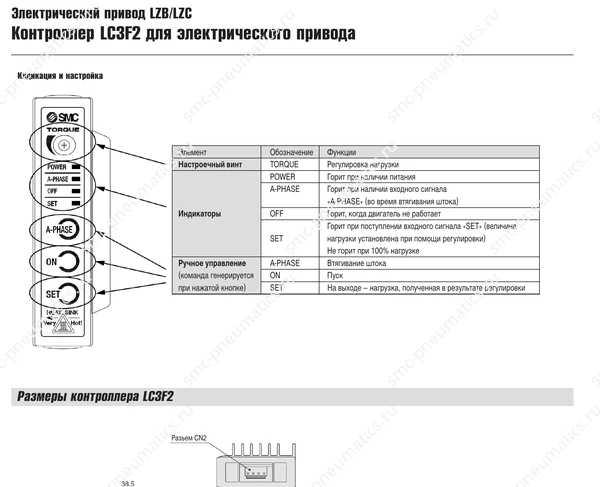

Технические данные SMC LZB/LZC, лист 4 — Технические данные LZB/LZC, лист 4

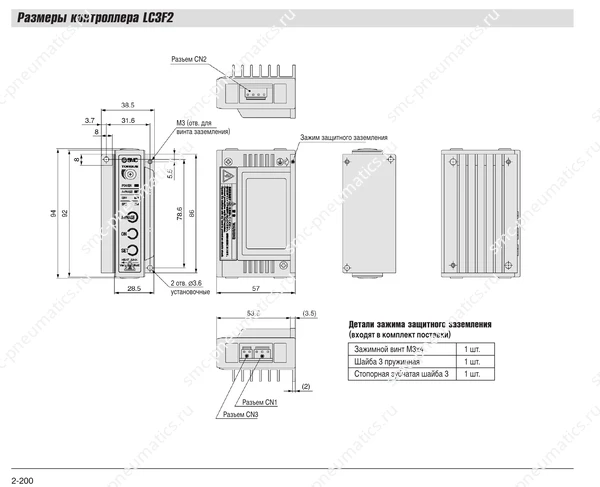

Обозначение, конструкция и размеры SMC LZB/LZC, лист 4 — Обозначение, конструкция и размеры LZB/LZC, лист 4
