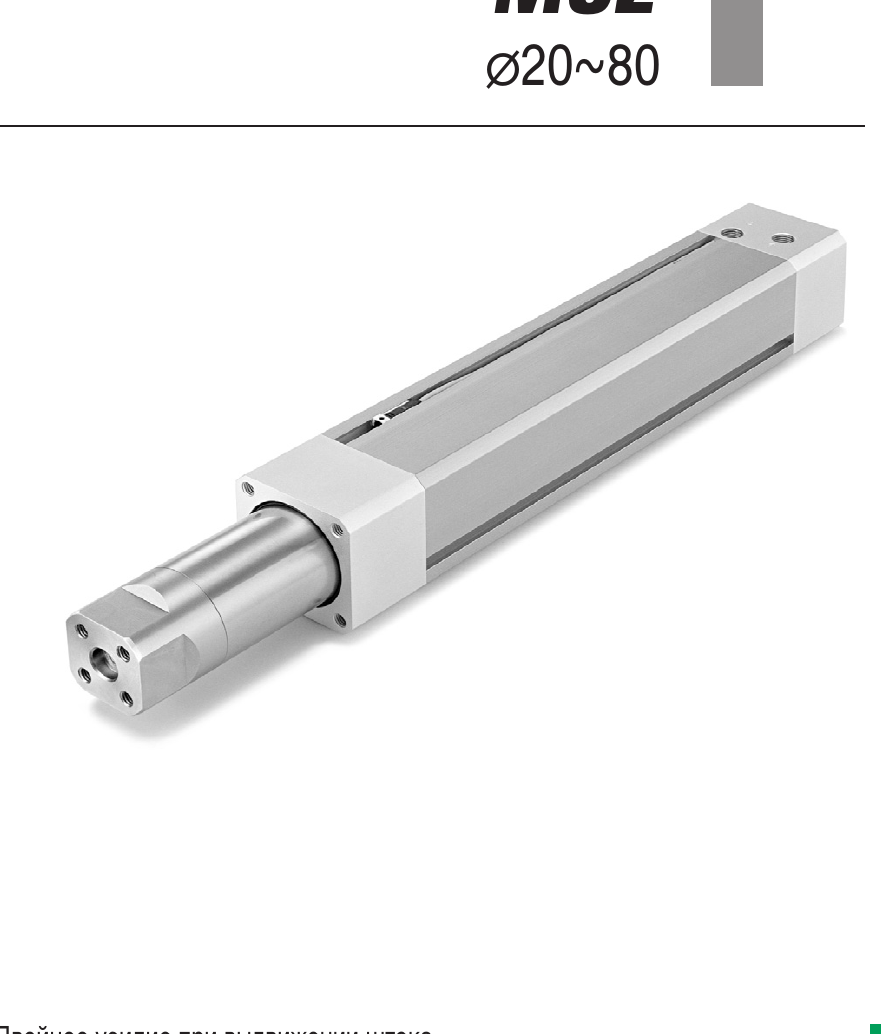

Цилиндр двойного усилия SMC MGZ

Цилиндр MGZ обеспечивает двойное усилие при выдвижении штока и имеет механизм защиты от проворота.

Диаметр поршня: 20–80 мм
Рабочее давление: 0,08–1 МПа
Скорость поршня: 50–700 мм/с
Температура: −10…70 °C

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики MGZ

Принцип действия: двойного действия
Испытательное давление: 1,5 МПа
Демпфирование: упругое
Присоединение: M5–G3/8
Особенность: двойное усилие при выдвижении

Технические материалы MGZ

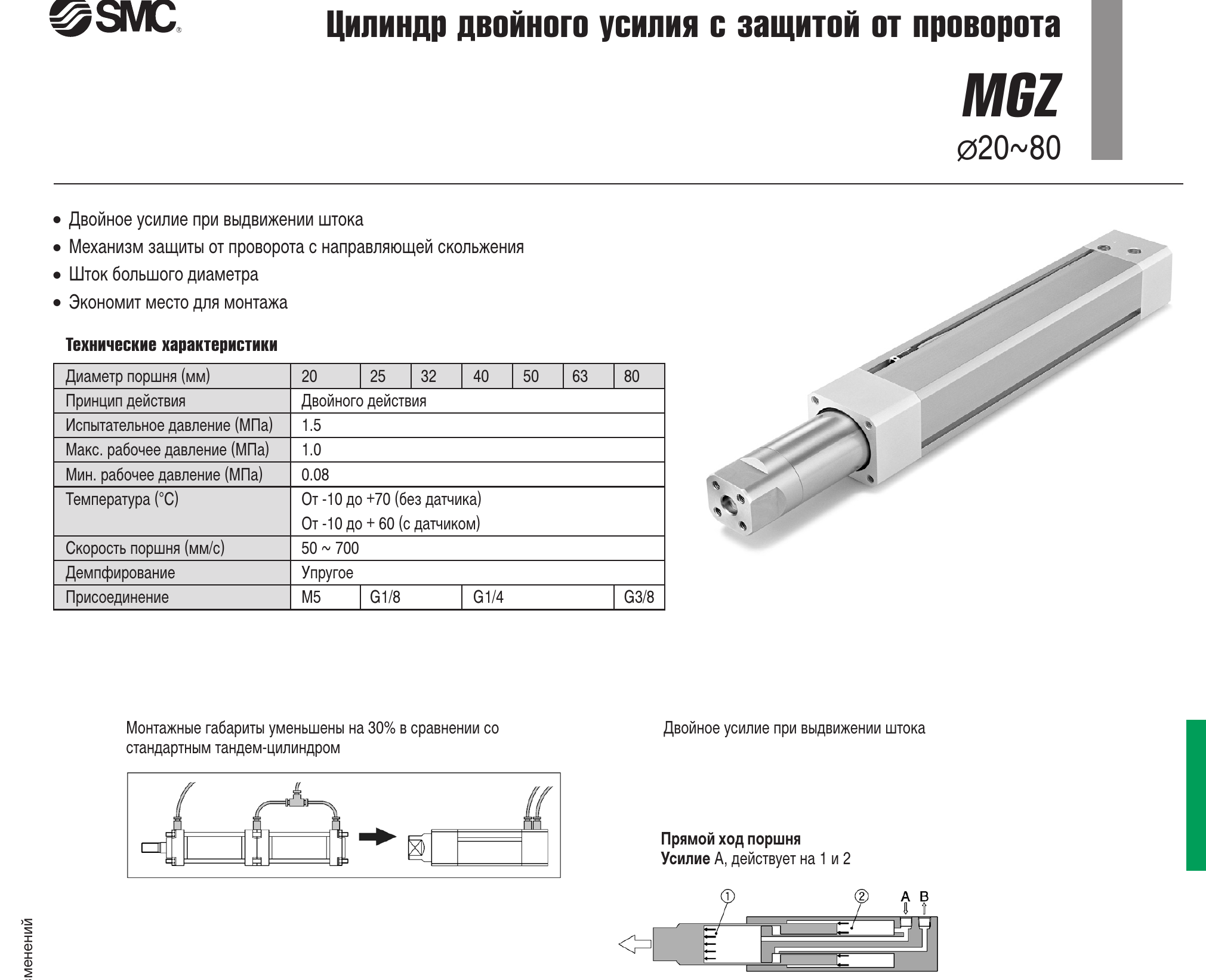

Технические данные SMC MGZ, лист 1 — Технические данные MGZ, лист 1

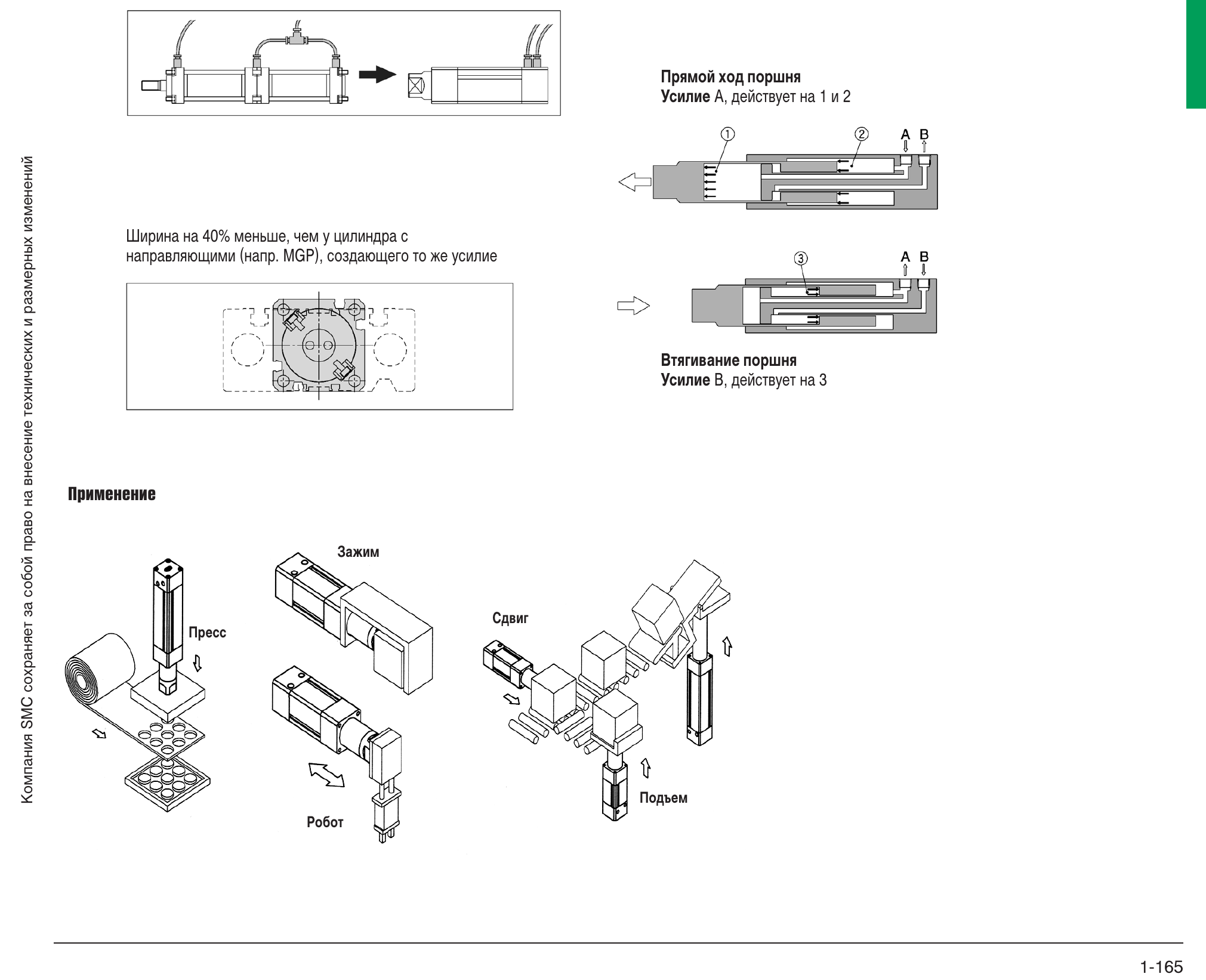

Обозначение, конструкция и размеры SMC MGZ, лист 1 — Обозначение, конструкция и размеры MGZ, лист 1

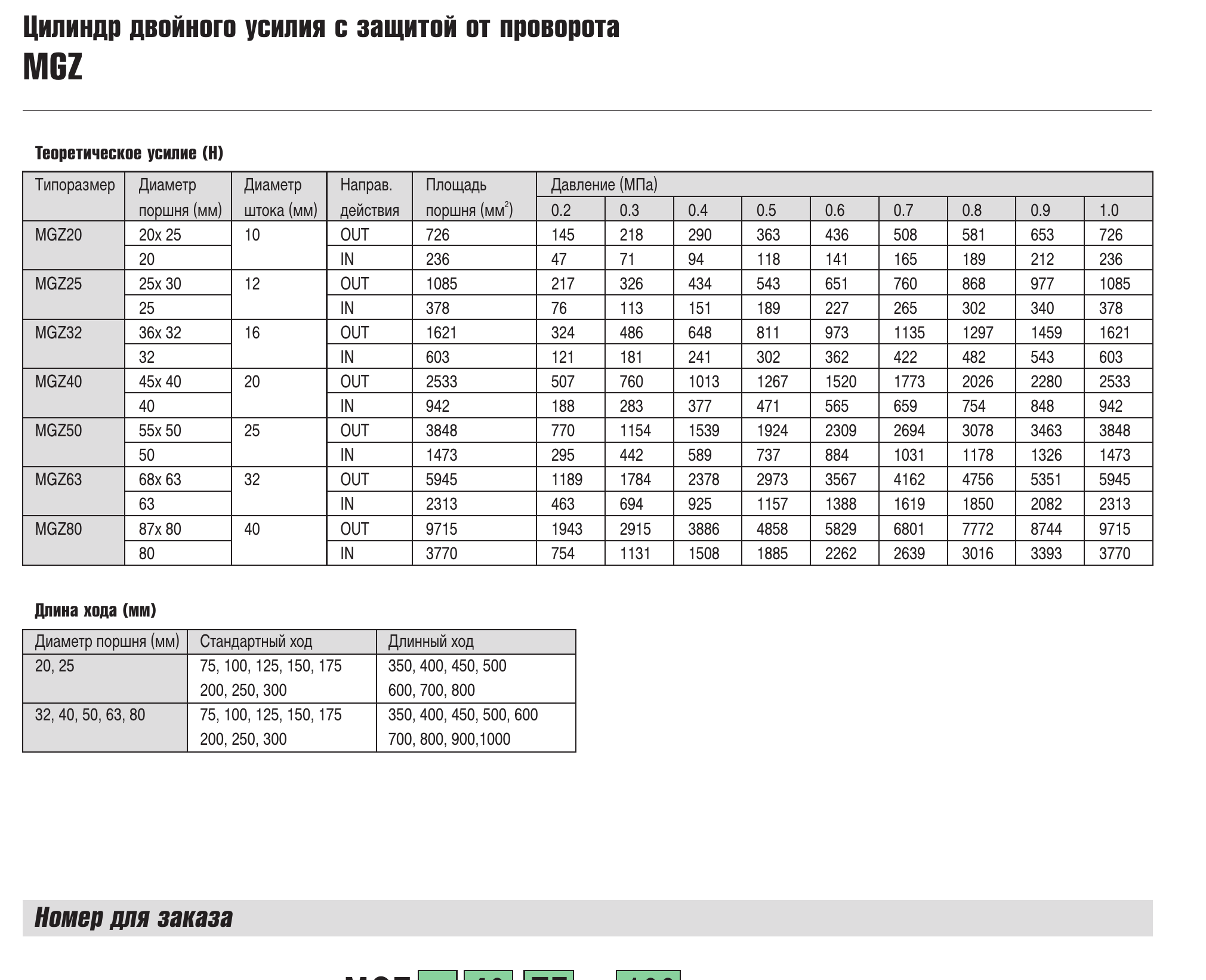

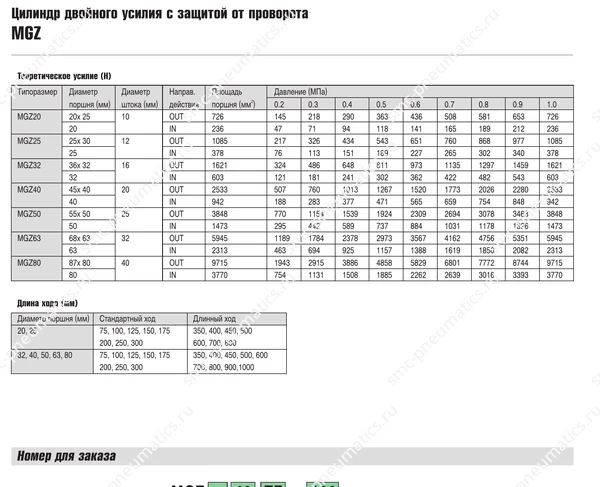

Технические данные SMC MGZ, лист 2 — Технические данные MGZ, лист 2

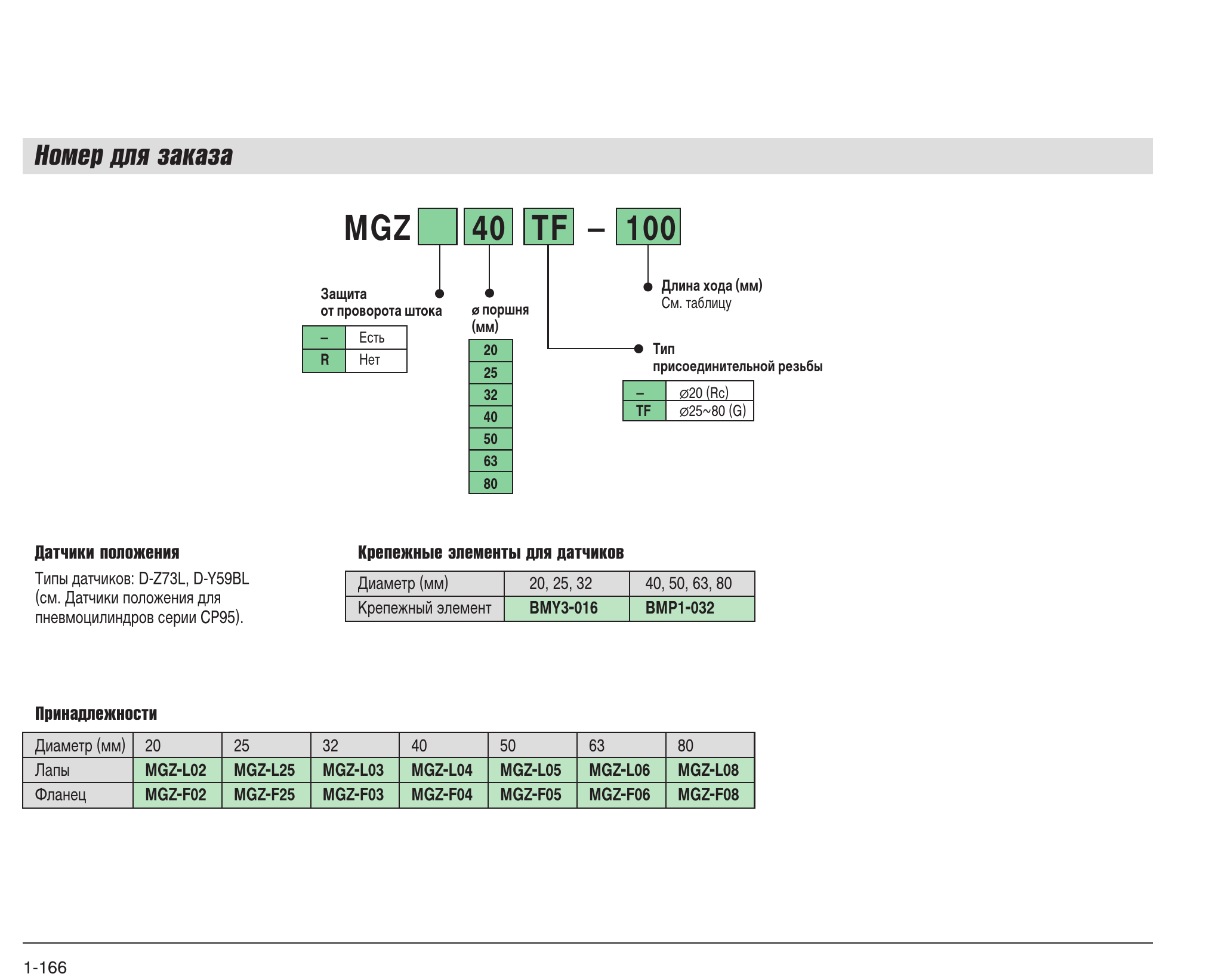

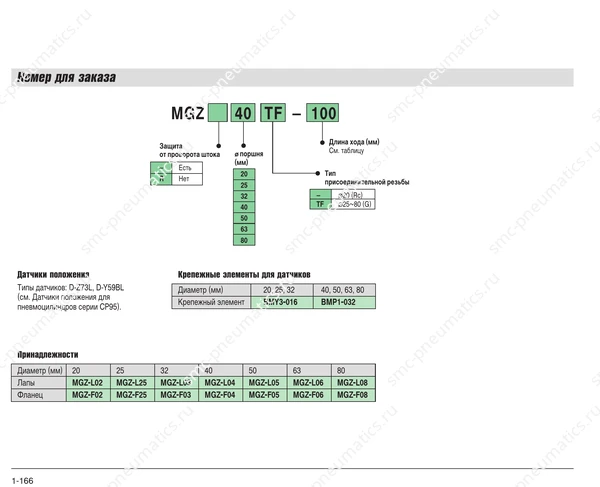

Обозначение, конструкция и размеры SMC MGZ, лист 2 — Обозначение, конструкция и размеры MGZ, лист 2

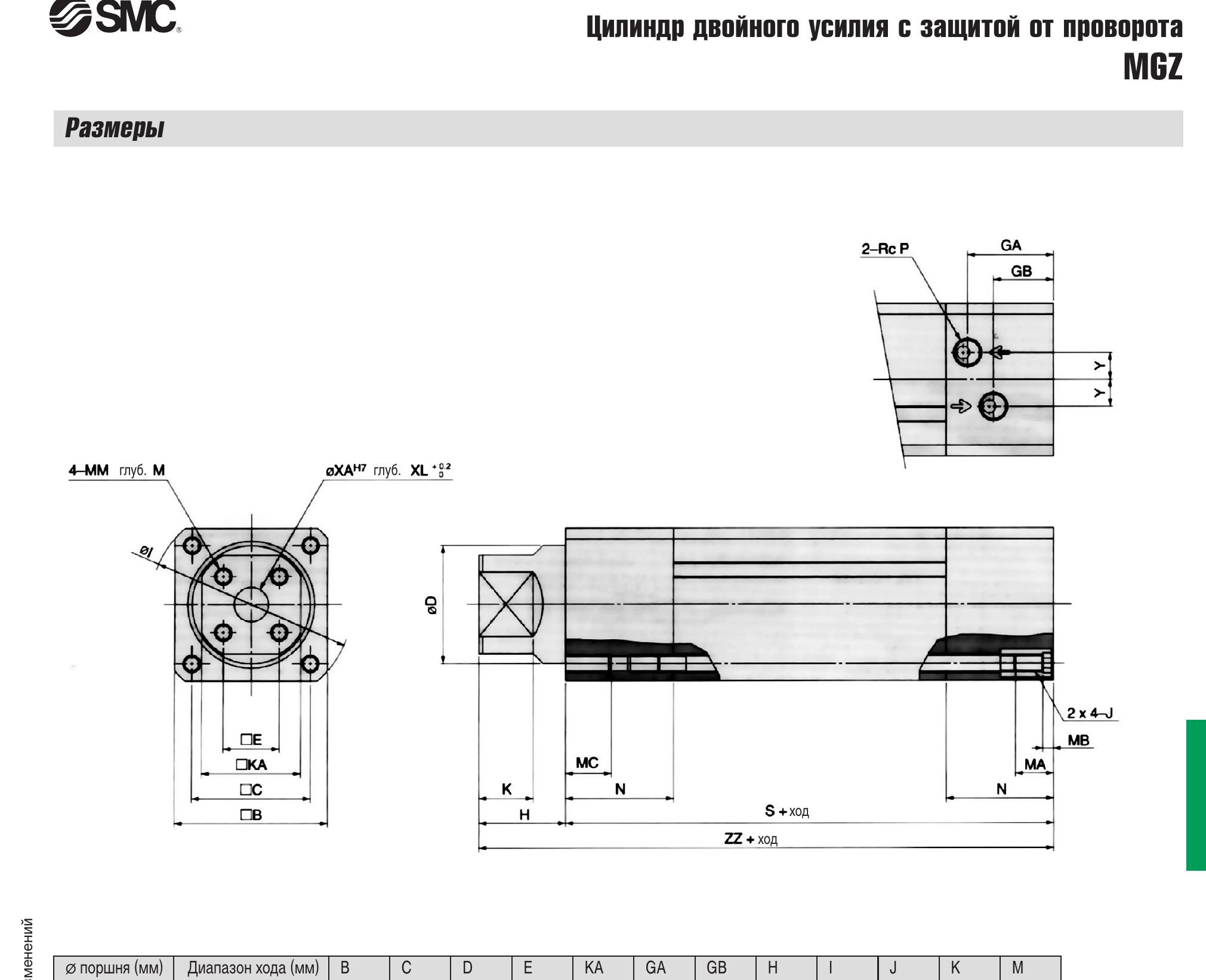

Технические данные SMC MGZ, лист 3 — Технические данные MGZ, лист 3

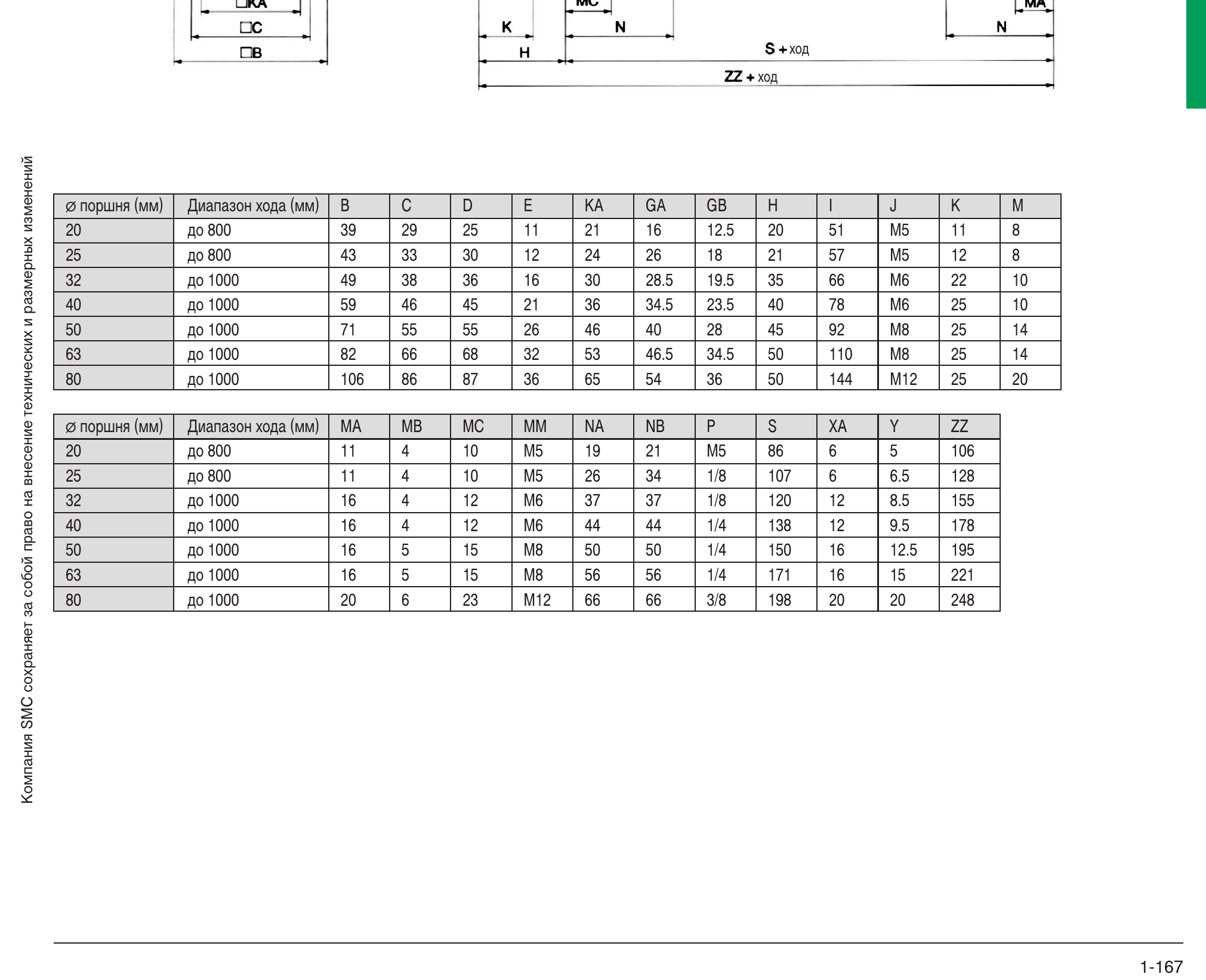

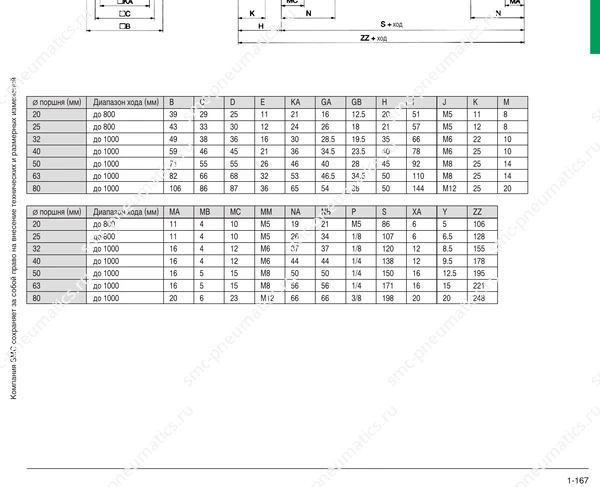

Обозначение, конструкция и размеры SMC MGZ, лист 3 — Обозначение, конструкция и размеры MGZ, лист 3

Компонент SMCCQ2

Компактный пневмоцилиндр диаметром 125–200 мм

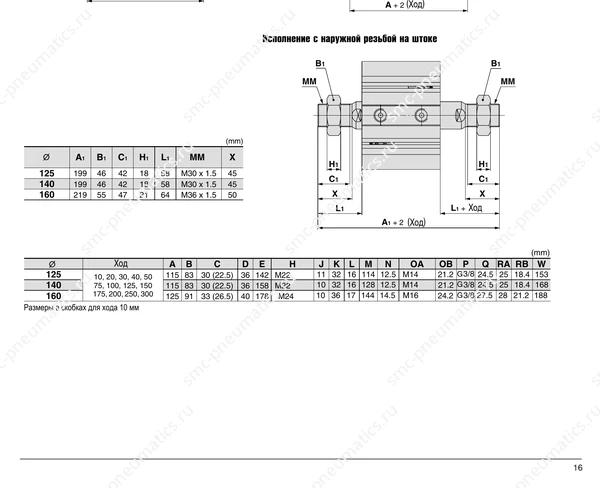

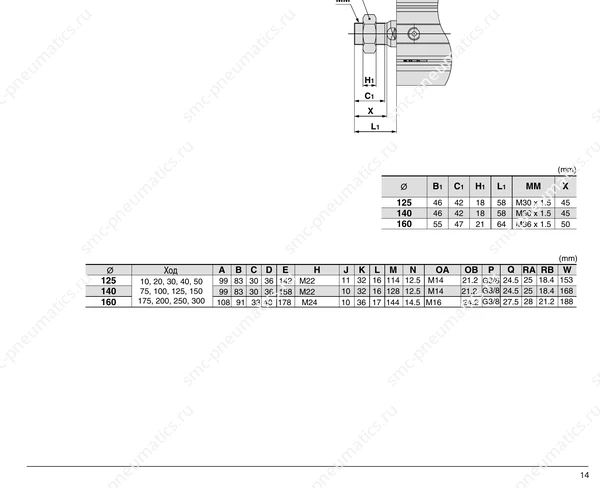

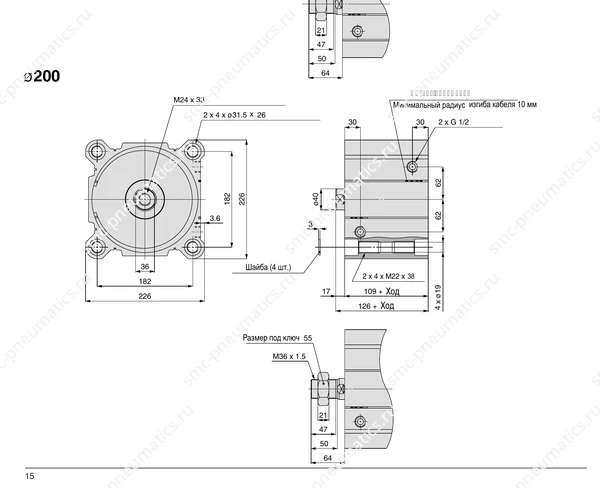

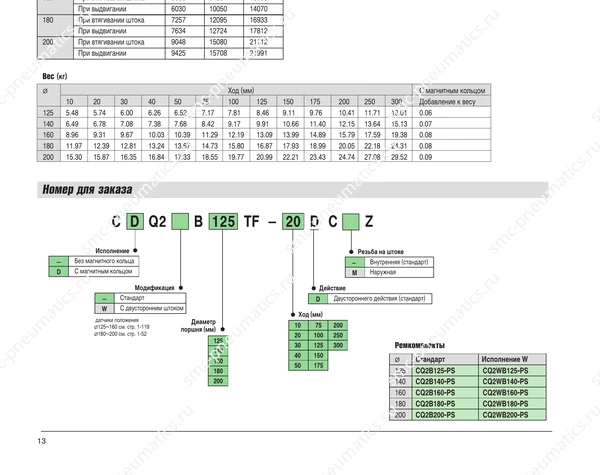

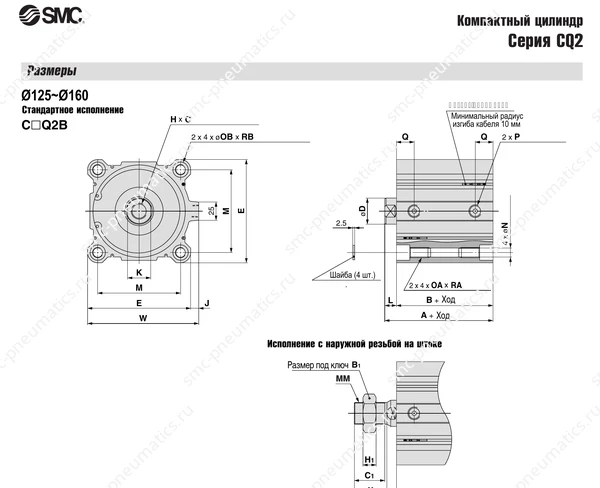

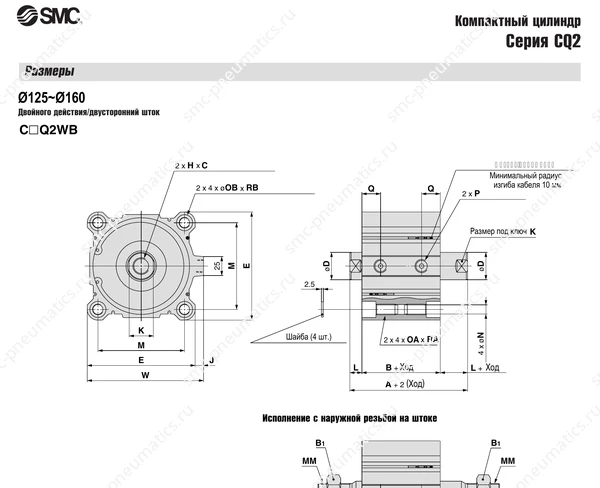

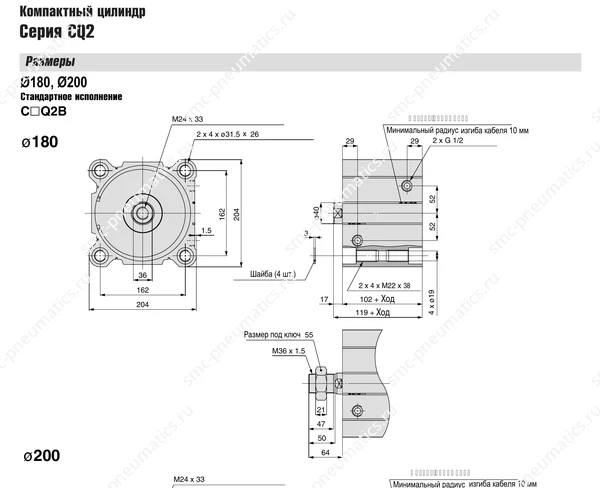

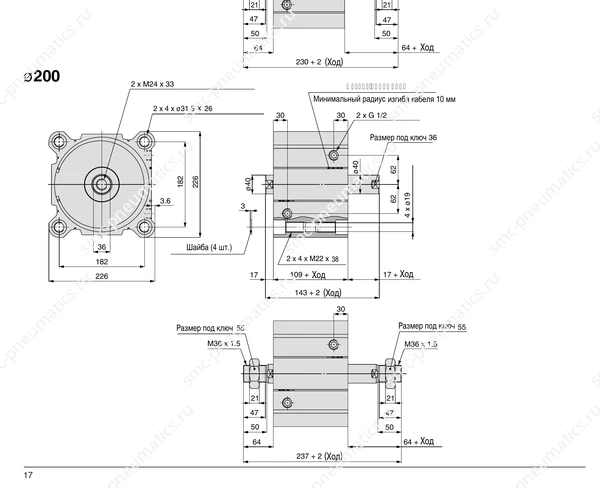

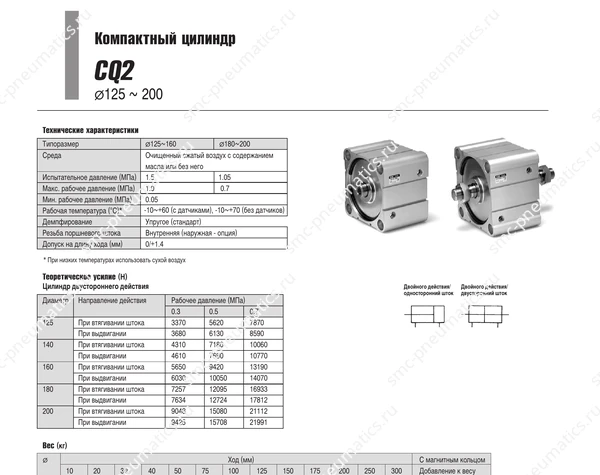

Компактные пневмоцилиндры большого диаметра SMC CQ2
