Компонент SMCCJ1

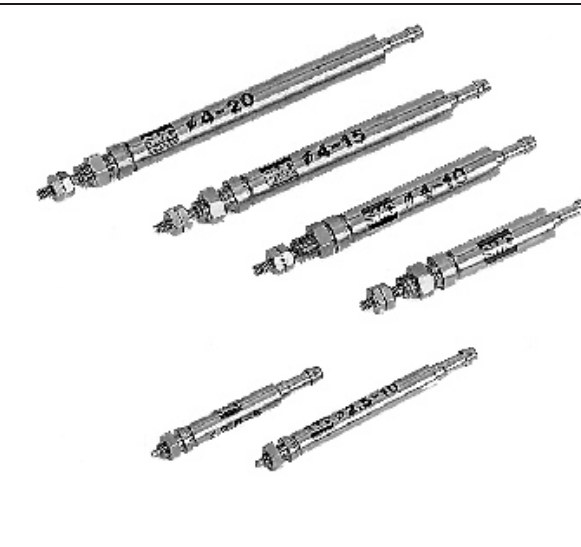

Игольчатые пневмоцилиндры SMC CJ1

Сверхкомпактный пневмоцилиндр

Игольчатый пневмоцилиндр SMC CJ1

CJ1 — сверхкомпактный цилиндр одностороннего действия с пружинным возвратом для простого монтажа в ограниченном пространстве.

Диаметр поршня: 2,5 или 4 мм
Рабочее давление: 0,3–0,7 МПа
Скорость поршня: 50–500 мм/с
Температура: 5–60 °C

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики CJ1

Принцип действия: односторонний с пружинным возвратом
Среда: очищенный воздух с маслом или без него
Монтаж: произвольный
Допуск хода: −0/+0,5 мм
Трубка: полиуретан или мягкий нейлон 4/2,5 мм
Ходы: 5, 10, 15 или 20 мм
Масса: 1,5–6,5 г

Технические данные CJ1

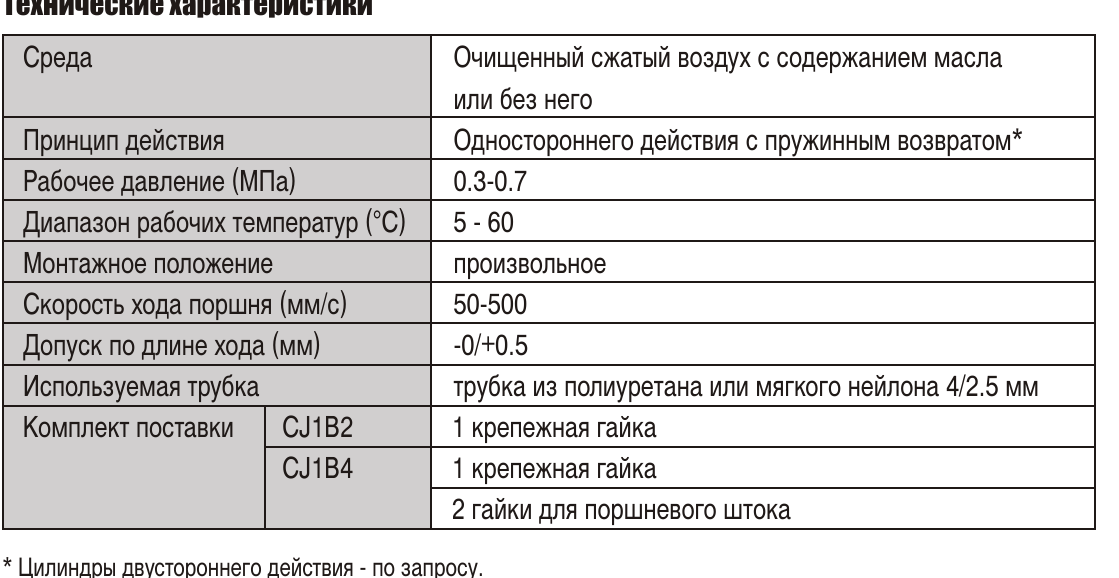

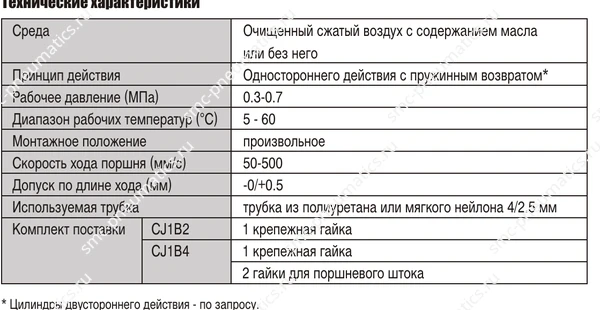

Таблица характеристик цилиндров SMC CJ1 — Технические характеристики CJ1

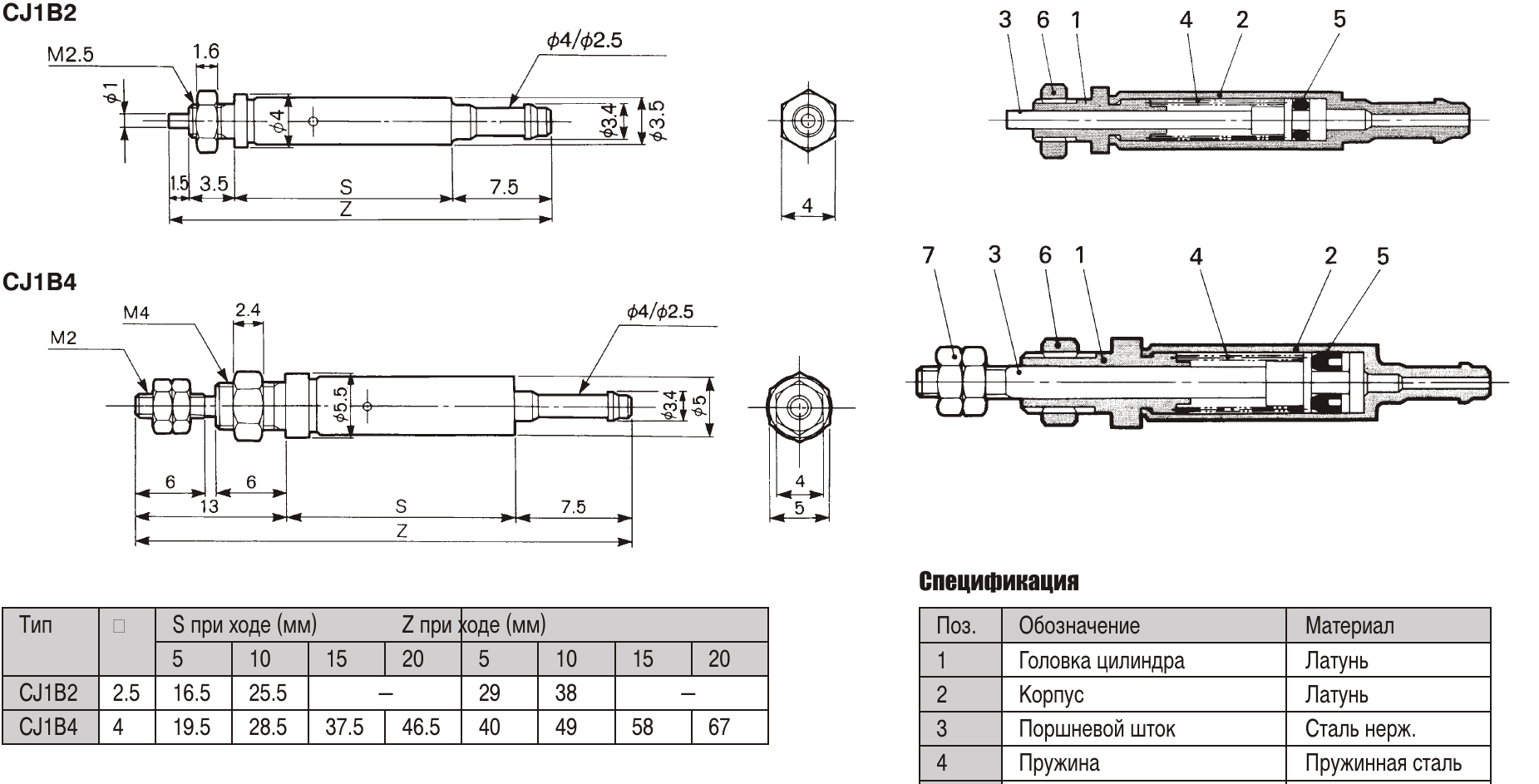

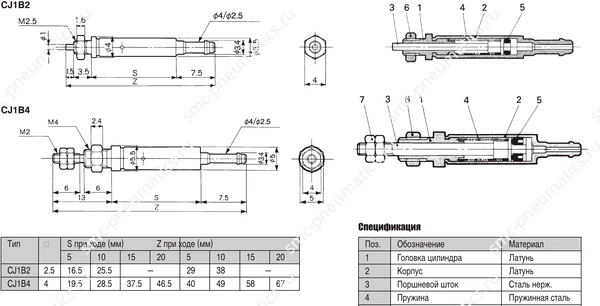

Размеры и конструкция цилиндров SMC CJ1 — Размеры и конструкция CJ1

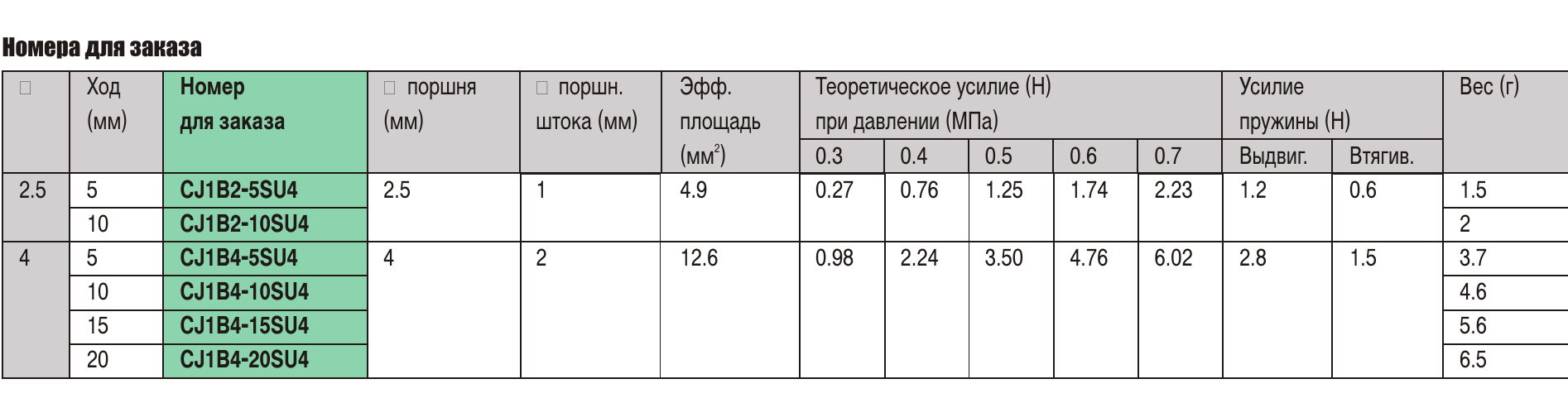

Таблица заказа цилиндров SMC CJ1 — Номера для заказа CJ1

Компонент SMCCJP

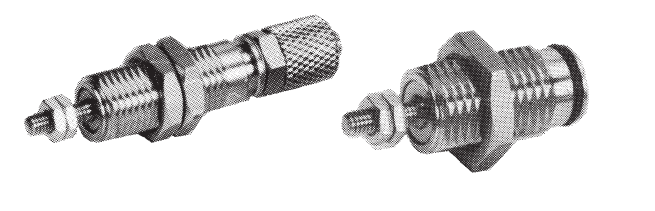

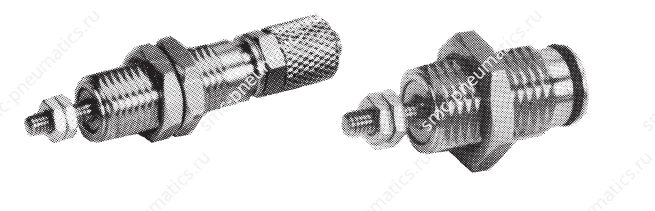

Пневмоцилиндр SMC CJP

Пневмоцилиндр

Вворачиваемый пневмоцилиндр SMC CJP

Компактный цилиндр CJP вворачивается непосредственно в монтажную поверхность и имеет одностороннее действие с возвратной пружиной.

Диаметр поршня: 6 / 10 / 15 мм
Ход: 5 / 10 / 15 мм
Действие: Одностороннее
Возврат: Пружиной

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики CJP

Диаметр поршня: 6, 10 или 15 мм
Ход поршня: 5, 10 или 15 мм
Принцип действия: Односторонний, возврат пружиной
Монтаж: Вворачиваемый

Технические материалы CJP

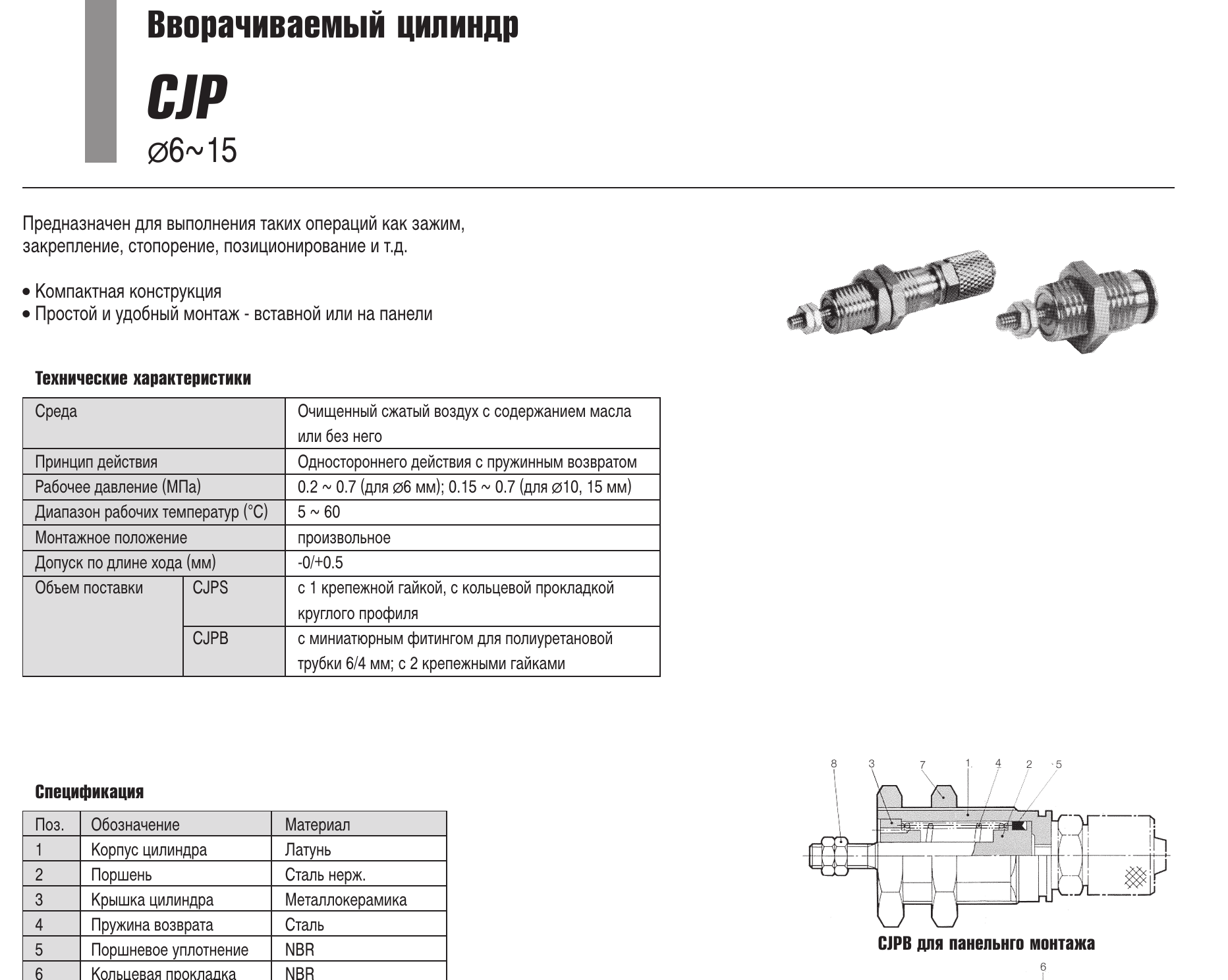

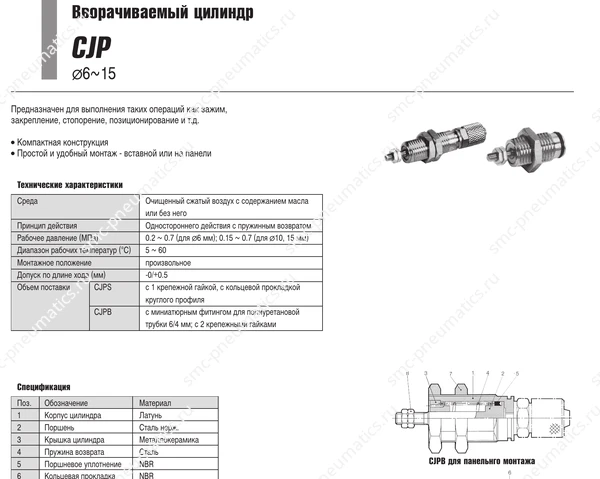

Характеристики цилиндра SMC CJP, лист 1 — Характеристики CJP, лист 1

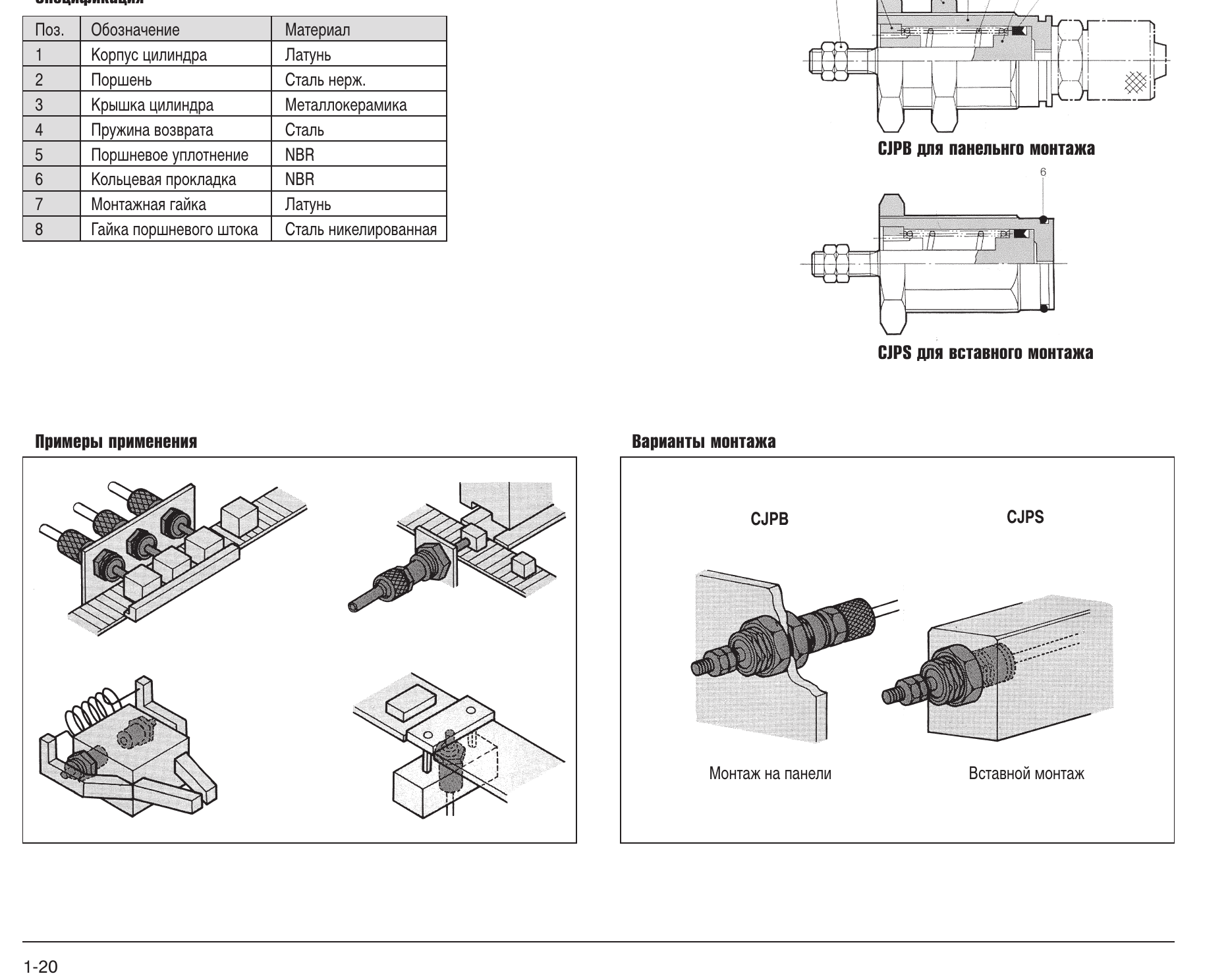

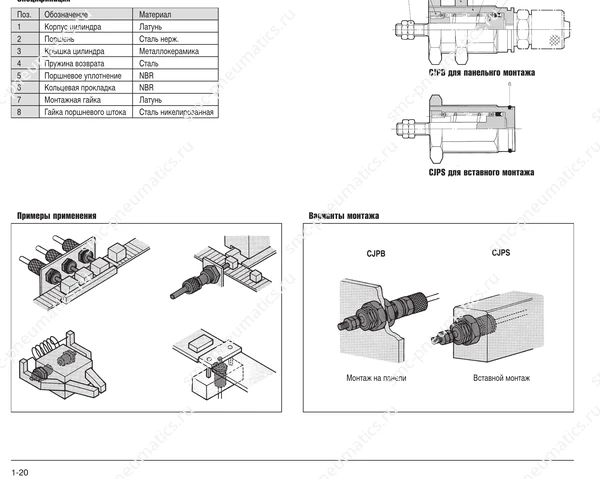

Обозначение и размеры цилиндра SMC CJP, лист 1 — Обозначение и размеры CJP, лист 1

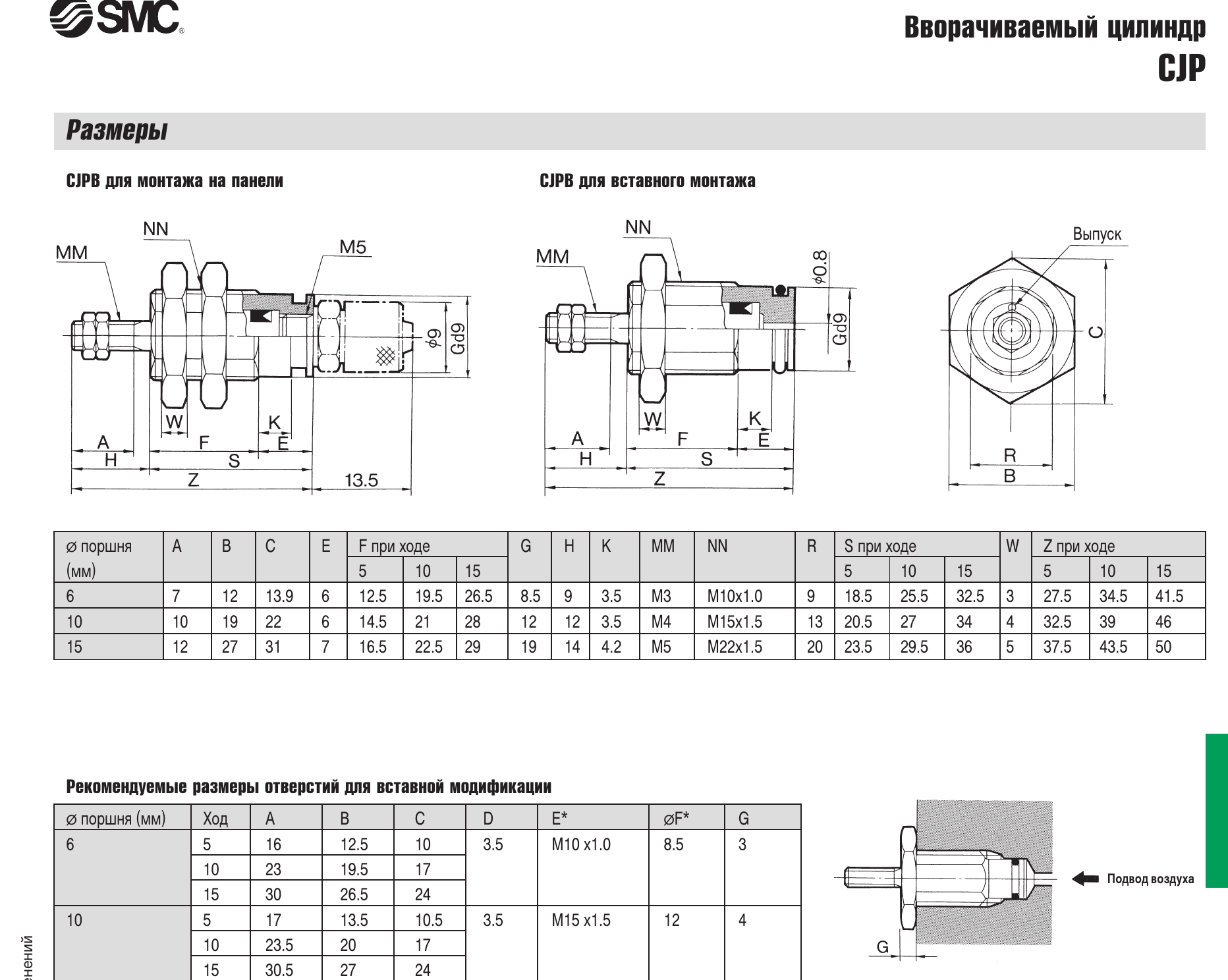

Характеристики цилиндра SMC CJP, лист 2 — Характеристики CJP, лист 2

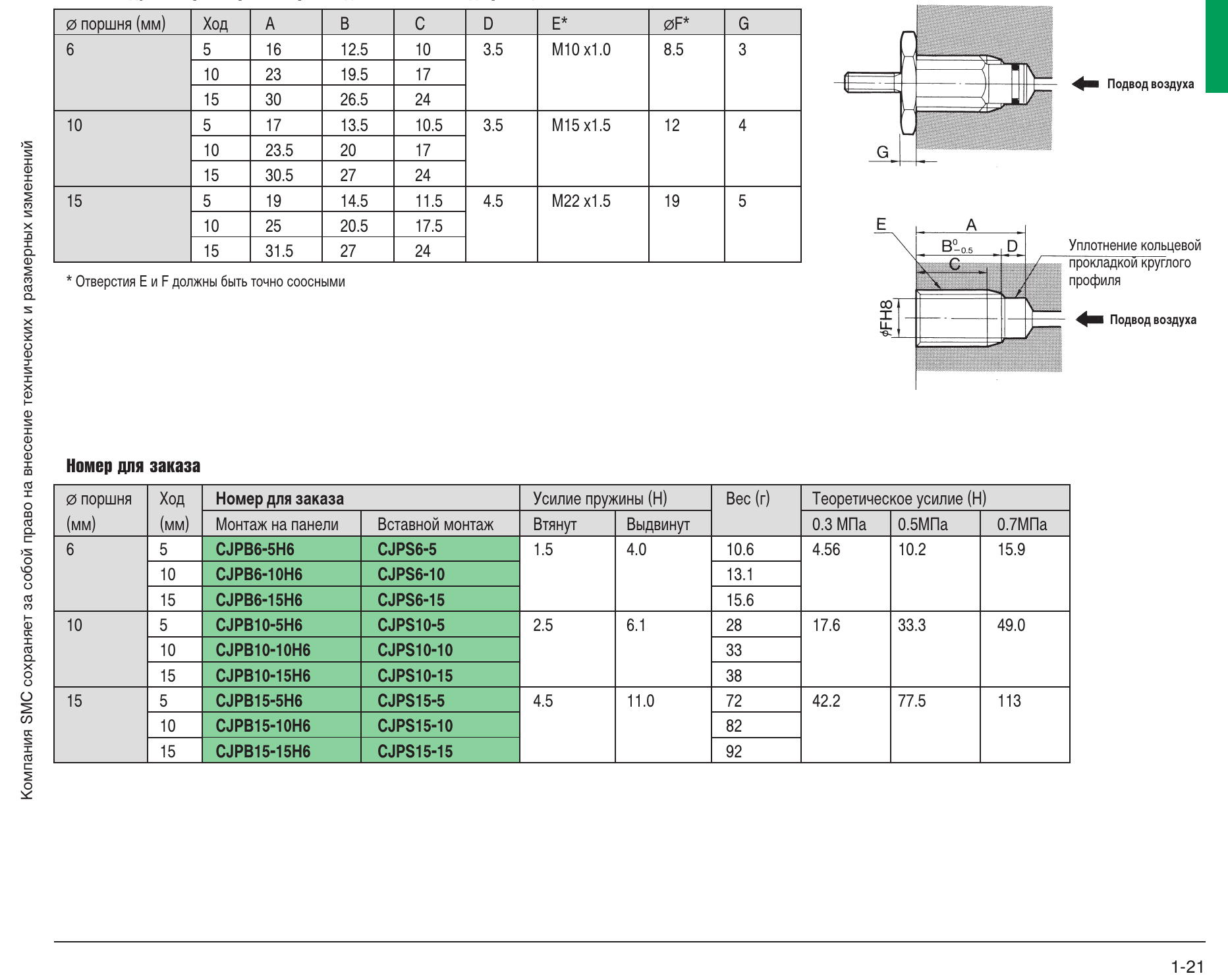

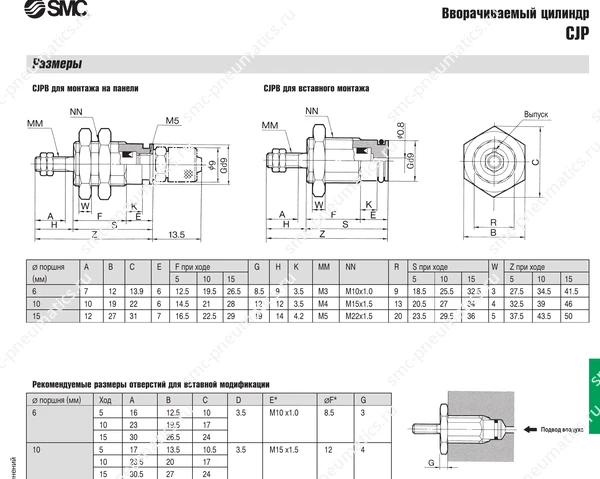

Обозначение и размеры цилиндра SMC CJP, лист 2 — Обозначение и размеры CJP, лист 2
