Компонент SMCMHZJ2
Пневмозахват SMC MHZJ2

Параллельный пневмозахват

Параллельный пневмозахват SMC MHZJ2 с пылезащитным колпаком

MHZJ2 — параллельный захват с пылезащитным колпаком, точностью позиционирования ±0,01 мм и одно- или двусторонним действием.

Диаметр поршня
10–25 мм
Рабочее давление
0,2–0,7 МПа
Точность
±0,01 мм
Частота
до 180 циклов/мин
Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики MHZJ2

Среда
очищенный воздух с маслом или без него
Одностороннее давление
0,35–0,7 МПа
Температура
−10…60 °C
Тип
одно- или двустороннего действия
Ход раскрытия
4–14 мм
Удерживающее усилие
6,3–104 Н при 0,5 МПа
Масса
60–465 г

Технические данные MHZJ2

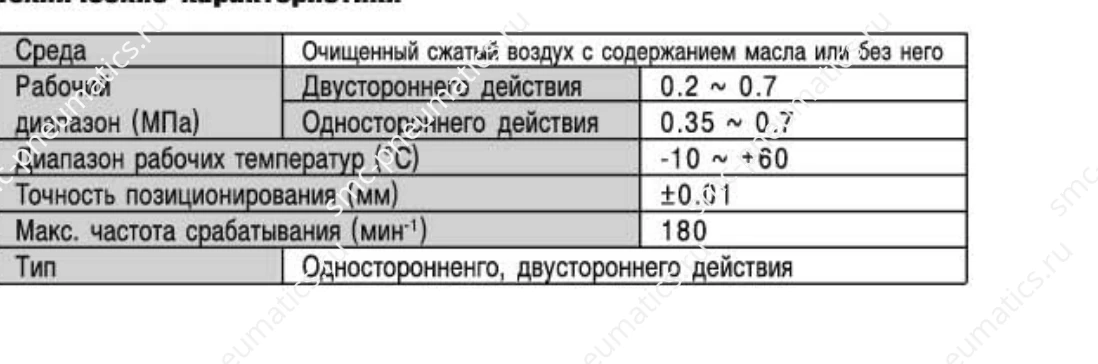

Таблица характеристик SMC MHZJ2
Технические характеристики MHZJ2

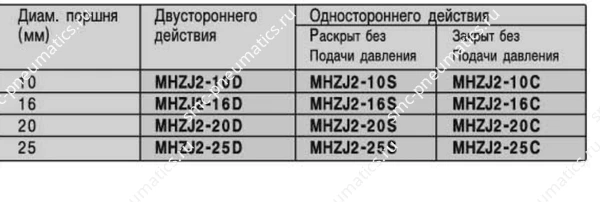

Таблица заказа SMC MHZJ2
Номера для заказа MHZJ2

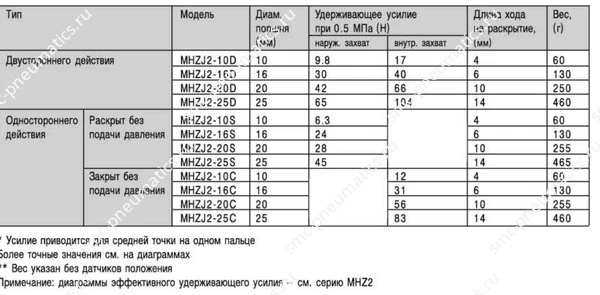

Таблица усилий пневмозахвата SMC MHZJ2
Исполнения и усилия MHZJ2
Компонент SMCMHL2
Параллельные захваты SMC MHL2

Пневматический параллельный захват

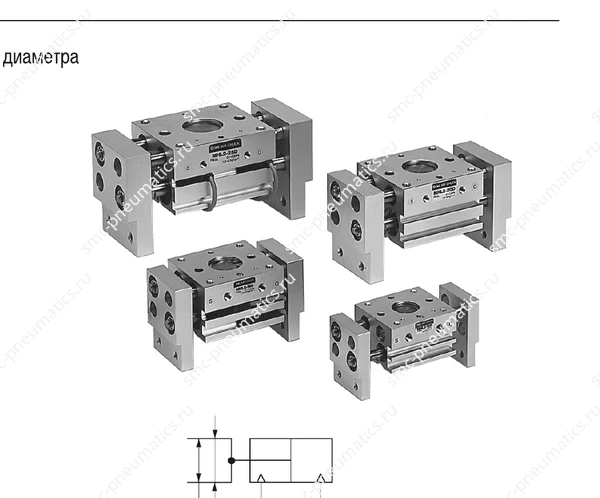

Параллельный захват широкого типа SMC MHL2

Захват MHL2 имеет синхронизированное движение пальцев, увеличенное усилие благодаря двойному поршню и широкий диапазон раскрытия.

Диаметр поршня
10–40 мм
Рабочее давление
0,1–0,6 МПа
Точность
±0,1 мм
Температура
−10…60 °C
Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики MHL2

Принцип действия
двустороннего действия
Частота
20–60 циклов/мин
Эффективное усилие
14–396 Н на палец при 0,5 МПа
Варианты хода
стандартный и длинный
Исполнение
включая пылезащищённые модели

Технические материалы MHL2

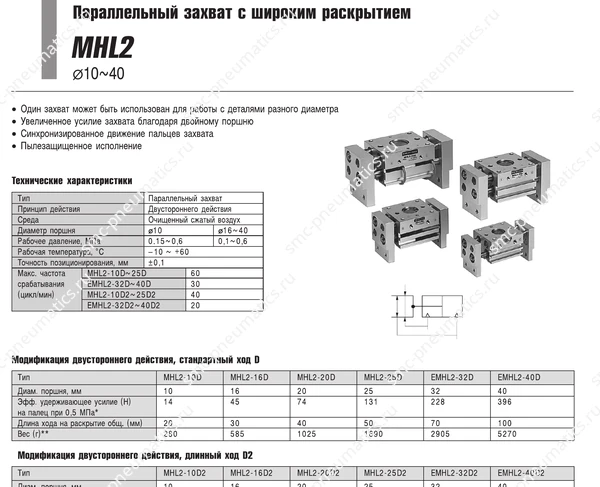

Технические данные MHL2, лист 1

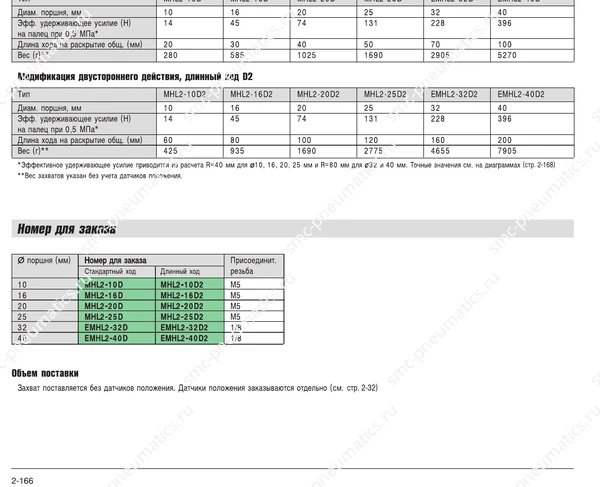

Обозначение, конструкция и размеры MHL2, лист 1

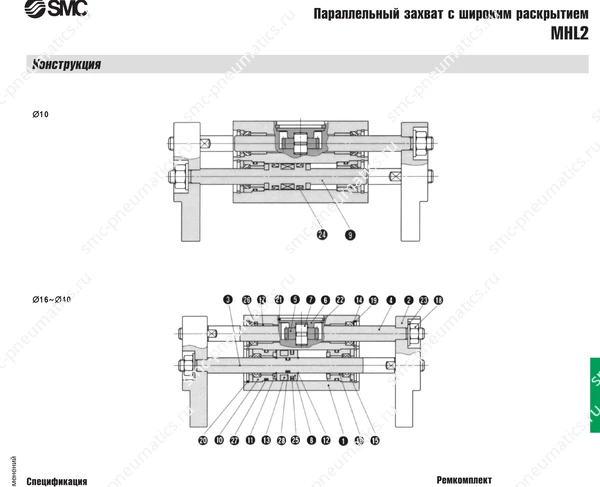

Технические данные MHL2, лист 2

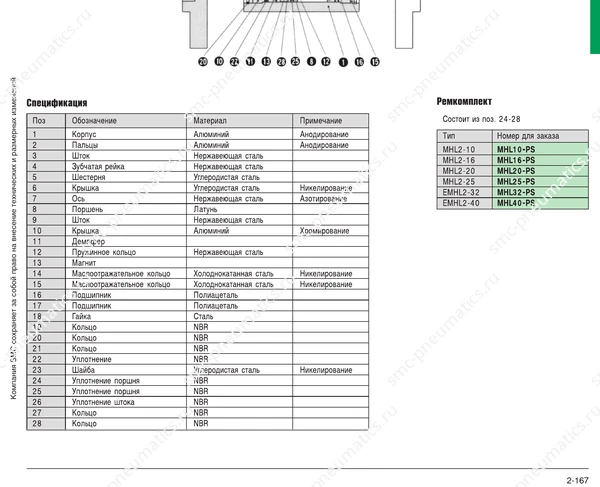

Обозначение, конструкция и размеры MHL2, лист 2

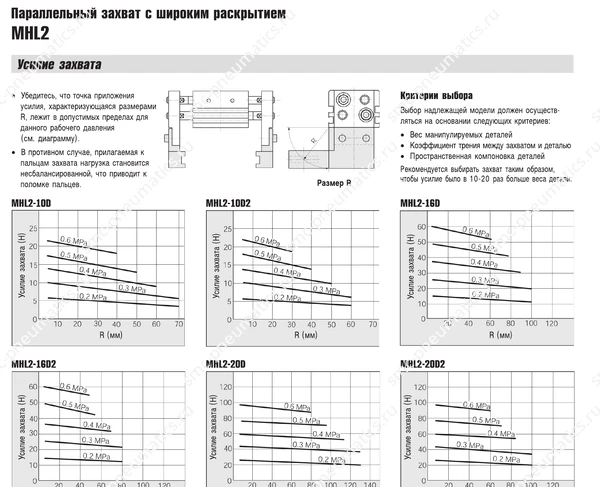

Технические данные MHL2, лист 3

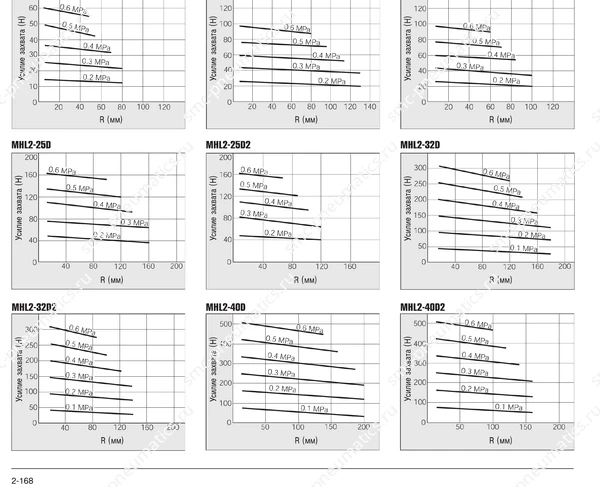

Обозначение, конструкция и размеры MHL2, лист 3

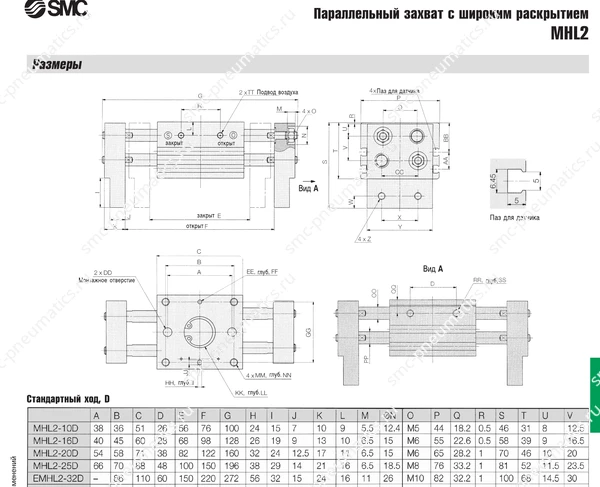

Технические данные MHL2, лист 4

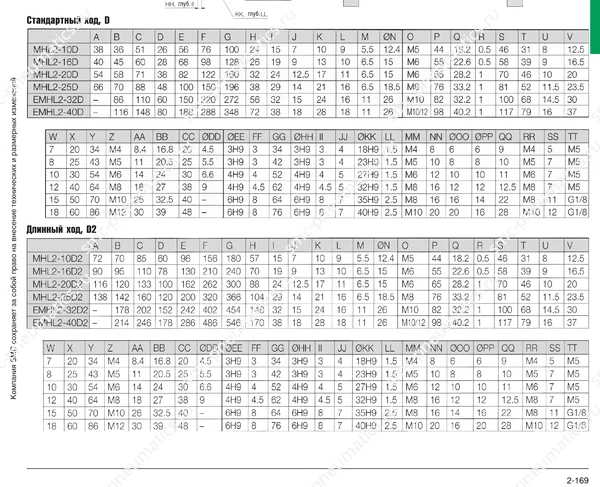

Обозначение, конструкция и размеры MHL2, лист 4
