Поворотный захват SMC MHY2

Пневматический захват с раскрытием на 180°

Поворотные двухкулачковые захваты SMC MHY2

Захваты MHY2 поворачивают два кулачка на 180° и подходят для операций, где пальцы должны полностью уходить из рабочей зоны.

Диаметр поршня: 10–25 мм
Угол раскрытия: 180°
Рабочее давление: 0,1–0,6 МПа
Точность: ±0,2 мм

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики MHY2

Принцип действия: двустороннего действия
Присоединение: M5
Температура: −10…60 °C
Максимальная частота: 60 циклов/мин
Момент при 0,5 МПа: 0,16–2,28 Н·м

Технические материалы MHY2

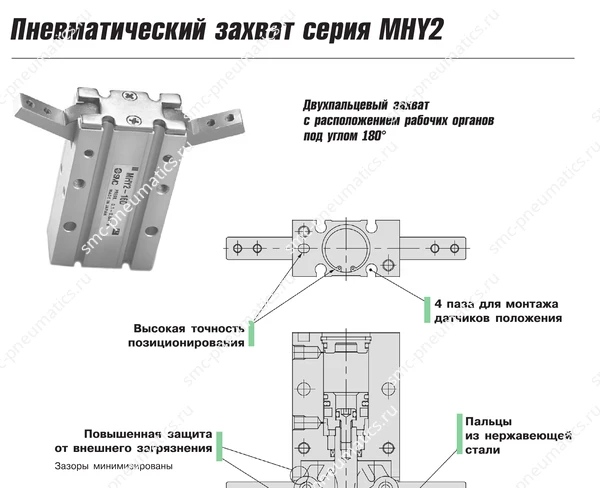

Технические данные SMC MHY2, лист 1 — Технические данные MHY2, лист 1

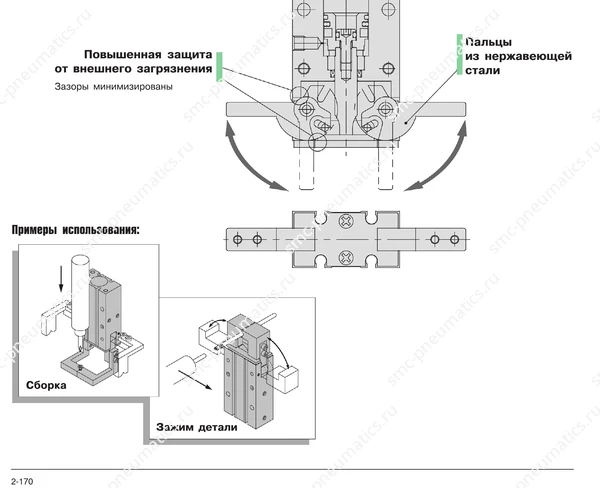

Обозначение, конструкция и размеры SMC MHY2, лист 1 — Обозначение, конструкция и размеры MHY2, лист 1

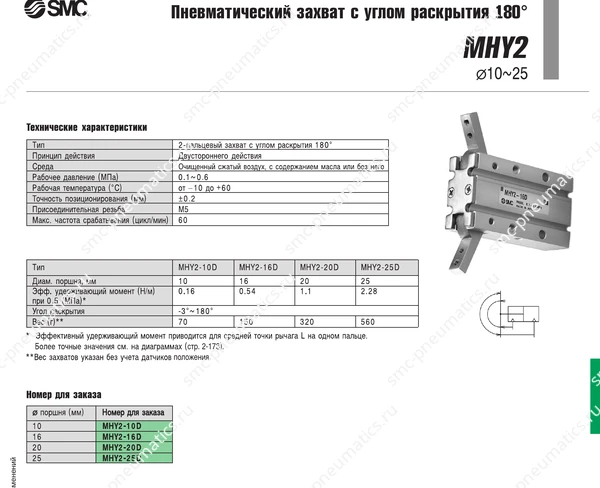

Технические данные SMC MHY2, лист 2 — Технические данные MHY2, лист 2

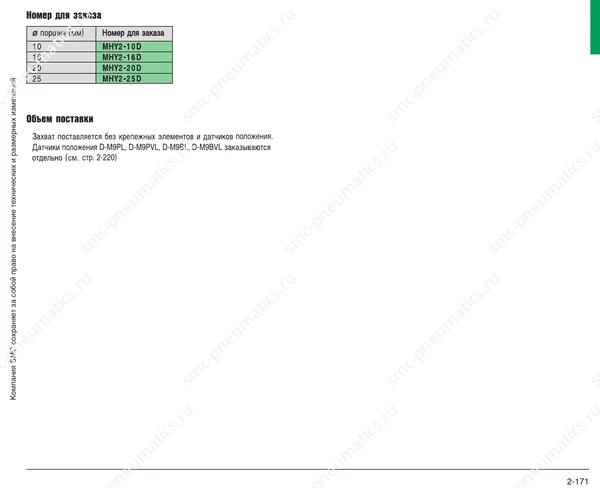

Обозначение, конструкция и размеры SMC MHY2, лист 2 — Обозначение, конструкция и размеры MHY2, лист 2

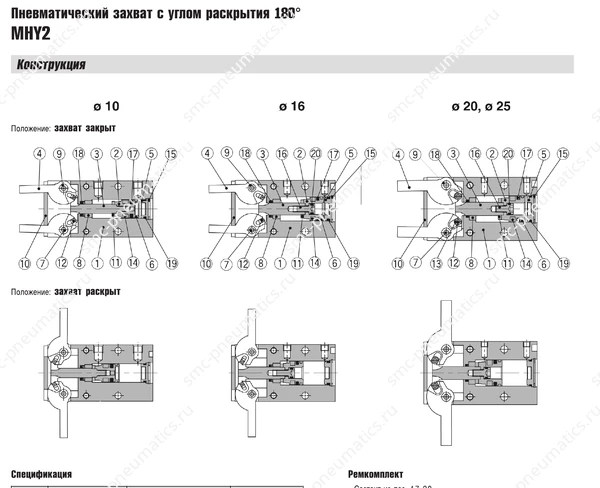

Технические данные SMC MHY2, лист 3 — Технические данные MHY2, лист 3

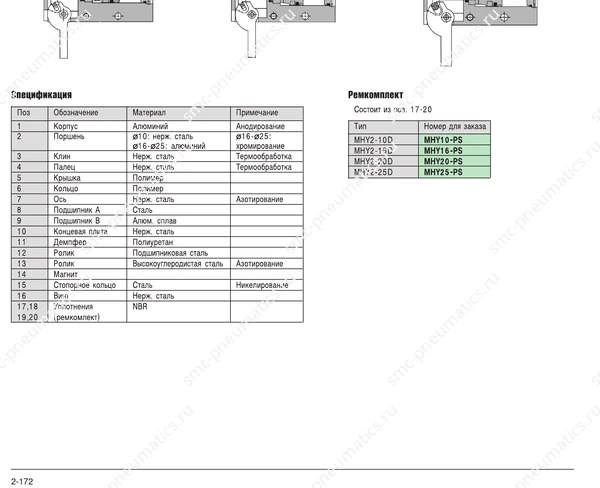

Обозначение, конструкция и размеры SMC MHY2, лист 3 — Обозначение, конструкция и размеры MHY2, лист 3

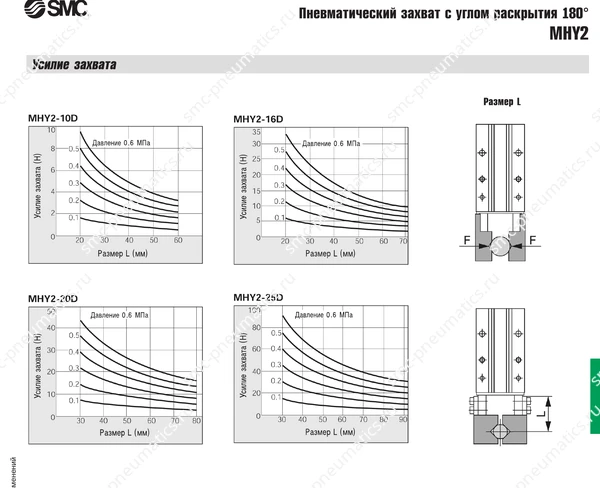

Технические данные SMC MHY2, лист 4 — Технические данные MHY2, лист 4

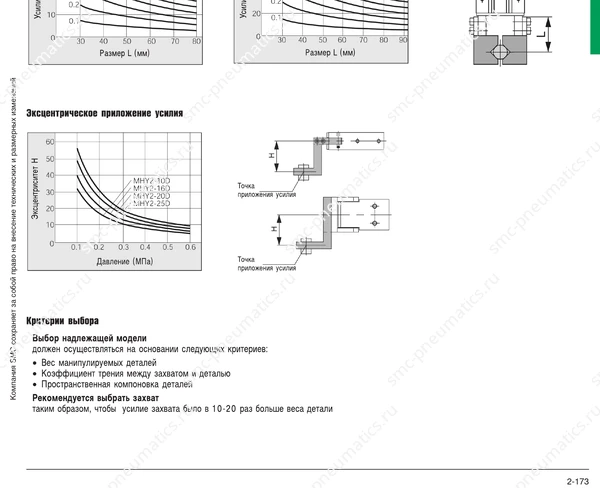

Обозначение, конструкция и размеры SMC MHY2, лист 4 — Обозначение, конструкция и размеры MHY2, лист 4

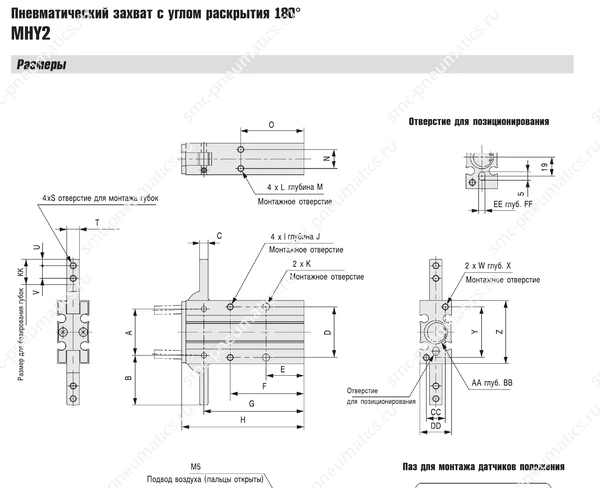

Технические данные SMC MHY2, лист 5 — Технические данные MHY2, лист 5

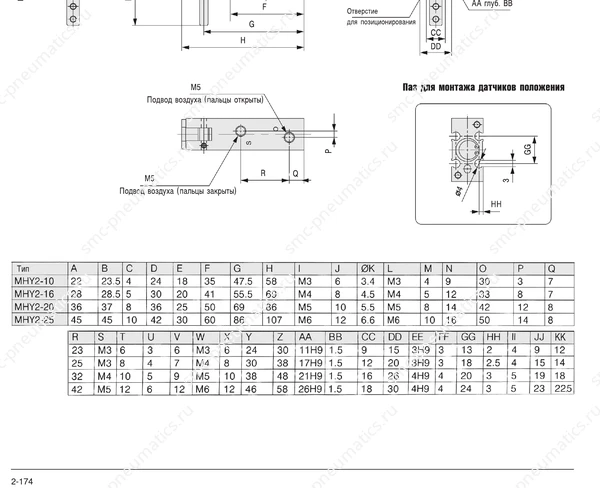

Обозначение, конструкция и размеры SMC MHY2, лист 5 — Обозначение, конструкция и размеры MHY2, лист 5
