Компонент SMCMHS2 / MHS3 / MHS4

Пневматические захваты SMC MHS

Параллельный пневмозахват

Пневматические захваты SMC MHS параллельного типа

Захваты MHS с двумя, тремя или четырьмя кулачками отличаются компактностью, точностью ±0,01 мм и клиновидным механизмом высокой удерживающей силы.

Число кулачков: 2, 3 или 4
Диаметр поршня: 16–125 мм
Точность: ±0,01 мм
Усилие: 10–1270 Н при 0,5 МПа

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики MHS2 / MHS3 / MHS4

Серии: MHS2, MHS3, MHS4
Конструкция: клиновидный механизм
Монтаж: сверху резьбой или через сквозное отверстие
Ход раскрытия: 4–32 мм
Масса: 58–6460 г
Применение: станочная загрузка, сборка, захват и перемещение деталей

Технические данные MHS2 / MHS3 / MHS4

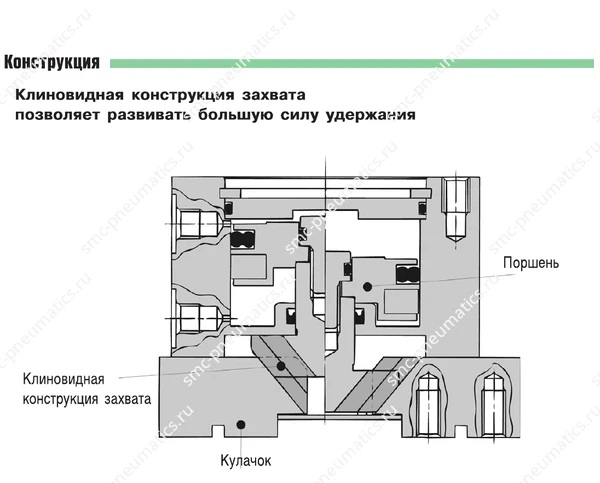

Конструкция пневмозахвата SMC MHS — Конструкция захватов MHS

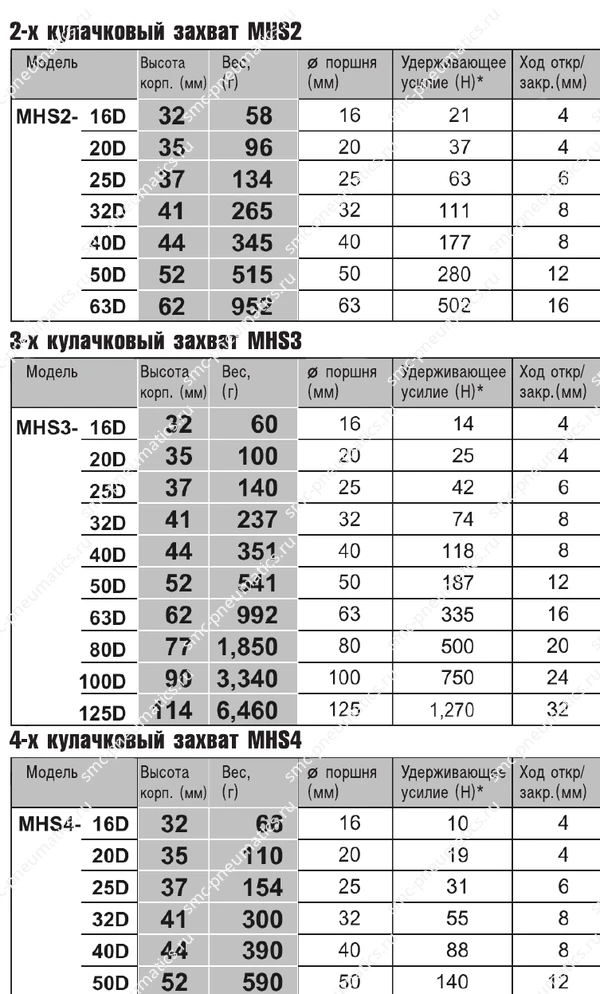

Таблицы характеристик захватов SMC MHS — Типоразмеры и усилия MHS

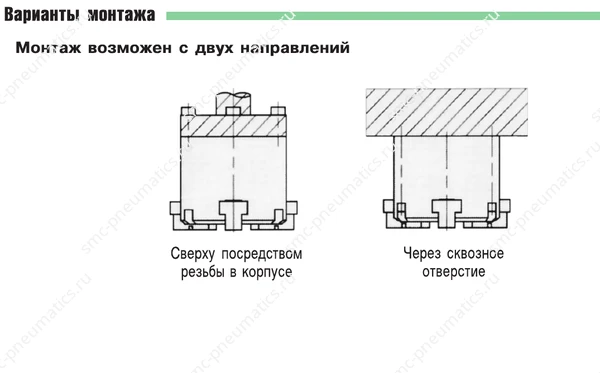

Монтаж пневмозахватов SMC MHS — Варианты монтажа MHS

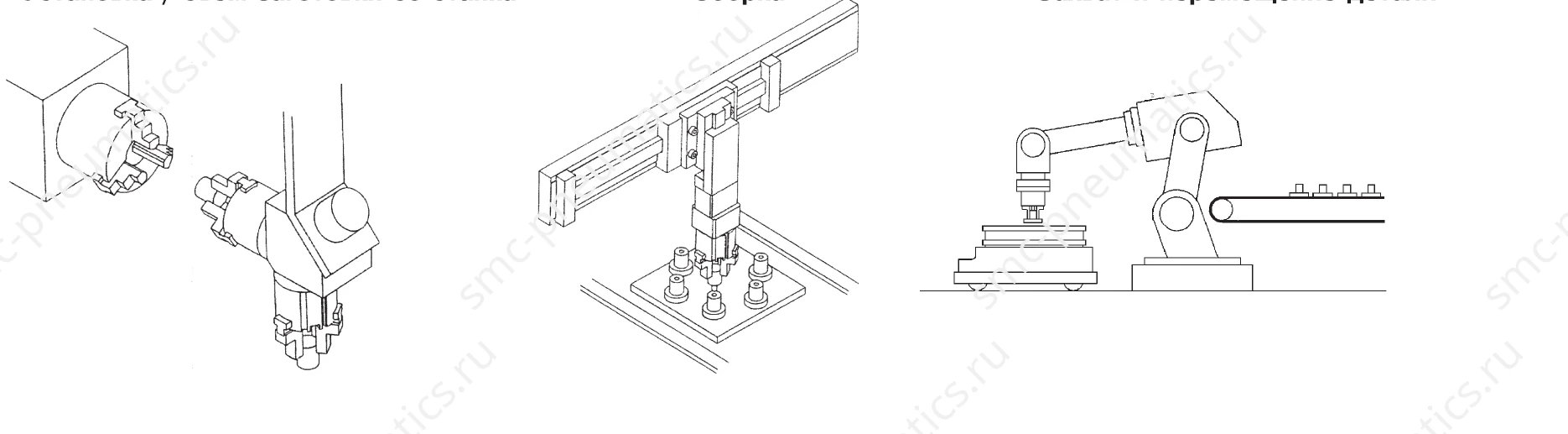

Примеры применения захватов SMC MHS — Примеры применения MHS

Компонент SMCMHS2

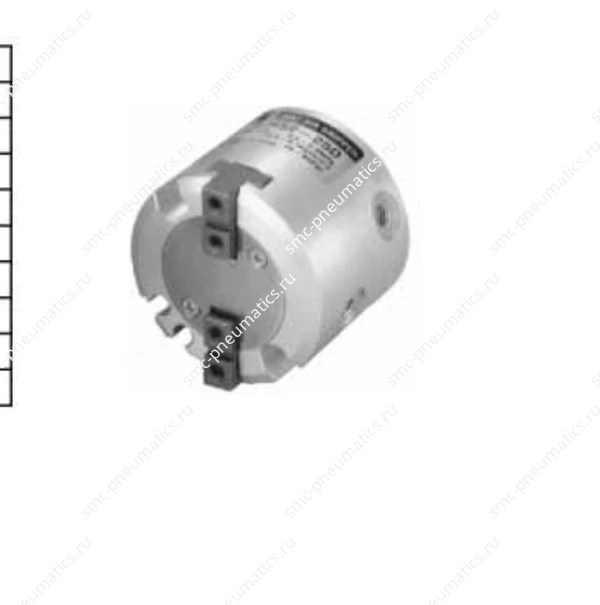

Двухкулачковый захват SMC MHS2

Пневматический двухкулачковый захват

Двухкулачковый параллельный захват SMC MHS2

Захваты MHS2 обеспечивают параллельное перемещение двух кулачков и выпускаются в типоразмерах с диаметром поршня от 16 до 63 мм.

Диаметр поршня: 16–63 мм
Рабочее давление: 0,1–0,6 МПа
Усилие: 21–502 Н
Температура: −10…60 °C

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики MHS2

Принцип действия: двустороннего действия
Точность позиционирования: ±0,01 мм
Ход открывания: 4–16 мм
Максимальная частота: 60 или 120 циклов/мин
Масса: 58–952 г

Технические материалы MHS2

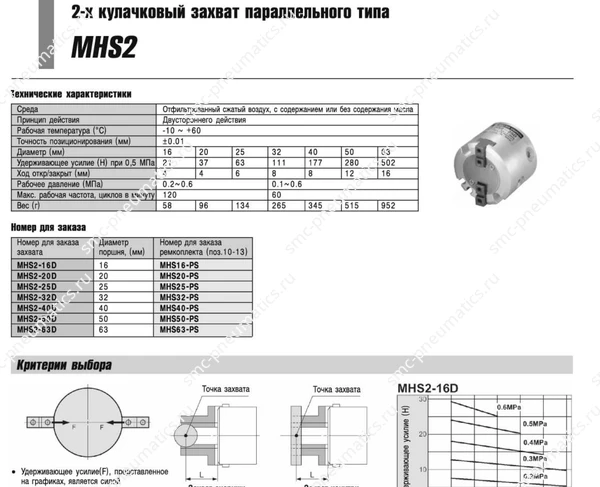

Технические данные SMC MHS2, лист 1 — Технические данные MHS2, лист 1

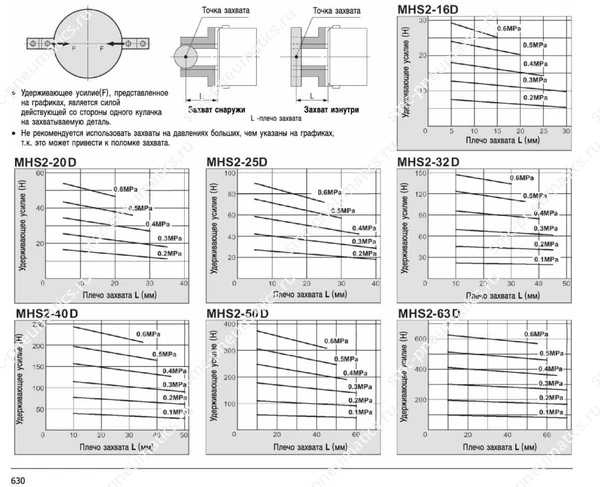

Обозначение, конструкция и размеры SMC MHS2, лист 1 — Обозначение, конструкция и размеры MHS2, лист 1

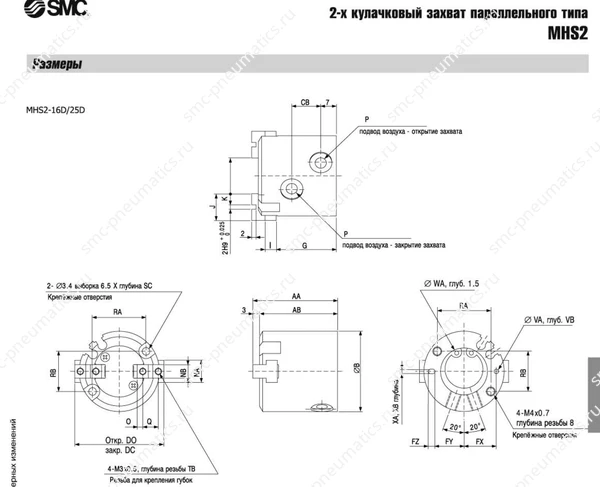

Технические данные SMC MHS2, лист 2 — Технические данные MHS2, лист 2

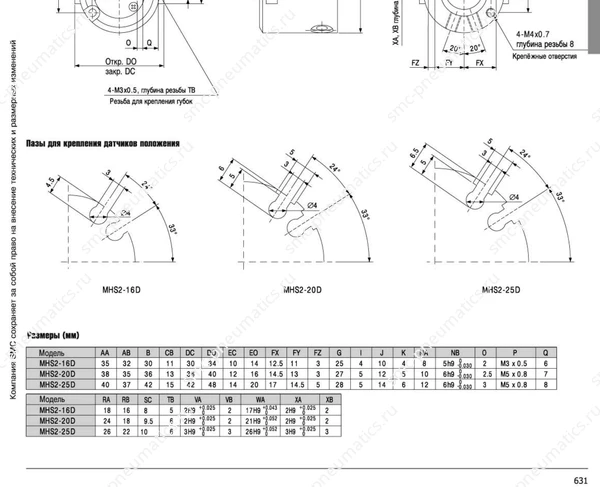

Обозначение, конструкция и размеры SMC MHS2, лист 2 — Обозначение, конструкция и размеры MHS2, лист 2

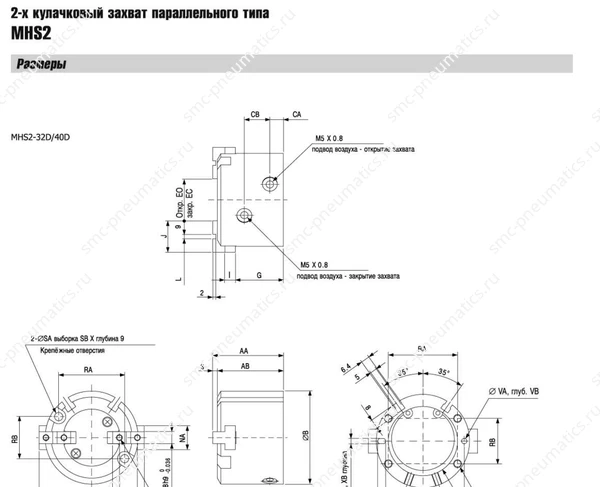

Технические данные SMC MHS2, лист 3 — Технические данные MHS2, лист 3

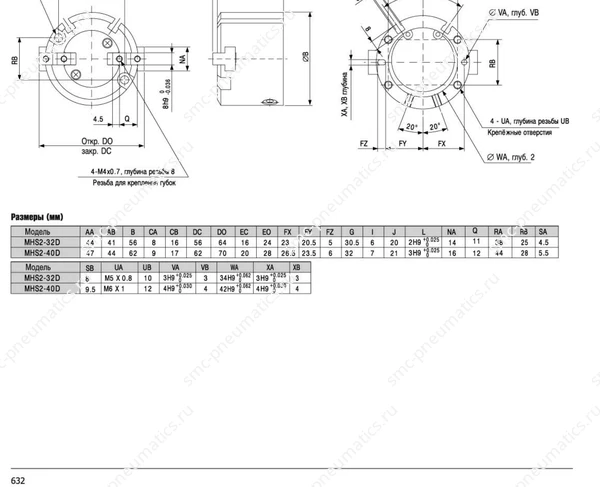

Обозначение, конструкция и размеры SMC MHS2, лист 3 — Обозначение, конструкция и размеры MHS2, лист 3

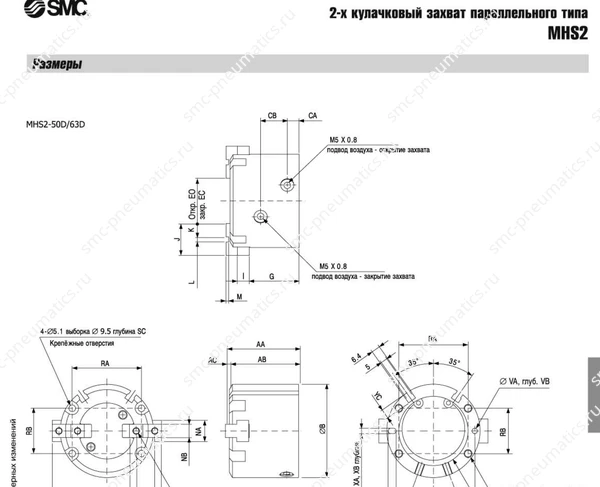

Технические данные SMC MHS2, лист 4 — Технические данные MHS2, лист 4

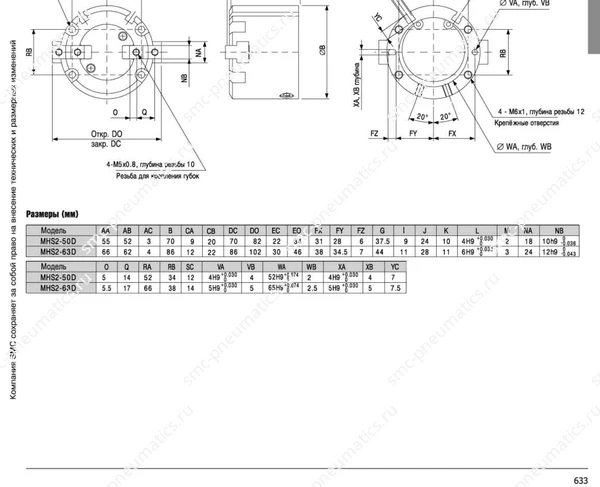

Обозначение, конструкция и размеры SMC MHS2, лист 4 — Обозначение, конструкция и размеры MHS2, лист 4

Компонент SMCMHS3

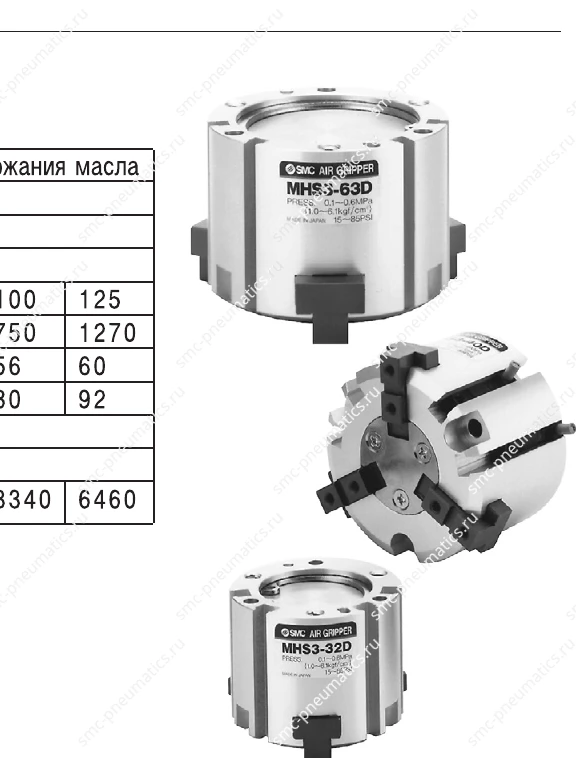

Трёхкулачковый захват SMC MHS3

Пневматический трёхкулачковый захват

Трёхкулачковые параллельные захваты SMC MHS3

Захваты MHS3 обеспечивают синхронное параллельное перемещение трёх кулачков и предназначены для центрирования деталей круглой формы.

Диаметр поршня: 16–125 мм
Рабочее давление: 0,1–0,6 МПа
Усилие: 14–1270 Н
Точность: ±0,01 мм

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики MHS3

Принцип действия: двустороннего действия
Число кулачков: 3
Температура: −10…60 °C
Максимальная частота: 30–120 циклов/мин
Назначение: центрирование и захват круглых деталей

Технические материалы MHS3

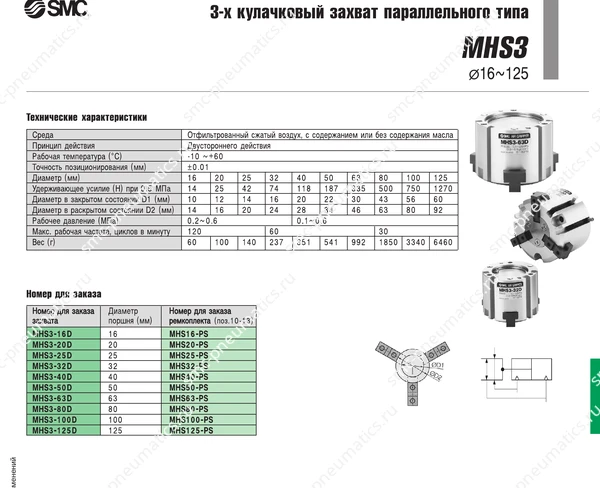

Технические данные SMC MHS3, лист 1 — Технические данные MHS3, лист 1

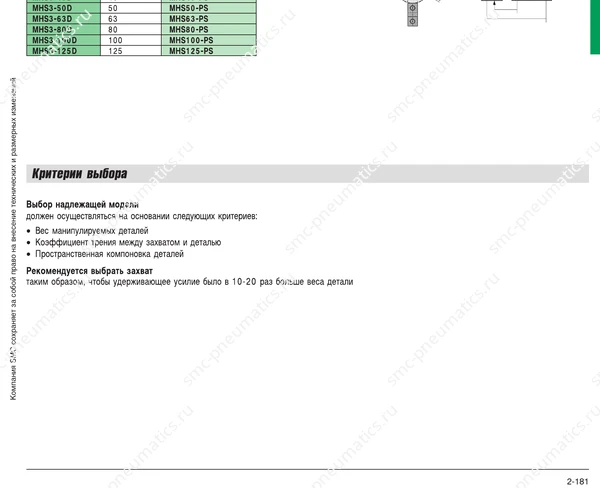

Обозначение, конструкция и размеры SMC MHS3, лист 1 — Обозначение, конструкция и размеры MHS3, лист 1

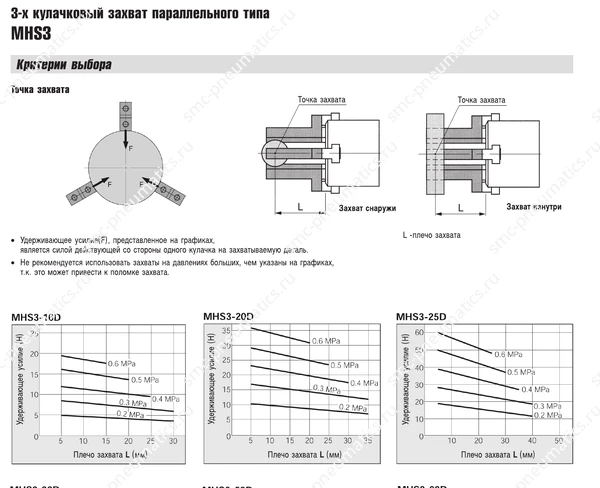

Технические данные SMC MHS3, лист 2 — Технические данные MHS3, лист 2

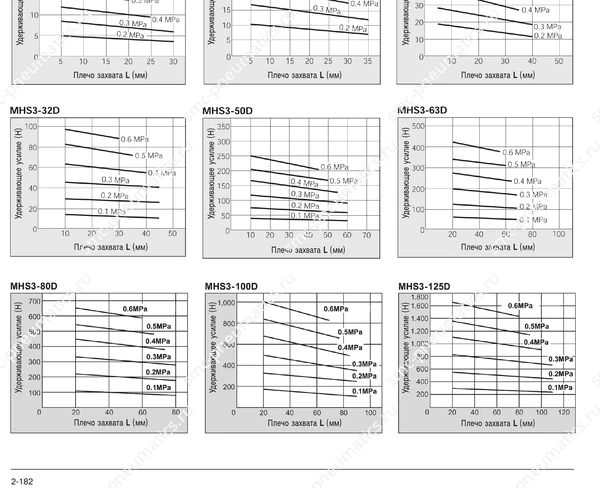

Обозначение, конструкция и размеры SMC MHS3, лист 2 — Обозначение, конструкция и размеры MHS3, лист 2

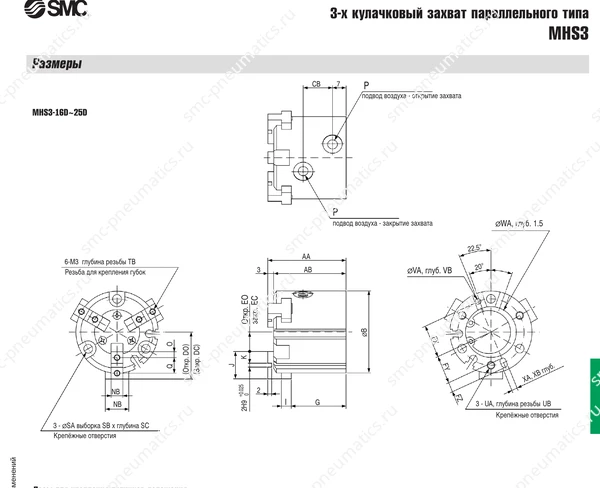

Технические данные SMC MHS3, лист 3 — Технические данные MHS3, лист 3

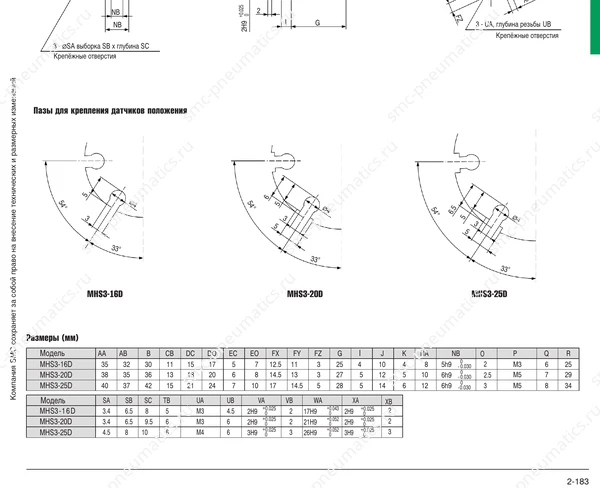

Обозначение, конструкция и размеры SMC MHS3, лист 3 — Обозначение, конструкция и размеры MHS3, лист 3

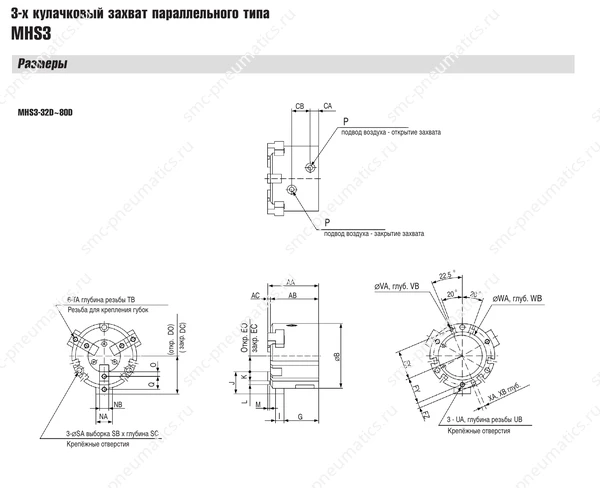

Технические данные SMC MHS3, лист 4 — Технические данные MHS3, лист 4

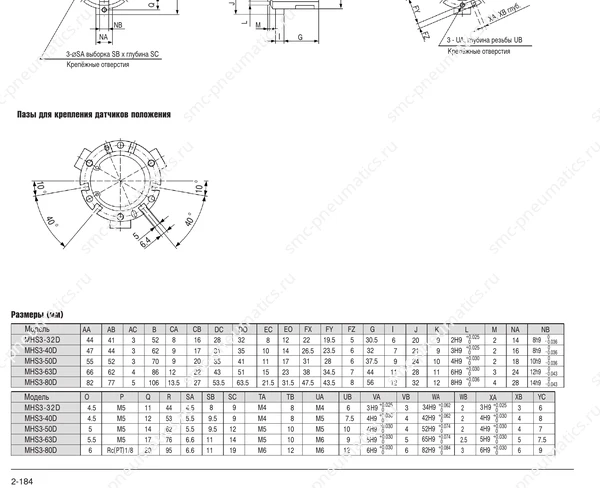

Обозначение, конструкция и размеры SMC MHS3, лист 4 — Обозначение, конструкция и размеры MHS3, лист 4

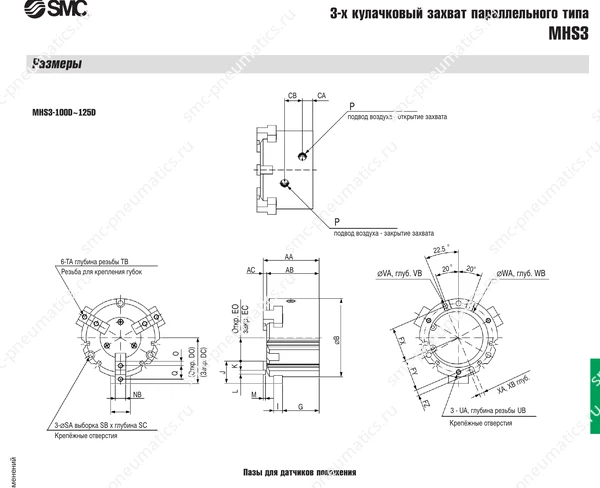

Технические данные SMC MHS3, лист 5 — Технические данные MHS3, лист 5

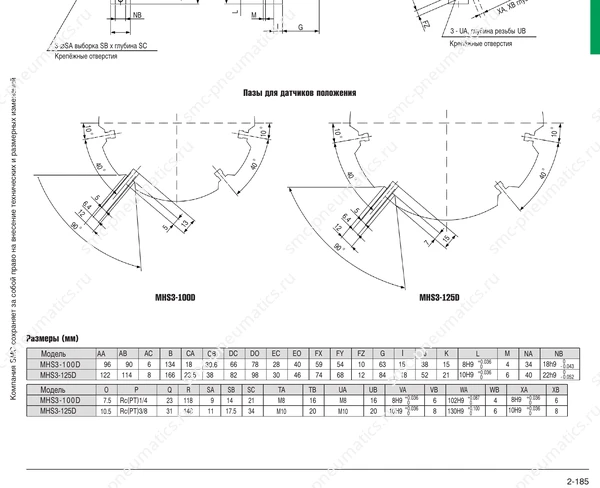

Обозначение, конструкция и размеры SMC MHS3, лист 5 — Обозначение, конструкция и размеры MHS3, лист 5
