Компонент SMCREC

Пневмоцилиндры SMC REC

Пневмоцилиндр

Пневмоцилиндр SMC REC с плавным разгоном и торможением

REC обеспечивает плавный разгон и торможение менее 0,5 G независимо от нагрузки, скорости и перепада давления.

Диаметр: 20–40 мм
Рабочее давление: 0,2–1 МПа
Скорость поршня: 50–500 мм/с
Стандартный ход: до 1000 мм

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики REC

Среда: сжатый воздух
Испытательное давление: 1,5 МПа
Температура: −10…60 °C
Демпфирование: воздушное
Смазка: не требуется
Допуск хода: +1,4/0 мм
Максимально возможный ход: 1500 мм

Технические данные REC

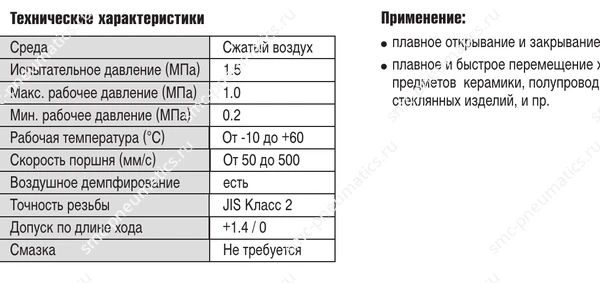

Технические характеристики SMC REC — Характеристики и применение REC

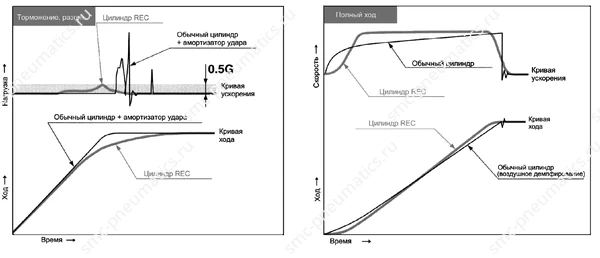

Графики работы цилиндра SMC REC — Характеристики разгона и торможения REC

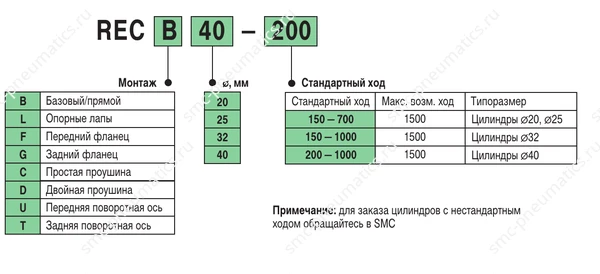

Структура заказа цилиндра SMC REC — Обозначение для заказа REC

Компонент SMCXT316

Пневматический встряхиватель SMC XT316

Пневматический встряхиватель

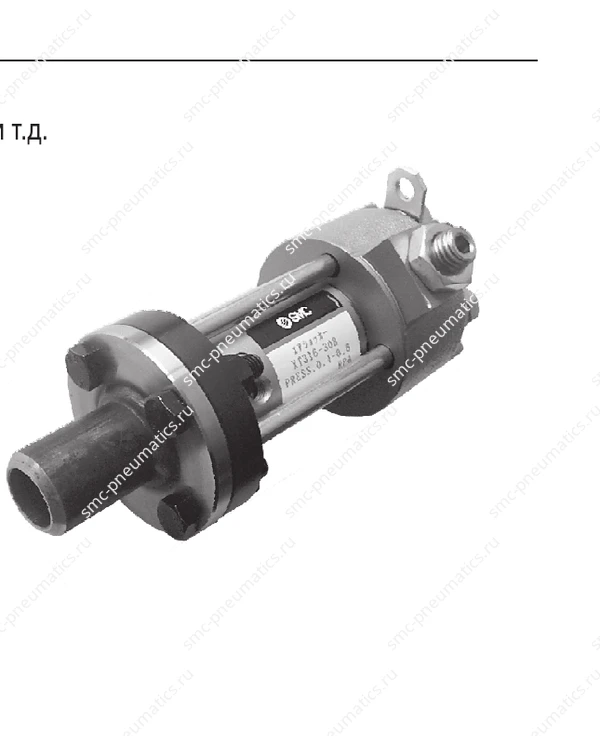

Пневматический встряхиватель SMC XT316

Встряхиватель XT316 удаляет остатки сыпучих материалов со стенок бункеров и лотков импульсами сжатого воздуха.

Диаметр поршня: 30–100 мм
Рабочее давление: 0,4–0,6 МПа
Частота: до 15 циклов/мин
Энергия удара: 0,5–39,2 Дж

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики XT316

Рабочая среда: сжатый воздух, смазка не требуется
Температура: −5…60 °C
Расход за цикл: 0,33–4,0 норм. л
Присоединение: 1/8 или 3/8
Масса: 2,5–33,5 кг

Технические материалы XT316

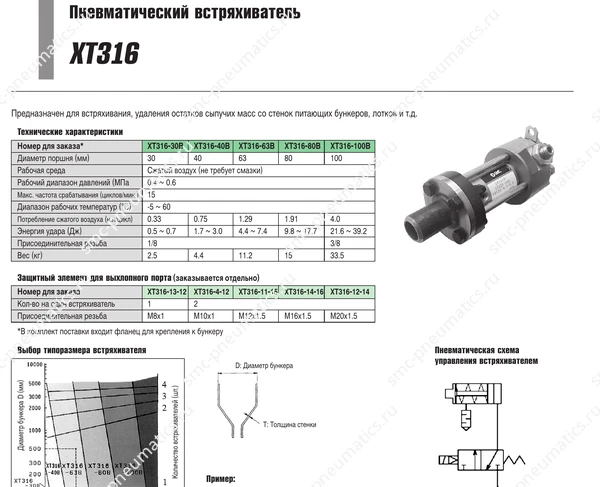

Технические данные SMC XT316, лист 1 — Технические данные XT316, лист 1

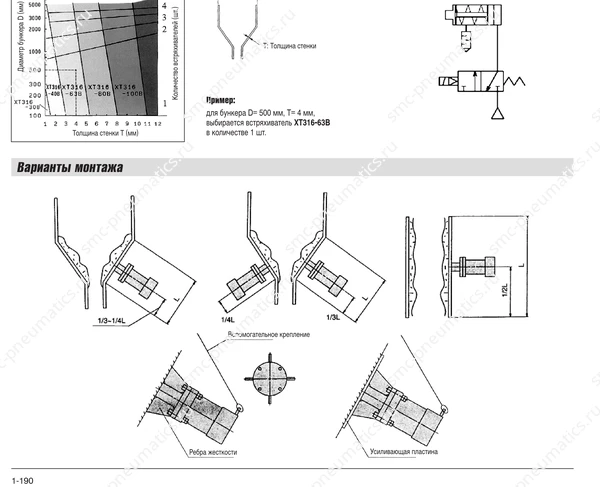

Обозначение, конструкция и размеры SMC XT316, лист 1 — Обозначение, конструкция и размеры XT316, лист 1

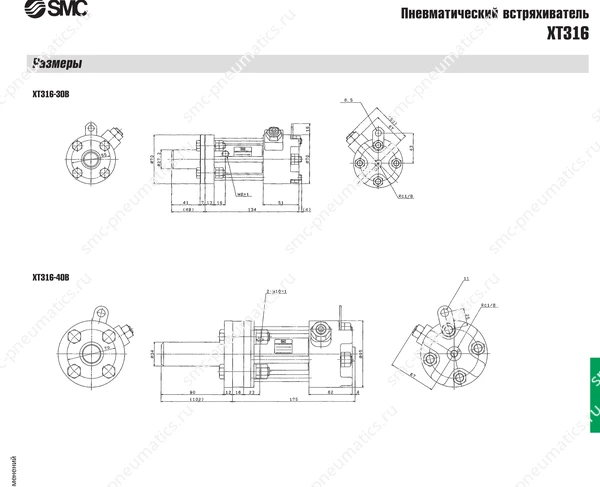

Технические данные SMC XT316, лист 2 — Технические данные XT316, лист 2

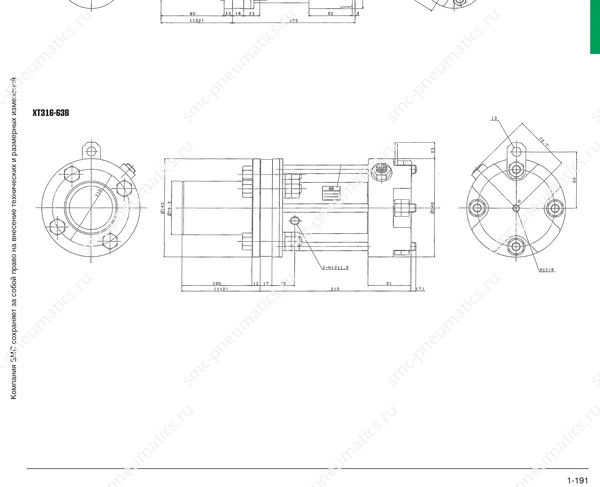

Обозначение, конструкция и размеры SMC XT316, лист 2 — Обозначение, конструкция и размеры XT316, лист 2

Технические данные SMC XT316, лист 3 — Технические данные XT316, лист 3

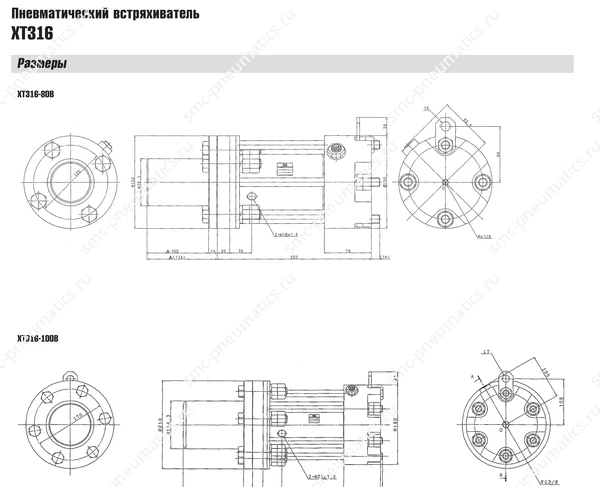

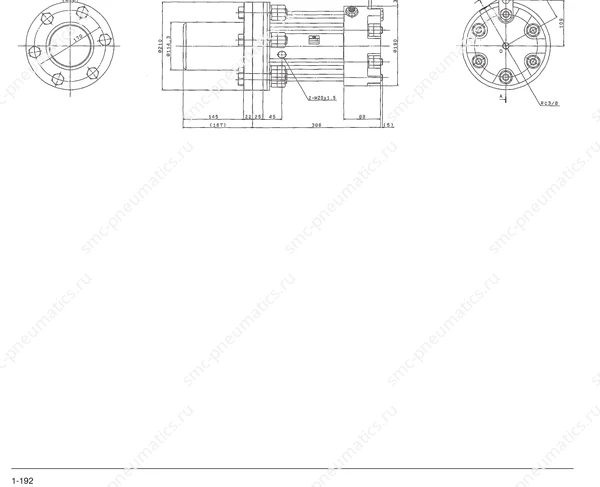

Обозначение, конструкция и размеры SMC XT316, лист 3 — Обозначение, конструкция и размеры XT316, лист 3

Компонент SMCC95N

Пневмоцилиндры со стопором SMC C95N

Пневмоцилиндр с пневматическим стопором штока

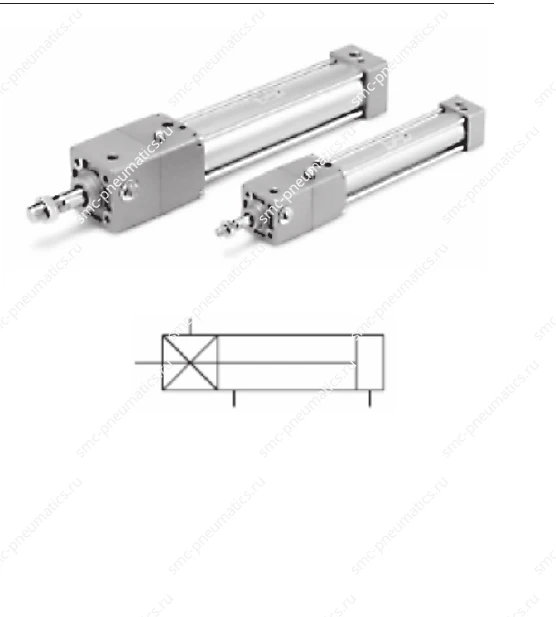

Пневмоцилиндры со стопором штока SMC C95N

Цилиндры C95N позволяют удерживать шток в промежуточном положении с помощью встроенного пневматически освобождаемого стопора.

Диаметр поршня: 32–100 мм
Рабочее давление: 0,08–1 МПа
Скорость: 50–1000 мм/с
Точность остановки: ±0,3 мм

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики C95N

Испытательное давление: 1,5 МПа
Температура: −10…60 °C
Демпфирование: регулируемое пневматическое
Давление освобождения стопора: более 0,25 МПа
Давление удержания стопора: менее 0,2 МПа
Назначение: остановка и удержание штока

Технические материалы C95N

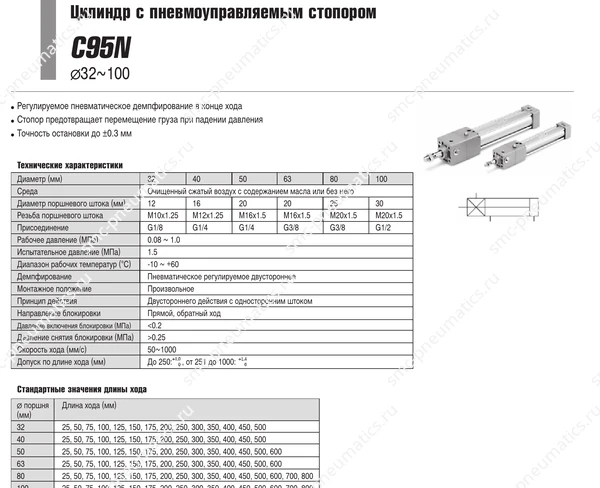

Технические данные SMC C95N, лист 1 — Технические данные C95N, лист 1

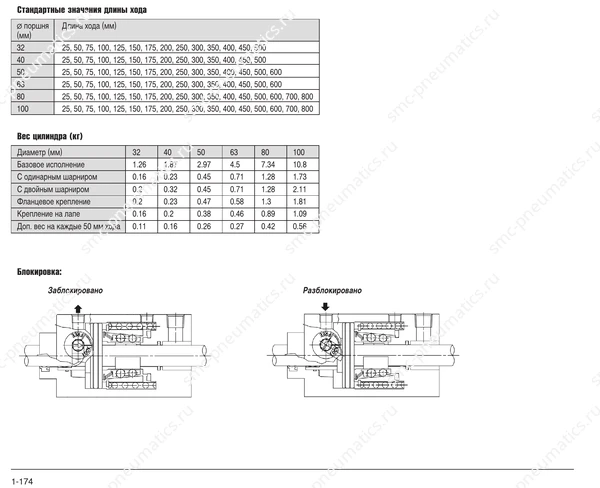

Обозначение, конструкция и размеры SMC C95N, лист 1 — Обозначение, конструкция и размеры C95N, лист 1

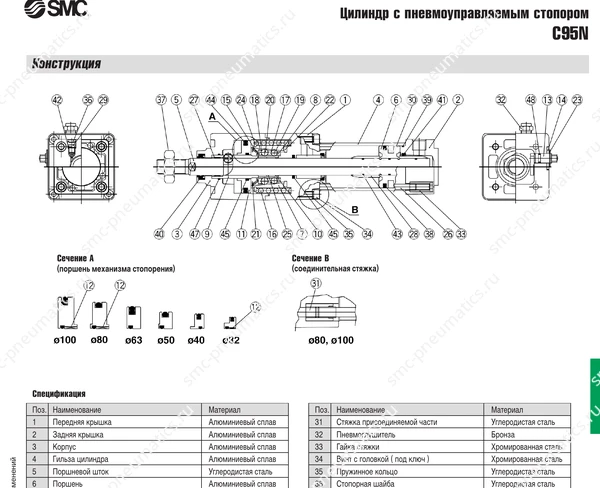

Технические данные SMC C95N, лист 2 — Технические данные C95N, лист 2

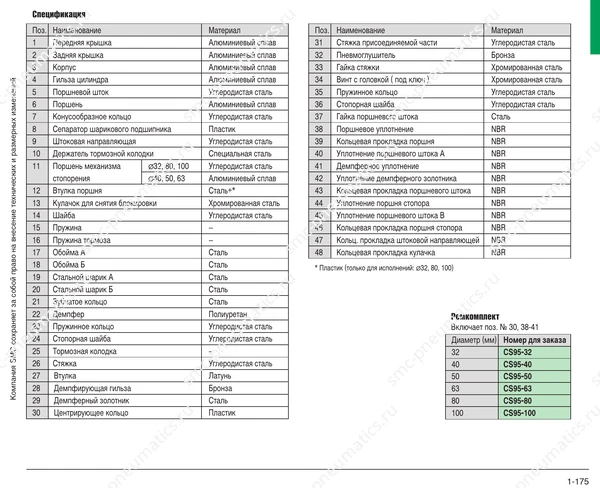

Обозначение, конструкция и размеры SMC C95N, лист 2 — Обозначение, конструкция и размеры C95N, лист 2

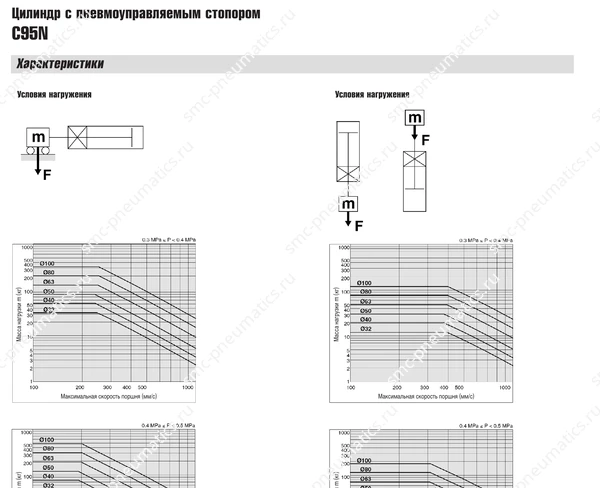

Технические данные SMC C95N, лист 3 — Технические данные C95N, лист 3

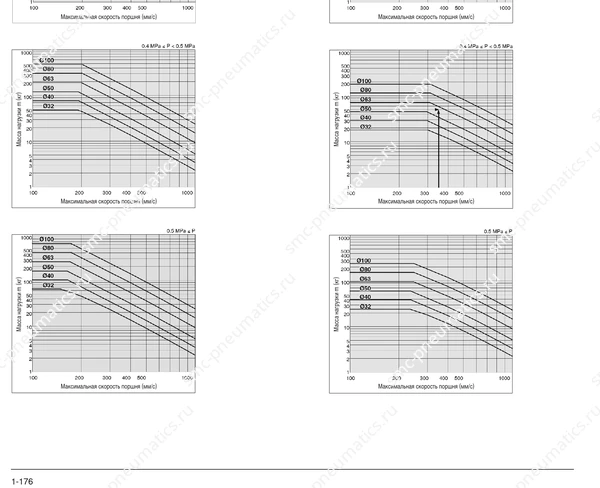

Обозначение, конструкция и размеры SMC C95N, лист 3 — Обозначение, конструкция и размеры C95N, лист 3

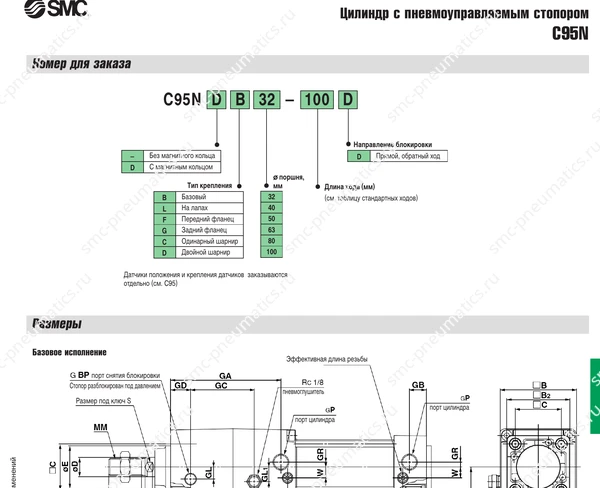

Технические данные SMC C95N, лист 4 — Технические данные C95N, лист 4

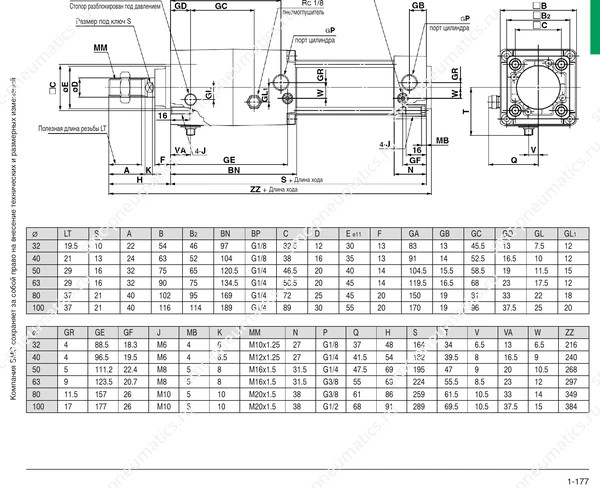

Обозначение, конструкция и размеры SMC C95N, лист 4 — Обозначение, конструкция и размеры C95N, лист 4

Технические данные SMC C95N, лист 5 — Технические данные C95N, лист 5

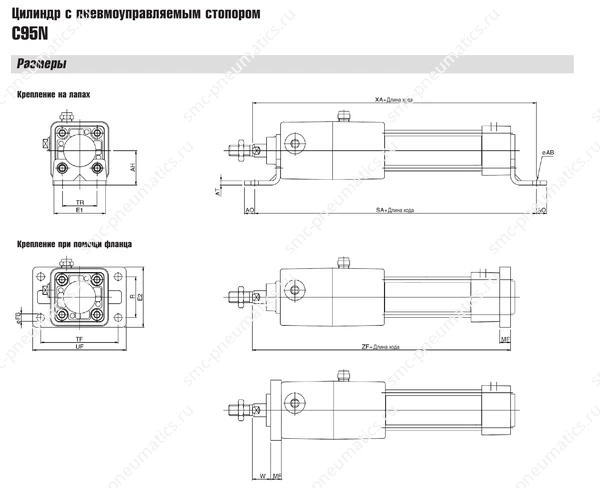

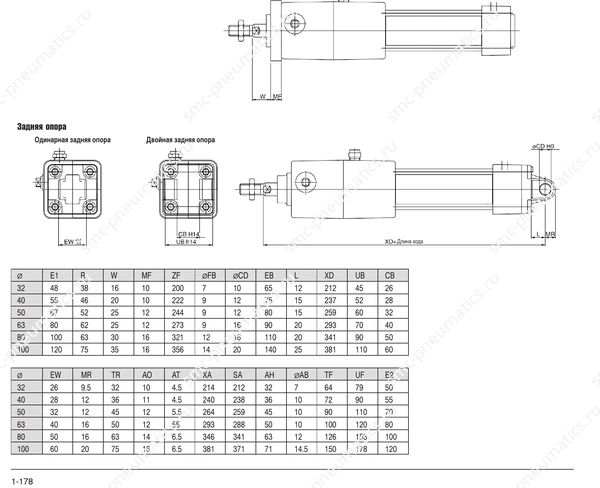

Обозначение, конструкция и размеры SMC C95N, лист 5 — Обозначение, конструкция и размеры C95N, лист 5
