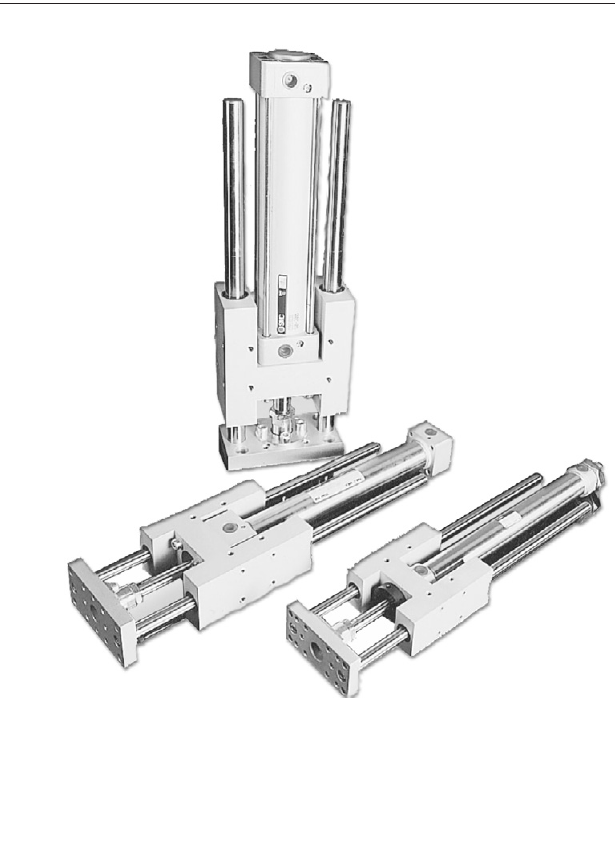

Направляющие для ISO-пневмоцилиндров SMC GUM/GUL

Модули GUM и GUL добавляют направляющие к ISO-пневмоцилиндрам серий C95 и CP95.

Совместимые цилиндры: C95 / CP95
Диаметр цилиндра: 32–100 мм
Ход: 25–500 мм
Тип направляющей: Скольжения / качения

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики GUM/GUL

Совместимые серии: C95, CP95
Диаметр цилиндра: 32–100 мм
Ход: 25–500 мм
Тип направляющей: Скольжения или качения
Опция: Ограничитель хода

Технические материалы GUM/GUL

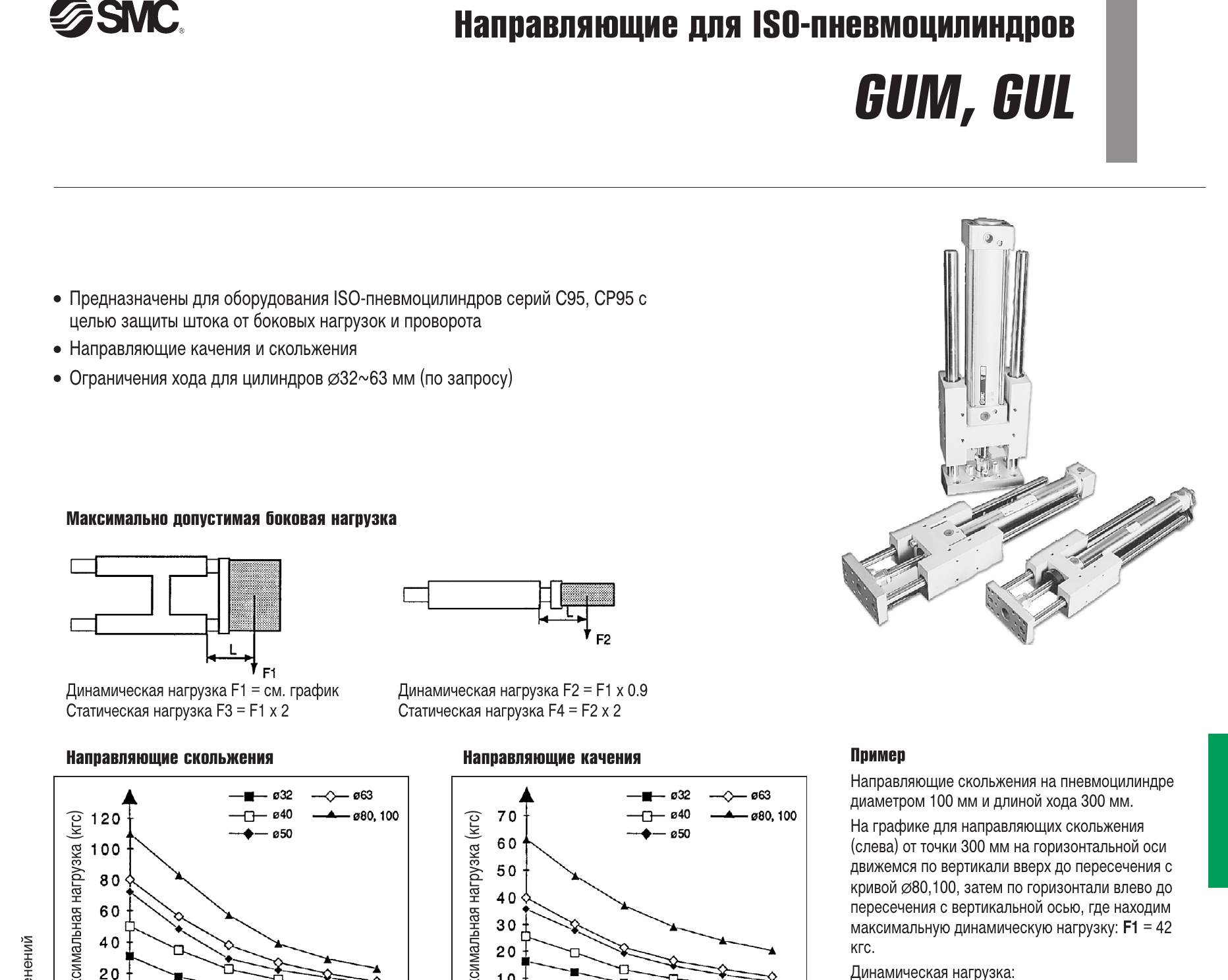

Характеристики направляющих SMC GUM/GUL, лист 1 — Характеристики GUM/GUL, лист 1

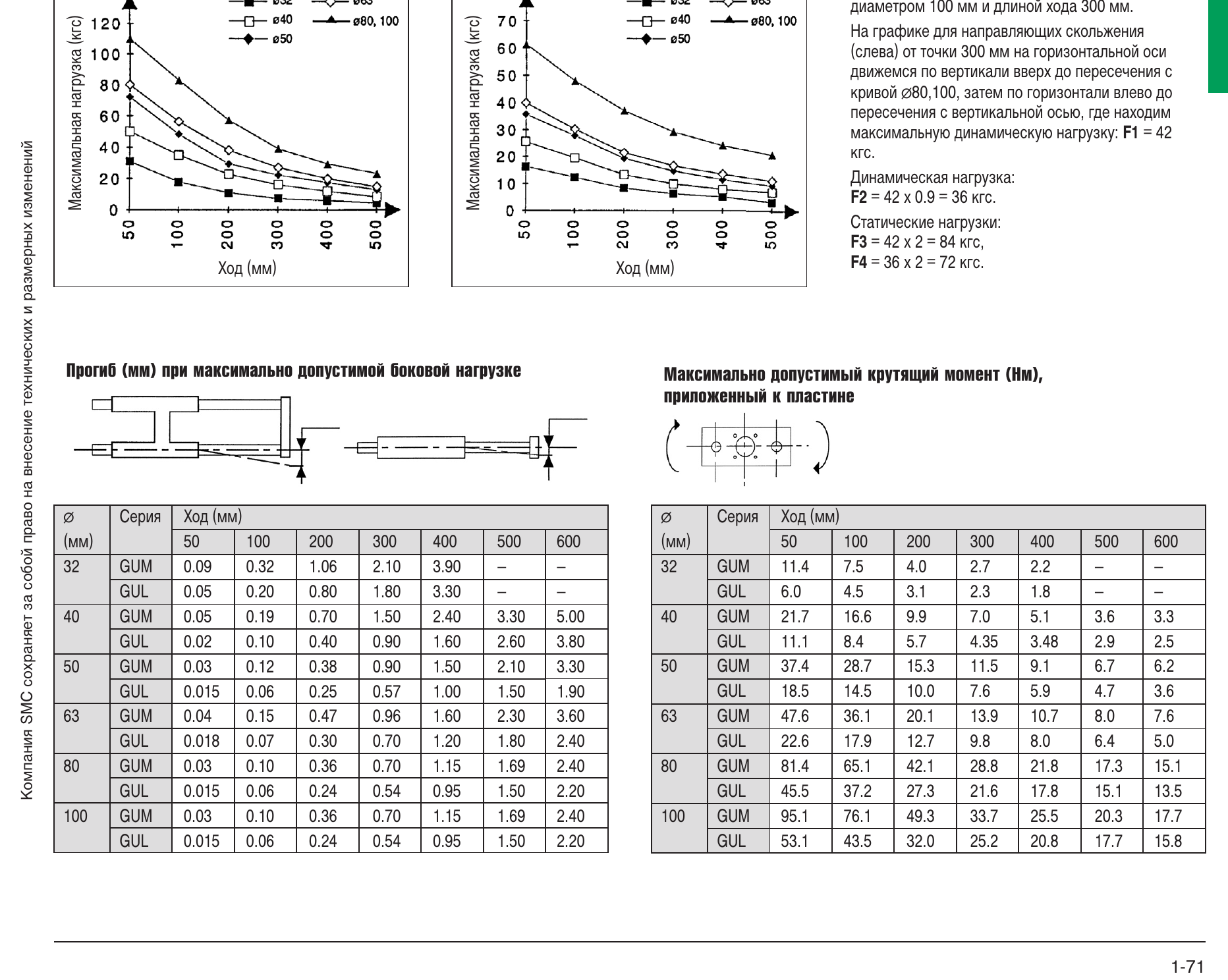

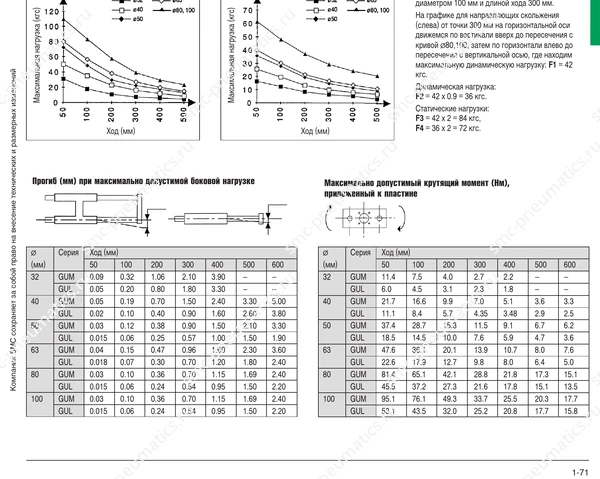

Обозначение и размеры направляющих SMC GUM/GUL, лист 1 — Обозначение и размеры GUM/GUL, лист 1

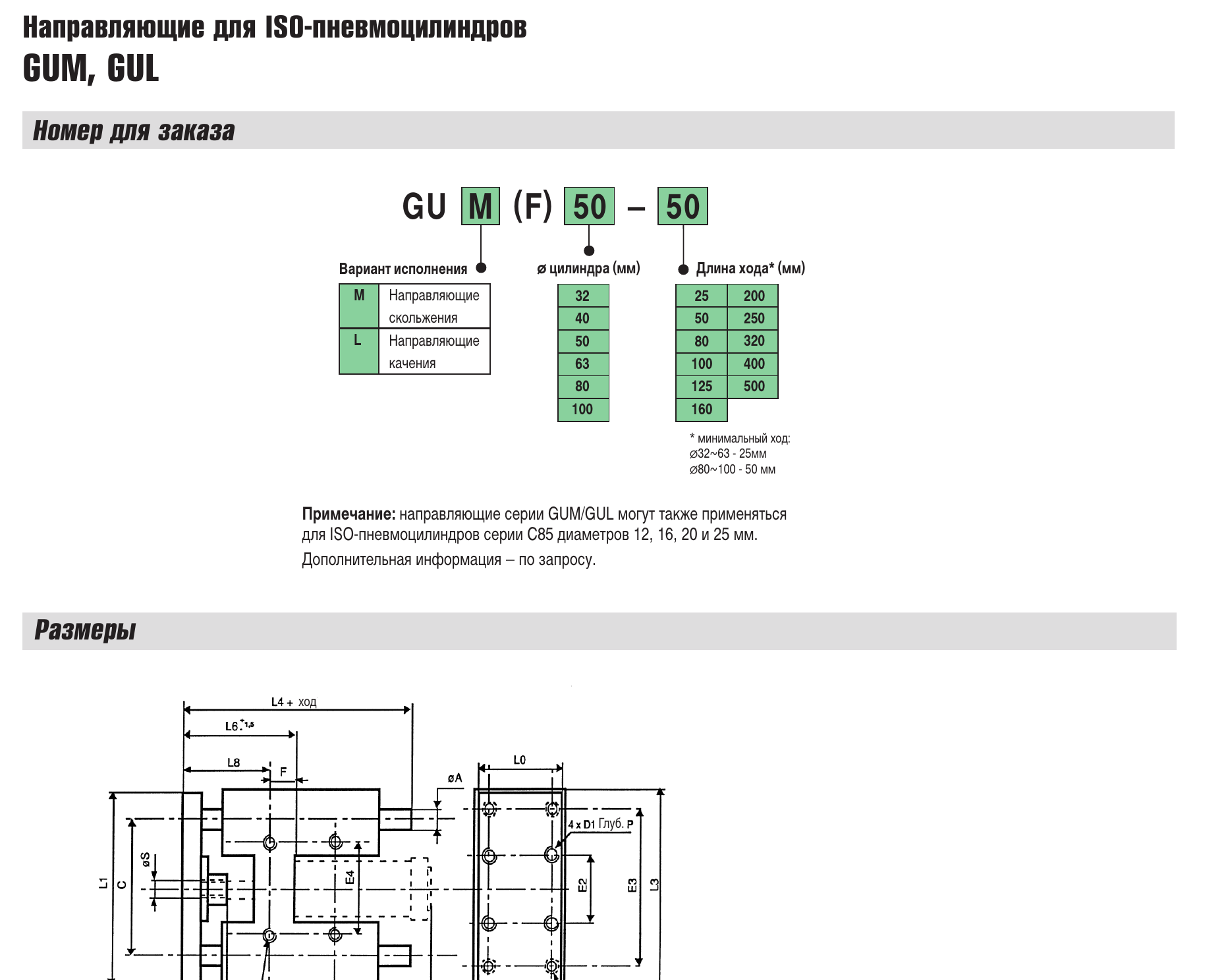

Характеристики направляющих SMC GUM/GUL, лист 2 — Характеристики GUM/GUL, лист 2

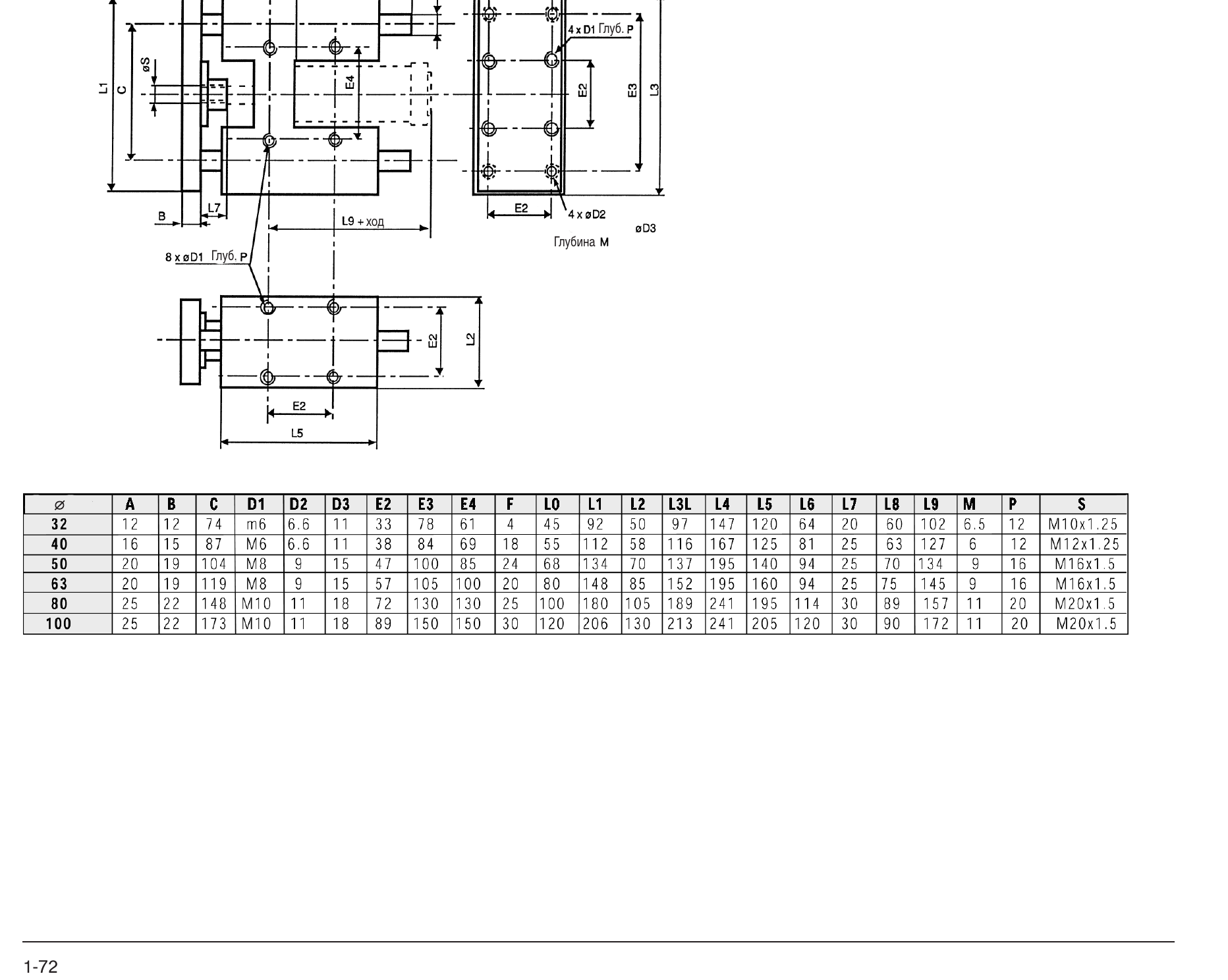

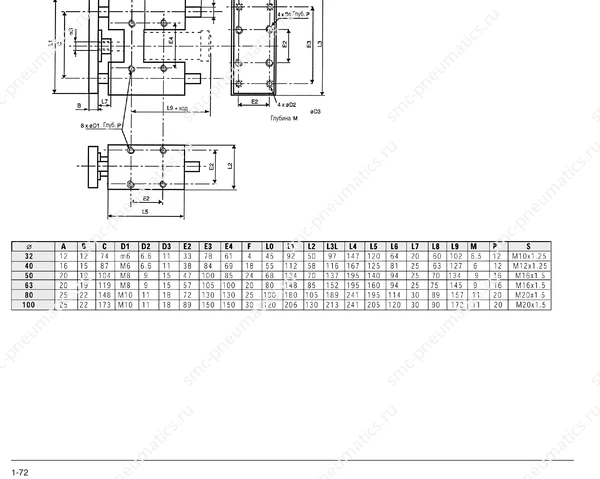

Обозначение и размеры направляющих SMC GUM/GUL, лист 2 — Обозначение и размеры GUM/GUL, лист 2

Компонент SMCCG5

Пневмоцилиндр из нержавеющей стали

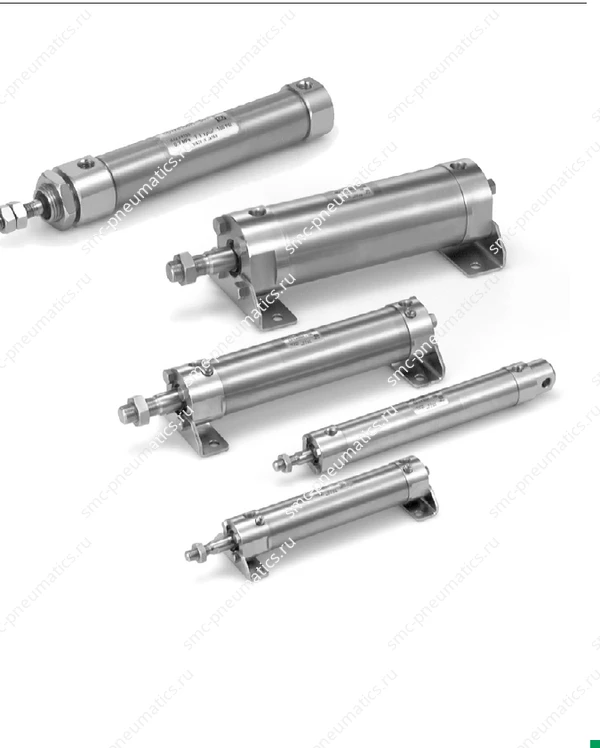

Пневмоцилиндры из нержавеющей стали SMC CG5

Цилиндры CG5 предназначены для пищевого, медицинского и другого оборудования с повышенными требованиями к коррозионной стойкости и санитарной обработке.

Диаметр поршня: 20–100 мм
Рабочее давление: 0,05–1 МПа
Скорость: 50–1000 мм/с
Температура: −10…70 °C

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики CG5

Материал основных деталей: нержавеющая сталь
Испытательное давление: 1,5 МПа
Температура с датчиками: −10…60 °C
Демпфирование: упругое или пневматическое
Назначение: пищевое, медицинское и коррозионностойкое оборудование

Технические материалы CG5

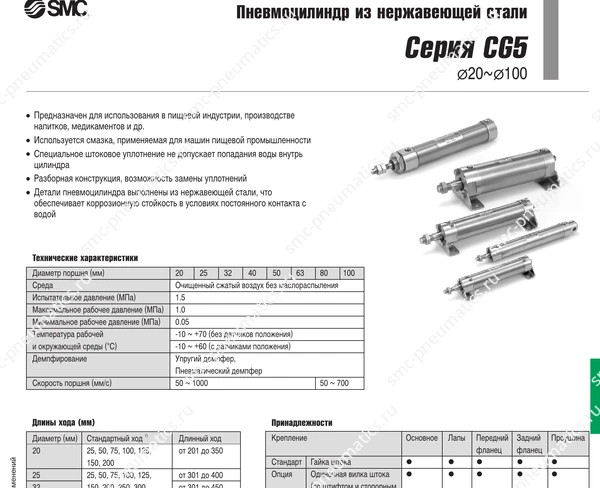

Технические данные SMC CG5, лист 1 — Технические данные CG5, лист 1

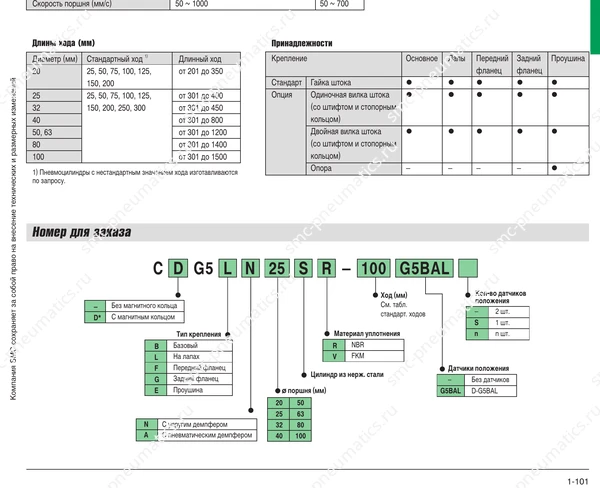

Обозначение, конструкция и размеры SMC CG5, лист 1 — Обозначение, конструкция и размеры CG5, лист 1

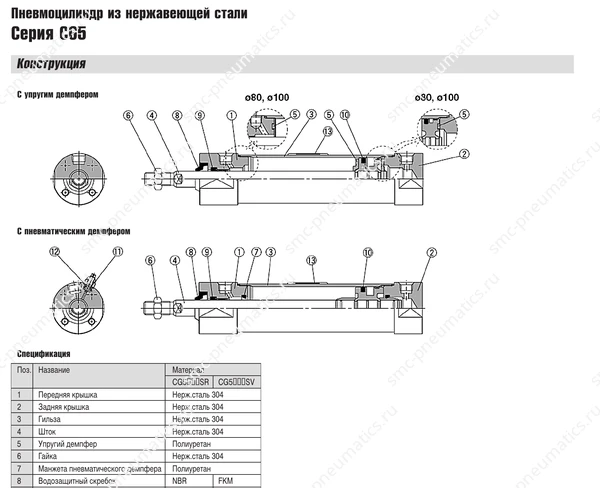

Технические данные SMC CG5, лист 2 — Технические данные CG5, лист 2

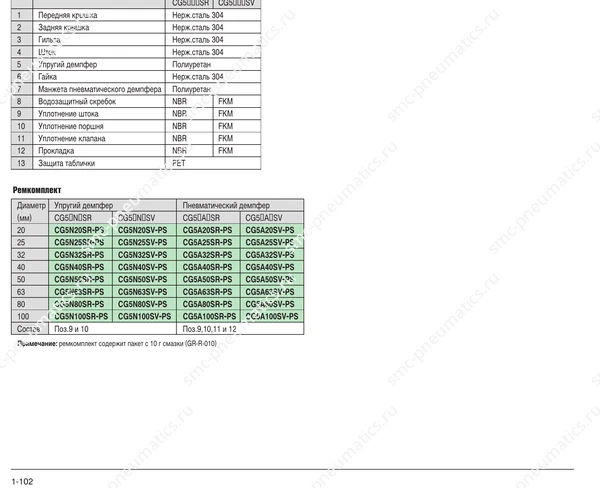

Обозначение, конструкция и размеры SMC CG5, лист 2 — Обозначение, конструкция и размеры CG5, лист 2

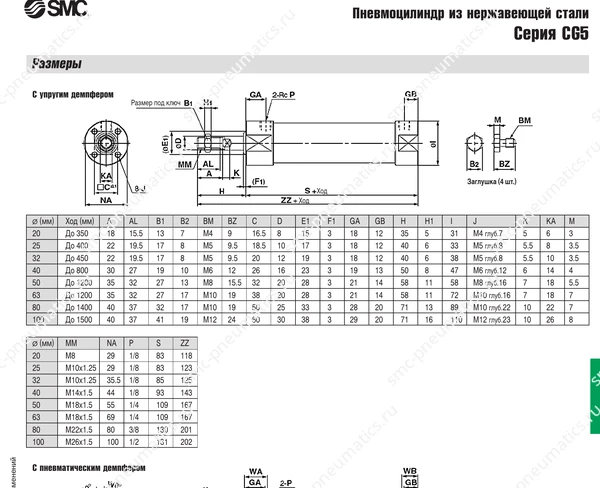

Технические данные SMC CG5, лист 3 — Технические данные CG5, лист 3

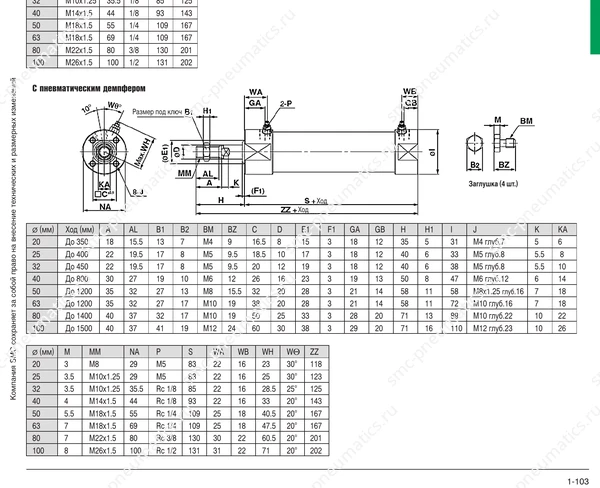

Обозначение, конструкция и размеры SMC CG5, лист 3 — Обозначение, конструкция и размеры CG5, лист 3

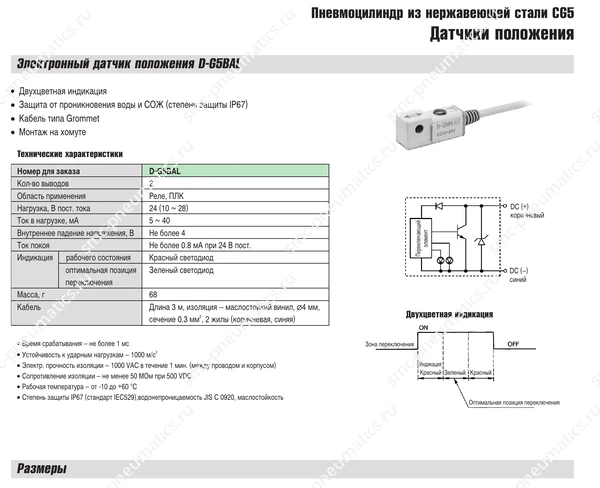

Технические данные SMC CG5, лист 4 — Технические данные CG5, лист 4

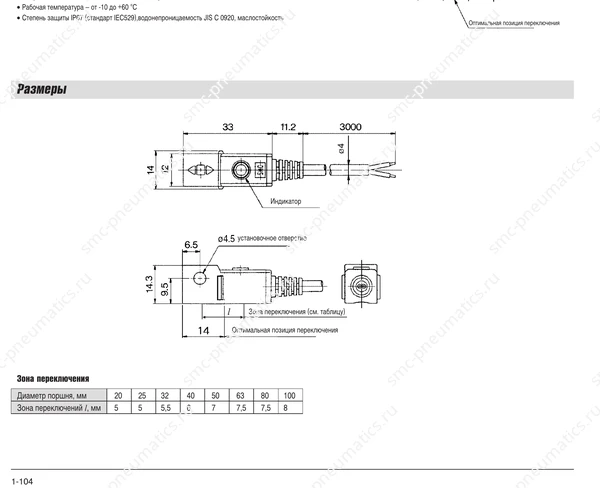

Обозначение, конструкция и размеры SMC CG5, лист 4 — Обозначение, конструкция и размеры CG5, лист 4

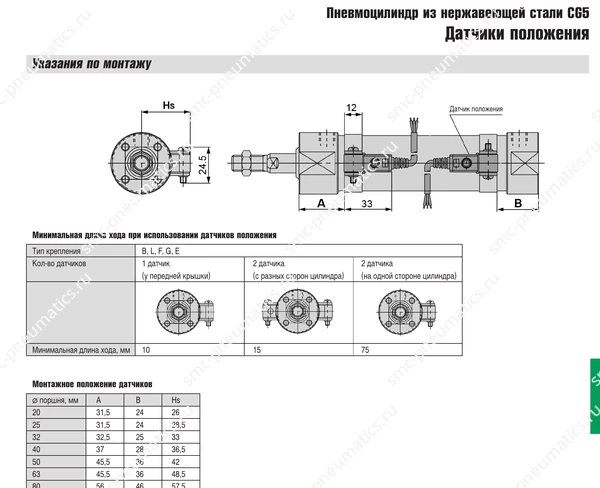

Технические данные SMC CG5, лист 5 — Технические данные CG5, лист 5

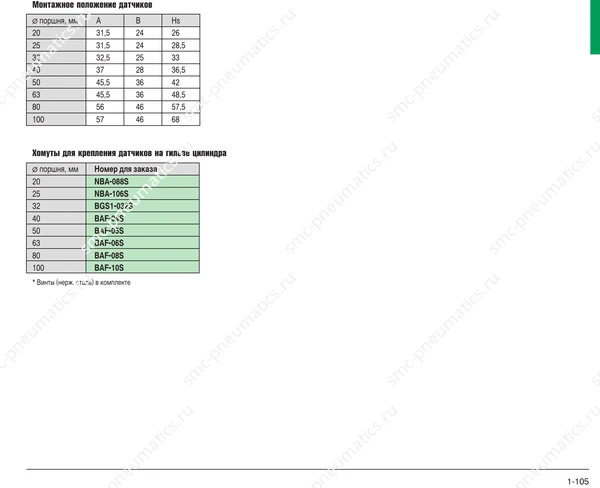

Обозначение, конструкция и размеры SMC CG5, лист 5 — Обозначение, конструкция и размеры CG5, лист 5

Компонент SMCCS1

Пневмоцилиндр большого диаметра

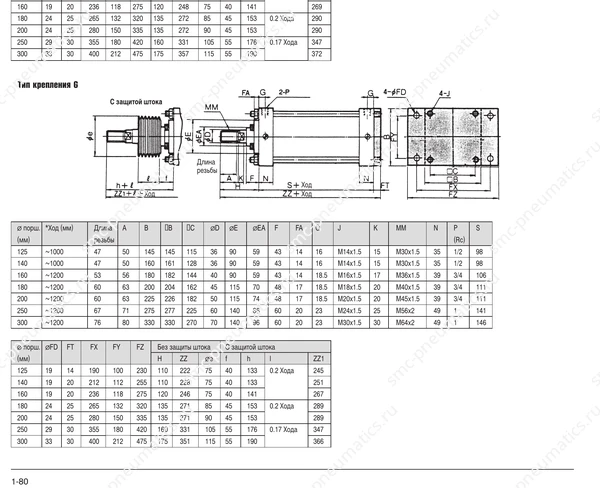

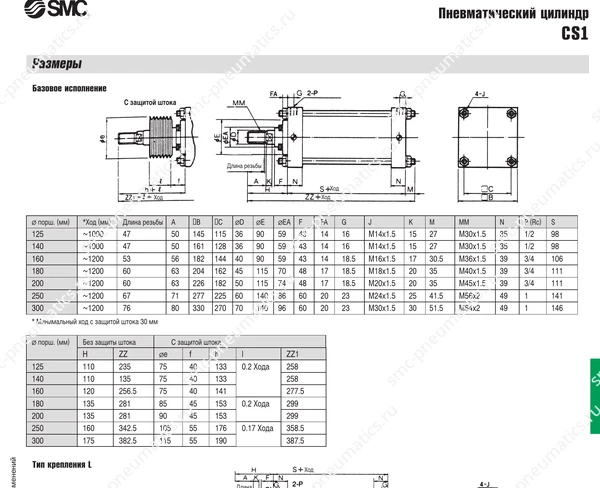

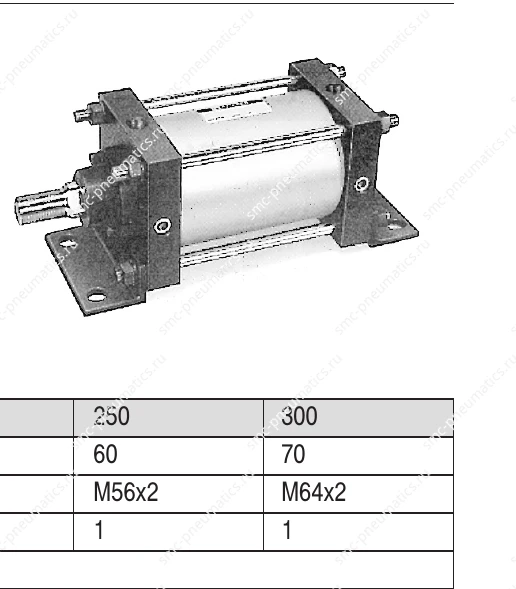

Пневмоцилиндры большого диаметра SMC CS1

Цилиндры CS1 диаметром до 300 мм развивают усилие до 68 500 Н, оснащаются регулируемым пневматическим демпфированием и доступны в исполнении с двусторонним штоком.

Диаметр поршня: 125–300 мм
Усилие: до 68500 Н
Рабочее давление: 0,05–0,97 МПа
Скорость: 50–500 мм/с

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.
