Пневмораспределитель SMC VSH

Пневмораспределитель с ручным управлением

Пневмораспределитель с ручным управлением SMC VSH

Распределители VSH имеют ручное управление и выпускаются в схемах 5/2, 5/3, 4/2 и 4/3.

Схемы
5/2, 5/3, 4/2, 4/3
Максимальное давление
1 МПа
Присоединение
Rc1/8…Rc3/8
Расход
785–982 норм. л/мин
Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики VSH

Управление
Ручное
Максимальное рабочее давление
1 МПа
Давление пилотного воздуха
0,15–1 МПа
Присоединительная резьба
Rc1/8…Rc3/8
Расход
785–982 норм. л/мин
Золотник
Нержавеющая сталь

Технические материалы VSH

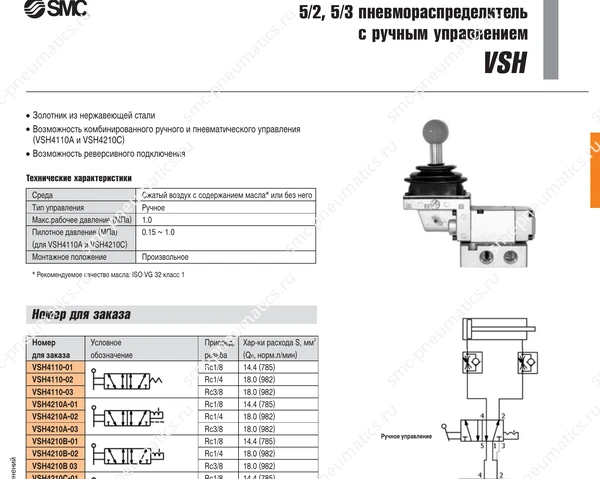

Характеристики VSH, лист 1

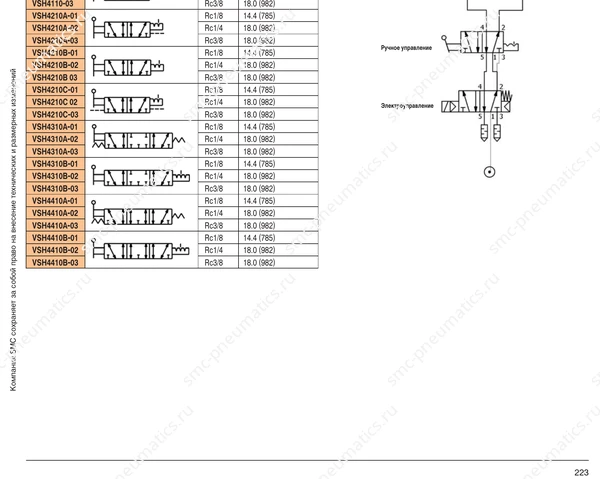

Исполнения и размеры VSH, лист 1

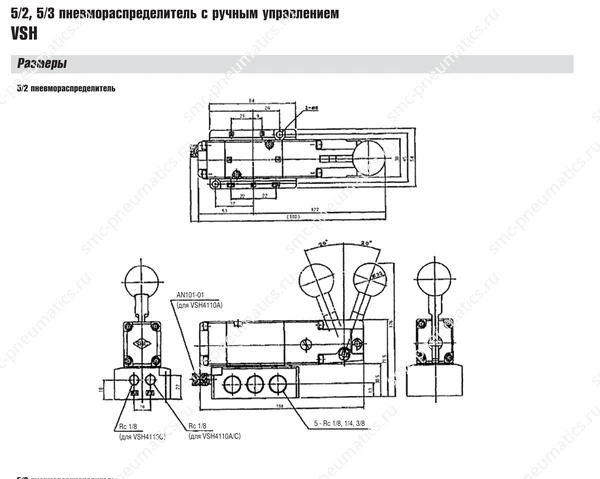

Характеристики VSH, лист 2

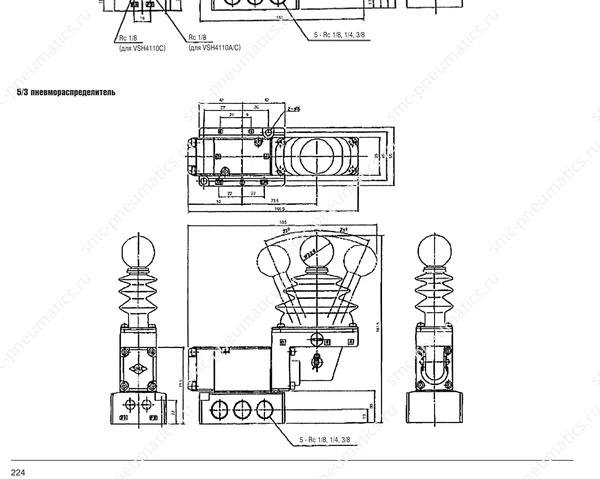

Исполнения и размеры VSH, лист 2
Компонент SMCEVZM550

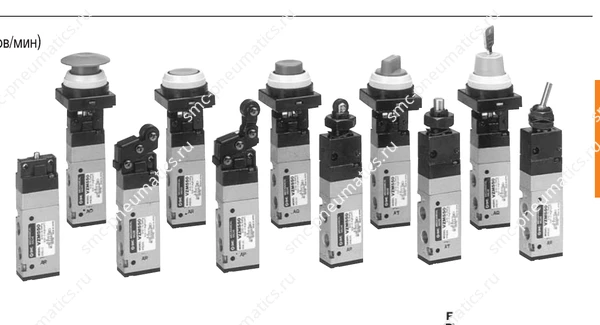

Механические пневмораспределители SMC EVZM550

5/2 механический пневмораспределитель

Пневмораспределители SMC EVZM550 с механическим управлением

Распределители EVZM550 выпускаются с несколькими типами механического привода и рассчитаны на высокую частоту срабатывания.

Рабочее давление
0,15–0,7 МПа
Расход
590 норм. л/мин
Частота
300 циклов/мин
Температура
5–60 °C
Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики EVZM550

Присоединение
G1/8
Управление
ролик, кнопка, переключатель, тумблер
Масса базового исполнения
130 г
Монтажное положение
произвольное

Технические материалы EVZM550

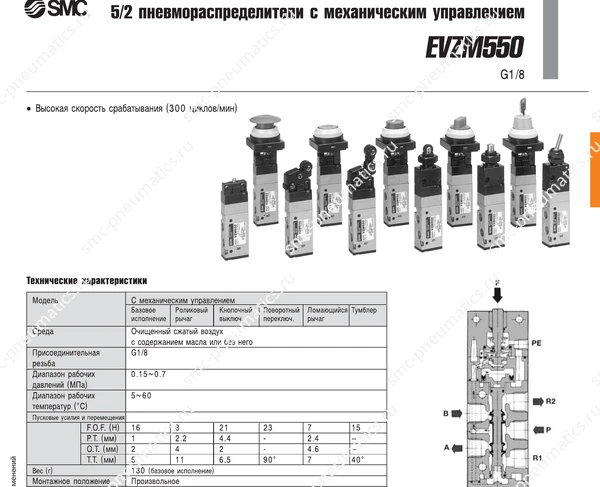

Технические данные EVZM550, лист 1

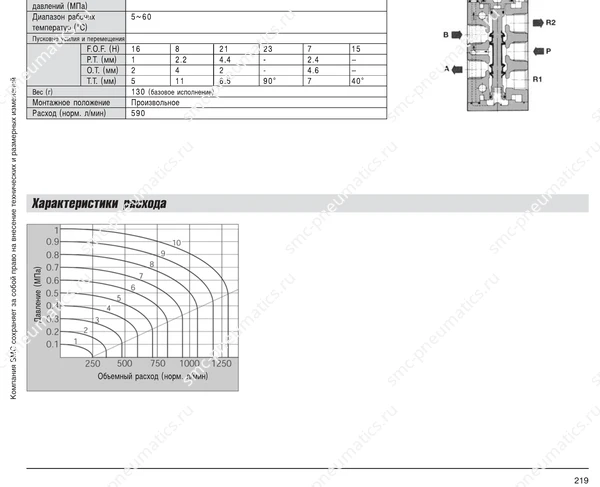

Обозначение, конструкция и размеры EVZM550, лист 1

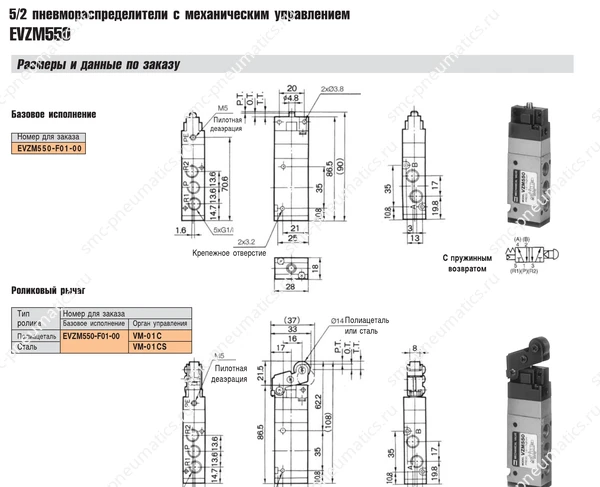

Технические данные EVZM550, лист 2

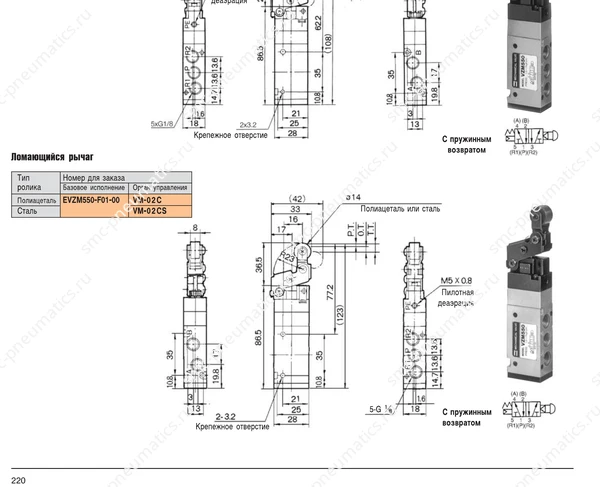

Обозначение, конструкция и размеры EVZM550, лист 2

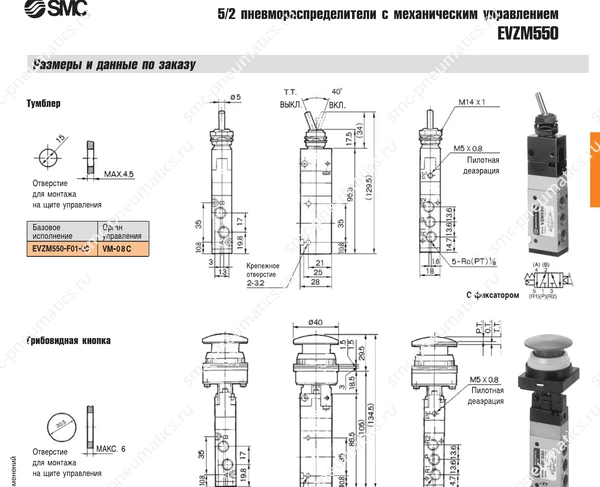

Технические данные EVZM550, лист 3

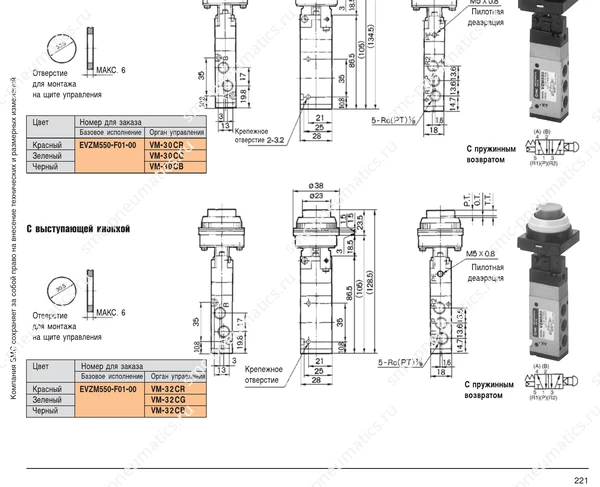

Обозначение, конструкция и размеры EVZM550, лист 3

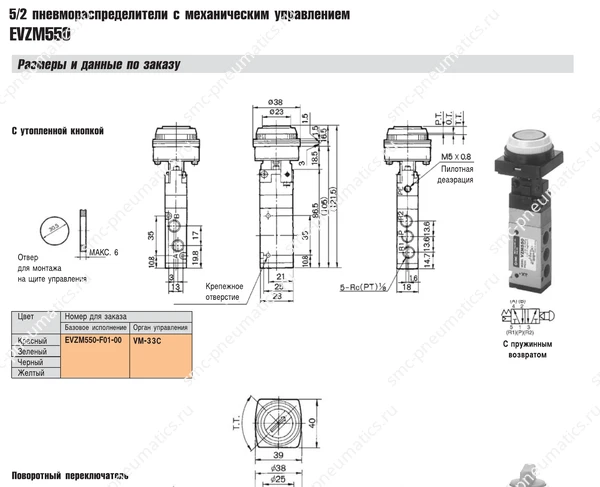

Технические данные EVZM550, лист 4

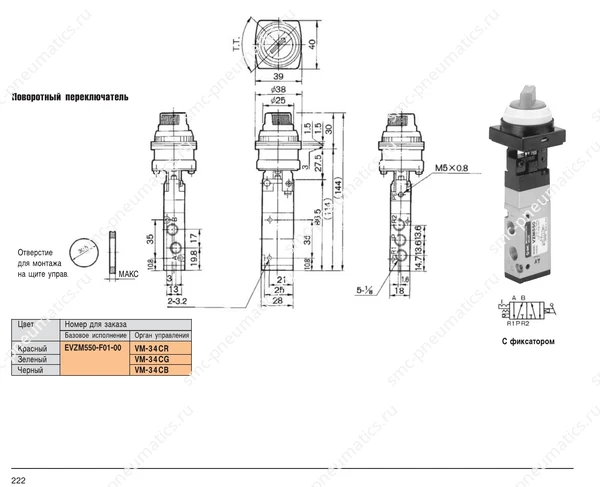

Обозначение, конструкция и размеры EVZM550, лист 4
