Компонент SMCEAP100
Предохранительный клапан EAP100

Контроль давления в пневмосистеме · SMC

Предохранительный клапан EAP100

Предохранительный клапан EAP100 для контроля давления в пневмосистеме. Клапан закрыт ниже установленного давления и открывается при его превышении.

Исполнения
EAP100-F01 и EAP100-F02
Присоединительная резьба
G1/8 или G1/4
Испытательное давление
1,5 МПа
Диапазон регулировки
0,05-0,7 МПа
Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Технические данные

Характеристики EAP100

Исполнения
EAP100-F01 и EAP100-F02
Присоединительная резьба
G1/8 или G1/4
Испытательное давление
1,5 МПа
Диапазон регулировки
0,05-0,7 МПа
Рабочая температура
-5-60 °C
Крепёжный угольник
B21-1P, заказывается отдельно

EAP100

Исполнения и принадлежность

Исполнения клапана различаются присоединительной резьбой.

ОбозначениеТипПрисоединение или условие
EAP100-F01предохранительный клапанG1/8
EAP100-F02предохранительный клапанG1/4
B21-1Pкрепёжный угольникзаказывается отдельно

Размеры и расходная характеристика EAP100

Габаритные размеры и расходная характеристика
Компонент SMCINA-13-1014

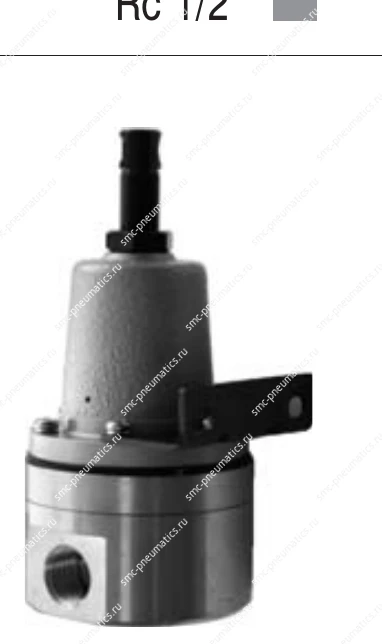

Предохранительный клапан SMC INA-13-1014

Предохранительный клапан SMC

Предохранительный клапан SMC INA-13-1014

Клапан INA-13-1014 контролирует давление в пневмосистеме: остаётся закрытым ниже настройки и открывается при её превышении.

Резьба
Rc 1/2
Регулировка
0,05–1,27 МПа
Макс. давление
2,0 МПа
Температура
−5…+60 °C
Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Технические данные

Характеристики INA-13-1014

Присоединительная резьба
Rc 1/2
Испытательное давление
3,0 МПа
Максимальное рабочее давление
2,0 МПа
Диапазон регулировки
0,05–1,27 МПа
Диапазон рабочих температур
−5…+60 °C
Рабочая среда
сжатый воздух; при низкой температуре использовать сухой воздух

Обозначения, конструкция и размеры INA-13-1014

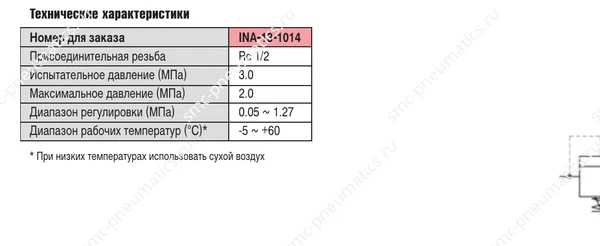

Технические характеристики

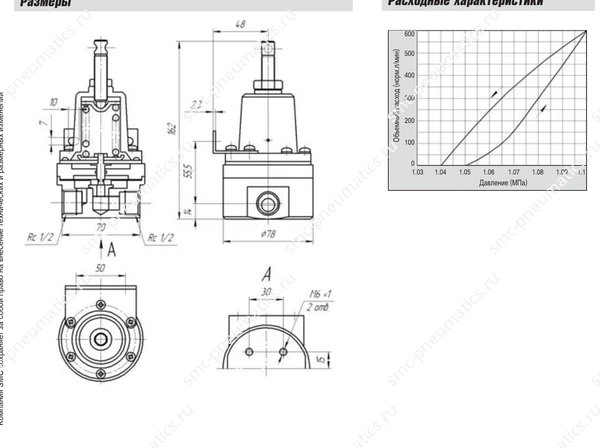

Размеры и расходная характеристика
