Компонент SMCAMG

Водоотделитель для сжатого воздуха

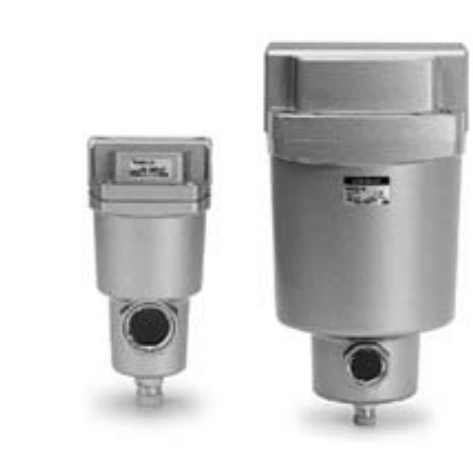

Водоотделители SMC AMG

Водоотделители AMG удаляют из сжатого воздуха капельную влагу и водяной туман методом коалесценции.

Отделение воды: 99 %
Поток: до 12 000 л/мин
Давление: до 1,0 МПа
Температура: 5–60 °C

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Технические данные

Характеристики AMG

Серии: AMG150C–AMG550C, AMG650–AMG850
Номинальный расход: 300–12 000 л/мин, в зависимости от типоразмера
Присоединение: G1/8–G2, в зависимости от типоразмера
Эффективность отделения воды: 99 %
Максимальное рабочее давление: 1,0 МПа; вариант H — 1,6 МПа
Минимальное рабочее давление: 0,05 МПа
Температура: 5–60 °C
Ресурс элемента: 2 года или до перепада давления более 0,1 МПа

Обозначения, конструкция и размеры AMG

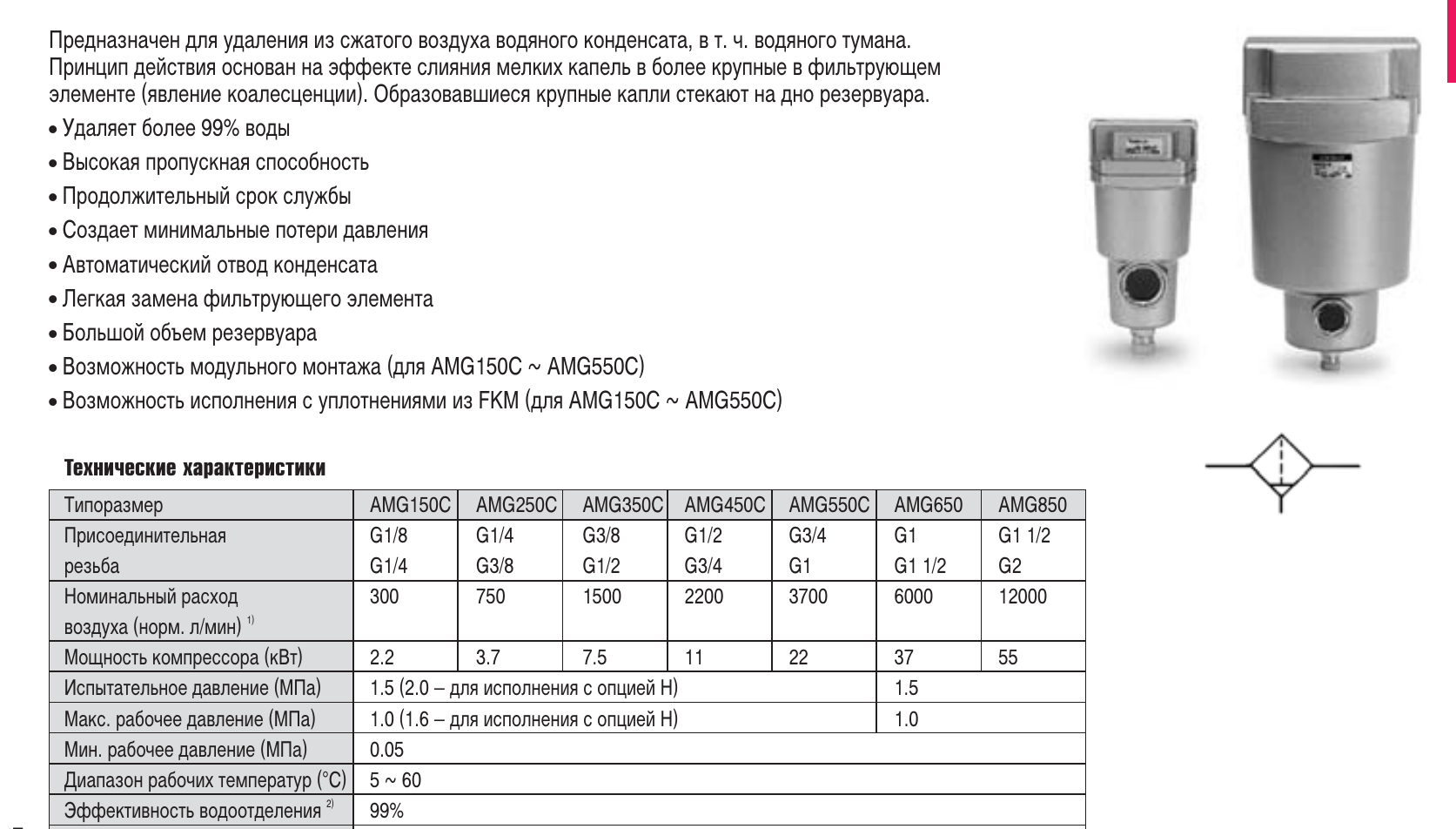

Характеристики серии AMG — AMG — Характеристики серии AMG

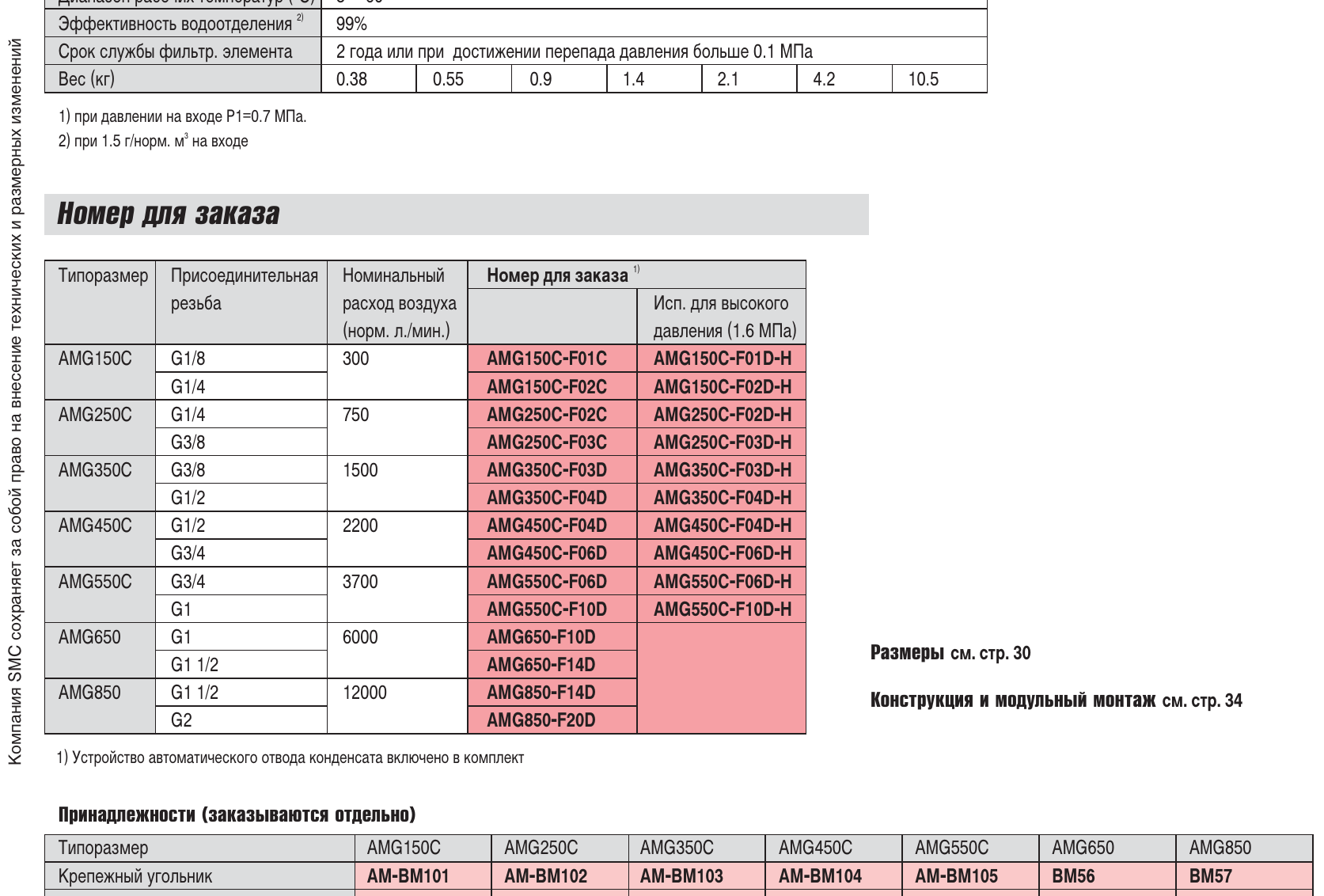

Обозначение и варианты исполнения — AMG — Обозначение и варианты исполнения

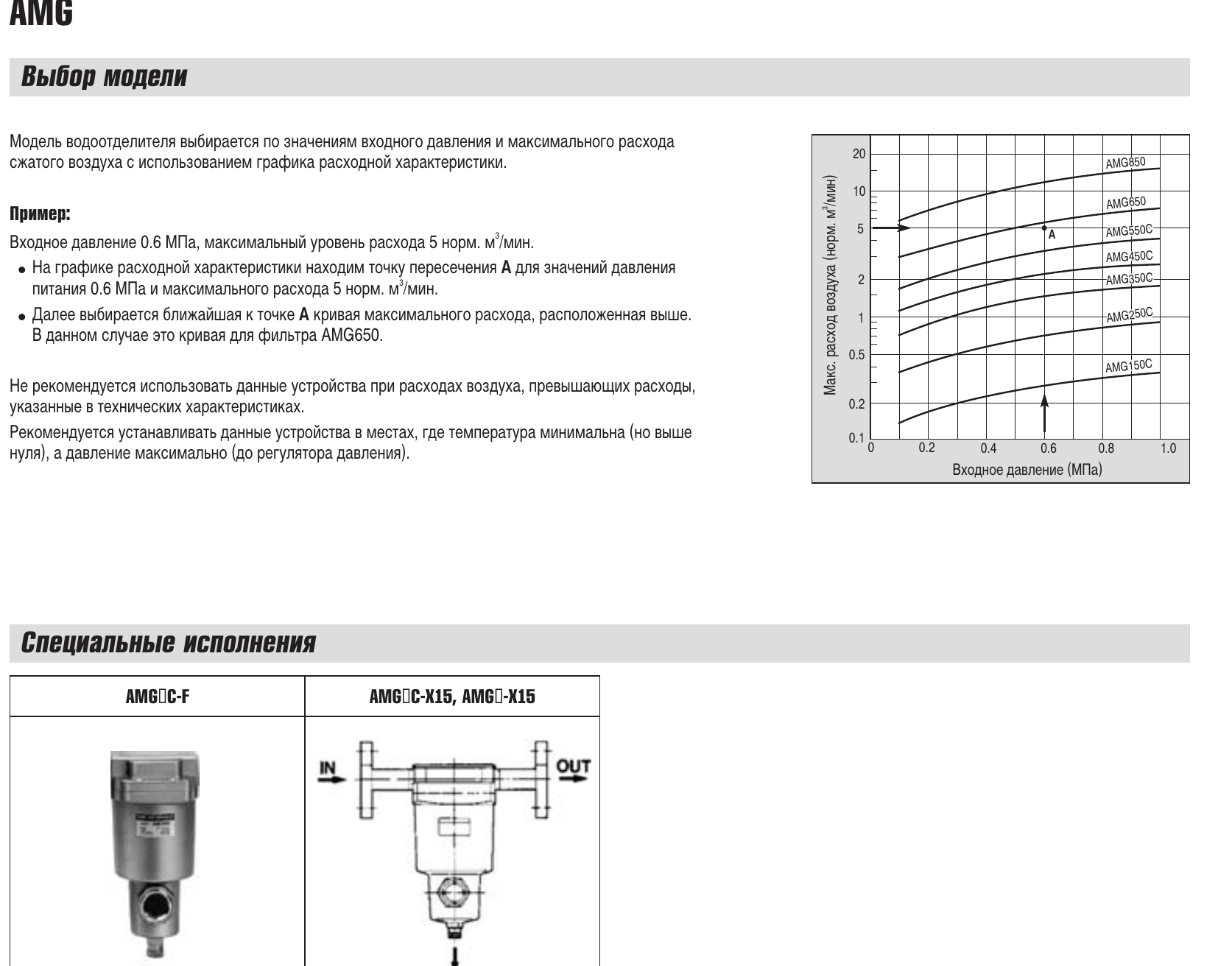

Выбор модели и специальные исполнения — AMG — Выбор модели и специальные исполнения

Компонент SMCAM

Микрофильтр для сжатого воздуха

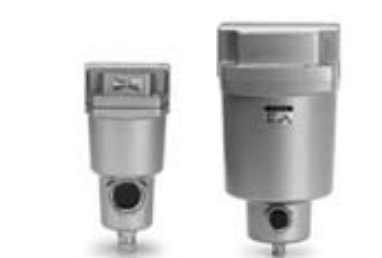

Микрофильтры SMC AM

Микрофильтры AM удаляют масляный туман и твёрдые частицы размером более 0,3 мкм из сжатого воздуха.

Фильтрация: 0,3 мкм
Масло на выходе: до 1 мг/м³
Поток: до 12 000 л/мин
Температура: 5–60 °C

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Технические данные

Характеристики AM

Серии: AM150C–AM550C, AM650–AM850
Номинальный расход: 300–12 000 л/мин, в зависимости от типоразмера
Присоединение: G1/8–G2, в зависимости от типоразмера
Тонкость фильтрации: 0,3 мкм
Содержание масла на выходе: не более 1 мг/м³
Максимальное рабочее давление: 1,0 МПа; вариант H — 1,6 МПа
Минимальное рабочее давление: 0,05 МПа
Температура: 5–60 °C
Ресурс элемента: 2 года или до перепада давления более 0,1 МПа

Обозначения, конструкция и размеры AM

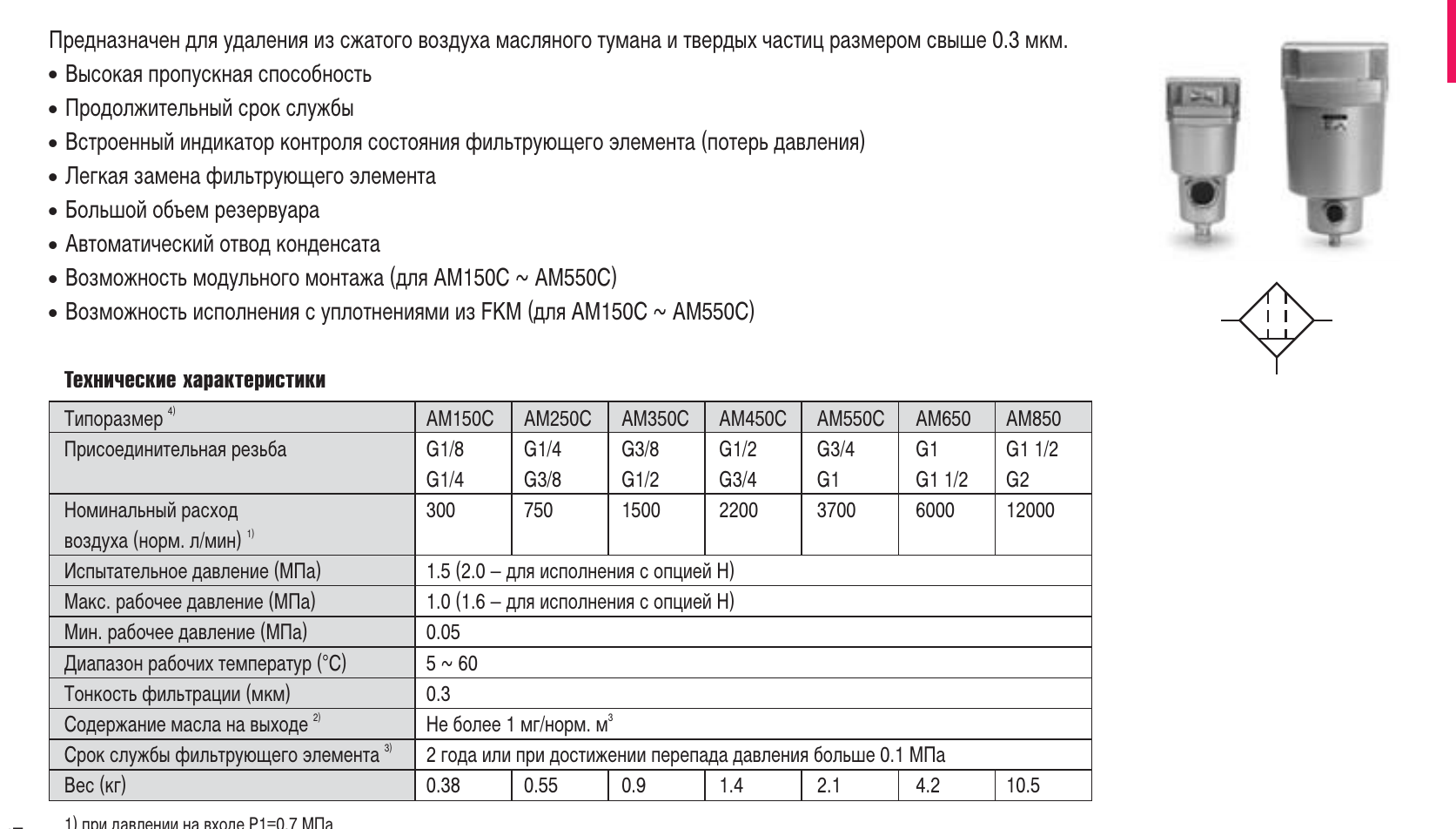

Характеристики серии AM — AM — Характеристики серии AM

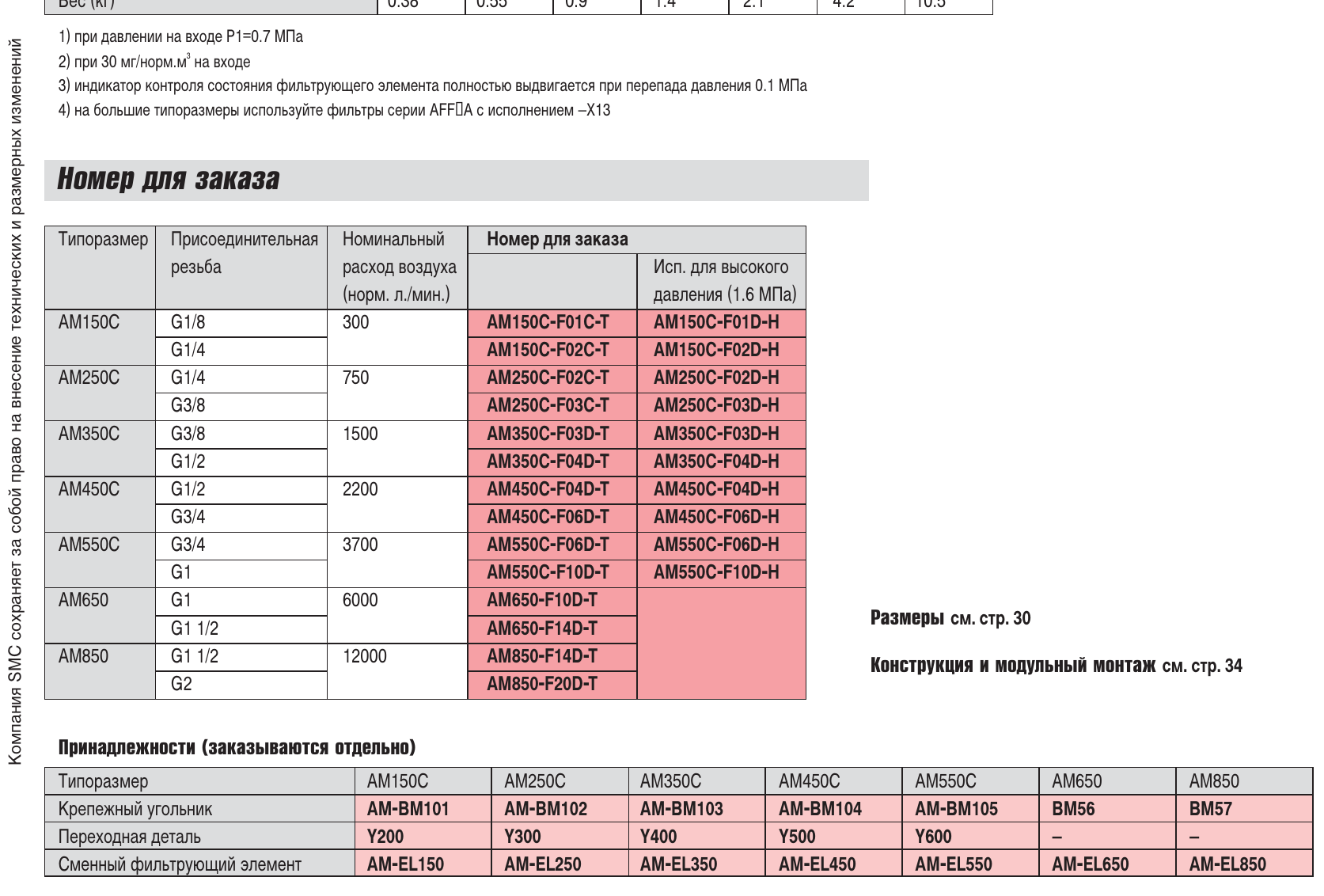

Обозначение и варианты исполнения — AM — Обозначение и варианты исполнения

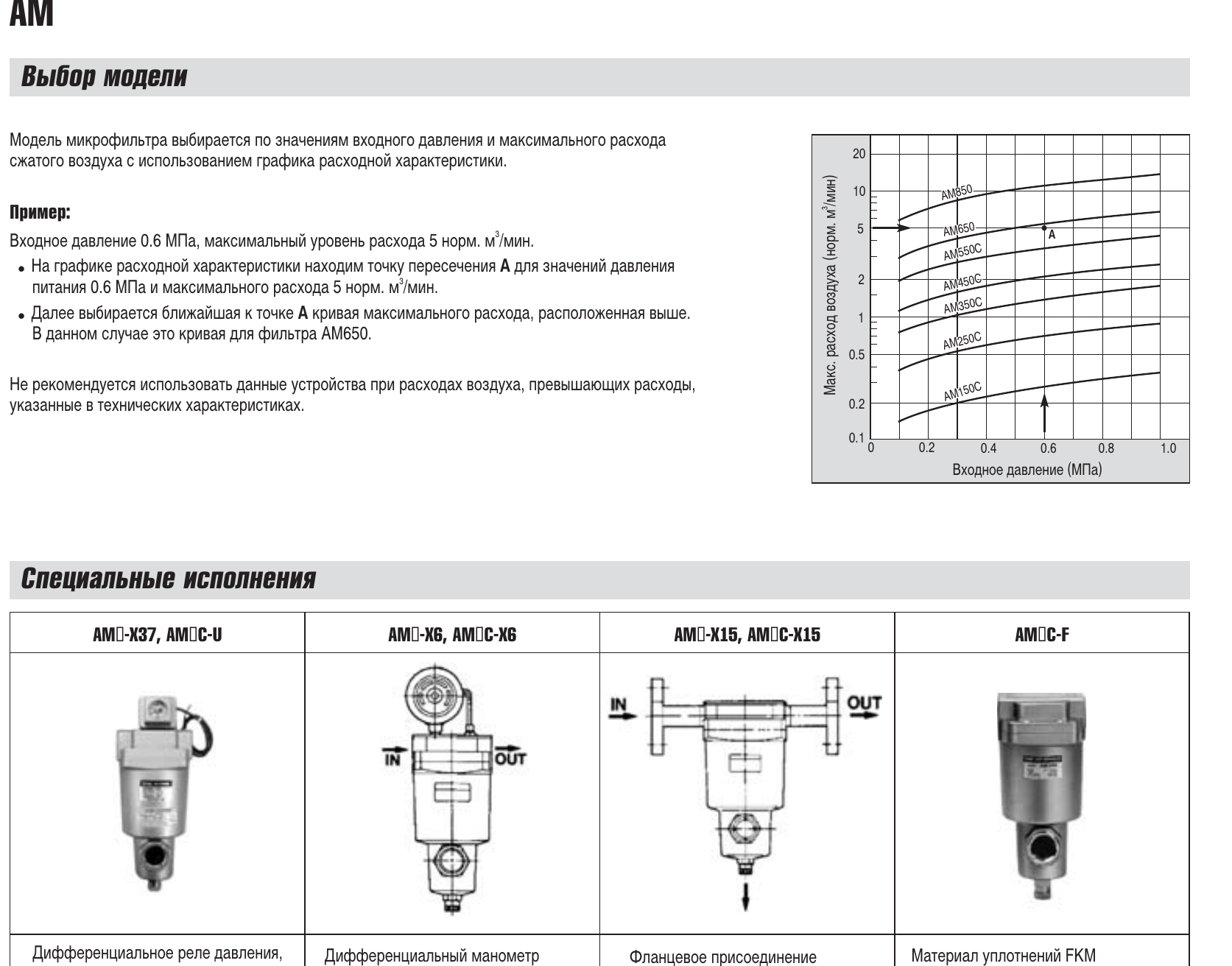

Выбор модели и специальные исполнения — AM — Выбор модели и специальные исполнения

Компонент SMCAMH

Субмикрофильтр с предфильтром

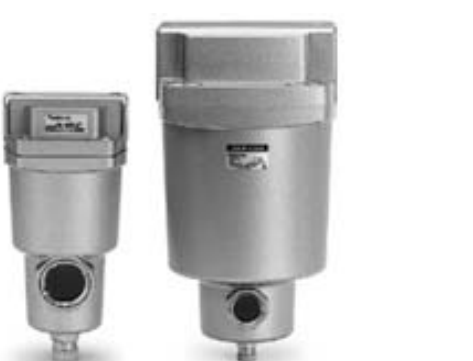

Субмикрофильтры с предфильтром SMC AMH

Субмикрофильтры AMH объединяют ступени AM и AMD для финишной очистки сжатого воздуха от масляного тумана и частиц.

Фильтрация: 0,01 мкм
Масло на выходе: до 0,1 мг/м³
Поток: до 12 000 л/мин
Температура: 5–60 °C

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Технические данные

Характеристики AMH

Серии: AMH150C–AMH550C, AMH650–AMH850
Номинальный расход: 200–12 000 л/мин, в зависимости от типоразмера
Тонкость фильтрации: 0,01 мкм
Содержание масла на выходе: не более 0,1 мг/м³; при насыщении маслом — 0,01 мг/м³
Максимальное рабочее давление: 1,0 МПа; вариант H — 1,6 МПа
Минимальное рабочее давление: 0,05 МПа
Температура: 5–60 °C
Ресурс элемента: 2 года или до перепада давления более 0,1 МПа

Обозначения, конструкция и размеры AMH

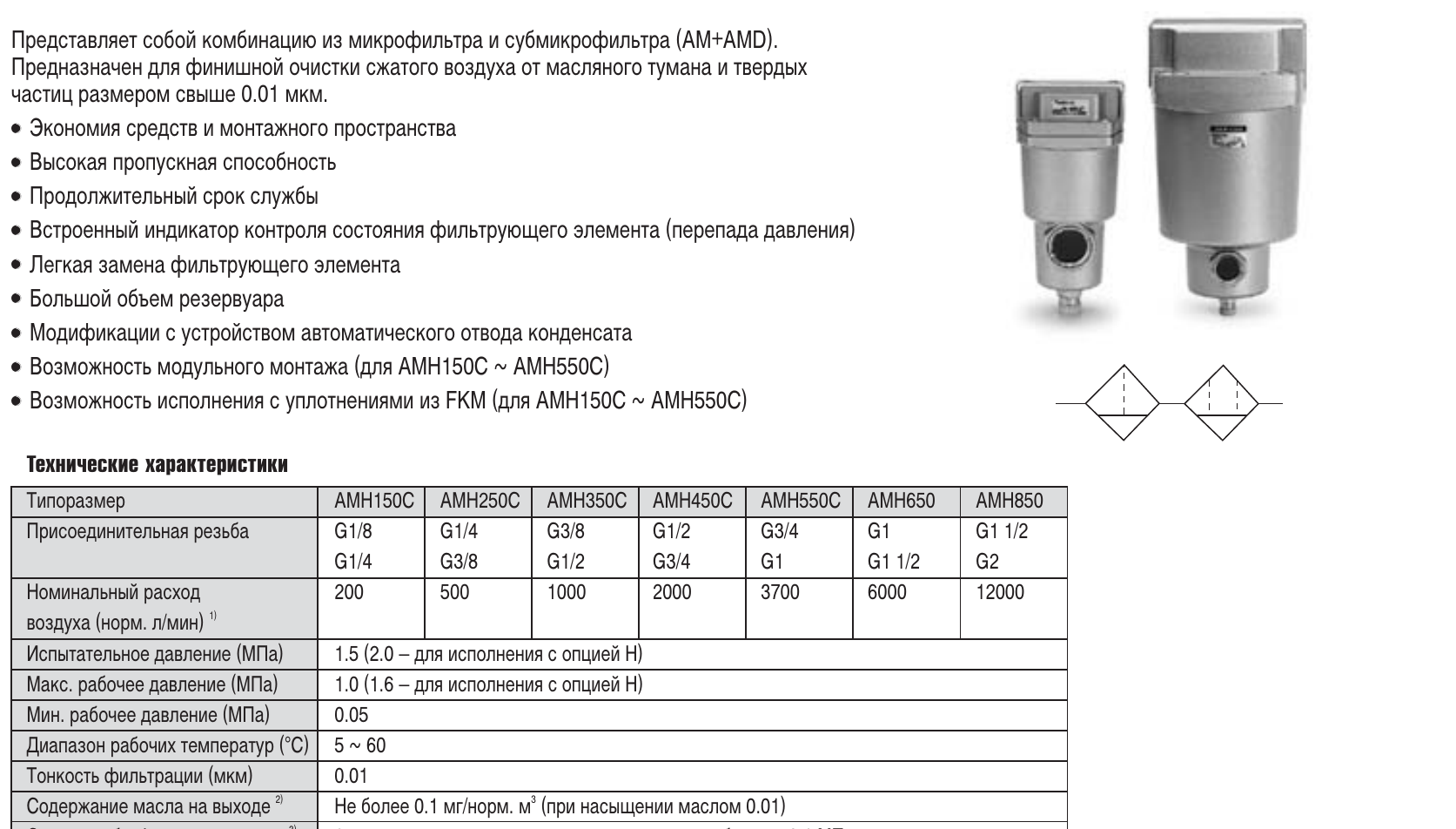

Характеристики серии AMH — AMH — Характеристики серии AMH

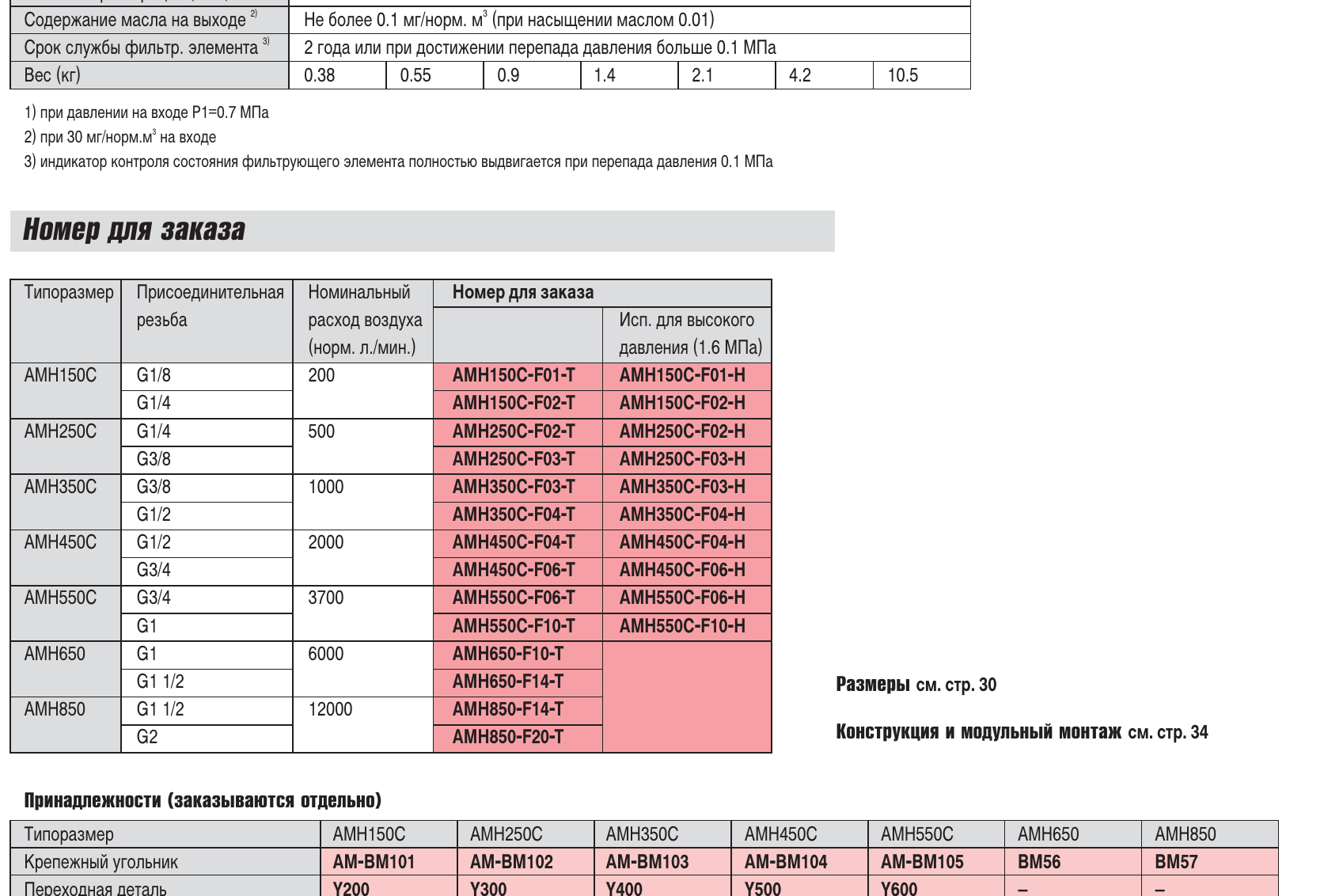

Обозначение и варианты исполнения — AMH — Обозначение и варианты исполнения

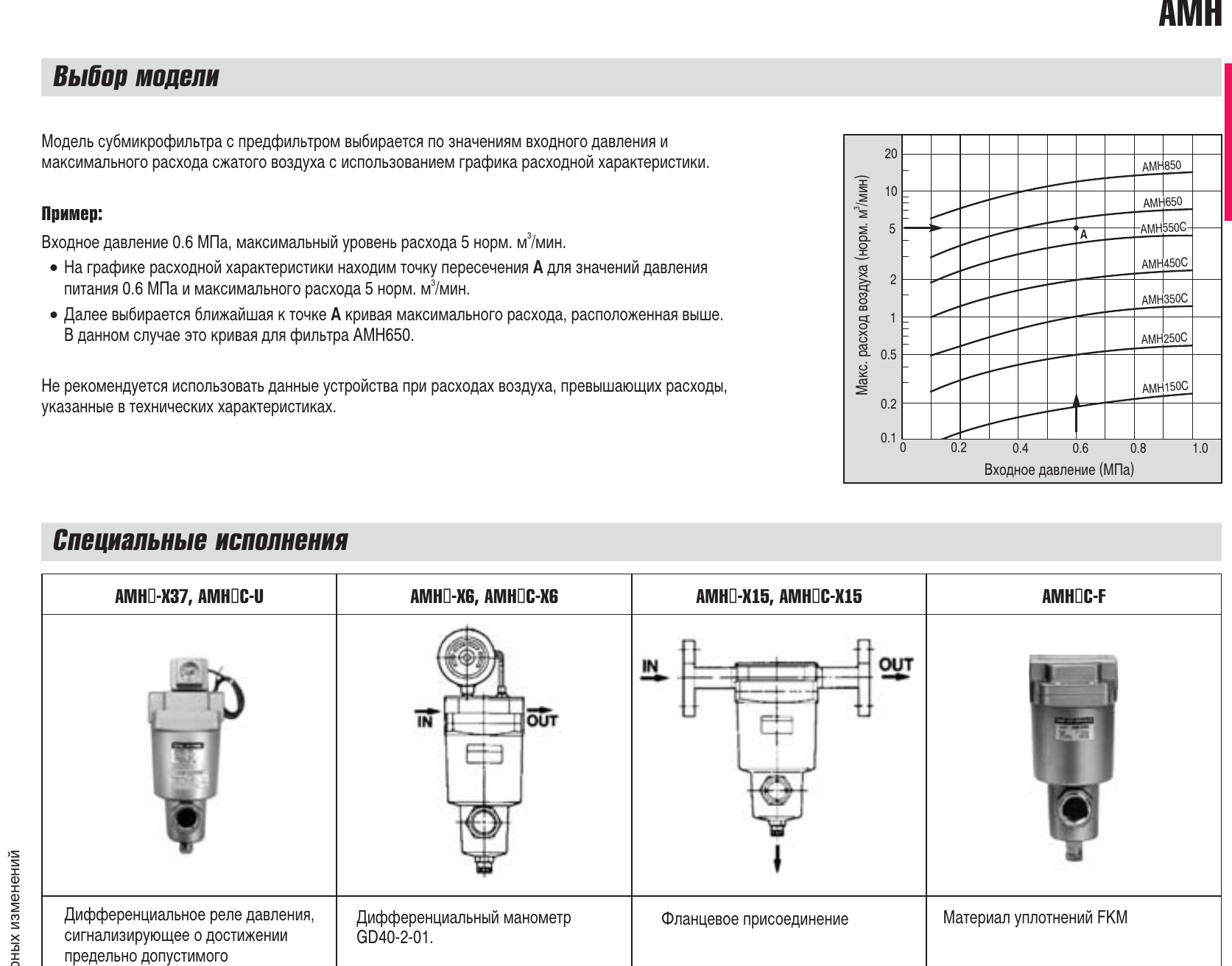

Выбор модели и специальные исполнения — AMH — Выбор модели и специальные исполнения

Компонент SMCAMF

Фильтр с активированным углём

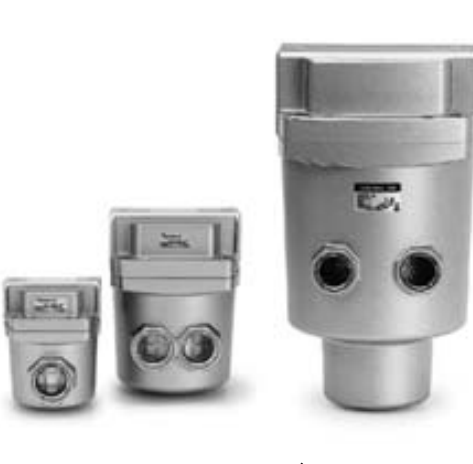

Фильтры-запахопоглотители SMC AMF

Фильтры AMF предназначены для удаления запахов и газообразных примесей из сжатого воздуха после предварительной фильтрации.

Масло на выходе: до 0,004 мг/м³
Эффективность: 99,5 %
Поток: до 12 000 л/мин
Температура: 5–60 °C

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Технические данные

Характеристики AMF

Серии: AMF150C–AMF550C, AMF650–AMF850, AMF800/801/900/901/1000
Номинальный расход: 200–12 000 л/мин, в зависимости от типоразмера
Присоединение: G1/8–G2, в зависимости от типоразмера
Максимальное рабочее давление: 1,0 МПа; вариант H — 1,6 МПа
Минимальное рабочее давление: 0,05 МПа
Температура: 5–60 °C
Тонкость фильтрации: 0,01 мкм
Содержание масла на выходе: не более 0,004 мг/м³
Эффективность удаления примесей: 99,5 %

Обозначения, конструкция и размеры AMF

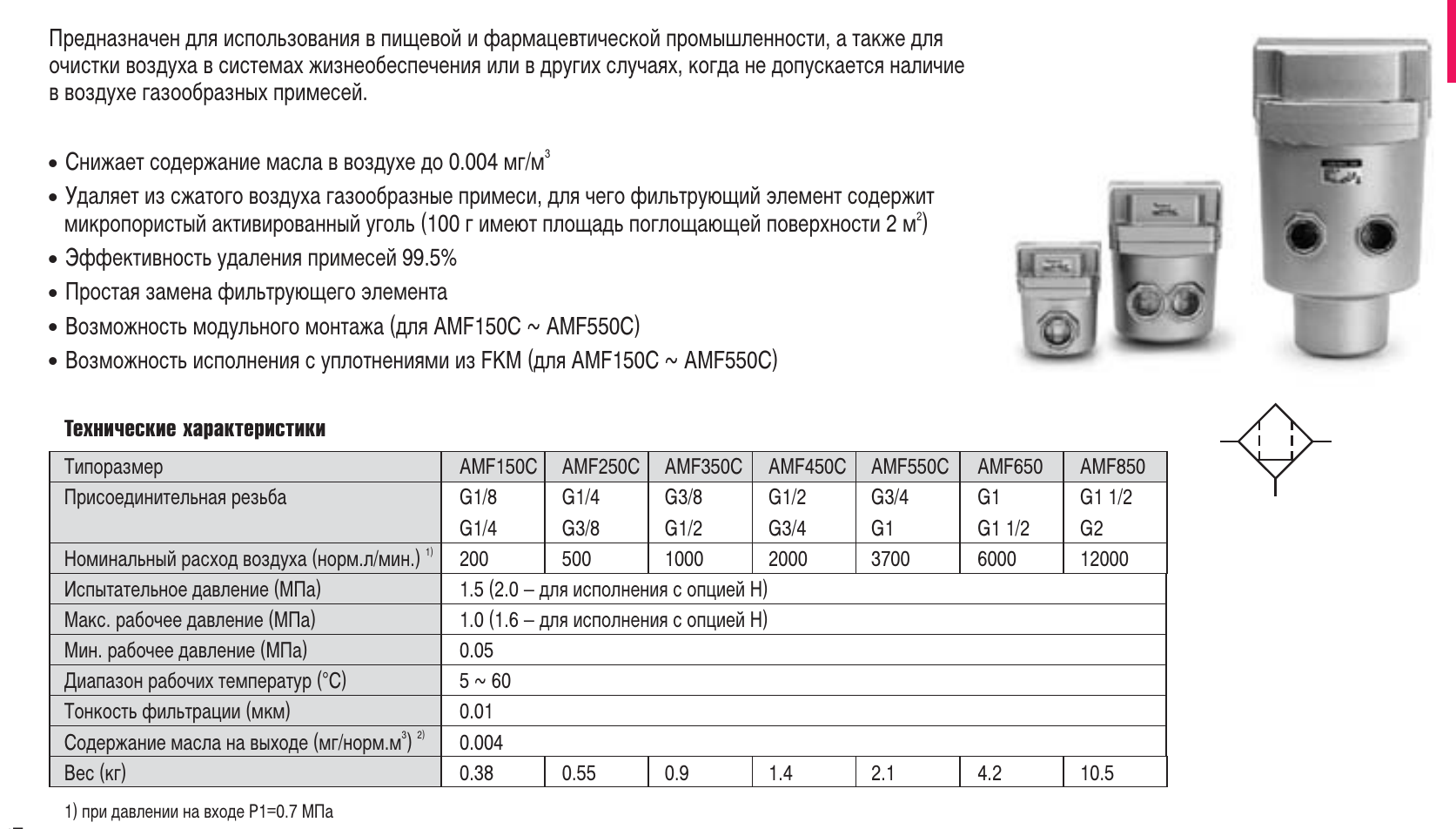

Характеристики серии AMF — AMF — Характеристики серии AMF

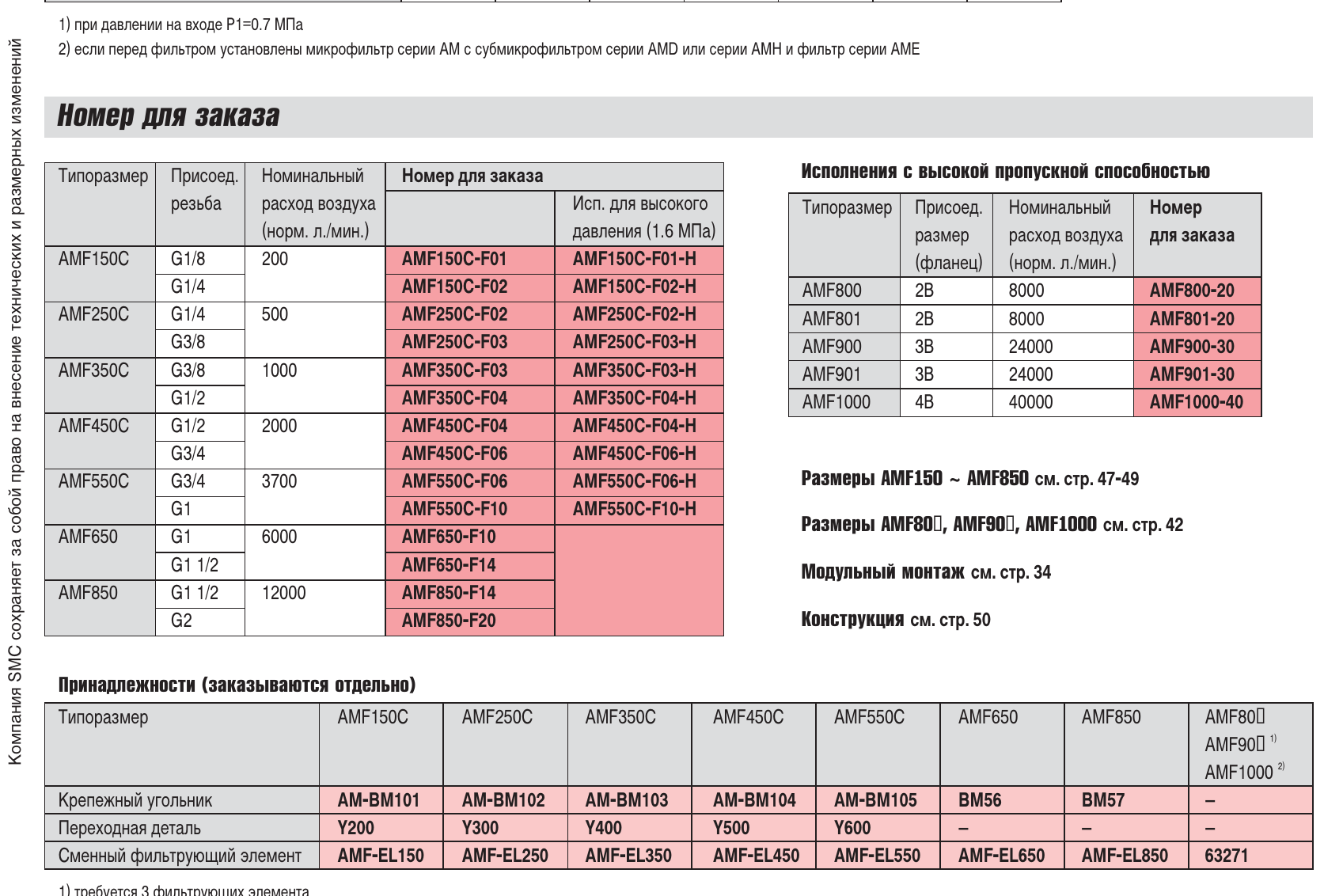

Обозначение и варианты исполнения — AMF — Обозначение и варианты исполнения

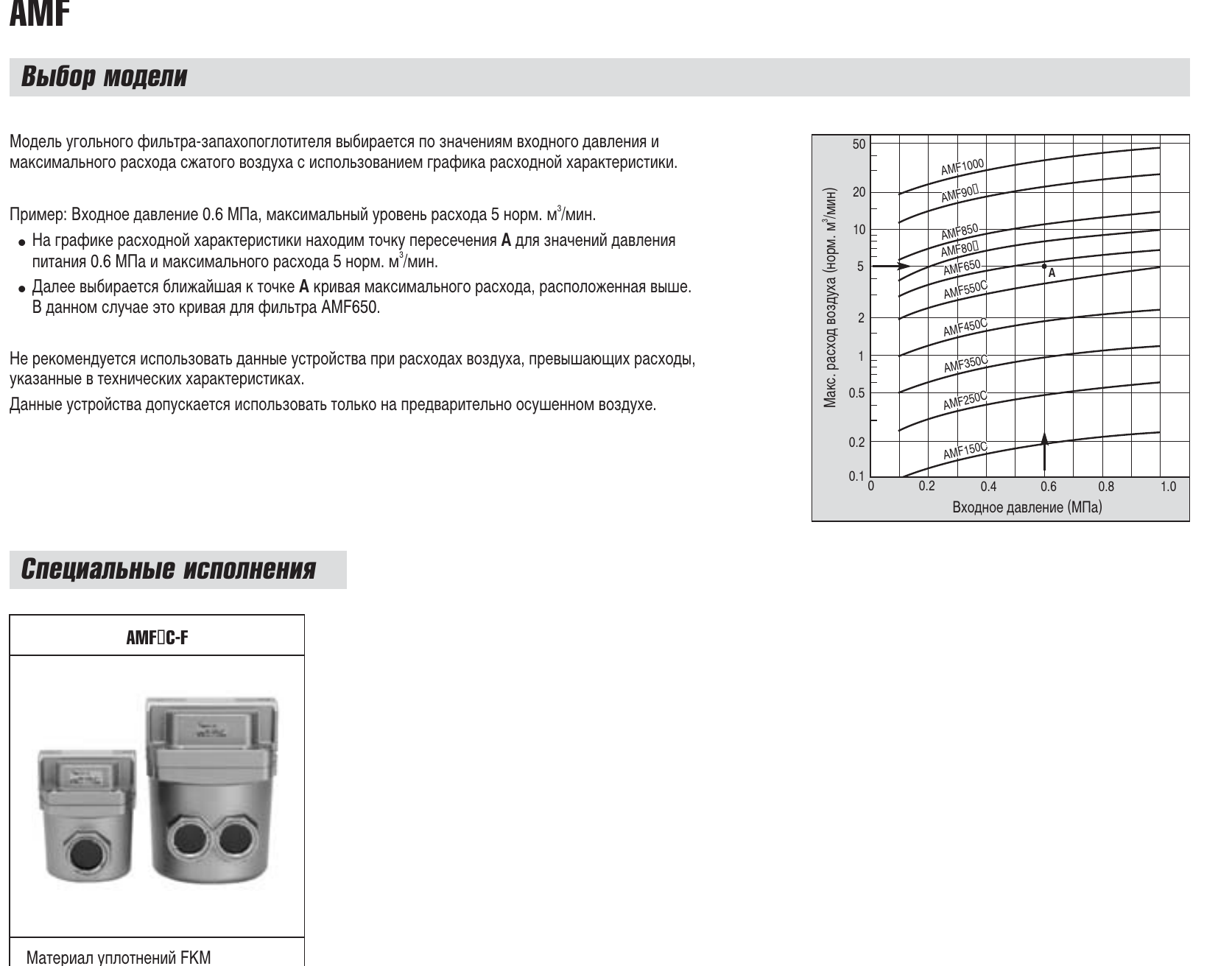

Выбор модели и специальные исполнения — AMF — Выбор модели и специальные исполнения

Компонент SMCAMD

Субмикрофильтр для сжатого воздуха

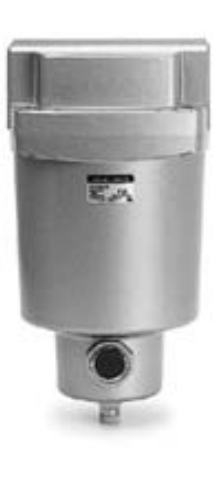

Субмикрофильтры SMC AMD

Субмикрофильтры AMD предназначены для финишной очистки сжатого воздуха от масляного тумана и твёрдых частиц размером более 0,01 мкм.

Фильтрация: 0,01 мкм
Масло на выходе: до 0,1 мг/м³
Поток: до 12 000 л/мин
Температура: 5–60 °C

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Технические данные

Характеристики AMD

Серии: AMD150C–AMD550C, AMD650–AMD850, AMD800/801/900/901/1000
Номинальный расход: 200–12 000 л/мин для основных типоразмеров
Присоединение: G1/8–G2, в зависимости от типоразмера
Испытательное давление: 1,5 МПа; вариант H — 2,0 МПа
Максимальное рабочее давление: 1,0 МПа; вариант H — 1,6 МПа
Минимальное рабочее давление: 0,05 МПа
Температура: 5–60 °C
Тонкость фильтрации: 0,01 мкм
Содержание масла на выходе: не более 0,1 мг/м³; при насыщении маслом — 0,01 мг/м³
Ресурс элемента: 2 года или до перепада давления более 0,1 МПа

Обозначения, конструкция и размеры AMD

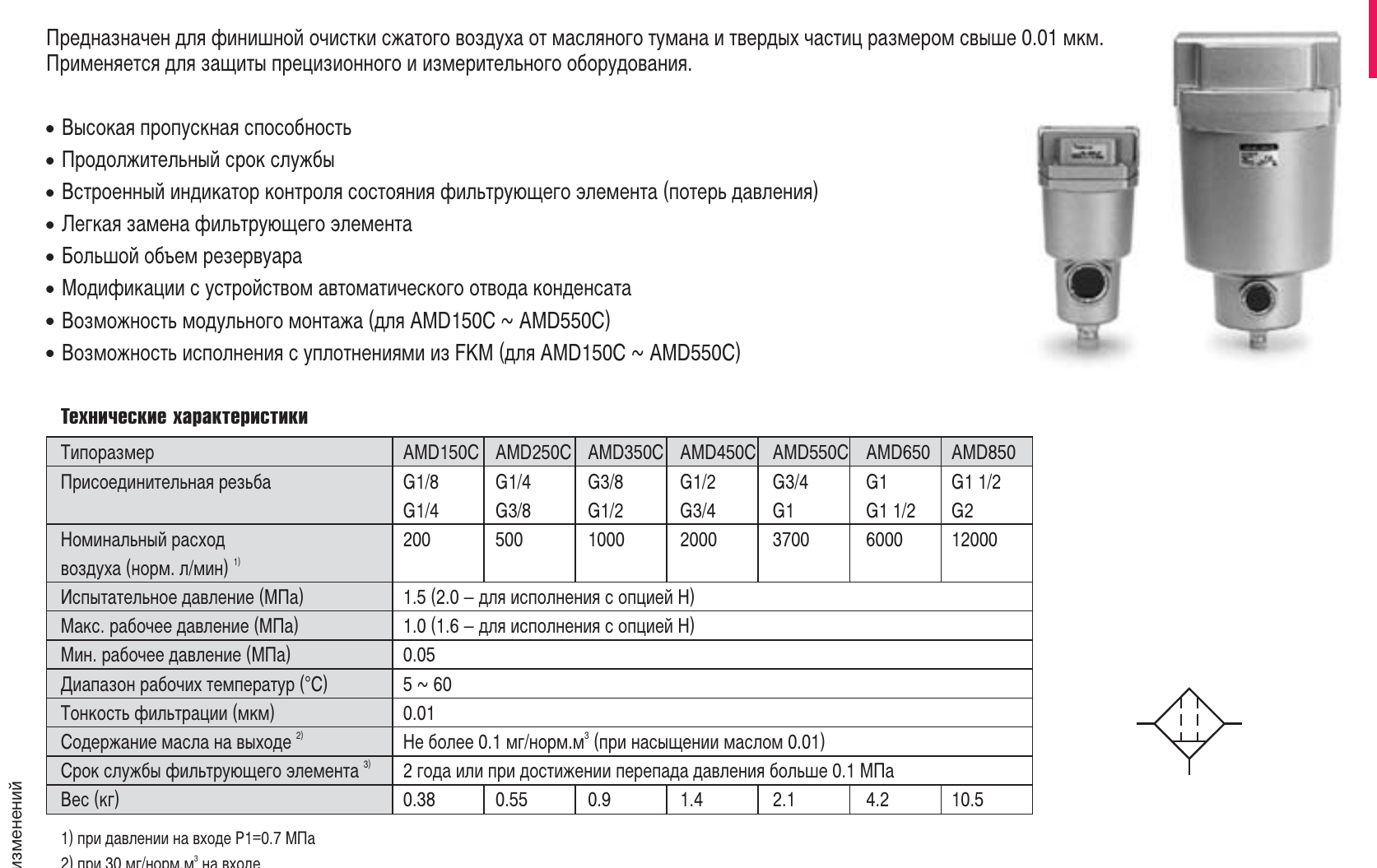

Характеристики серии AMD — AMD — Характеристики серии AMD

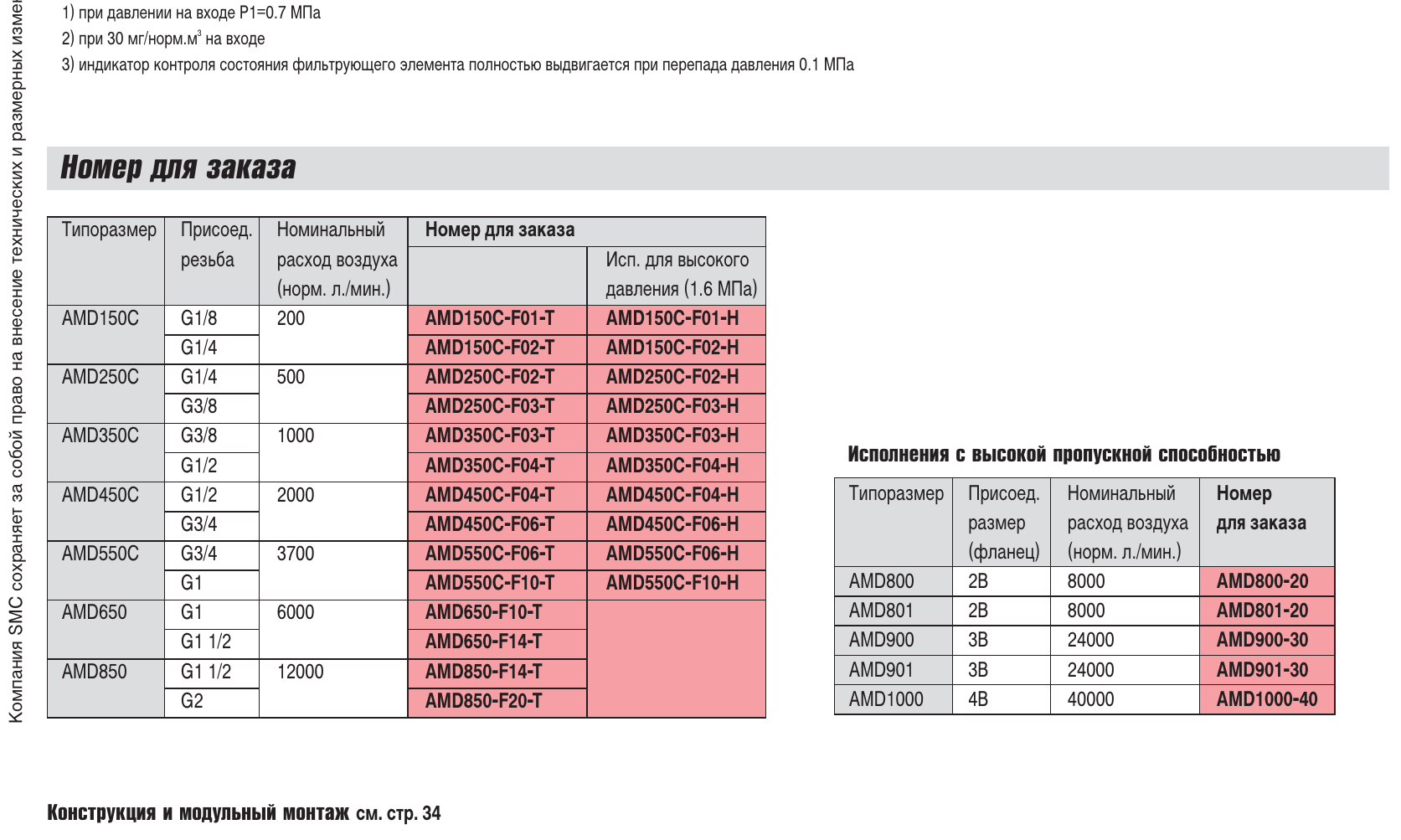

Обозначение и варианты исполнения — AMD — Обозначение и варианты исполнения

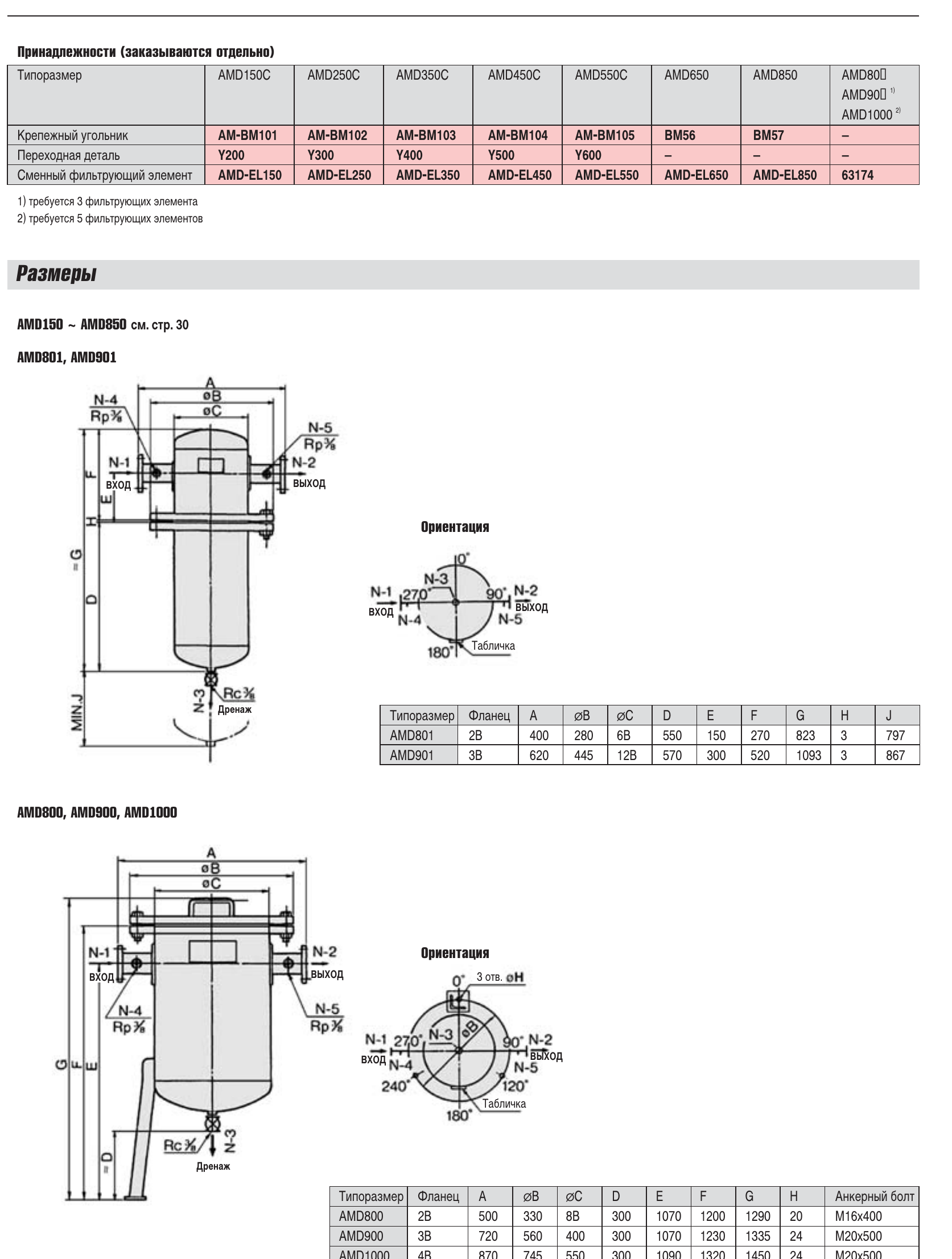

Принадлежности и размеры — AMD — Принадлежности и размеры

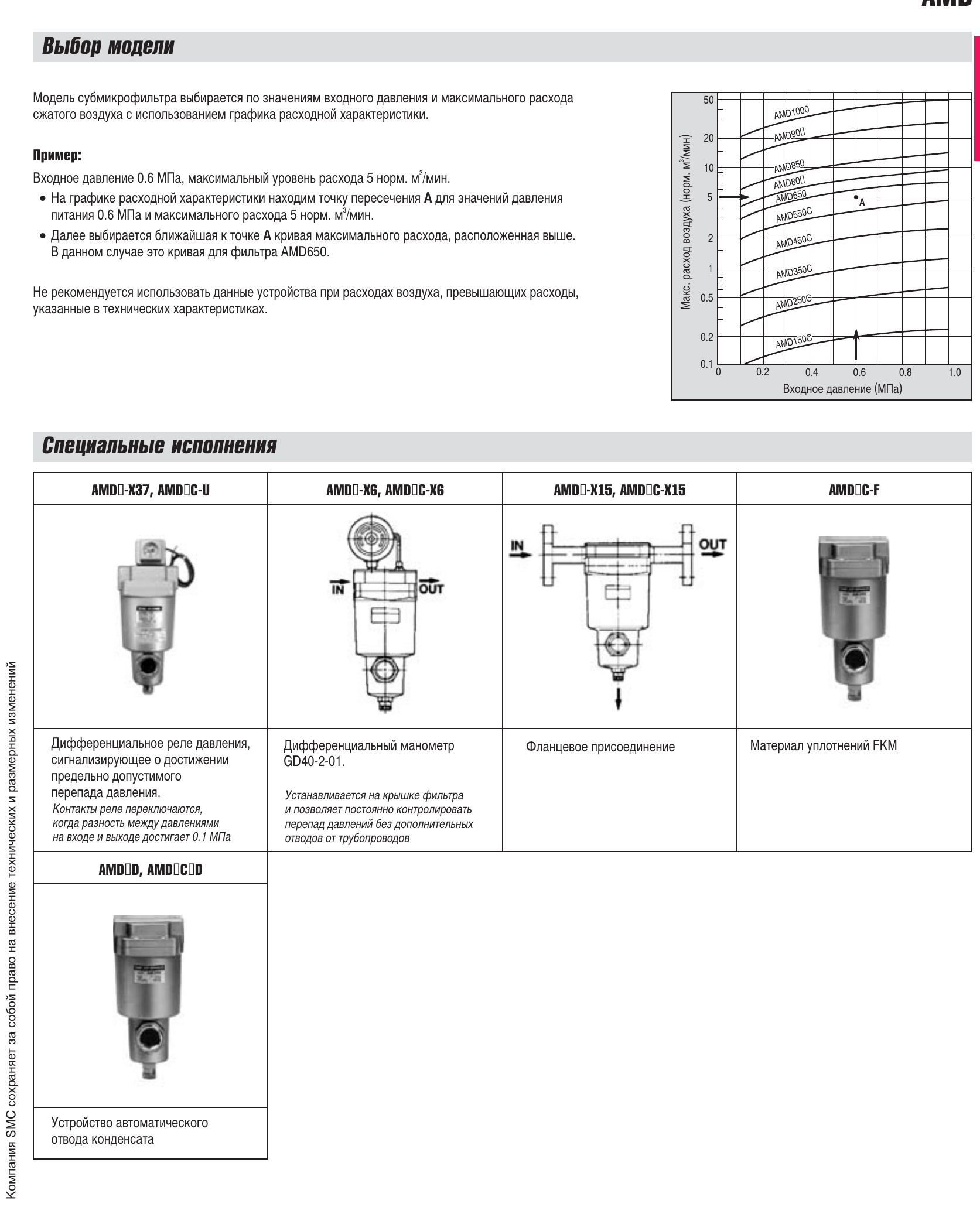

Выбор модели и специальные исполнения — AMD — Выбор модели и специальные исполнения
