Компонент SMCAC / AC-A

Монтажная схема модульных блоков SMC AC

Принадлежности для модульного монтажа

Переходные детали и кронштейны SMC для модульных блоков AC/AC-A

Таблицы и чертежи позволяют подобрать монтажные расстояния переходных деталей и кронштейнов для блоков подготовки воздуха серий AC и AC-A.

Серии: AC и AC-A
Типоразмеры AC: 10–60
Типоразмеры AC-A: 20A–40A
Аксессуары: K, S, T, V и их сочетания

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики AC / AC-A

K: промежуточный отвод с обратным клапаном
S: реле давления
T: промежуточный отвод
V: ручной запорный клапан
Размеры: L1–L4 по сочетанию принадлежностей
Назначение: компоновка и монтаж блоков подготовки воздуха

Технические данные AC / AC-A

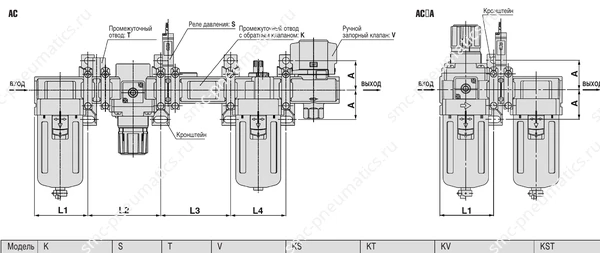

Монтажные схемы SMC AC и AC-A — Схемы модульного монтажа AC и AC-A

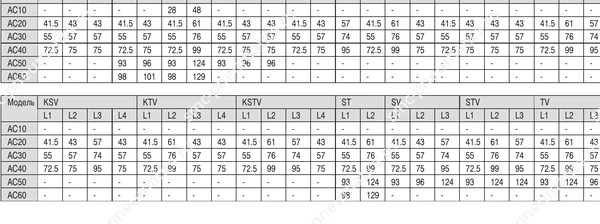

Таблица размеров SMC AC — Размеры переходных деталей AC

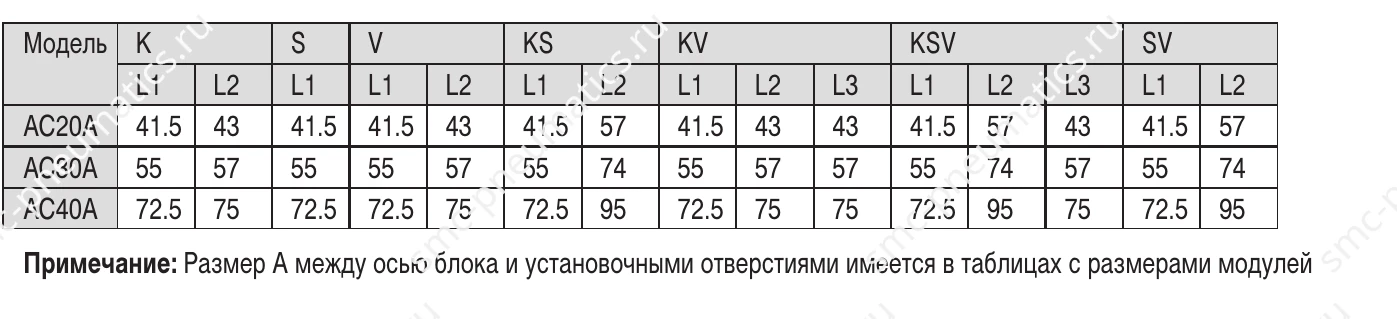

Размеры аксессуаров SMC AC — Размеры сочетаний принадлежностей AC
