Реле давления с цифровой индикацией ISE35

Встраиваемое реле давления ISE35 предназначено для индикации и контроля давления и устанавливается на регуляторы серий AR, AW, AWM, AWD, ARP и ARM.

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Технические данные

Характеристики ISE35

Диапазон давления: 0-1 МПа
Диапазон установки: -0,1-1 МПа
Испытательное давление: 1,5 МПа
Минимальная единица отображения: 0,01 МПа
Питание: 12-24 В постоянного тока, ±10 %
Потребление тока: не более 55 мА

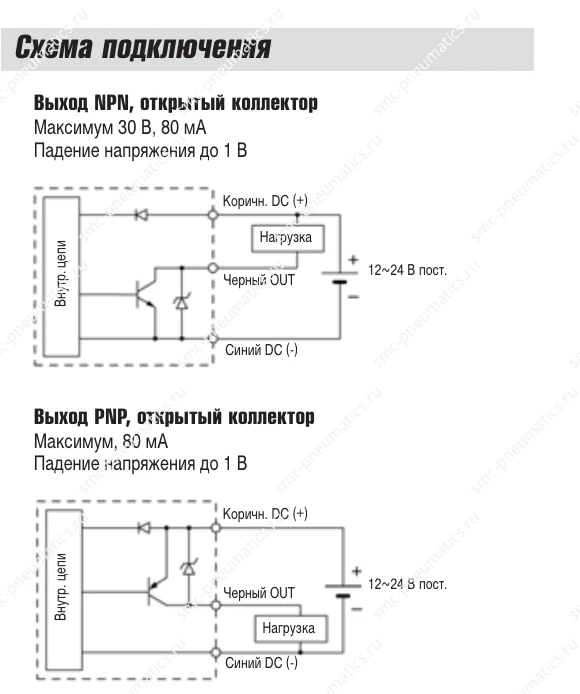

Дискретный выход: 1 выход NPN или PNP, открытый коллектор, защита от короткого замыкания
Максимальный ток нагрузки: 80 мА
Максимальное напряжение: 30 В на выходе NPN
Падение напряжения: не более 1 В при нагрузке 80 мА
Время реакции: 1 с; по выбору 0,25, 0,5, 2 или 3 с
Воспроизводимость: ±1 % от полного диапазона
Режим гистерезиса и окна: регулируемый
Индикация: 3 разряда на двухцветном красном/зелёном ЖК-дисплее
Точность индикации: ±2 % от полного диапазона; ±1 единица младшего разряда при 25±3 °C
Степень защиты: IP40
Кабель: 3-проводной, диаметр 3,4 мм, длина 2 м, 25 AWG

ISE35

Номер для заказа определяется направлением подвода, типом выхода и составом поставки.

Подвод	Выход	С крепёжным набором и кабелем	Только реле
Снизу	NPN	ISE35-N-25-MLA	ISE35-N-25-M
Снизу	PNP	ISE35-N-65-MLA	ISE35-N-65-M
Сверху	NPN	ISE35-R-25-MLA	ISE35-R-25-M
Сверху	PNP	ISE35-R-65-MLA	ISE35-R-65-M

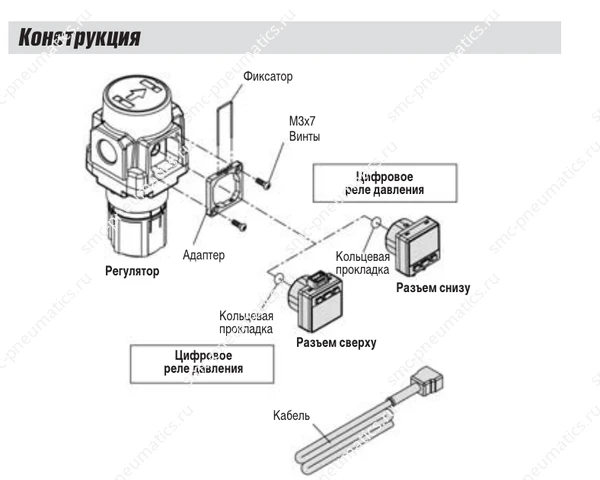

Крепёжный набор включает кабель длиной 2 м с разъёмом, адаптер, кольцевую прокладку, два монтажных винта и фиксатор.
