Компонент SMCEAD202–600
Устройства автоматического отвода конденсата SMC EAD202–600

Автоматический отвод конденсата

Устройства автоматического отвода конденсата SMC EAD202–600

Устройства EAD202, EAD402 и EAD600 автоматически удаляют конденсат из блоков подготовки воздуха, ресиверов и пневмолиний.

Присоединение
G3/8–G1
Рабочее давление
0,1–1,6 МПа
Температура
−5…+60 °C
Отвод
автоматический
Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Технические данные

Характеристики EAD202–600

Модели
EAD202-F03-X225, EAD402-F04-X110, EAD600-F06, EAD600-F10
Присоединительная резьба
G3/8, G1/2, G3/4 или G1
Дренажный порт
G1/4, G3/8, G3/4 или G1
Рабочее давление EAD202 / EAD402
0,1–1,6 МПа
Рабочее давление EAD600
0,3–1,0 МПа
Испытательное давление
2,5 МПа; EAD600 — 1,5 МПа
Диапазон рабочих температур
−5…+60 °C

Обозначения, конструкция и размеры EAD202–600

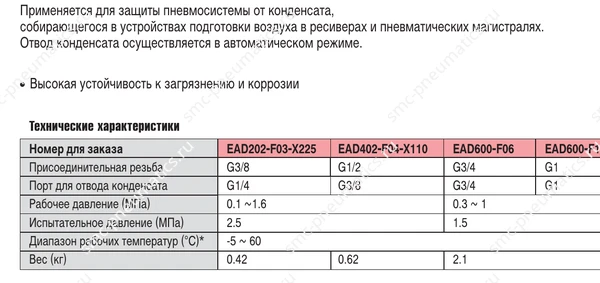

Характеристики и обозначения

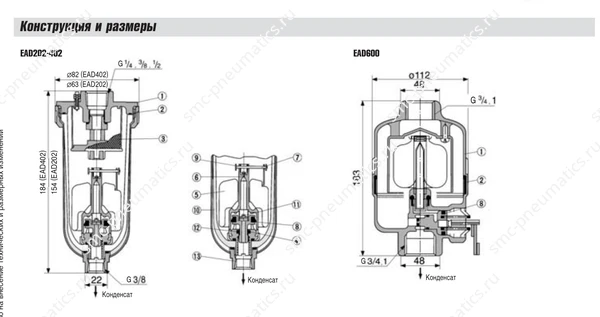

Конструкция и размеры

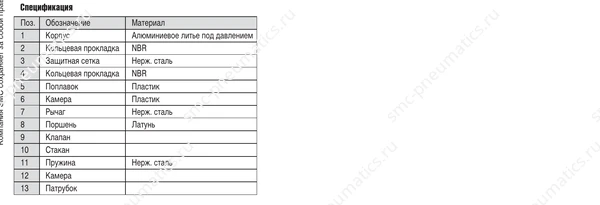

Материалы деталей
Компонент SMCADH4000

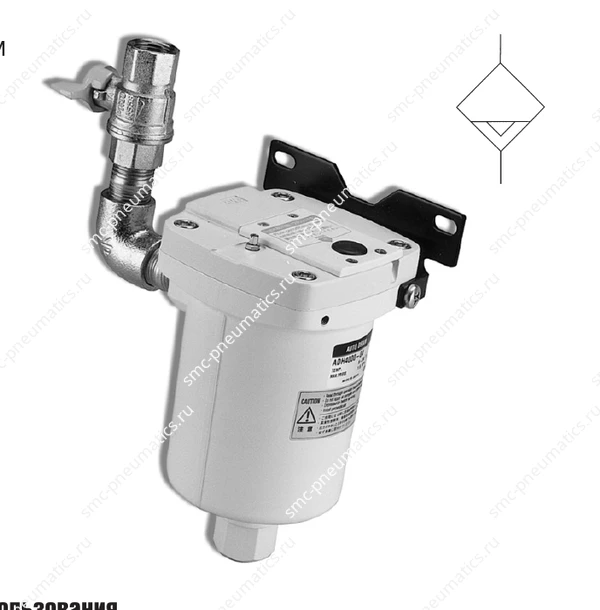

Устройство отвода конденсата SMC ADH4000

Устройство отвода конденсата

Автоматический отвод конденсата SMC ADH4000 для больших расходов

ADH4000 автоматически удаляет конденсат из ресиверов, охладителей, осушителей и пневмомагистралей, открываясь при отсутствии давления.

Рабочее давление
0,05–1,6 МПа
Испытательное давление
2,5 МПа
Отводимый конденсат
до 400 см³/мин
Температура
5–60 °C
Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики ADH4000

Номер для заказа
ADH4000-F04
Присоединительная резьба
G1/2
Масса
1,2 кг
Ручное дублирование
предусмотрено
Крепёжный уголок
BM58
Шаровой кран
ADH-C400
Ремкомплект
ADH-D400

Технические данные ADH4000

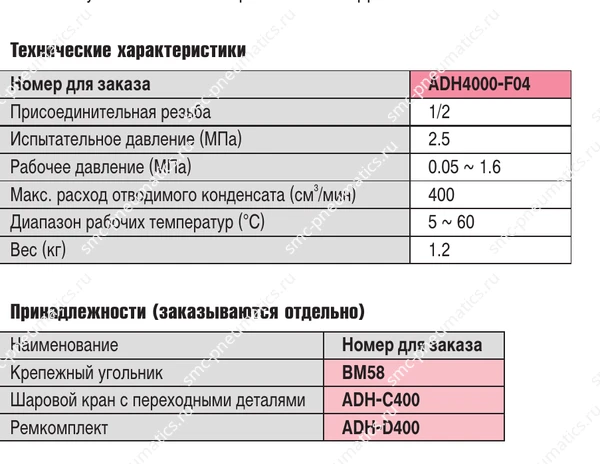

Таблицы характеристик SMC ADH4000
Характеристики и принадлежности ADH4000

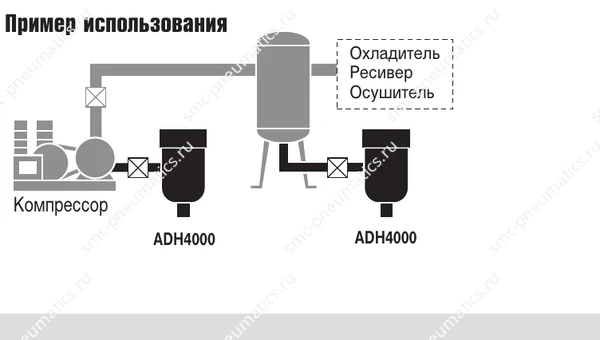

Схемы применения SMC ADH4000
Примеры применения ADH4000

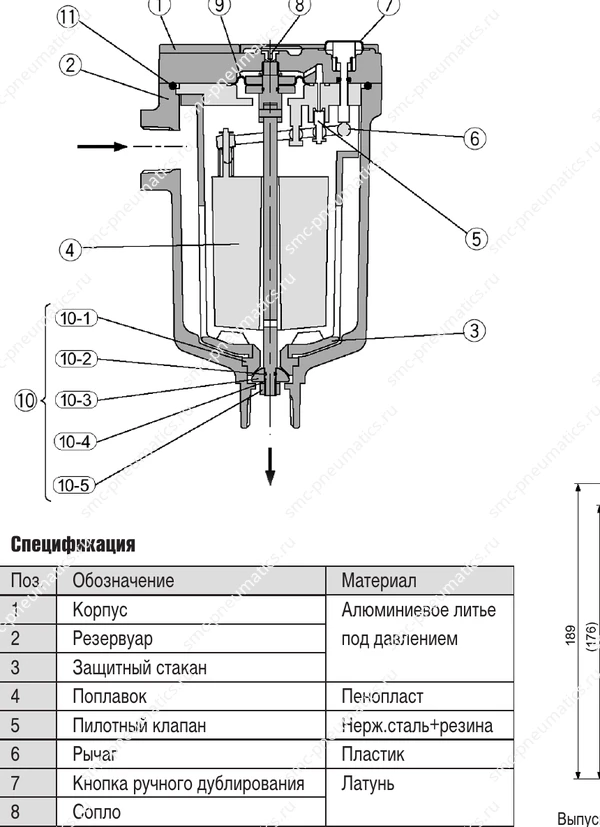

Конструкция и спецификация SMC ADH4000
Конструкция ADH4000

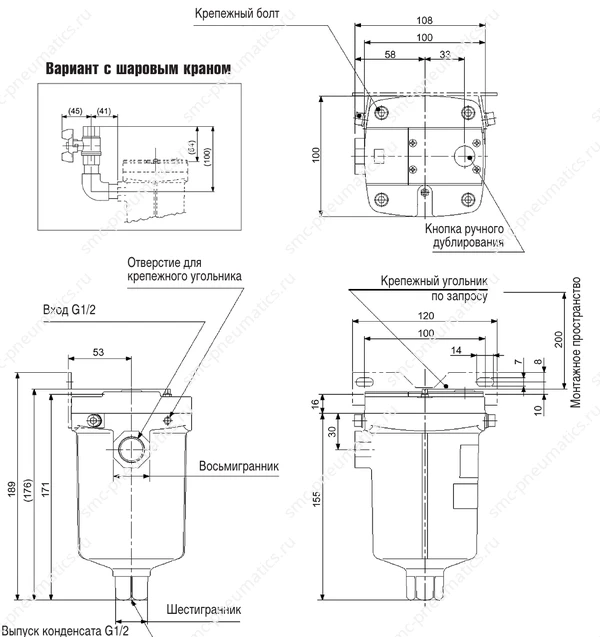

Размеры устройства SMC ADH4000
Габаритные размеры ADH4000
Компонент SMCADM200

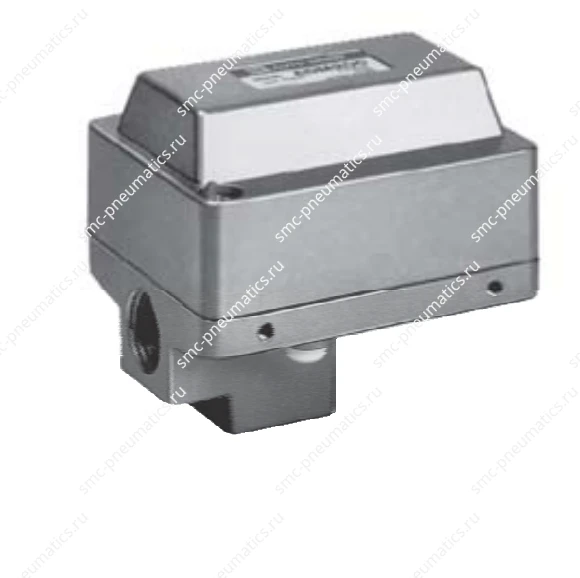

Устройство отвода конденсата SMC ADM200

Устройство отвода конденсата

Автоматический отвод конденсата SMC ADM200 с электроприводом

ADM200 периодически принудительно удаляет конденсат независимо от силы тяжести и может устанавливаться в любом положении.

Рабочее давление
до 1 МПа
Температура
−5…60 °C
Время срабатывания
2 с
Потребляемая мощность
4 Вт
Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики ADM200

Рабочая среда
воздух
Испытательное давление
1,5 МПа
Стандартная частота
1 цикл в минуту
Питание
220 В AC 50 Гц, 24 В DC и другие исполнения
Вход
Rc(PT) 3/8 или 1/2
Выход
Rc(PT) 3/8
Масса
550 г
Исполнение с DIN-разъёмом
ADM200-XT20-83

Технические данные ADM200

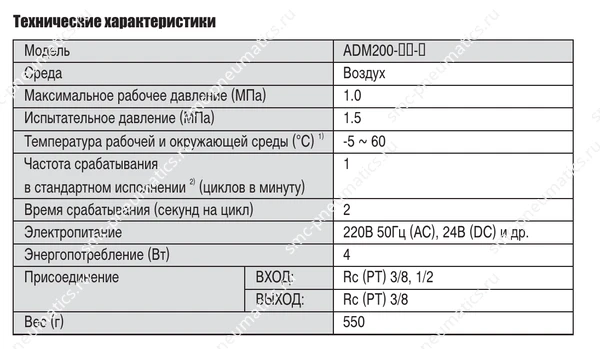

Таблица характеристик SMC ADM200
Технические характеристики ADM200

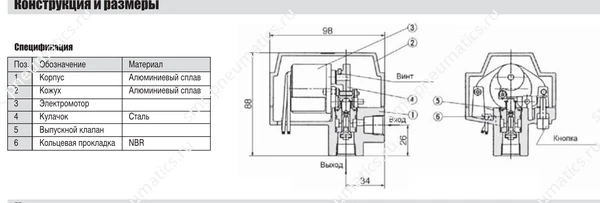

Конструкция и размеры устройства SMC ADM200
Конструкция и размеры ADM200

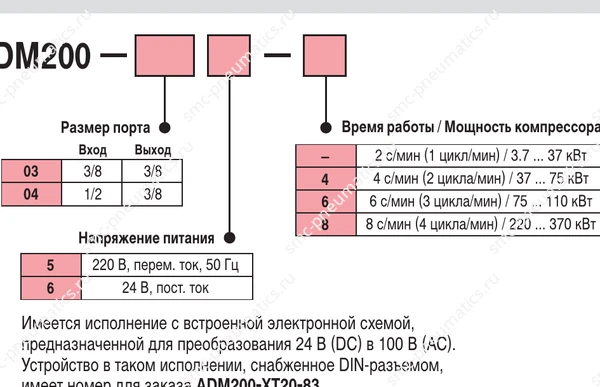

Структура заказа устройства SMC ADM200
Обозначение для заказа ADM200
