Компонент SMCTMA

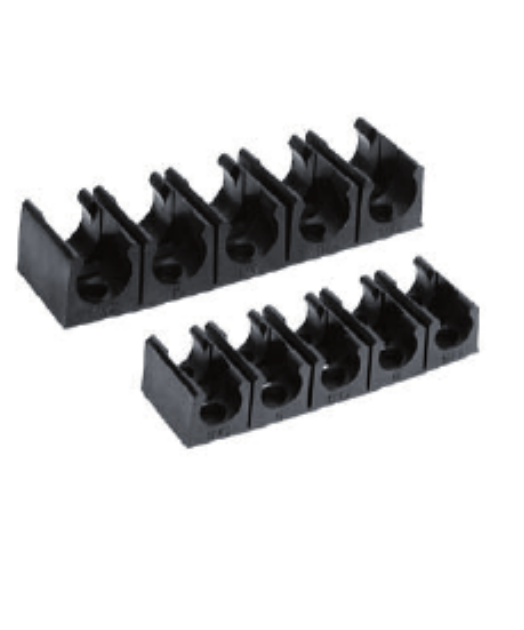

Миниатюрные держатели SMC TMA

Держатель клапанов и фитингов

Миниатюрные держатели SMC TMA

Держатели TMA применяются для крепления клапанов сброса остаточного давления KE и быстроразъёмных соединений серий KQT, KQL и KQH.

Модели: TMA-06/08/10/12
Материал: огнеупорный полипропилен
Температура: −20…+60 °C
Цвет: чёрный

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Технические данные

Характеристики TMA

Модели: TMA-06, TMA-08, TMA-10, TMA-12
Применение: крепление клапанов KE и соединений KQT, KQL, KQH
Количество секций: 6 или 8, в зависимости от модели
Диапазон рабочих температур: −20…+60 °C
Материал: огнеупорный полипропилен
Цвет: чёрный
Подгонка длины: лишние секции допускается отрезать

Обозначения, конструкция и размеры TMA

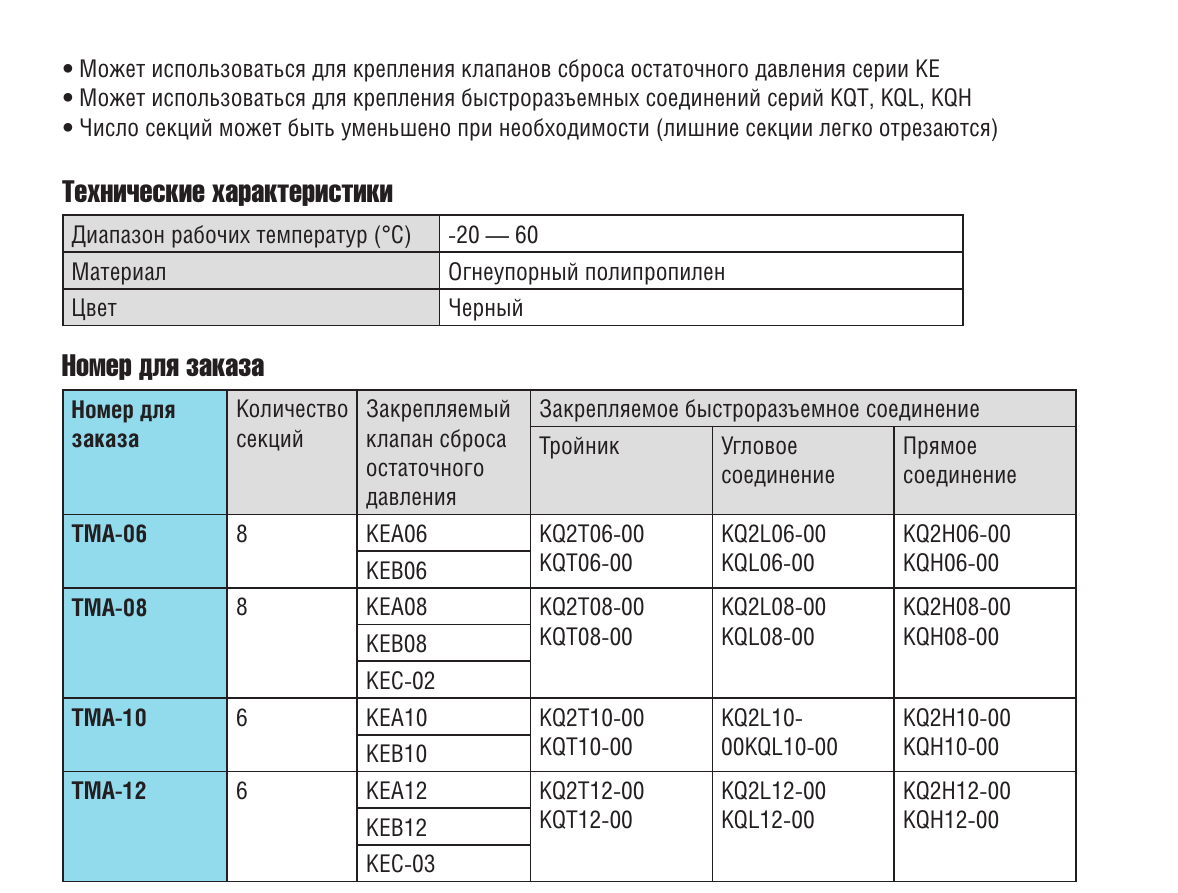

Характеристики и совместимость — TMA — Характеристики и совместимость

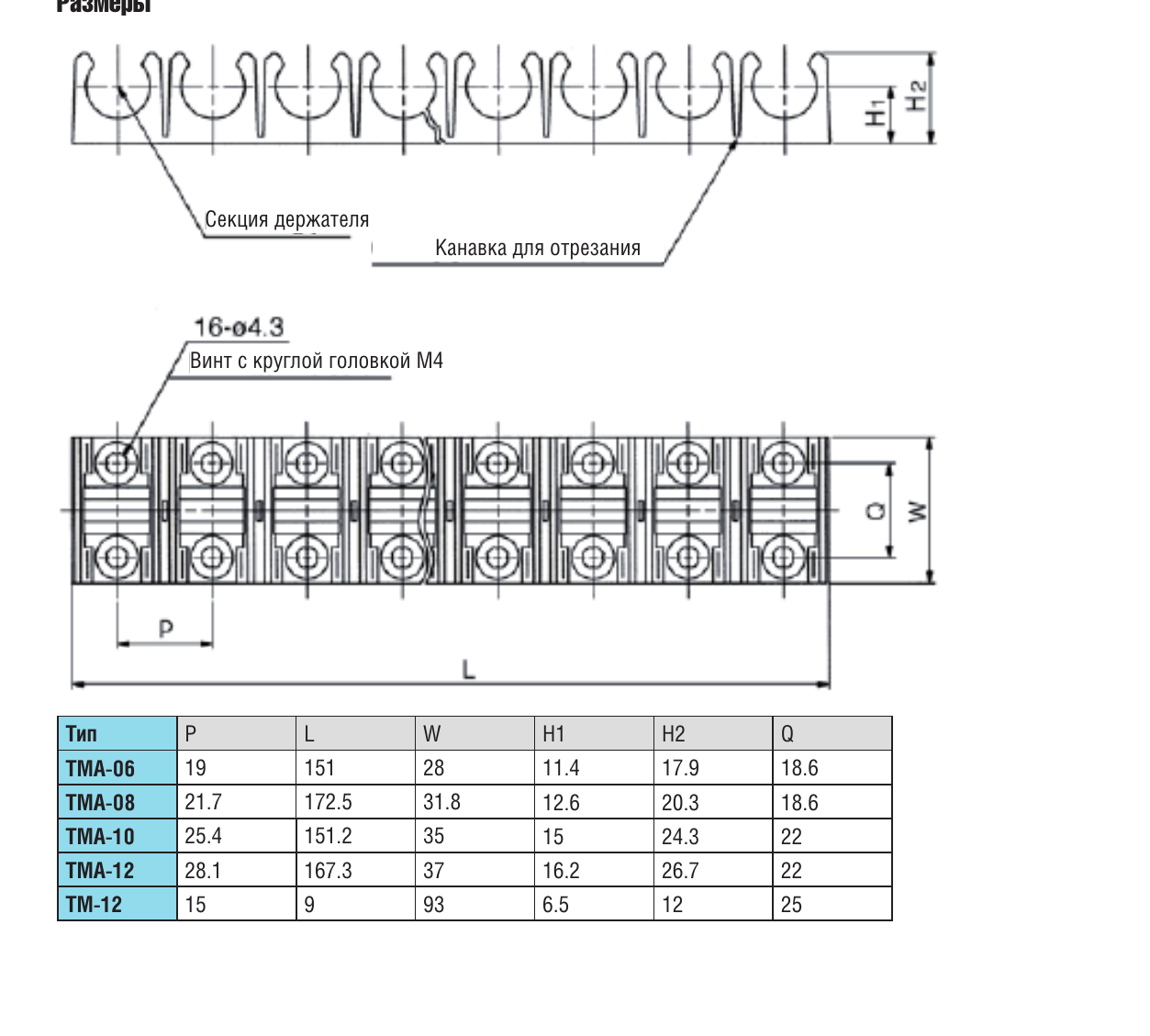

Габаритные размеры — TMA — Габаритные размеры

Компонент SMCTG-1

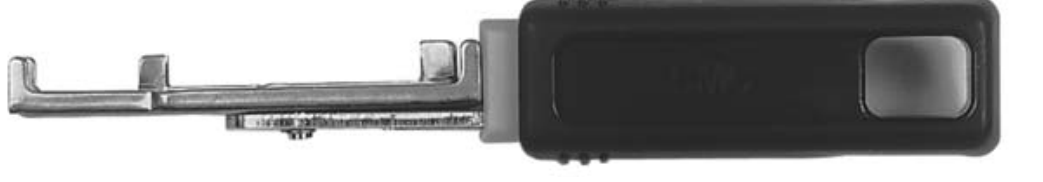

Инструмент для монтажа трубок SMC TG-1

Монтажный инструмент

Инструмент для монтажа трубок SMC TG-1

TG-1 помогает одной рукой присоединять и отсоединять трубку от быстроразъёмного соединения в ограниченном пространстве или на монтажной плите.

Диаметр трубки: 4 или 6 мм
Материал трубки: нейлон, мягкий нейлон, полиуретан
Масса: 33 г
Управление: одной рукой

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики TG-1

Модель: TG-1
Назначение: монтаж и демонтаж трубки в быстроразъёмном соединении
Диаметры: 4 и 6 мм, переключаемые
Применение: ограниченное пространство или монтажная плита

Технические данные TG-1

Монтажный инструмент SMC TG-1 — Инструмент TG-1

Применение инструмента SMC TG-1 — Руководство по эксплуатации TG-1

Компонент SMCTM

Держатели трубки SMC TM

Держатель трубки

Держатель трубки SMC TM

Держатель TM обеспечивает простой монтаж и надёжную фиксацию трубок; ненужные секции легко отделяются по канавкам.

Диаметр трубки: 4, 6, 8, 10 или 12 мм
Материал: огнеупорный полипропилен
Температура: −20…60 °C
Цвет: чёрный

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики TM

TM-04/TM-06: до 12 трубок
TM-08: до 8 трубок
TM-10/TM-12: до 6 трубок
Крепёж: 4 самонарезающих винта Phillips
Материал трубок: нейлон, мягкий нейлон, полиуретан

Технические данные TM

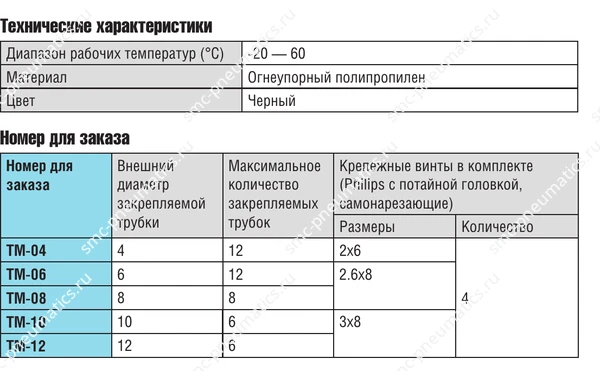

Характеристики держателя трубки SMC TM — Характеристики и номера заказа TM

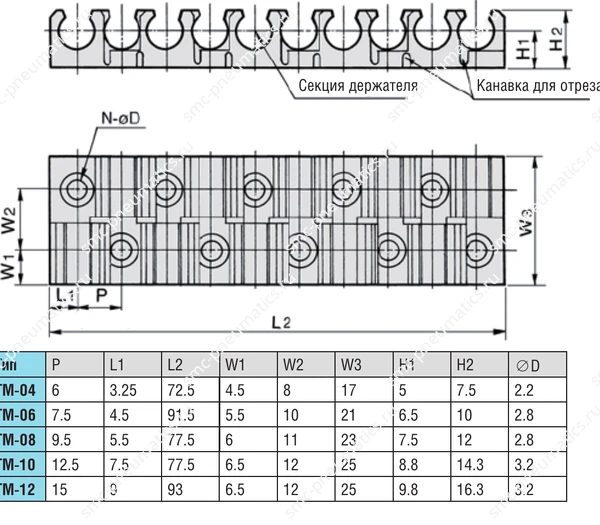

Размеры держателя трубки SMC TM — Монтажные размеры TM

Монтаж держателя трубки SMC TM — Инструкция по применению TM
