Коллекторы быстроразъёмных соединений SMC DMK/DM

Коллекторы DMK и DM объединяют 6 или 12 быстроразъёмных соединений для компактной разводки пневматических линий.

Число соединений: 6 или 12
DMK: трубки 3,2 и 4 мм
DM: трубки 4 и 6 мм
Исполнения: коллектор, штекерная и розеточная части

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики DMK / DM

DMK: мультиколлектор для быстроразъёмных соединений
DM: коллектор на 6 или 12 линий
DM6-04N-C2: 6 линий, трубка 4 мм
DM6-06N-C2: 6 линий, трубка 6 мм
DM12-04N-C2: 12 линий, трубка 4 мм
DM12-06N-C2: 12 линий, трубка 6 мм

Технические данные DMK / DM

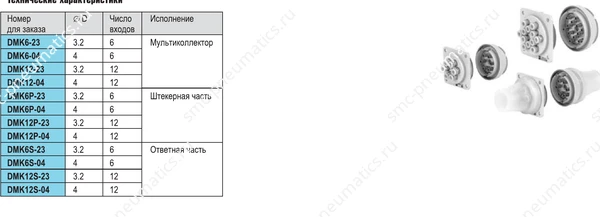

Коллекторы быстроразъёмных соединений SMC DMK — Коллекторы DMK

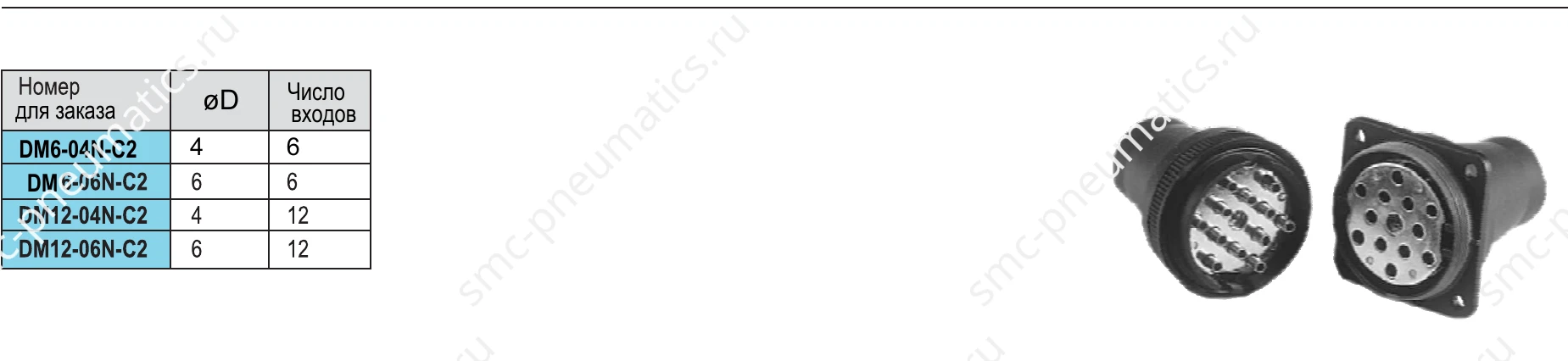

Коллекторы быстроразъёмных соединений SMC DM — Коллекторы DM

Компонент SMCKDM

Коллектор соединений

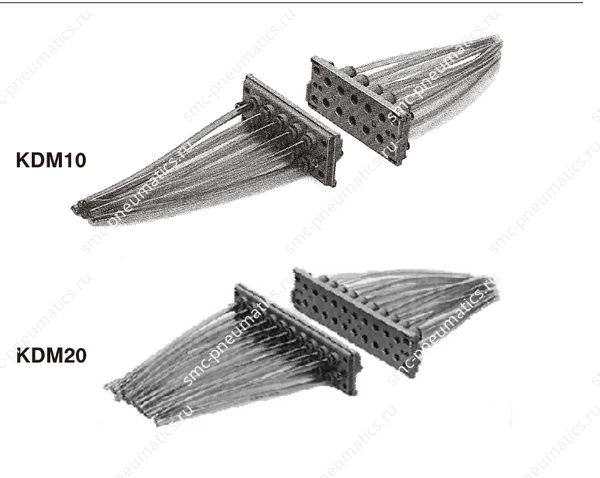

Плоский коллектор многоканальных соединений SMC KDM

Плоский коллектор KDM объединяет 10 или 20 быстроразъёмных соединений для компактного подключения трубок.

Количество каналов: 10 / 20
Диаметр трубки: 3,2 / 4 / 6 / 8 мм
Рабочее давление: −0,1…1 МПа
Испытательное давление: 1,5 МПа

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики KDM

Количество каналов: 10 или 20
Диаметр трубки: 3,2 / 4 / 6 / 8 мм
Рабочее давление: −0,1…1 МПа
Испытательное давление: 1,5 МПа
Рабочая среда: Воздух

Технические материалы KDM

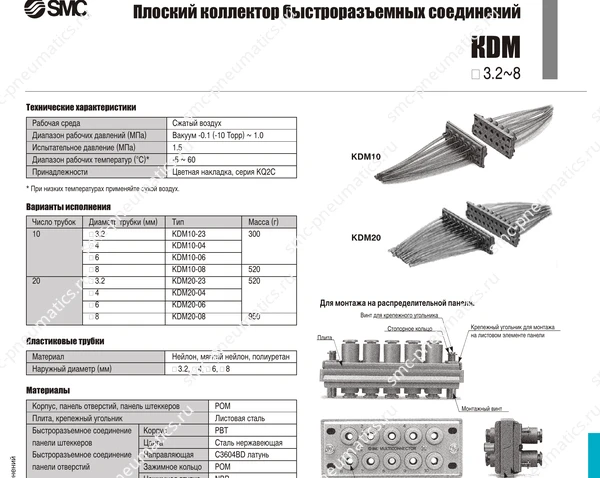

Характеристики коллектора SMC KDM, лист 1 — Характеристики KDM, лист 1

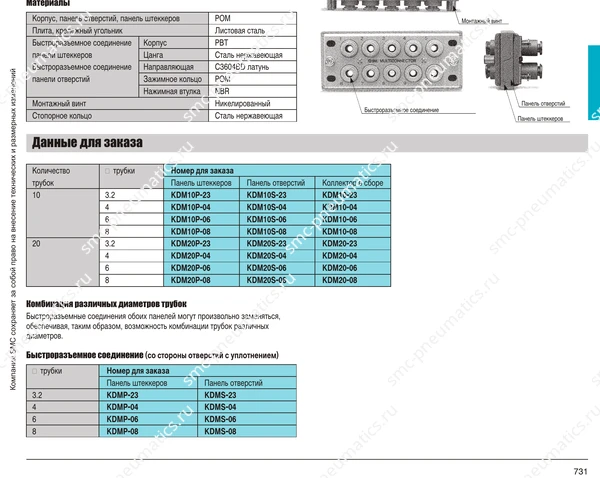

Обозначение и размеры коллектора SMC KDM, лист 1 — Обозначение и размеры KDM, лист 1

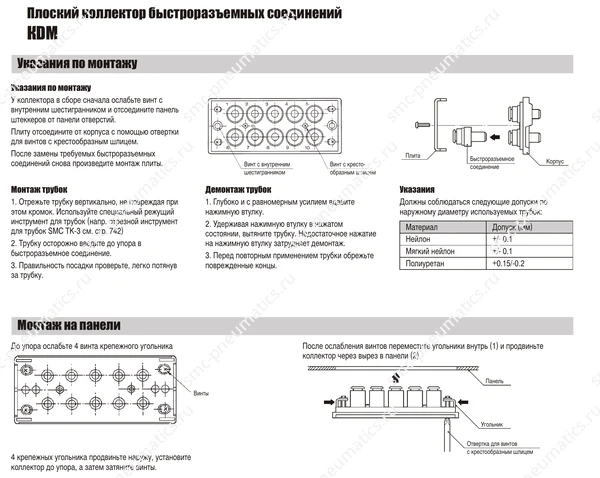

Характеристики коллектора SMC KDM, лист 2 — Характеристики KDM, лист 2

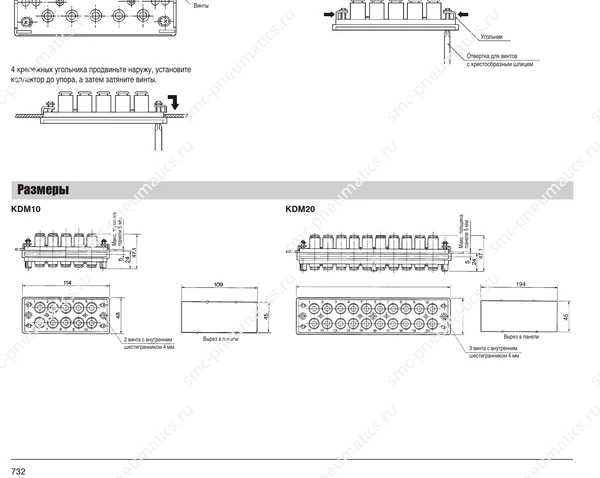

Обозначение и размеры коллектора SMC KDM, лист 2 — Обозначение и размеры KDM, лист 2

Компонент SMCMQR

Многоканальное вращающееся соединение

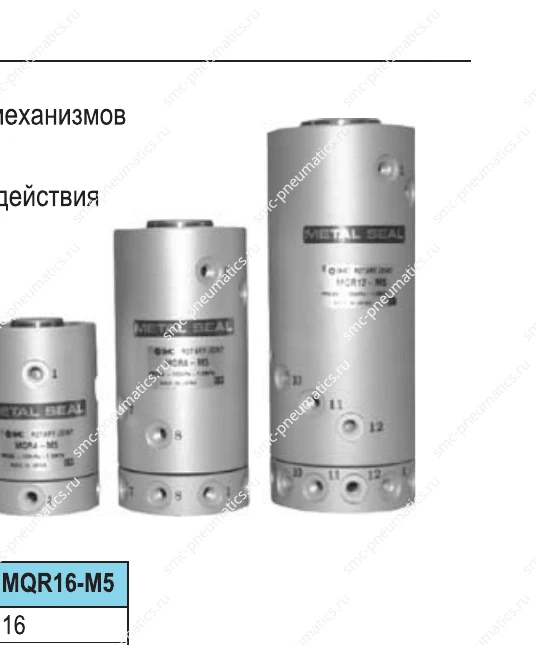

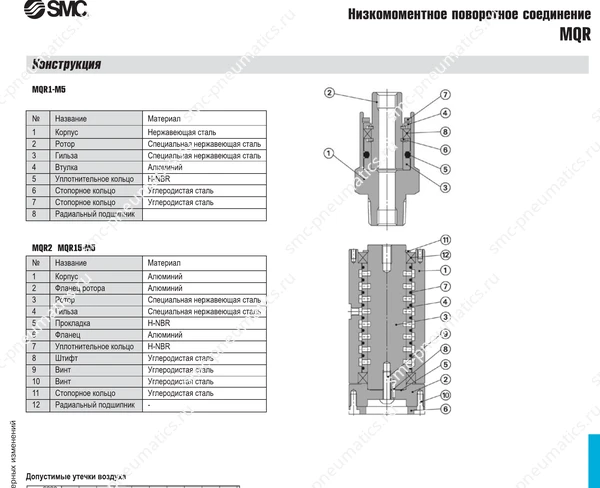

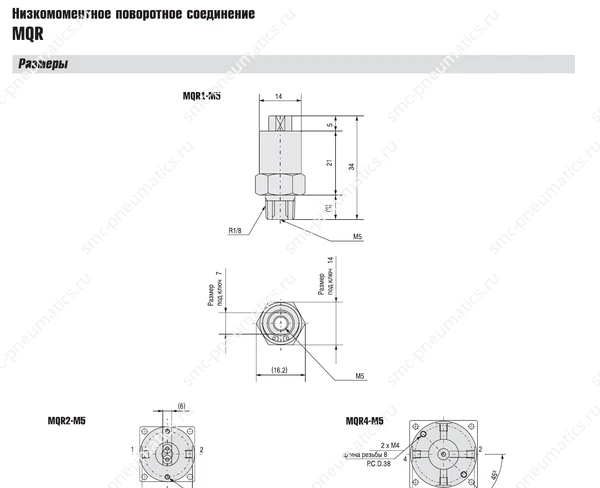

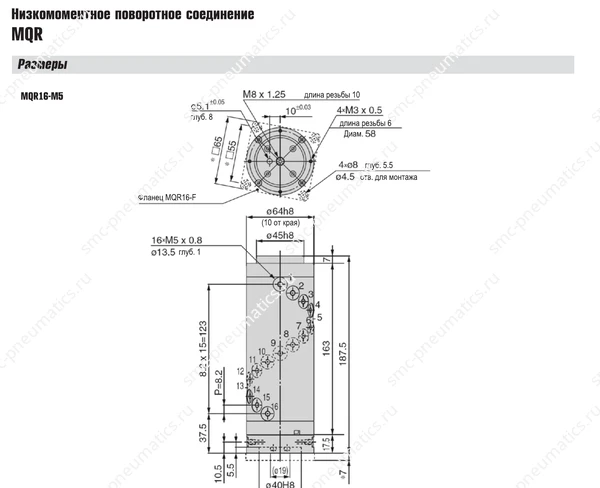

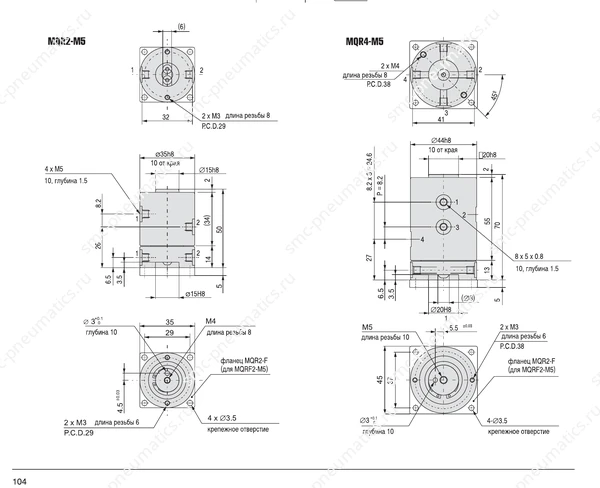

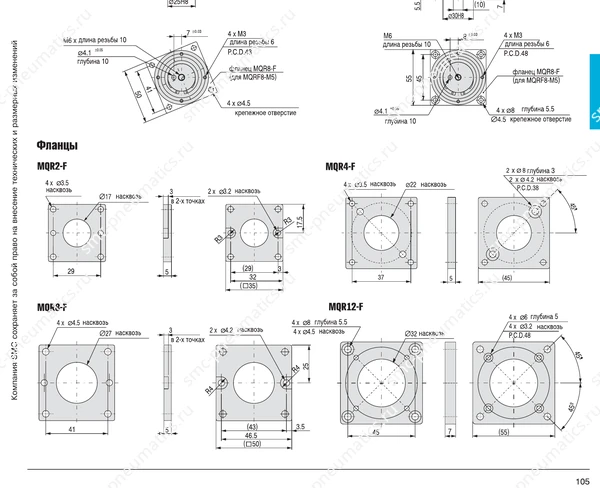

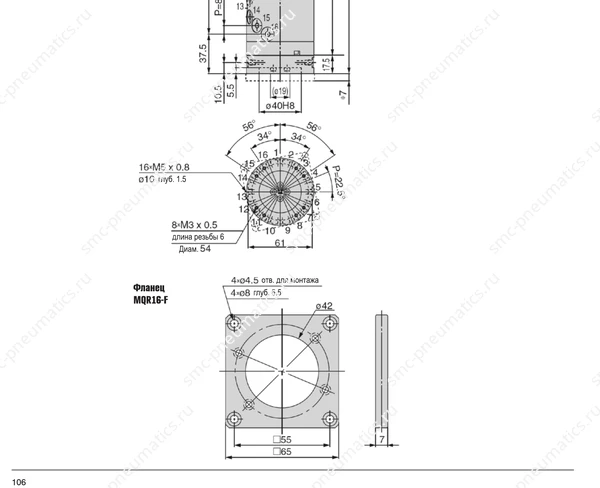

Многоканальные вращающиеся соединения SMC MQR

Вращающиеся соединения MQR передают сжатый воздух или инертный газ между неподвижной и вращающейся частями оборудования при низком моменте сопротивления.

Число каналов: 1 / 2 / 4 / 8 / 12 / 16
Давление: −0,1…1 МПа
Скорость: 200–3000 об/мин
Расход: до 167 норм. л/мин

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.
