Резьбовые соединения SMC KFG с накидной гайкой

Соединения KFG из нержавеющей стали предназначены для воздуха, воды и пара и не требуют смазки.

Рабочее давление: −0,1…1 МПа
Испытательное давление: 3 МПа
Температура: −5…150 °C
Резьба: R1/8–R1/2

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики KFG

Среда: воздух, вода, пар
Материал: нержавеющая сталь
Смазка: не используется
Трубки: FEP, PFA, нейлон, полиуретан, полиолефин

Технические материалы KFG

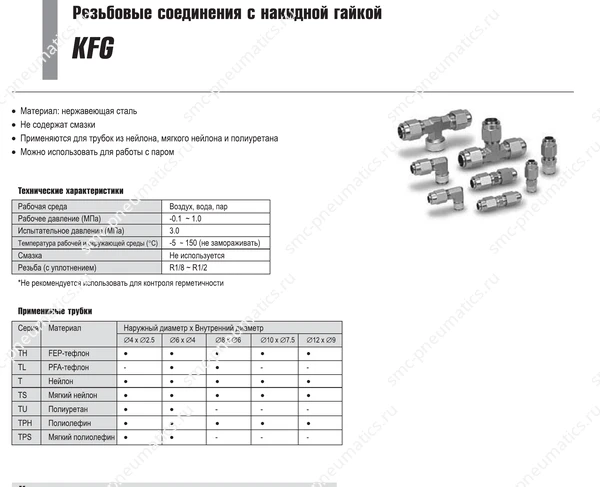

Технические данные SMC KFG, лист 1 — Технические данные KFG, лист 1

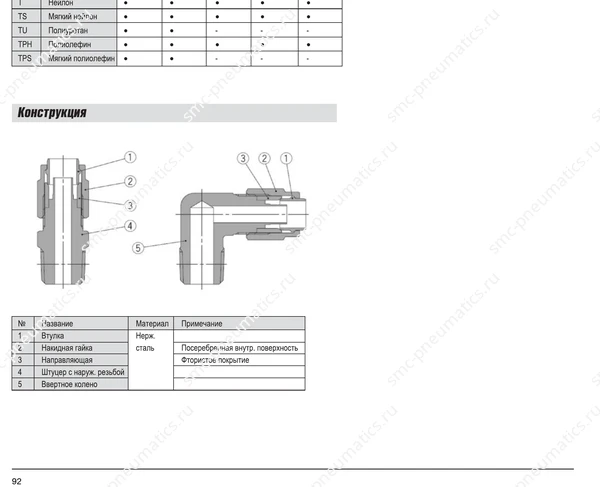

Обозначение, конструкция и размеры SMC KFG, лист 1 — Обозначение, конструкция и размеры KFG, лист 1

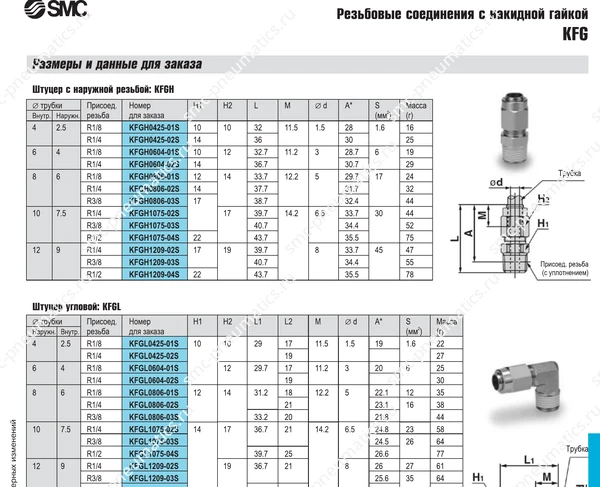

Технические данные SMC KFG, лист 2 — Технические данные KFG, лист 2

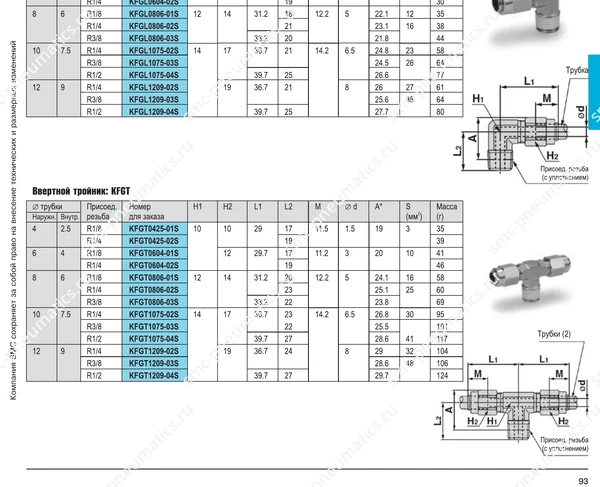

Обозначение, конструкция и размеры SMC KFG, лист 2 — Обозначение, конструкция и размеры KFG, лист 2

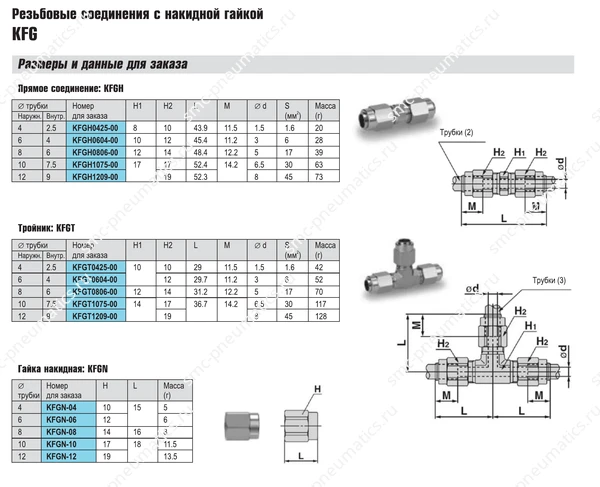

Технические данные SMC KFG, лист 3 — Технические данные KFG, лист 3

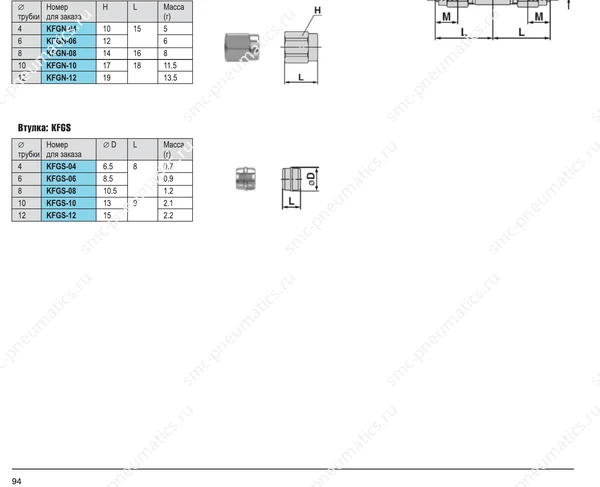

Обозначение, конструкция и размеры SMC KFG, лист 3 — Обозначение, конструкция и размеры KFG, лист 3

Компонент SMCH/DL/L/LL

Самоцентрирующееся резьбовое соединение

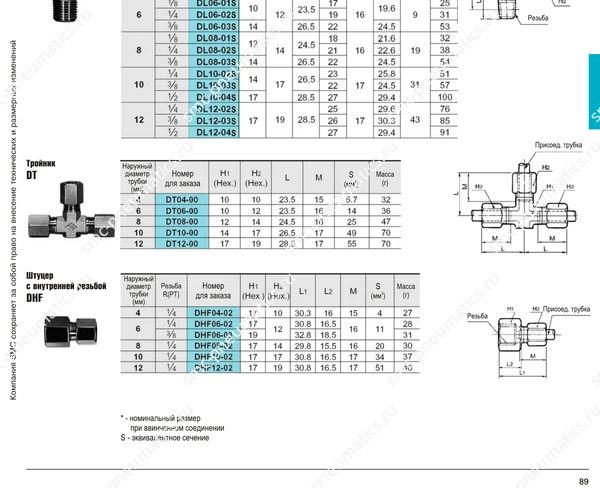

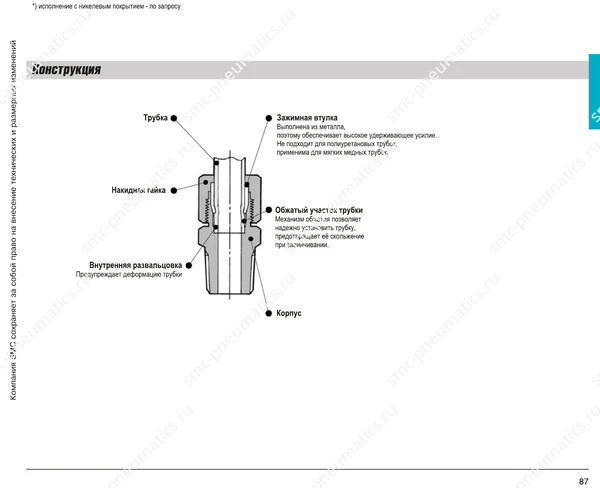

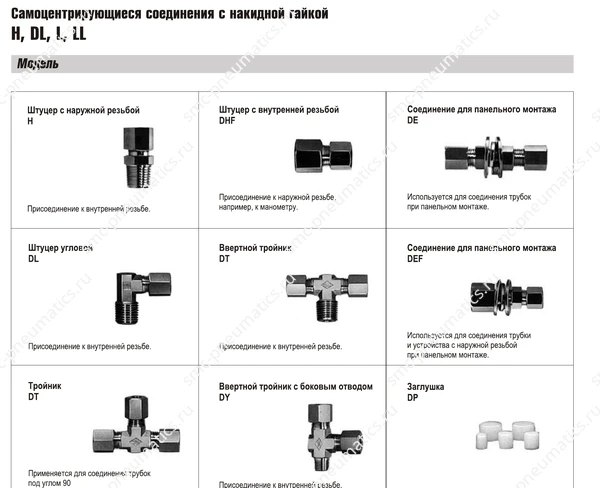

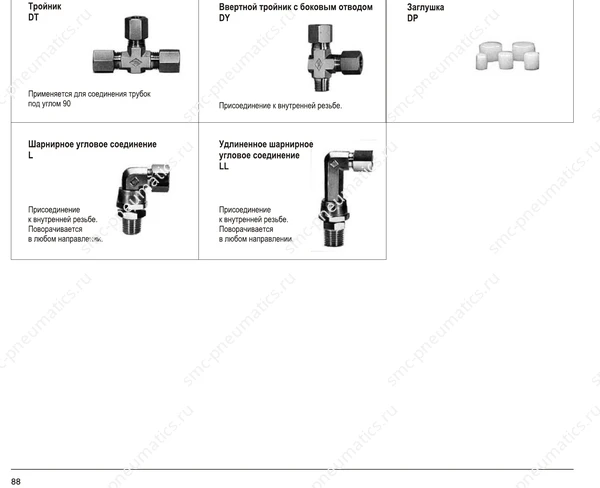

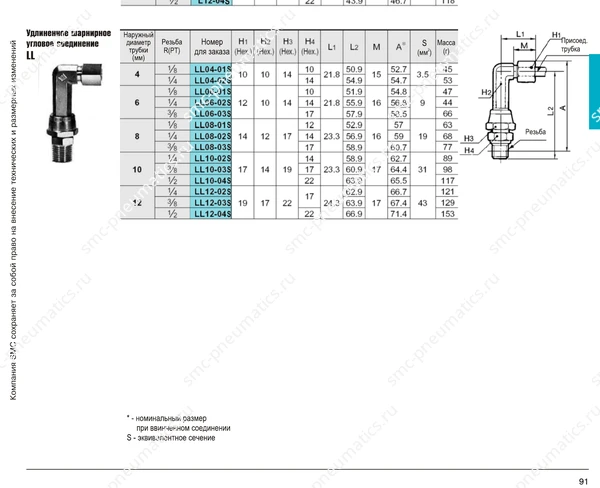

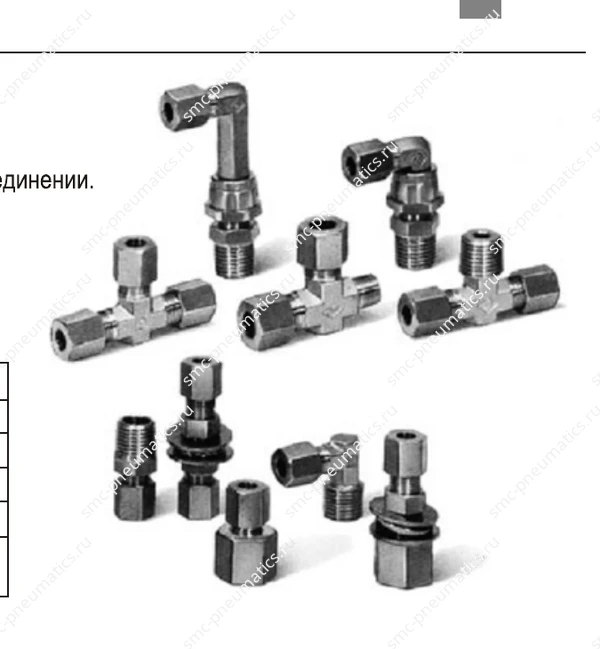

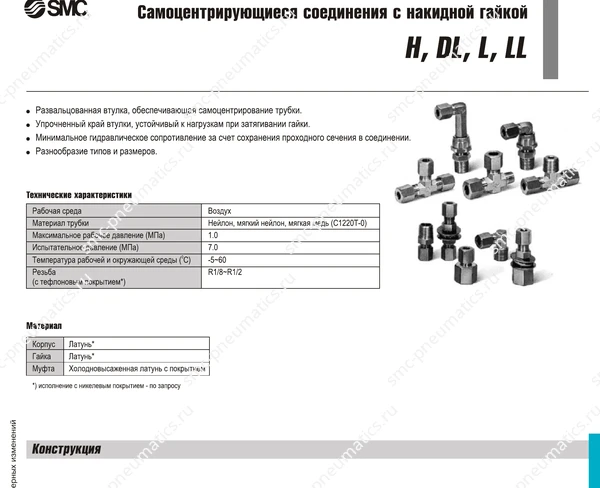

Цанговые резьбовые соединения SMC H, DL, L и LL

Соединения H, DL, L и LL фиксируют трубку накидной гайкой и предназначены для пневматических линий с нейлоновыми, мягкими нейлоновыми и медными трубками.

Рабочее давление: до 1 МПа
Испытательное давление: 7 МПа
Температура: −5…60 °C
Резьба: R1/8–R1/2

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.
