Компонент SMCZCDUCK

Вакуумные цилиндры SMC ZCDUCK

Вакуумный цилиндр для привода присоски

Вакуумный цилиндр SMC ZCDUCK

Вакуумные цилиндры ZCDUCK объединяют компактный пневмоцилиндр и вакуумный канал для перемещения присоски. Шток защищён от проворота, для конечных положений предусмотрены упругие демпферы.

Диаметр поршня: 10–32 мм
Рабочее давление: 0,06–0,7 МПа
Ход: 5–50 мм
Температура: 5–60 °C

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики ZCDUCK

Принцип действия: двустороннего действия
Исполнение штока: с защитой от проворота
Давление в вакуумном канале: −0,1…0,6 МПа
Рабочая среда: очищенный сжатый воздух
Демпфирование: упругое с двух сторон
Монтажное положение: произвольное

Технические материалы ZCDUCK

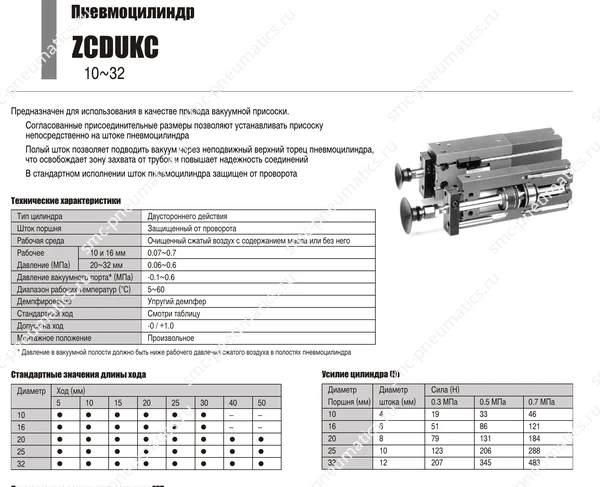

Технические данные SMC ZCDUCK, лист 1 — Технические данные ZCDUCK, лист 1

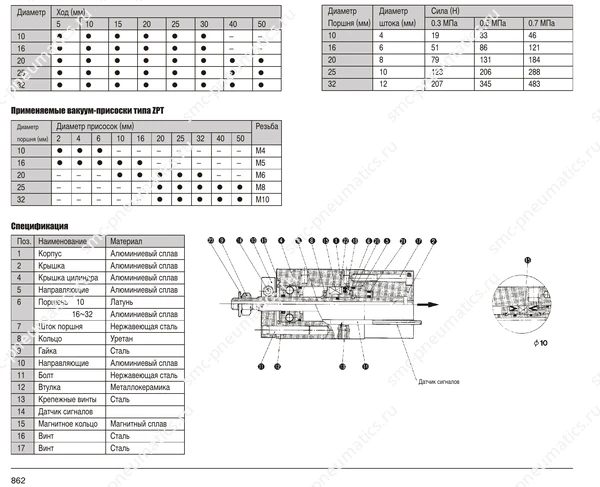

Обозначение, конструкция и размеры SMC ZCDUCK, лист 1 — Обозначение, конструкция и размеры ZCDUCK, лист 1

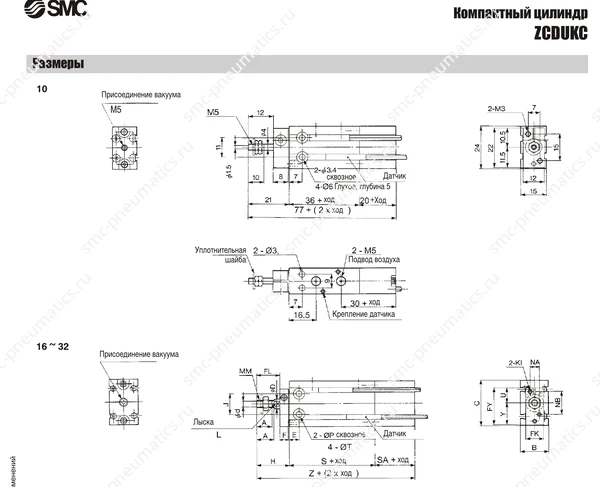

Технические данные SMC ZCDUCK, лист 2 — Технические данные ZCDUCK, лист 2

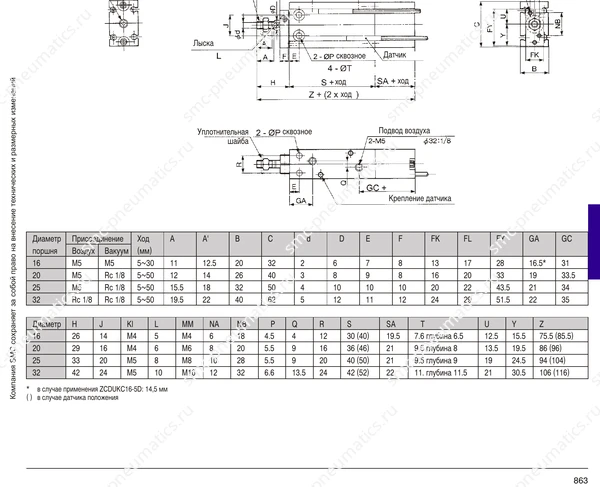

Обозначение, конструкция и размеры SMC ZCDUCK, лист 2 — Обозначение, конструкция и размеры ZCDUCK, лист 2

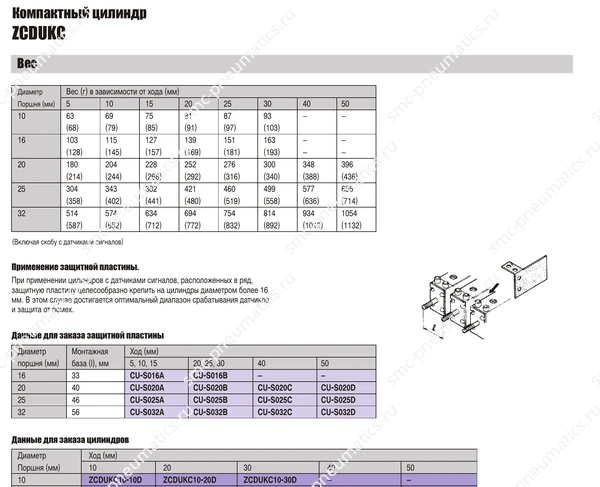

Технические данные SMC ZCDUCK, лист 3 — Технические данные ZCDUCK, лист 3

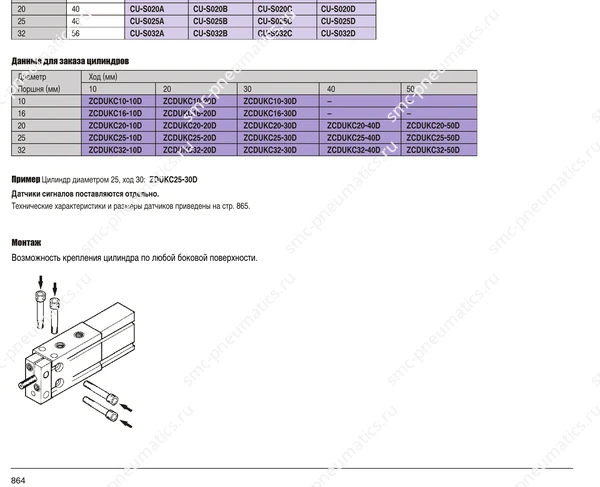

Обозначение, конструкция и размеры SMC ZCDUCK, лист 3 — Обозначение, конструкция и размеры ZCDUCK, лист 3

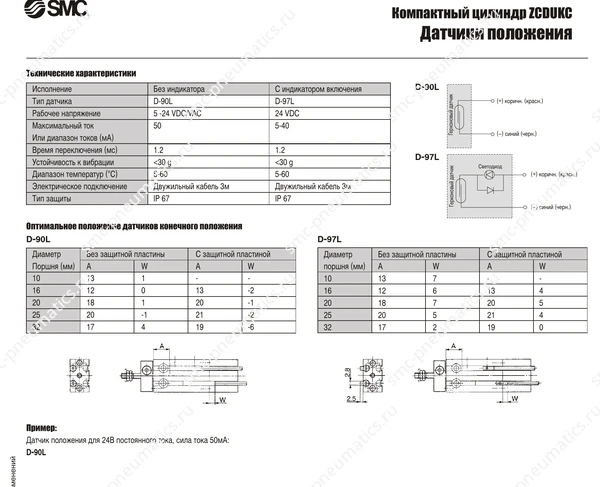

Технические данные SMC ZCDUCK, лист 4 — Технические данные ZCDUCK, лист 4

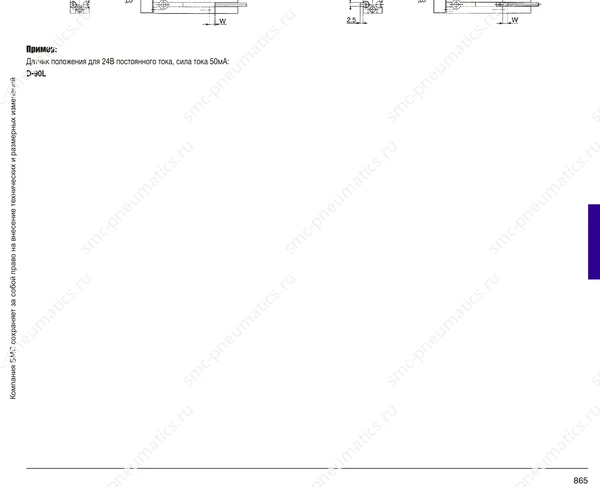

Обозначение, конструкция и размеры SMC ZCDUCK, лист 4 — Обозначение, конструкция и размеры ZCDUCK, лист 4

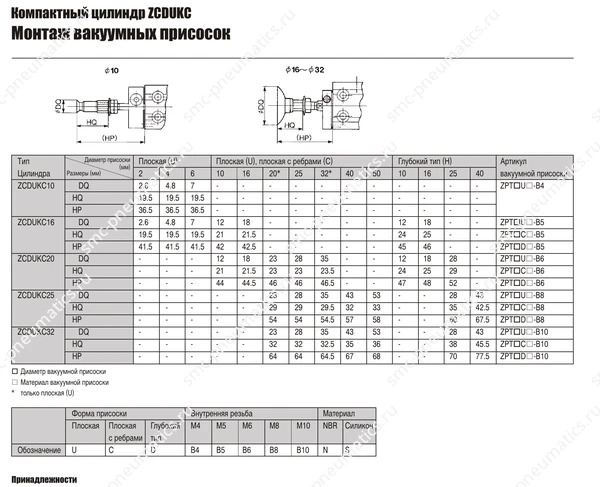

Технические данные SMC ZCDUCK, лист 5 — Технические данные ZCDUCK, лист 5

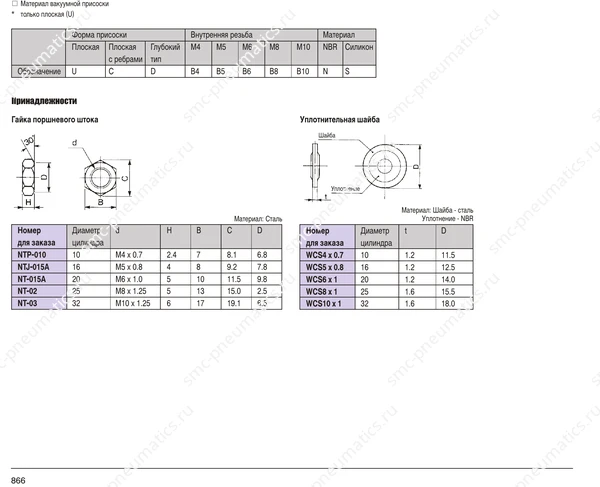

Обозначение, конструкция и размеры SMC ZCDUCK, лист 5 — Обозначение, конструкция и размеры ZCDUCK, лист 5
