Клапан торможения SMC DZ

Клапан торможения цилиндра

Клапан торможения SMC DZ

Клапан DZ обеспечивает регулируемую безударную остановку цилиндра при высоких скоростях или больших нагрузках.

Рабочее давление: 0–0,8 МПа
Пилотное давление: не менее 0,2 МПа
Резьба: Rc1/8–Rc1/2
Степень защиты: IP65

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики DZ

Модели: DZ321-5DZB-01, DZ322-5DZB-02, DZ323-5DZB-03, DZ324-5DZB-04
Рабочая среда: сжатый воздух
Температура: 5–60 °C
Питание: 24 В DC
Допуск питания: −15…+10%
Масса: 350–1850 г
Максимальная скорость цилиндра: 140–3600 мм/с в зависимости от исполнения и диаметра

Технические данные DZ

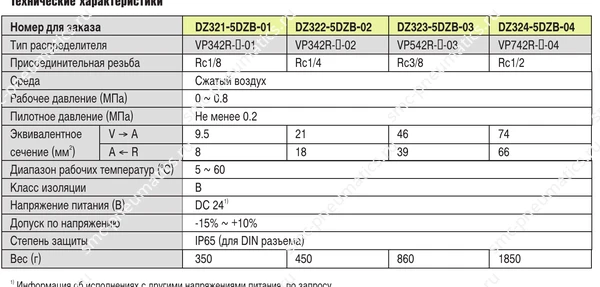

Таблица характеристик клапанов SMC DZ — Технические характеристики DZ

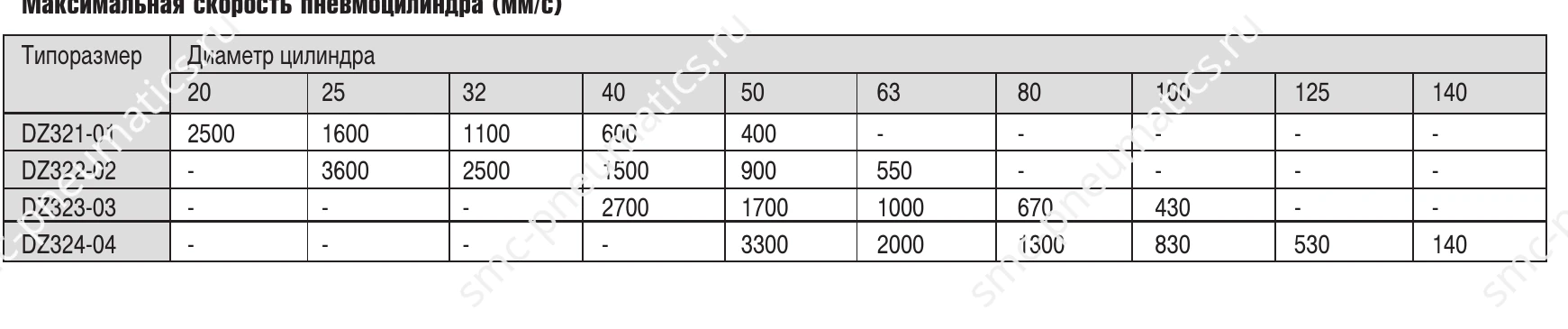

Таблица скорости цилиндра для SMC DZ — Допустимая скорость цилиндра

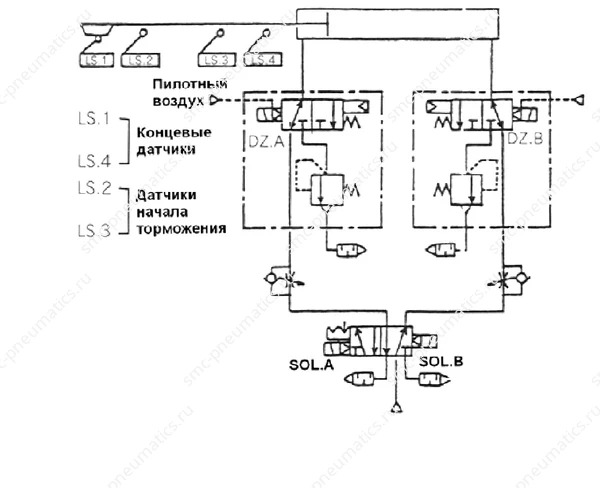

Пневматическая схема клапанов SMC DZ — Схема подключения DZ
