Компонент SMCAQ1500 / EAQ2000–5000

Клапаны быстрого выхлопа SMC AQ и EAQ

Клапан быстрого выхлопа

Клапаны быстрого выхлопа SMC AQ1500/EAQ2000–5000

Клапаны AQ и EAQ быстро выпускают воздух из полости цилиндра непосредственно в атмосферу, увеличивая скорость поршня.

Рабочее давление: 0,05–1 МПа
Испытательное давление: 1,5 МПа
Резьба: M5–G3/4
Температура: −5…60 °C

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики AQ1500 / EAQ2000–5000

Модели: AQ1500, EAQ2000, EAQ3000, EAQ5000
Среда: очищенный воздух с маслом или без него
Эквивалентное сечение вход–выход: 2–135 мм²
Эквивалентное сечение деаэрации: 2,8–180 мм²
Монтаж: произвольный
Масса: 25–690 г

Технические данные AQ1500 / EAQ2000–5000

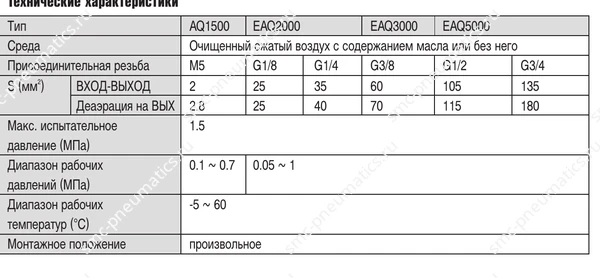

Таблица характеристик SMC AQ и EAQ — Технические характеристики AQ/EAQ

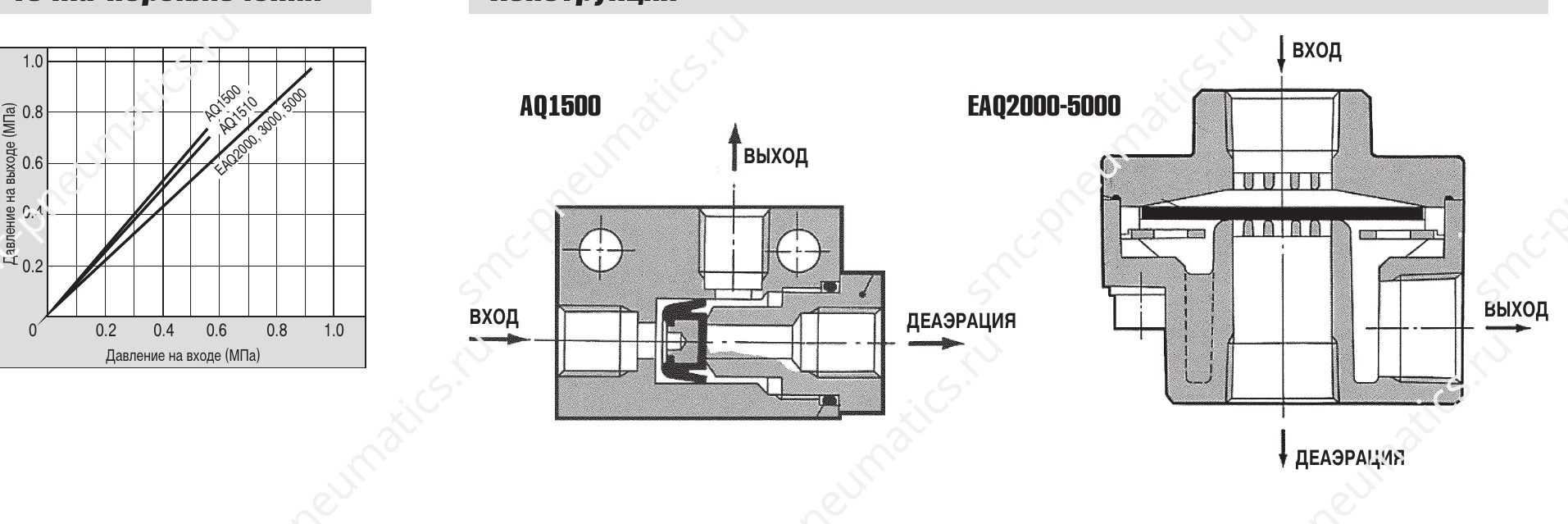

Конструкция клапанов SMC AQ и EAQ — Точка переключения и конструкция AQ/EAQ

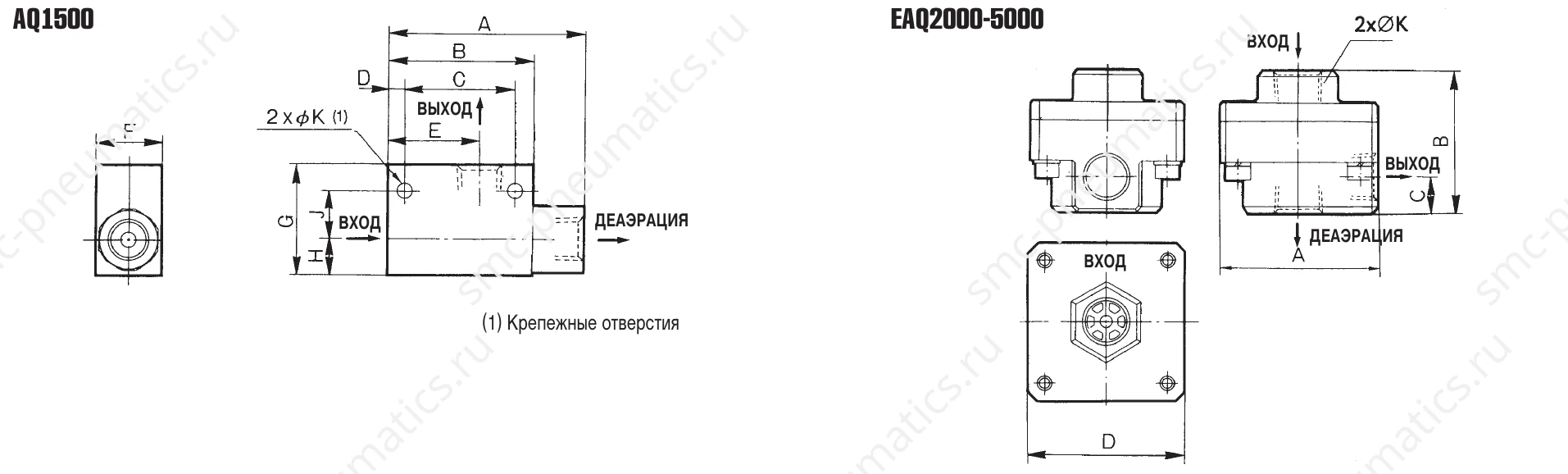

Размеры клапанов SMC AQ и EAQ — Габаритные размеры AQ/EAQ

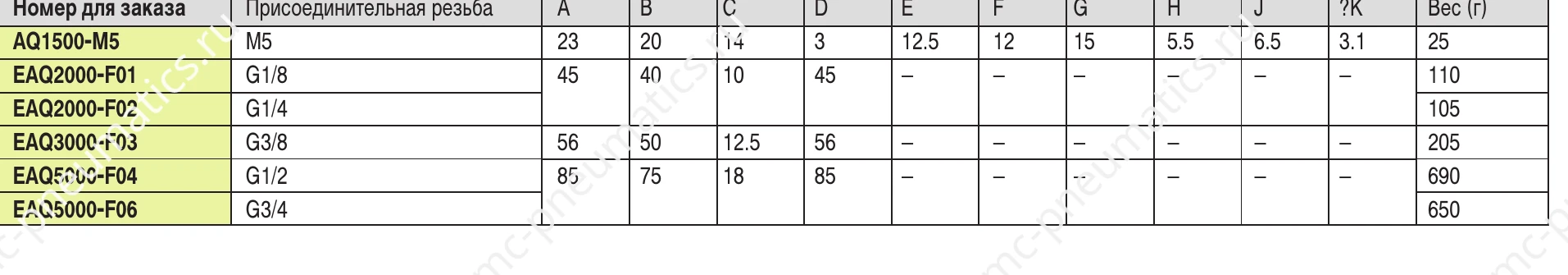

Таблица заказа SMC AQ и EAQ — Данные для заказа AQ/EAQ

Компонент SMCAQ240F–340F

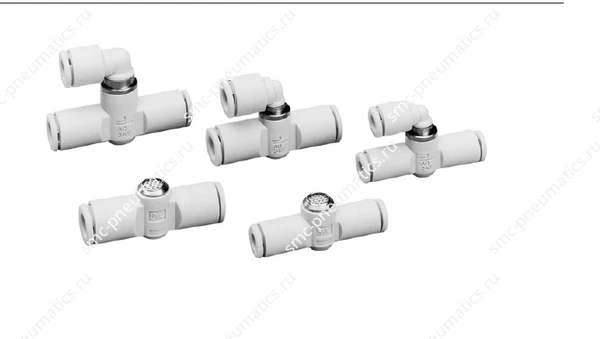

Клапаны быстрого выхлопа SMC AQ240F–340F

Клапан быстрого выхлопа

Клапан быстрого выхлопа SMC AQ240F–340F

Компактные клапаны AQ240F–340F ускоряют выпуск воздуха из исполнительного механизма и имеют быстроразъёмные соединения.

Диаметр трубки: 4 / 6 мм
Рабочее давление: 0,1–1 МПа
Испытательное давление: 1,5 МПа
Эквивалентное проходное сечение: 1,7–4 мм²

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики AQ240F–340F

Диаметр трубки: 4 / 6 мм
Рабочее давление: 0,1–1 МПа
Испытательное давление: 1,5 МПа
Эквивалентное проходное сечение: 1,7–4 мм²
Выпуск: С глушителем или организованный

Технические материалы AQ240F–340F

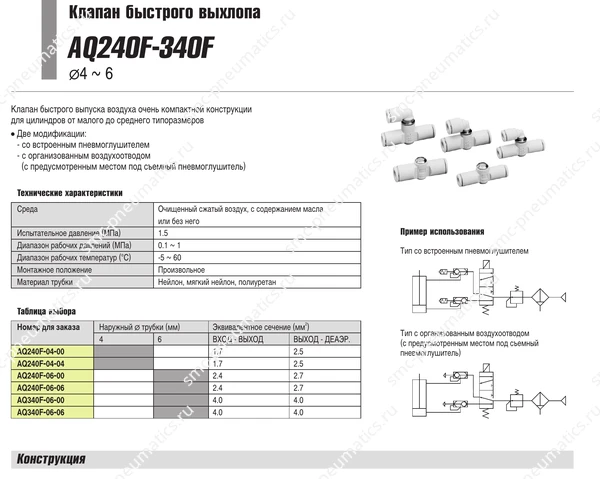

Характеристики клапанов SMC AQ240F–340F, лист 1 — Характеристики AQ240F–340F, лист 1

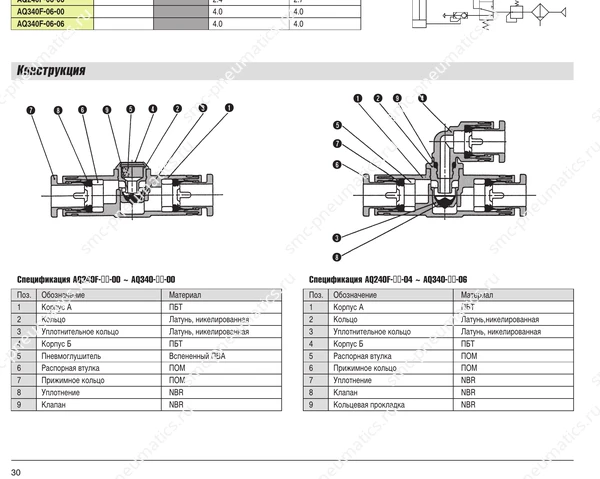

Обозначение и размеры клапанов SMC AQ240F–340F, лист 1 — Обозначение и размеры AQ240F–340F, лист 1

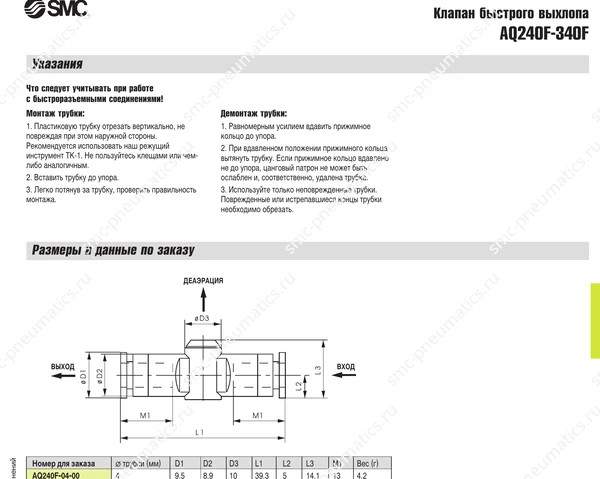

Характеристики клапанов SMC AQ240F–340F, лист 2 — Характеристики AQ240F–340F, лист 2

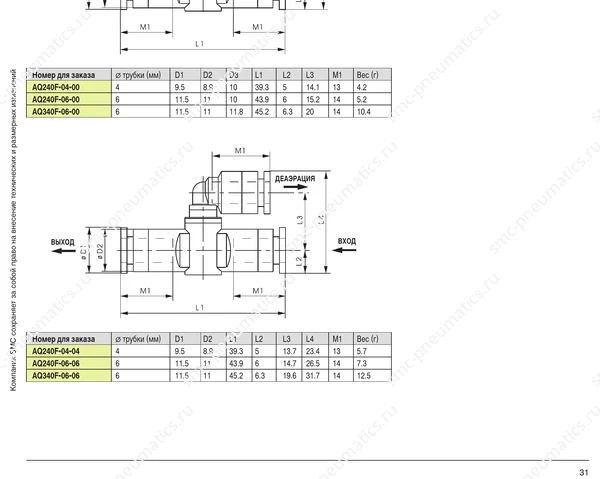

Обозначение и размеры клапанов SMC AQ240F–340F, лист 2 — Обозначение и размеры AQ240F–340F, лист 2

Компонент SMCASV120F–510F

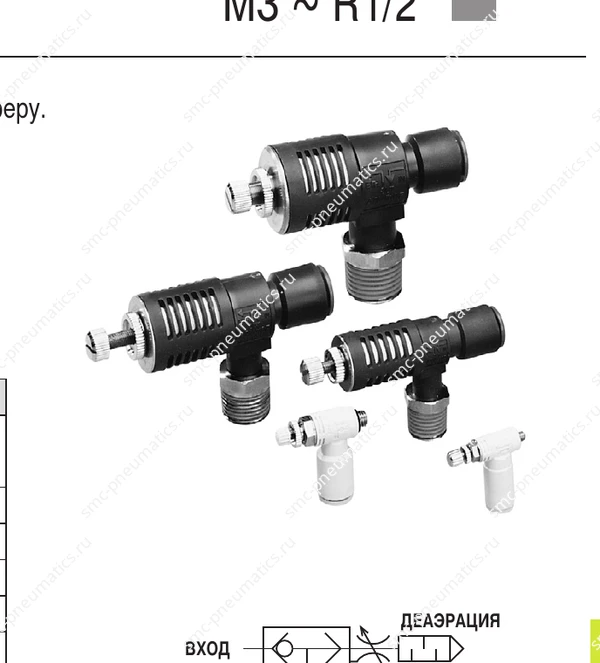

Клапаны SMC ASV120F–510F

Клапан быстрого выпуска с пневмодросселем

Клапан быстрого выпуска SMC ASV120F–510F

Клапаны ASV120F–510F ускоряют выпуск воздуха из полости пневмоцилиндра и одновременно регулируют скорость поршня.

Рабочее давление: 0,1–1 МПа
Присоединение: M3–R1/2
Испытательное давление: 1,5 МПа
Температура: −5…60 °C

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики ASV120F–510F

Серии: ASV120F, ASV220F, ASV310F/410F, ASV510F
Функции: обратный клапан, дроссель, быстрый выпуск
Поворот корпуса: 360°
Трубки: нейлон, мягкий нейлон, полиуретан

Технические материалы ASV120F–510F

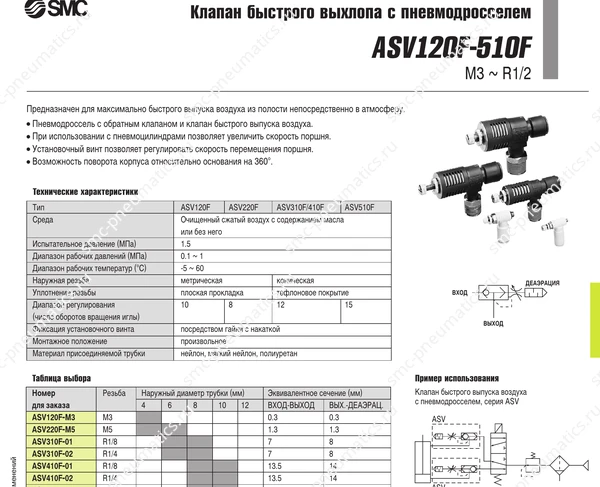

Технические данные SMC ASV120F–510F, лист 1 — Технические данные ASV120F–510F, лист 1

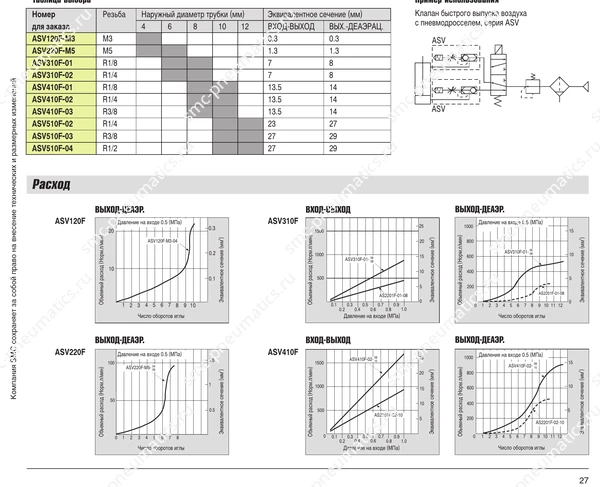

Обозначение, конструкция и размеры SMC ASV120F–510F, лист 1 — Обозначение, конструкция и размеры ASV120F–510F, лист 1

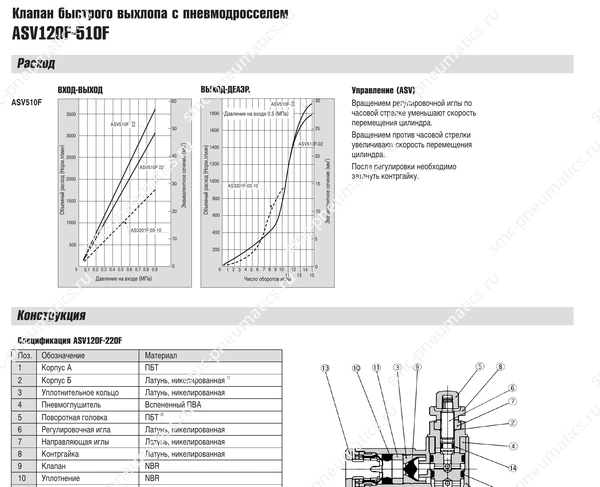

Технические данные SMC ASV120F–510F, лист 2 — Технические данные ASV120F–510F, лист 2

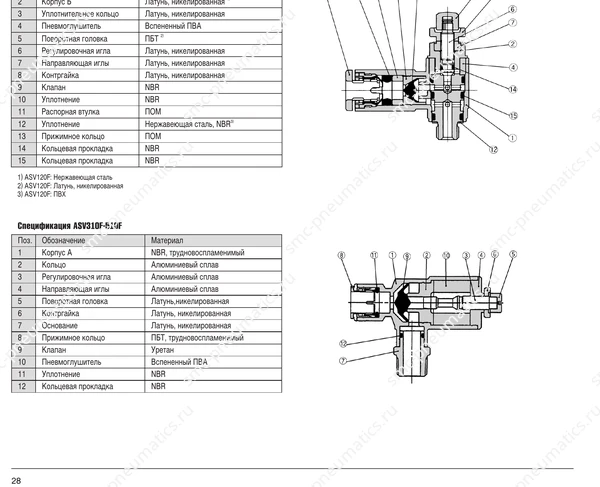

Обозначение, конструкция и размеры SMC ASV120F–510F, лист 2 — Обозначение, конструкция и размеры ASV120F–510F, лист 2

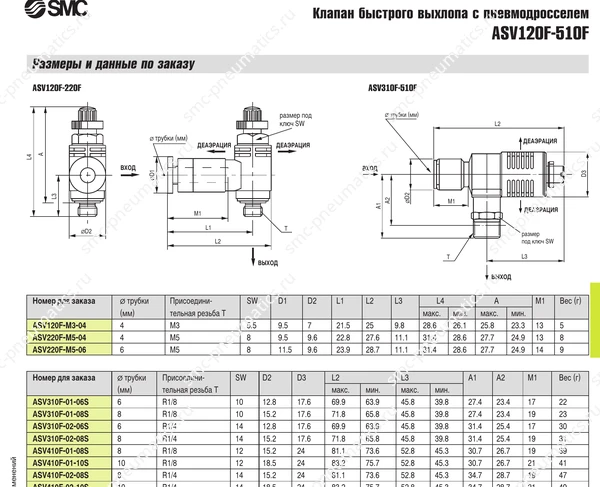

Технические данные SMC ASV120F–510F, лист 3 — Технические данные ASV120F–510F, лист 3

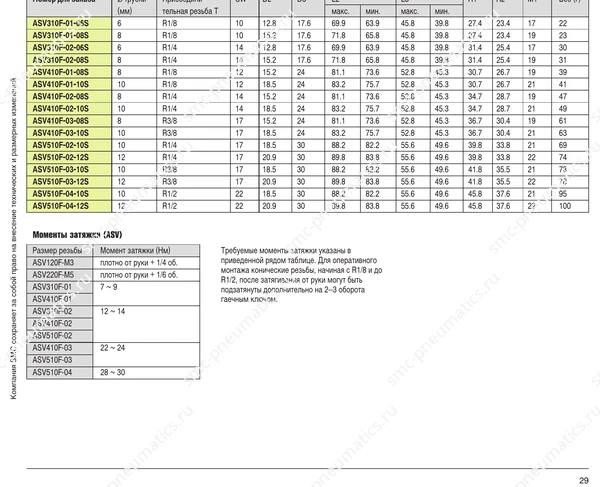

Обозначение, конструкция и размеры SMC ASV120F–510F, лист 3 — Обозначение, конструкция и размеры ASV120F–510F, лист 3
