Компонент SMCEAK2000

Обратный клапан SMC EAK2000

Вакуумный обратный клапан

Обратный клапан SMC EAK2000 для вакуума

EAK2000 обеспечивает односторонний поток в вакуумных линиях и допускает работу при положительном давлении.

Положительное давление: 0,03–1 МПа
Вакуум: −3…−100 кПа
Резьба: G1/8 или G1/4
Температура: 5–60 °C

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики EAK2000

Модели: EAK2000-F01-X209 и EAK2000-F02-X209
Рабочая среда: воздух
Испытательное давление: 1,5 МПа
Эквивалентное сечение: 25 или 27,5 мм²
Масса: 105 или 100 г
Габариты: длина 50 мм, корпус 25 мм, высота 22 мм

Технические данные EAK2000

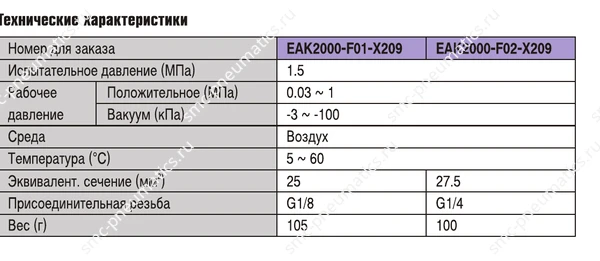

Таблица характеристик SMC EAK2000 — Технические характеристики EAK2000

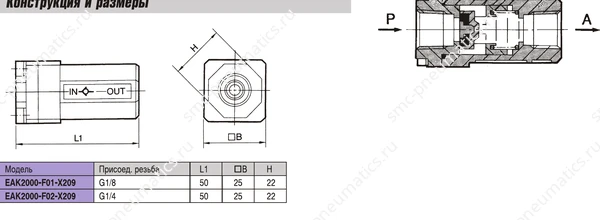

Конструкция обратного клапана SMC EAK2000 — Конструкция и размеры EAK2000

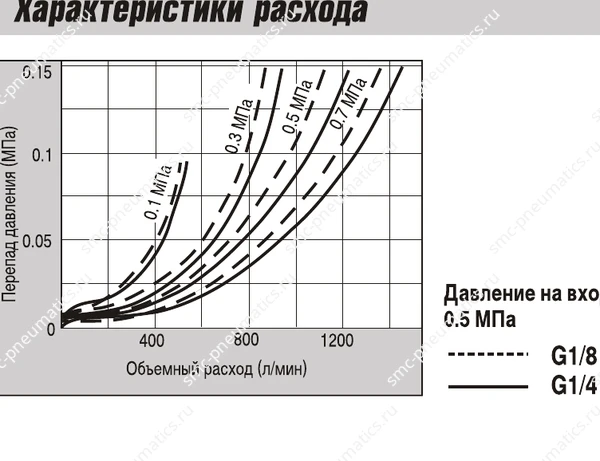

График расхода SMC EAK2000 — Характеристики расхода EAK2000

Компонент SMCVCHC40

Обратный клапан высокого давления SMC VCHC40

Обратный клапан высокого давления

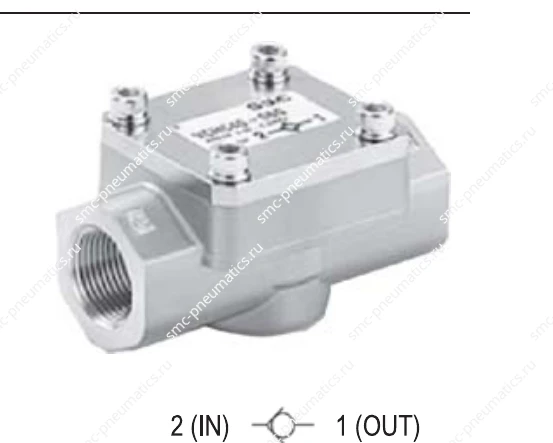

Обратный клапан высокого давления SMC VCHC40

VCHC40 работает со сжатым воздухом и инертными газами при давлении до 5 МПа и обслуживается без отсоединения трубопровода.

Рабочее давление: 0,05–5 МПа
Условный проход: 16 мм
Резьба: G3/4 или G1
Температура: 5–80 °C

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики VCHC40

Модели: VCHC40-06G и VCHC40-10G
Среда: сжатый воздух, инертные газы
Эквивалентное сечение: 140 мм²
Материал корпуса: C3771
Материал уплотнений: полиуретан
Монтаж: произвольный
Масса: 1,02 кг

Технические данные VCHC40

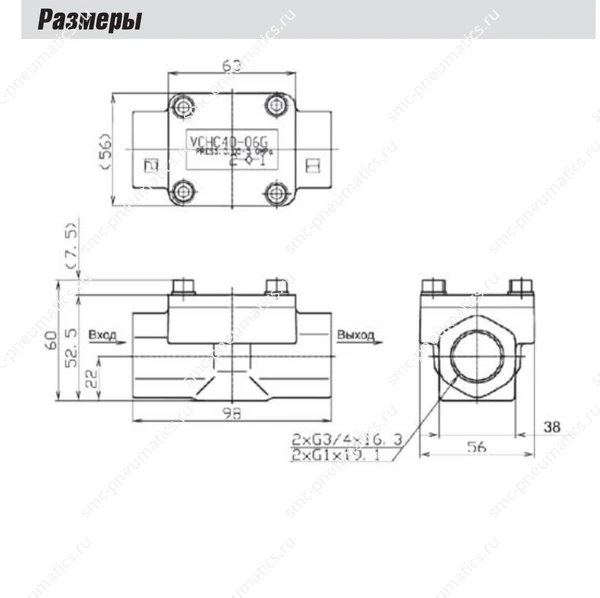

Размеры обратного клапана SMC VCHC40 — Габаритные размеры VCHC40

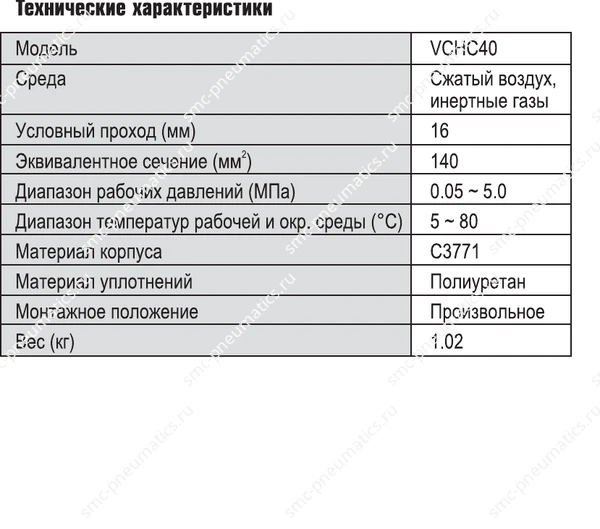

Таблица характеристик SMC VCHC40 — Технические характеристики VCHC40

Компонент SMCAKH/AKB

Обратные клапаны SMC AKH и AKB

Обратный клапан

Обратный клапан SMC AKH/AKB

Обратные клапаны AKH и AKB пропускают воздух в одном направлении и применяются при вакууме и положительном давлении.

Рабочее давление: −0,1…1 МПа
Минимальное давление: 0,005 МПа
Температура: −5…60 °C
Присоединение: Резьба / трубка

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики AKH/AKB

Рабочая среда: Воздух
Рабочее давление: −0,1…1 МПа
Минимальное рабочее давление: 0,005 МПа
Рабочая температура: −5…60 °C
Материал трубки: Нейлон, мягкий нейлон, полиуретан

Технические материалы AKH/AKB

Характеристики обратных клапанов SMC AKH/AKB, лист 1 — Характеристики и применение AKH/AKB, лист 1

Конструкция, обозначение и размеры клапанов SMC AKH/AKB, лист 1 — Конструкция, обозначение и размеры AKH/AKB, лист 1

Характеристики обратных клапанов SMC AKH/AKB, лист 2 — Характеристики и применение AKH/AKB, лист 2

Конструкция, обозначение и размеры клапанов SMC AKH/AKB, лист 2 — Конструкция, обозначение и размеры AKH/AKB, лист 2
