Компонент SMCAS1000/EAS2000–4000

Пневмодроссели SMC AS1000 и EAS2000–4000

Пневмодроссель с обратным клапаном

Встраиваемый пневмодроссель SMC AS1000/EAS2000–4000

Встраиваемые дроссели AS1000 и EAS2000–4000 имеют обратный клапан и резьбовое присоединение с обеих сторон.

Рабочее давление: 0,05–1 МПа
Испытательное давление: 1,05 / 1,5 МПа
Присоединение: M5…G1/2
Число оборотов: 8 / 10

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики AS1000/EAS2000–4000

Рабочее давление AS: 0,1–0,7 МПа
Рабочее давление EAS: 0,05–1 МПа
Испытательное давление: 1,05 / 1,5 МПа
Присоединительная резьба: M5…G1/2
Число оборотов иглы: 8 / 10
Исполнение: Встраиваемое

Технические материалы AS1000/EAS2000–4000

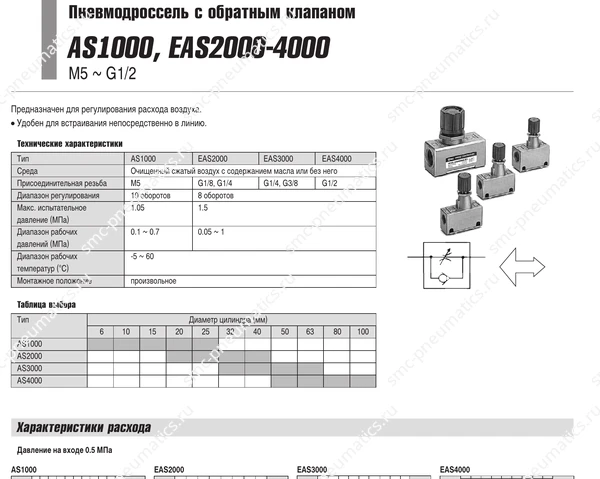

Характеристики дросселей SMC AS1000/EAS2000–4000, лист 1 — Характеристики AS1000/EAS2000–4000, лист 1

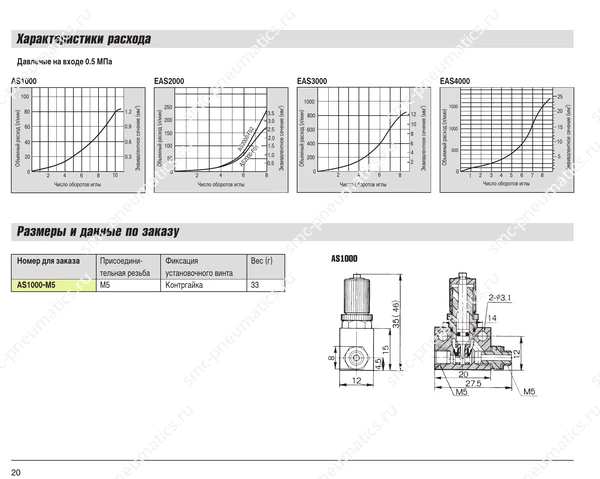

Обозначение и размеры дросселей SMC AS1000/EAS2000–4000, лист 1 — Обозначение и размеры AS1000/EAS2000–4000, лист 1

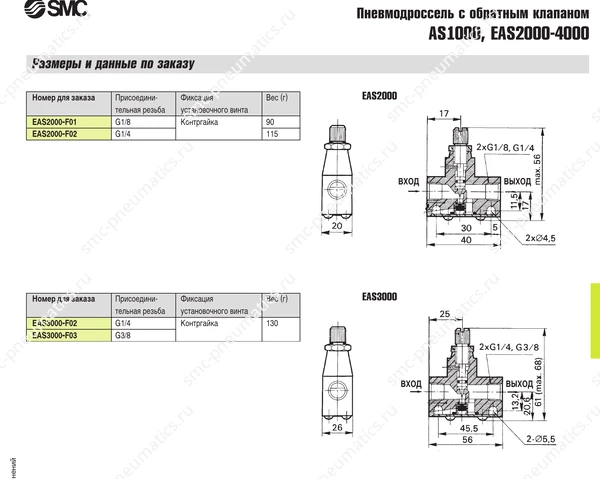

Характеристики дросселей SMC AS1000/EAS2000–4000, лист 2 — Характеристики AS1000/EAS2000–4000, лист 2

Обозначение и размеры дросселей SMC AS1000/EAS2000–4000, лист 2 — Обозначение и размеры AS1000/EAS2000–4000, лист 2

Компонент SMCAS1200/EAS2200–4200

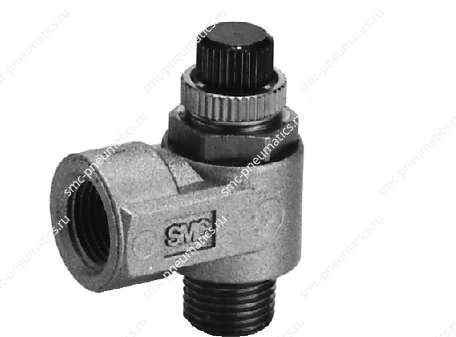

Пневмодроссель SMC AS1200 и EAS2200–4200

Пневмодроссель с обратным клапаном

Угловой пневмодроссель SMC AS1200/EAS2200–4200

Угловые дроссели AS1200 и EAS2200–4200 имеют обратный клапан и резьбовое присоединение.

Рабочее давление: 0,1–1 МПа
Испытательное давление: 1,5 МПа
Присоединение: M3…G1/2
Число оборотов: 8

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики AS1200/EAS2200–4200

Рабочее давление: 0,1–1 МПа
Испытательное давление: 1,5 МПа
Присоединительная резьба: M3…G1/2
Число оборотов иглы: 8
Исполнение: Угловое

Технические материалы AS1200/EAS2200–4200

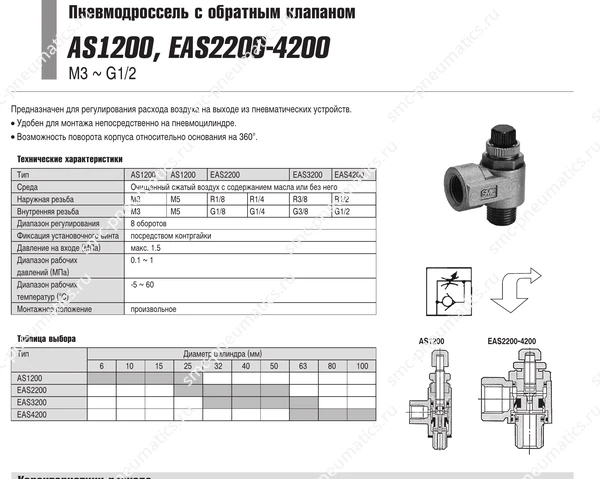

Характеристики дросселей SMC AS1200/EAS2200–4200, лист 1 — Характеристики AS1200/EAS2200–4200, лист 1

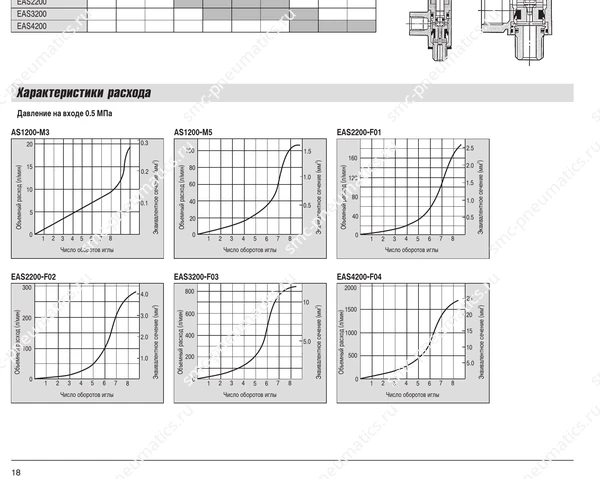

Обозначение и размеры дросселей SMC AS1200/EAS2200–4200, лист 1 — Обозначение и размеры AS1200/EAS2200–4200, лист 1

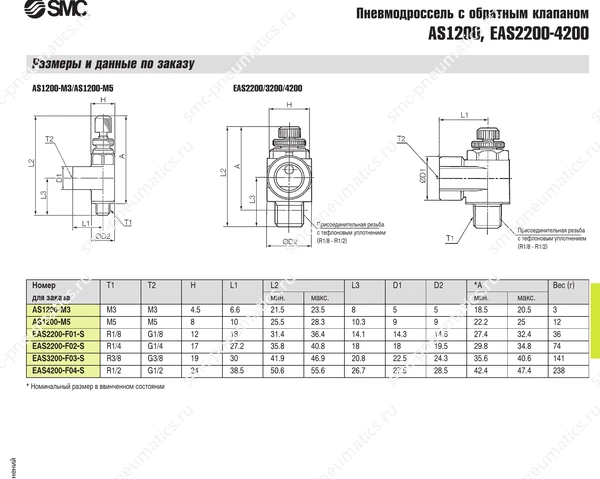

Характеристики дросселей SMC AS1200/EAS2200–4200, лист 2 — Характеристики AS1200/EAS2200–4200, лист 2

Обозначение и размеры дросселей SMC AS1200/EAS2200–4200, лист 2 — Обозначение и размеры AS1200/EAS2200–4200, лист 2

Компонент SMCEAS500–900

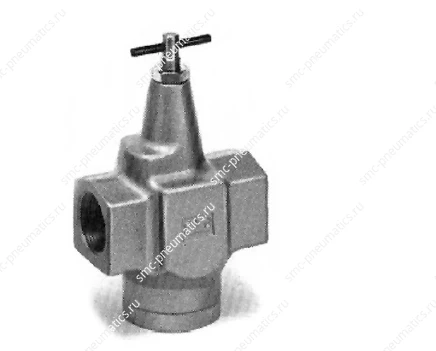

Пневмодроссель SMC EAS500–900

Пневмодроссель с обратным клапаном

Пневмодроссель для больших расходов SMC EAS500–900

Встраиваемые дроссели EAS500–900 предназначены для больших расходов и оснащены обратным клапаном.

Рабочее давление: 0,05–1 МПа
Испытательное давление: 1,5 МПа
Присоединение: G3/4…G2
Число оборотов: 10 / 12

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики EAS500–900

Рабочее давление: 0,05–1 МПа
Испытательное давление: 1,5 МПа
Присоединительная резьба: G3/4…G2
Число оборотов иглы: 10 / 12
Исполнение: Встраиваемое, для больших расходов

Технические материалы EAS500–900

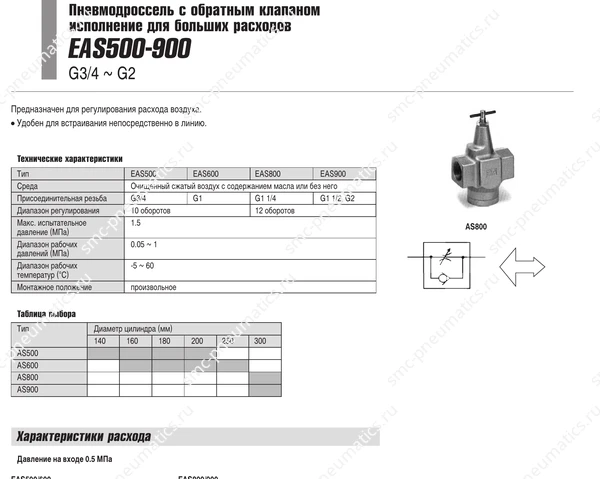

Характеристики дросселей SMC EAS500–900, лист 1 — Характеристики EAS500–900, лист 1

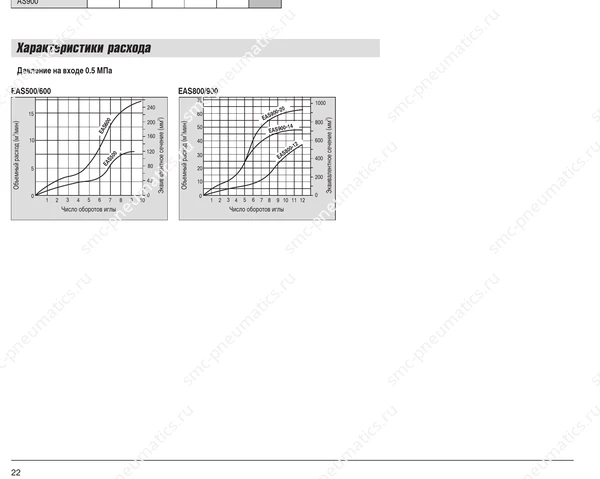

Обозначение и размеры дросселей SMC EAS500–900, лист 1 — Обозначение и размеры EAS500–900, лист 1

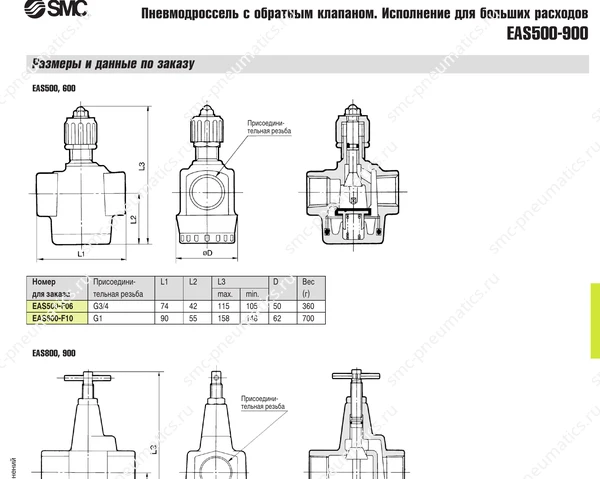

Характеристики дросселей SMC EAS500–900, лист 2 — Характеристики EAS500–900, лист 2

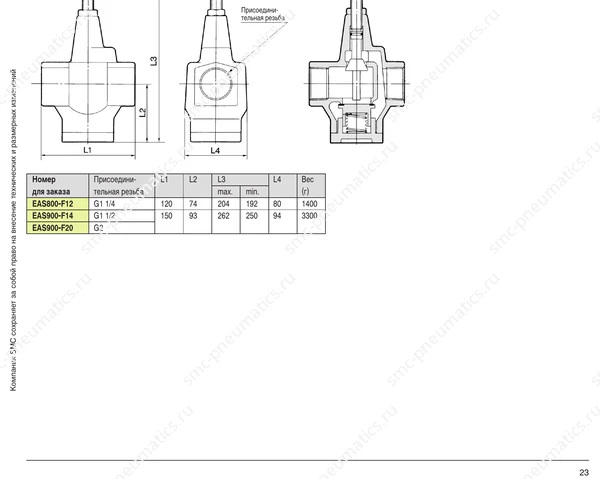

Обозначение и размеры дросселей SMC EAS500–900, лист 2 — Обозначение и размеры EAS500–900, лист 2
