Компонент SMCAC10A–AC40A

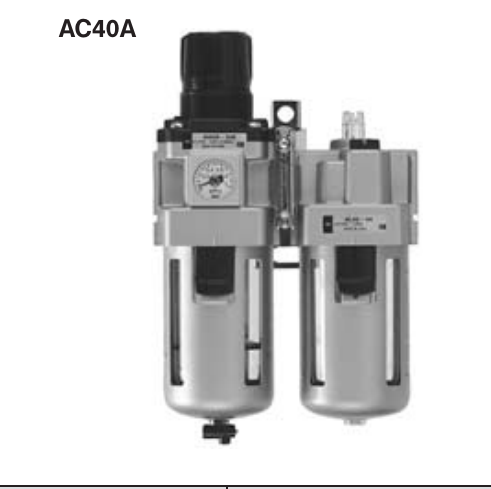

Блоки подготовки воздуха SMC AC10A–AC40A

Фильтр-регулятор с маслораспылителем

Блоки подготовки воздуха SMC AC10A–AC40A

Блоки AC10A–AC40A объединяют фильтр-регулятор, маслораспылитель, соединительные адаптеры и крепление.

Присоединение: M5–G1/2
Вход: до 1,0 МПа
Фильтрация: 5 мкм
Температура: −5…+60 °C

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Технические данные

Характеристики AC10A–AC40A

Типоразмеры: AC10A, AC20A, AC30A, AC40A
Состав: фильтр-регулятор AW и маслораспылитель AL
Присоединение: M5, G1/8, G1/4, G3/8 или G1/2
Испытательное давление: 1,5 МПа
Максимальное входное давление: 1,0 МПа
Выходное давление AC10A: 0,05–0,7 МПа
Выходное давление AC20A–AC40A: 0,05–0,85 МПа
Температура: −5…+60 °C
Тонкость фильтрации: 5 мкм
Масло: ISO VG32
Материал стакана: поликарбонат

Обозначения, конструкция и размеры AC10A–AC40A

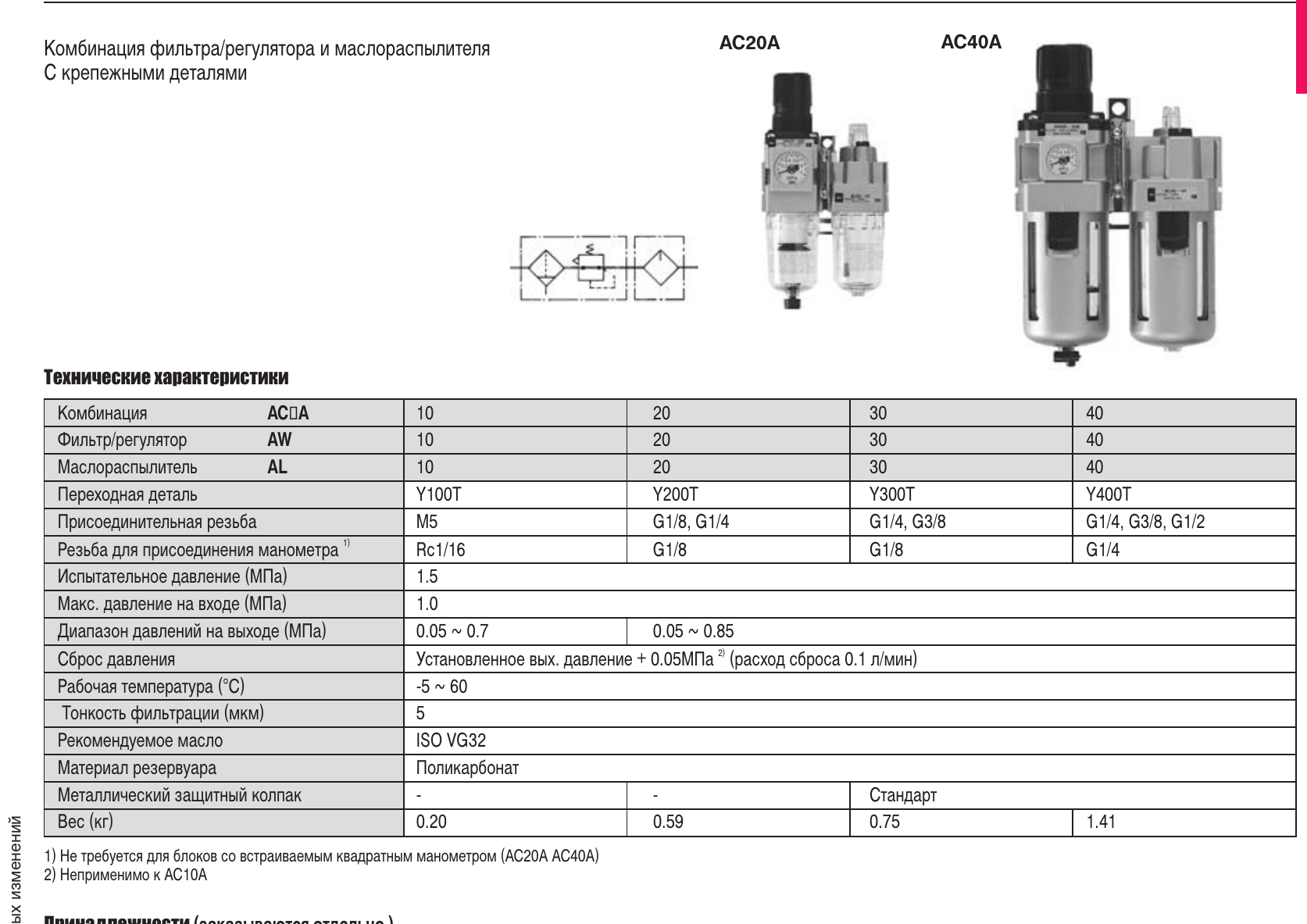

Характеристики и состав блоков — AC10A–AC40A — Характеристики и состав блоков

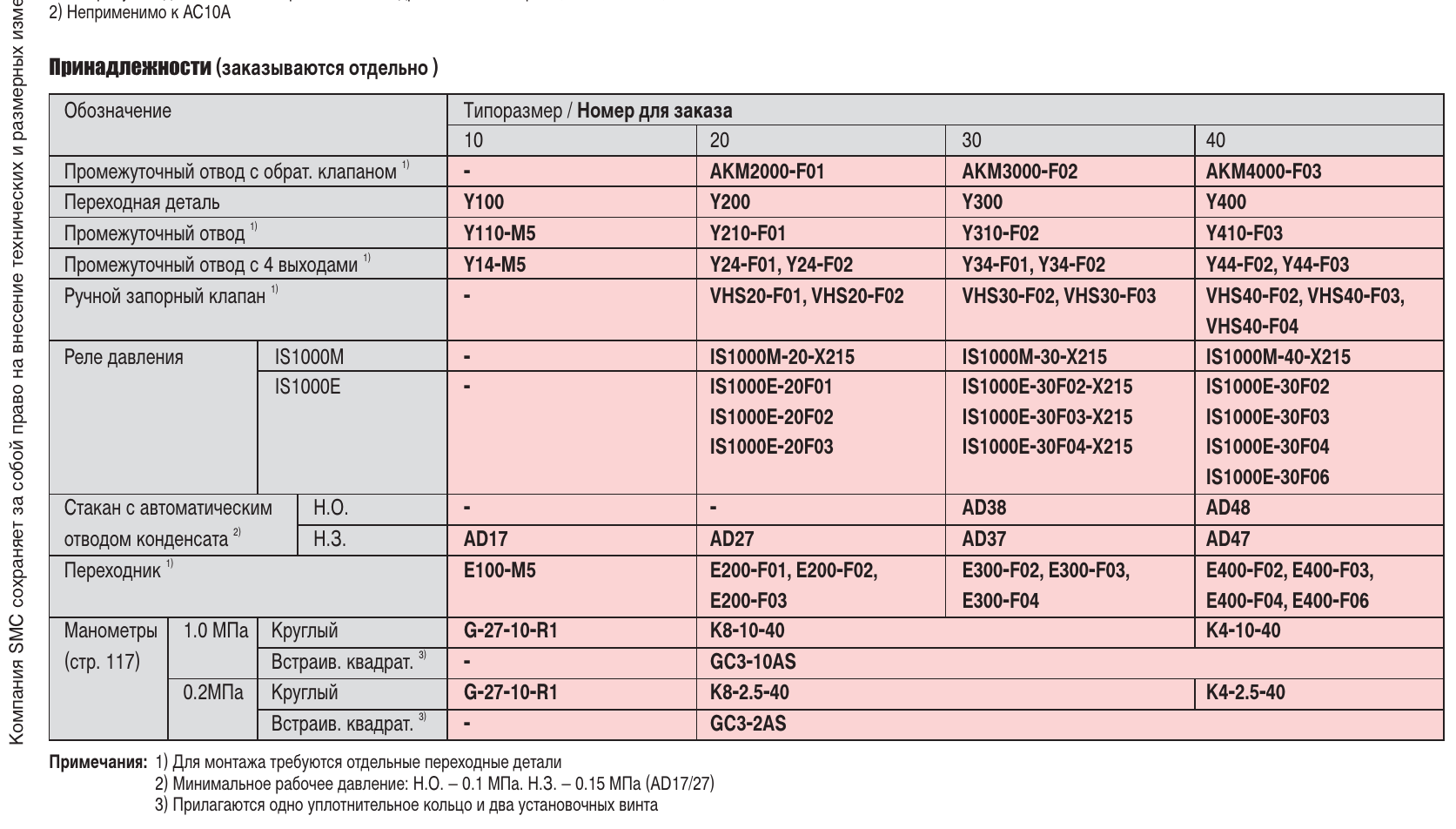

Обозначение и варианты — AC10A–AC40A — Обозначение и варианты

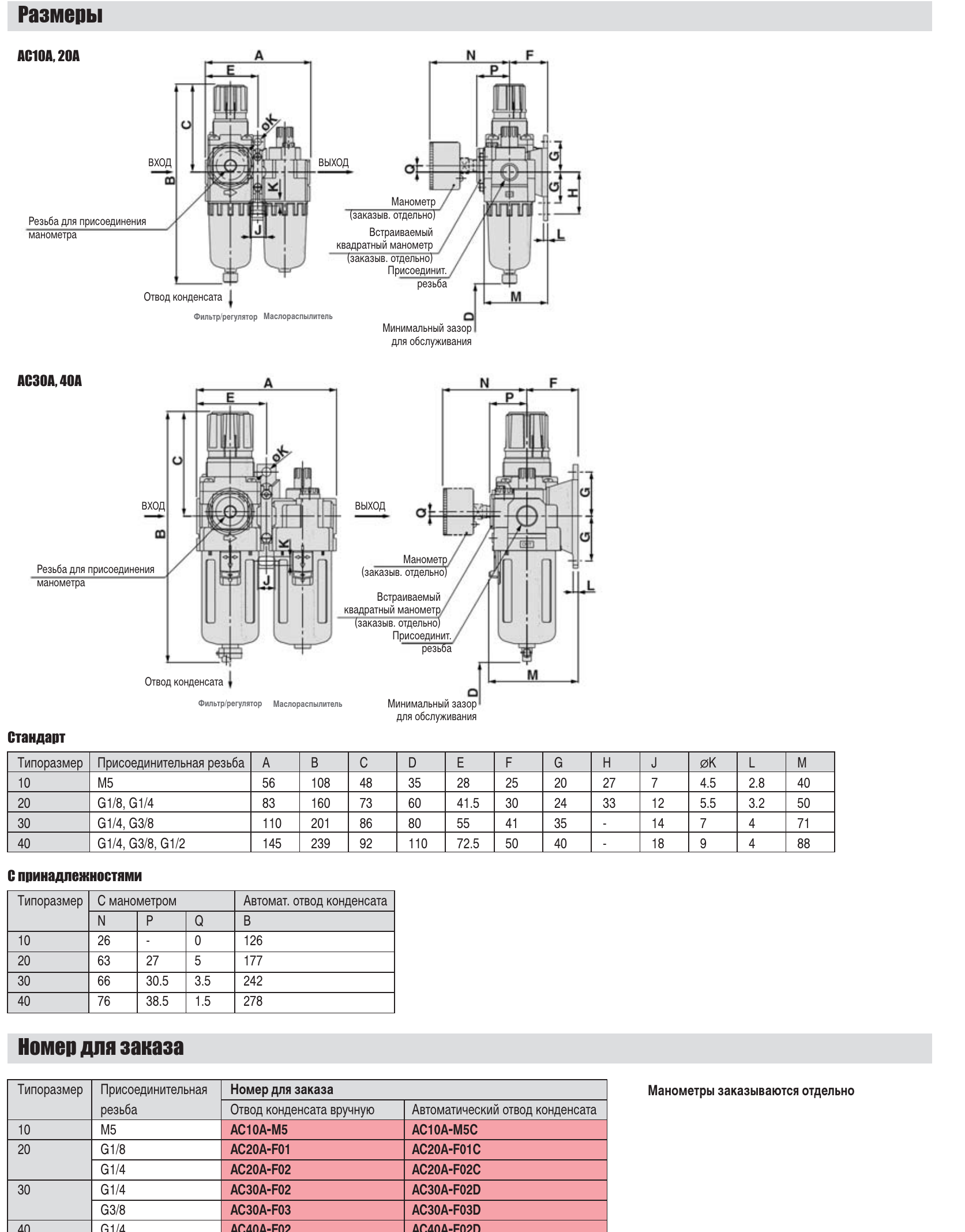

Принадлежности и размеры — AC10A–AC40A — Принадлежности и размеры

Компонент SMCAR20P–AR40P

Блокираторы ручки регулятора давления SMC

Принадлежность регулятора давления

Блокираторы ручки регулятора давления SMC

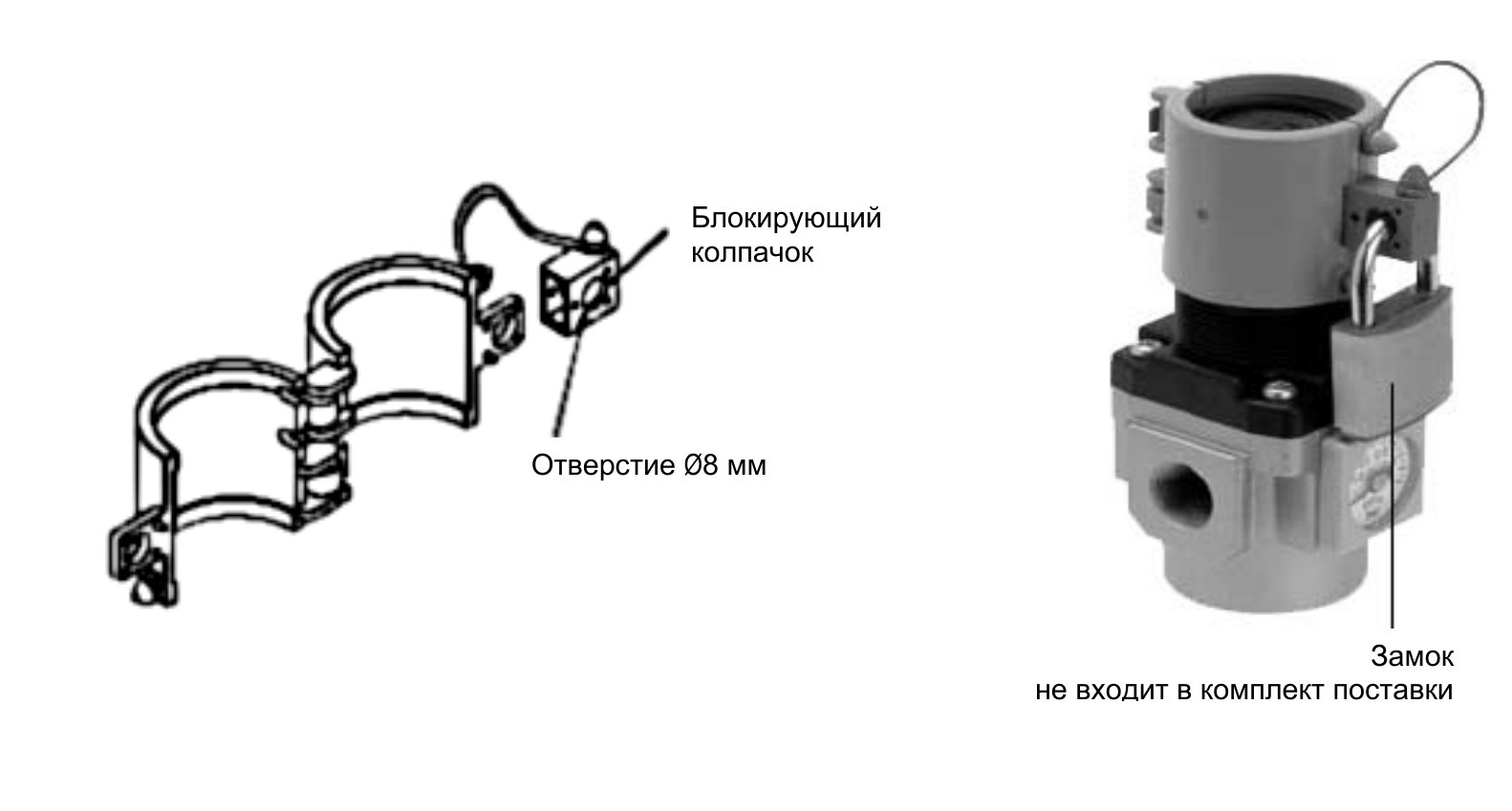

Блокирующий колпачок препятствует несанкционированному изменению настройки регулятора давления.

Модели: AR20P–AR40P
Отверстие: Ø8 мм
Назначение: блокировка настройки
Замок: не входит в комплект

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Технические данные

Характеристики AR20P–AR40P

Номера для заказа: AR20P-580AS, AR25P-580AS, AR30P-580AS, AR40P-580AS
Отверстие в блокираторе: Ø8 мм
Комплектность: замок не входит в комплект поставки
Выбор: по серии и типоразмеру регулятора давления

Обозначения, конструкция и размеры AR20P–AR40P

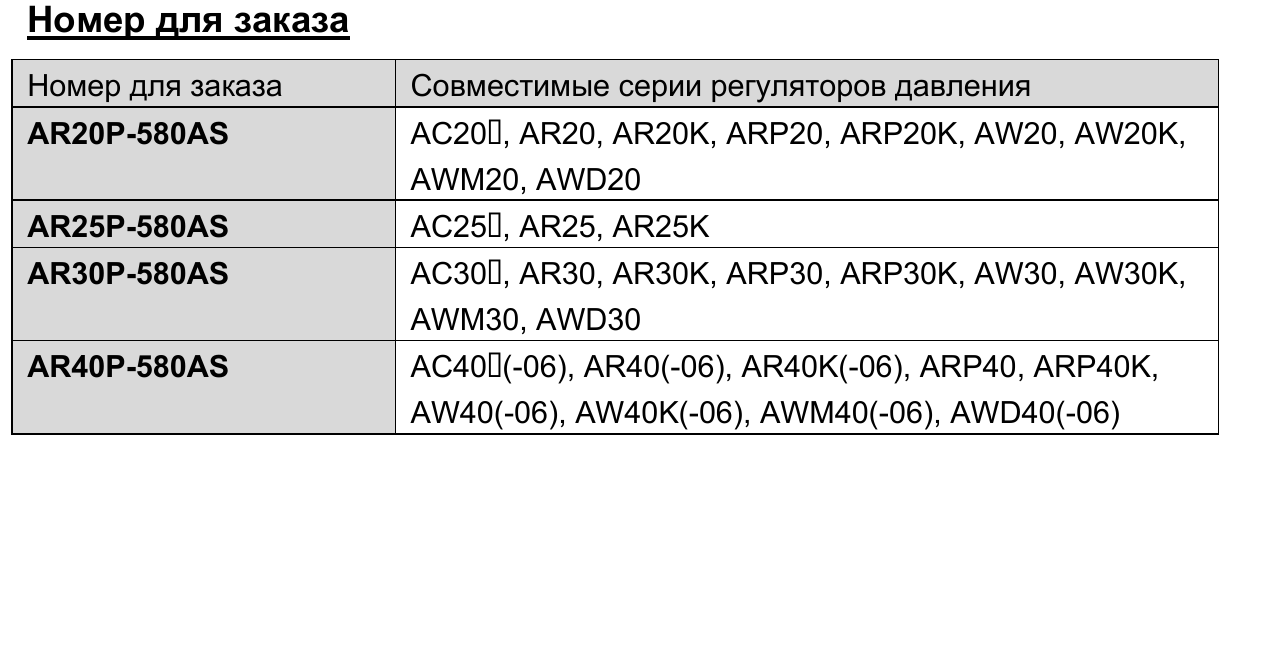

Номера для заказа и совместимые регуляторы — AR20P–AR40P — Номера для заказа и совместимые регуляторы

Компонент SMCARP20 / ARP30 / ARP40

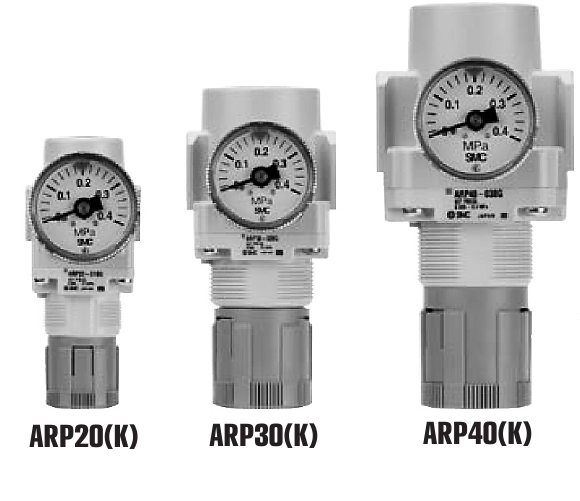

Прецизионные регуляторы давления SMC ARP20–40

Прецизионный регулятор прямого действия

Прецизионный регулятор давления SMC ARP20–40

ARP20–40 поддерживает заданное давление с высокой точностью и доступен со встроенным обратным клапаном.

Регулирование: 0,005–0,6 МПа
Давление: до 0,7 МПа
Температура: −5…60 °C
Резьба: G1/8–G1/2

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики ARP20–40

Типоразмеры: ARP20(K), ARP30(K) и ARP40(K)
Рабочая среда: Сжатый воздух с фильтрацией 5 мкм
Испытательное давление: 1,2 МПа
Максимальное рабочее давление: 0,7 МПа
Диапазоны регулирования: 0,005–0,2; 0,005–0,4; 0,008–0,6 МПа
Чувствительность: 0,2 % полного диапазона
Модульный монтаж: Поддерживается

Применение, характеристики, конструкция и размеры

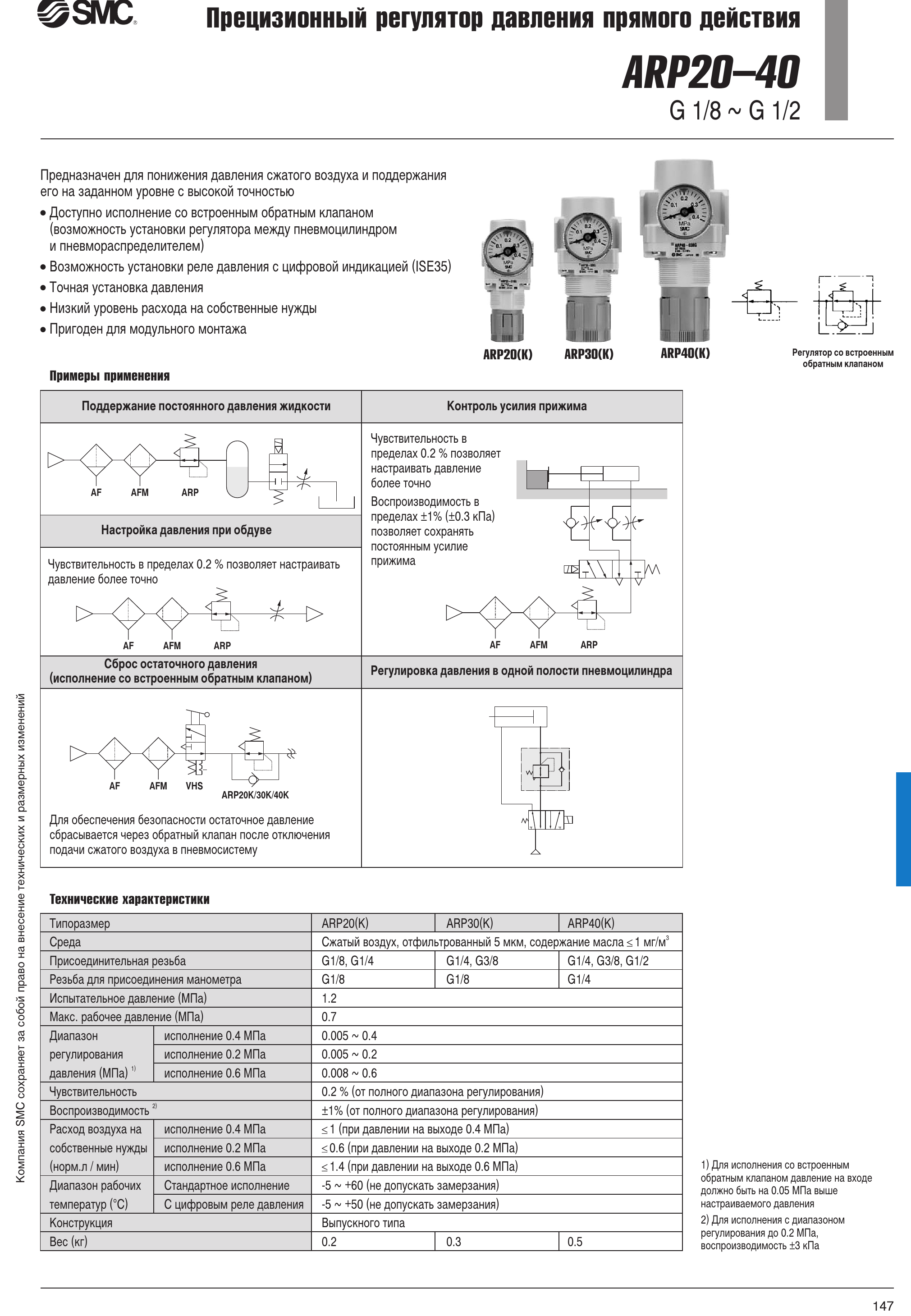

Каталог SMC ARP20–40, лист 1 — Технические данные ARP20–40, лист 1

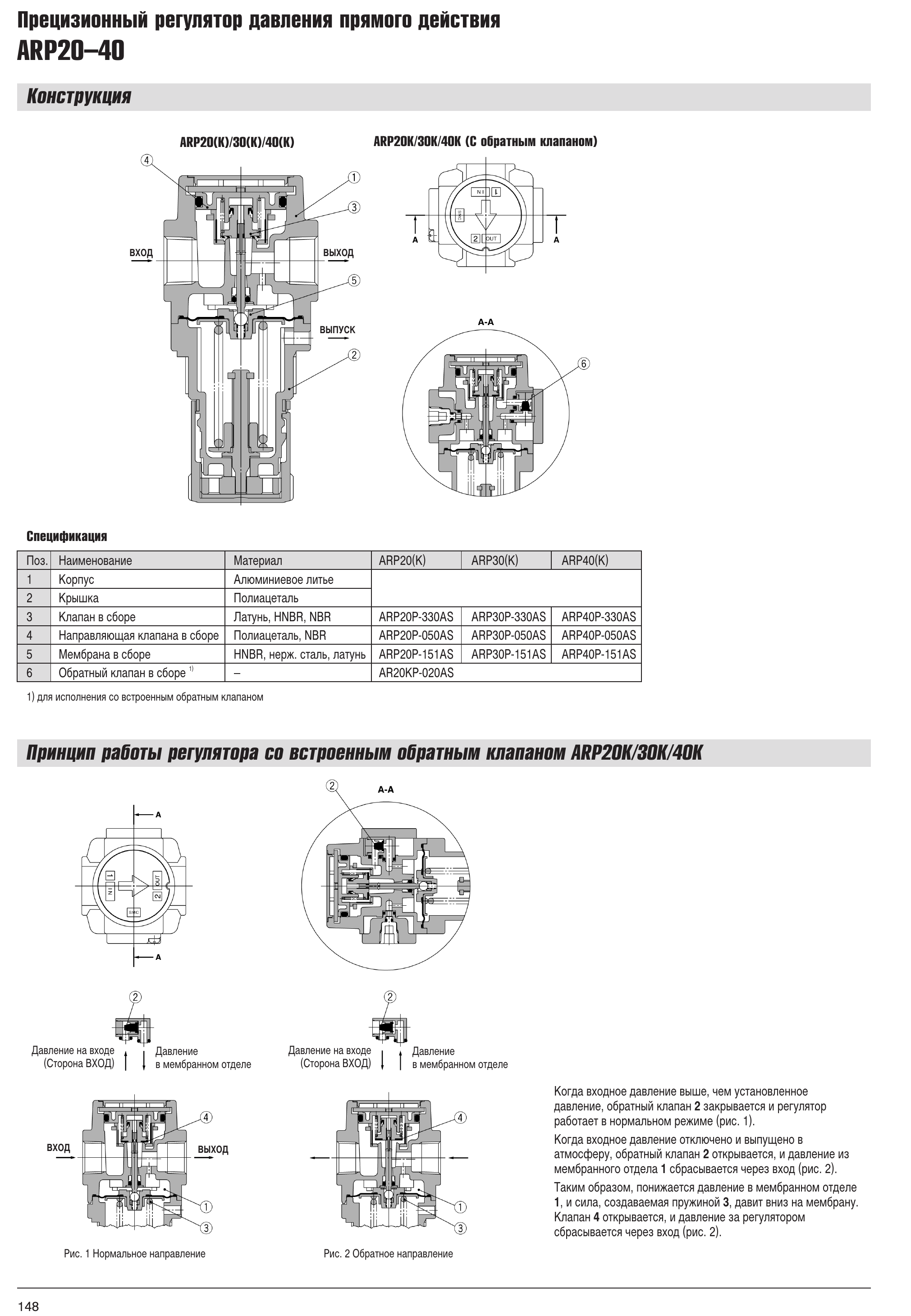

Каталог SMC ARP20–40, лист 2 — Технические данные ARP20–40, лист 2

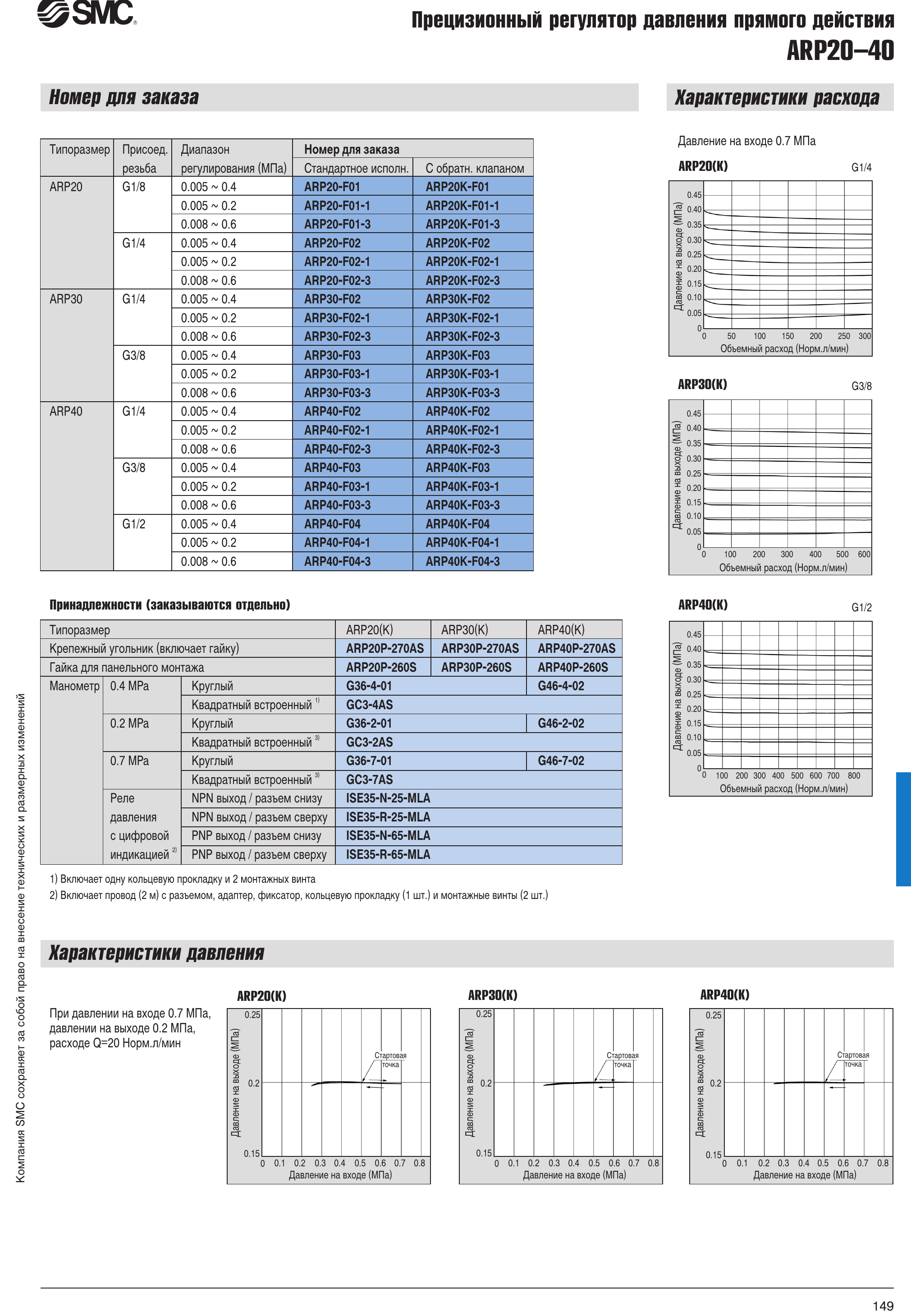

Каталог SMC ARP20–40, лист 3 — Технические данные ARP20–40, лист 3

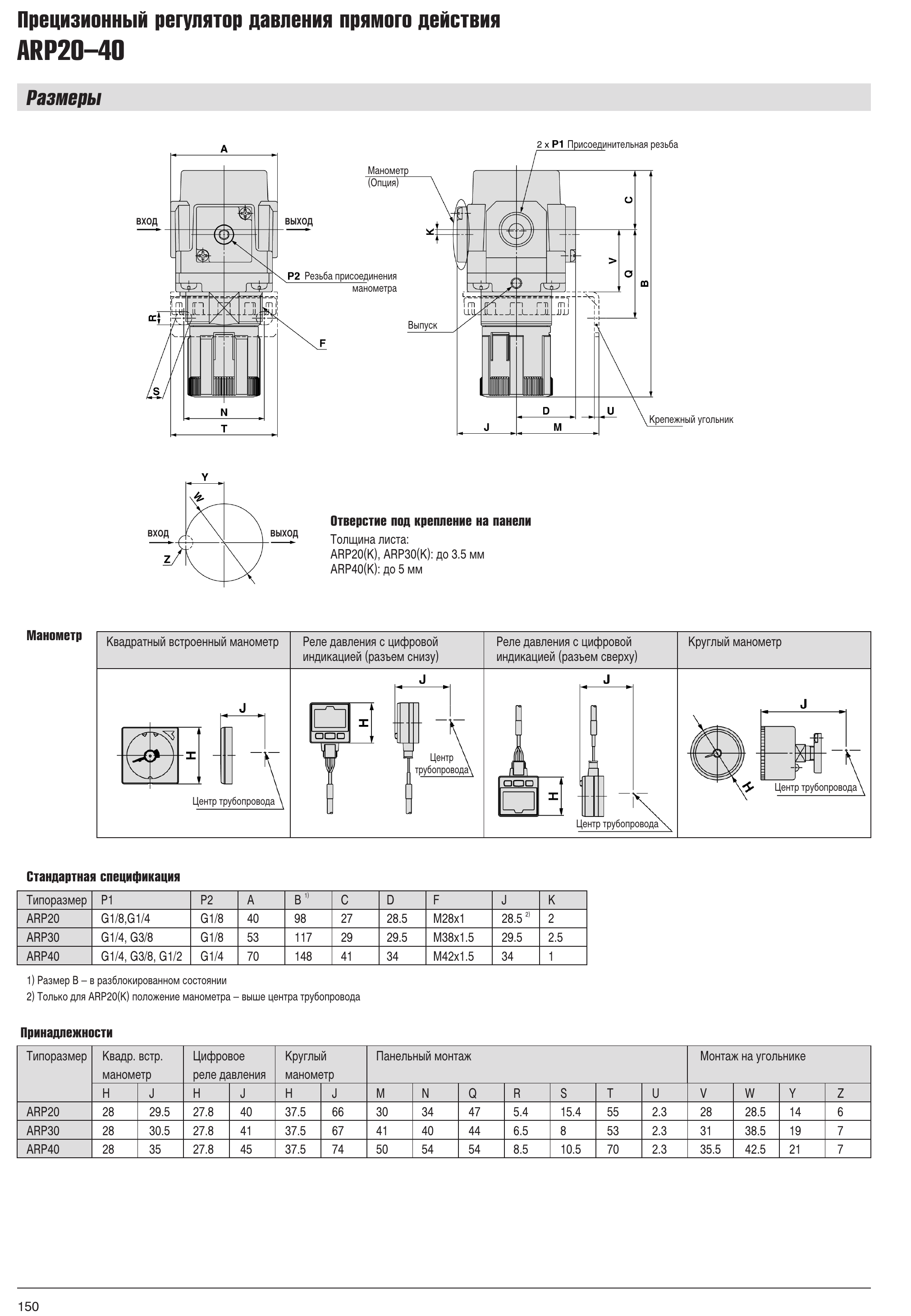

Каталог SMC ARP20–40, лист 4 — Технические данные ARP20–40, лист 4

Компонент SMCIR1000 / IR2000 / IR3000

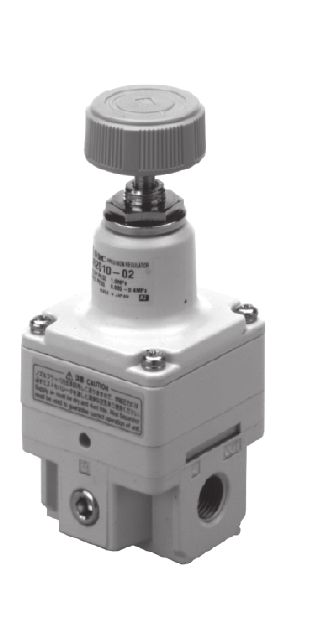

Прецизионный регулятор давления SMC IR

Прецизионный регулятор давления

Прецизионный регулятор давления SMC IR1000–3000

IR1000–3000 понижает давление сжатого воздуха и поддерживает его на заданном уровне с высокой точностью.

Регулирование: 0,005–0,8 МПа
Расход: до 5000 л/мин
Температура: −5…60 °C
Резьба: G1/8–G1/2

Скачать PDF

Цена и срок поставки подтверждаются после уточнения исполнения и количества.

Характеристики IR1000–3000

Серии: IR1000, IR2000 и IR3000
Рабочая среда: Сжатый воздух с фильтрацией 5 мкм
Максимальное рабочее давление: 1,0 МПа
Диапазоны регулирования: 0,005–0,2; 0,005–0,4; 0,005–0,8 МПа
Чувствительность: 0,2 % диапазона регулирования
Номинальный расход: 200–5000 норм. л/мин
Модульный монтаж: Поддерживается

Характеристики, графики и размеры

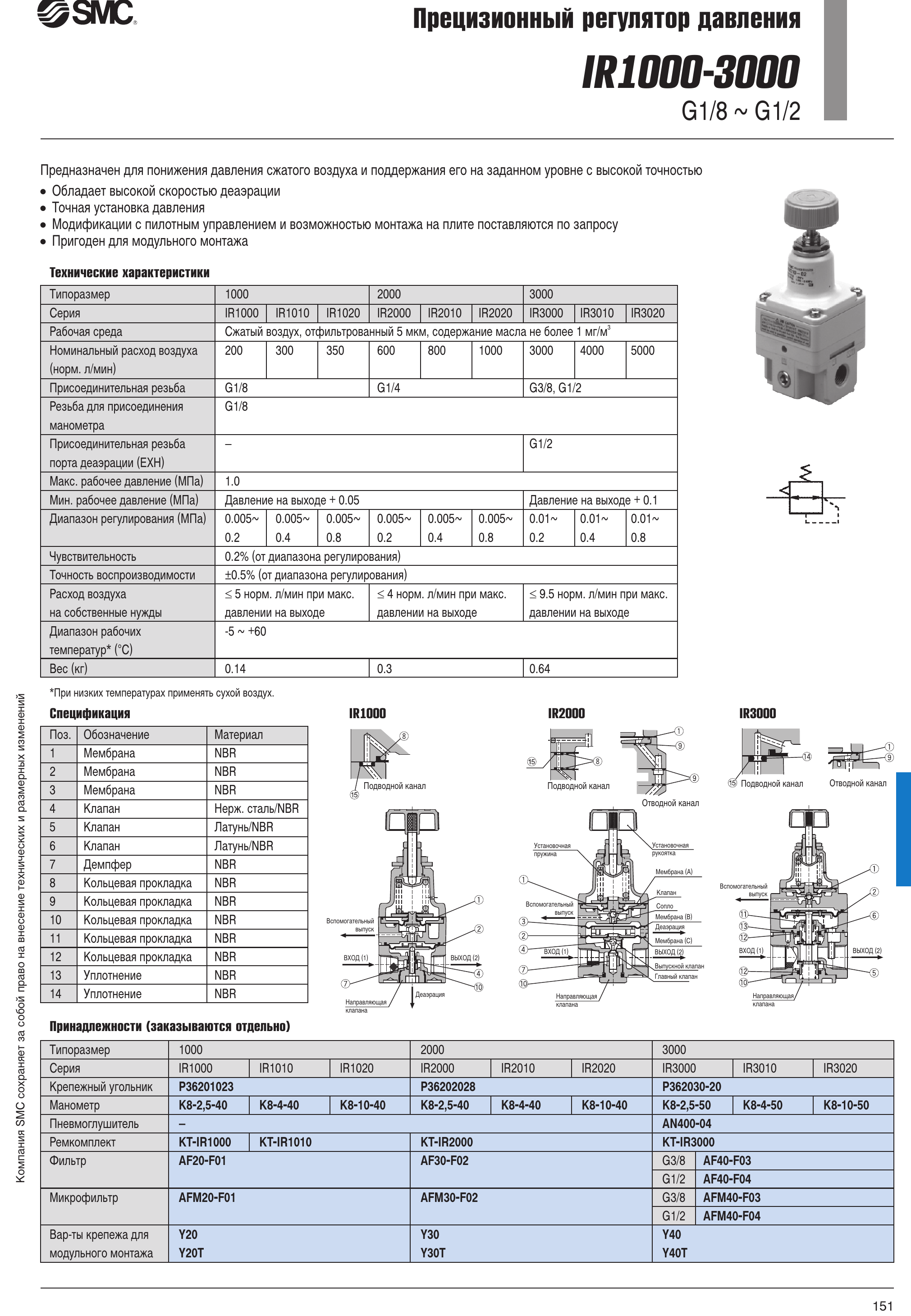

Каталог SMC IR1000–3000, лист 1 — Технические данные IR1000–3000, лист 1

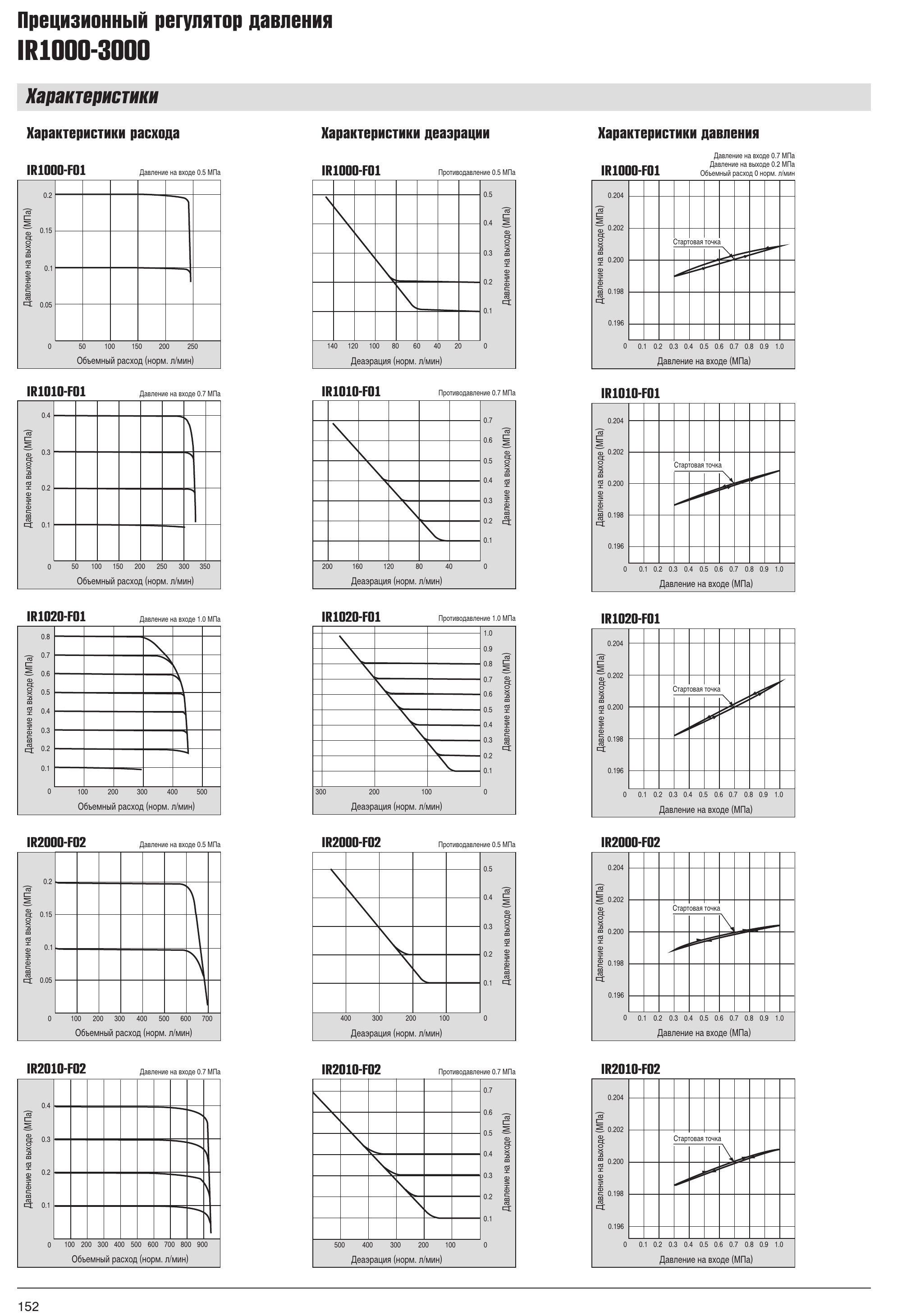

Каталог SMC IR1000–3000, лист 2 — Технические данные IR1000–3000, лист 2

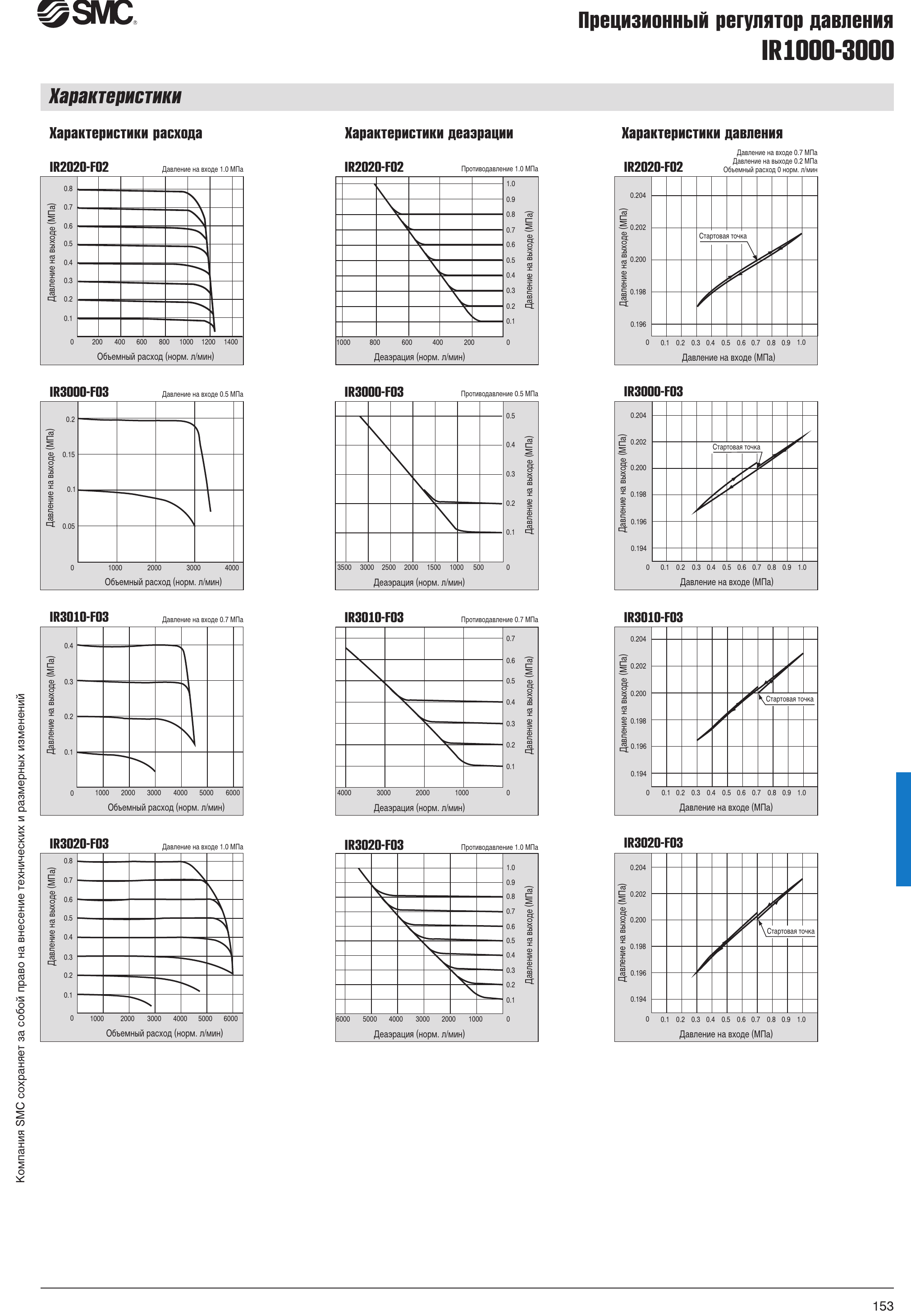

Каталог SMC IR1000–3000, лист 3 — Технические данные IR1000–3000, лист 3

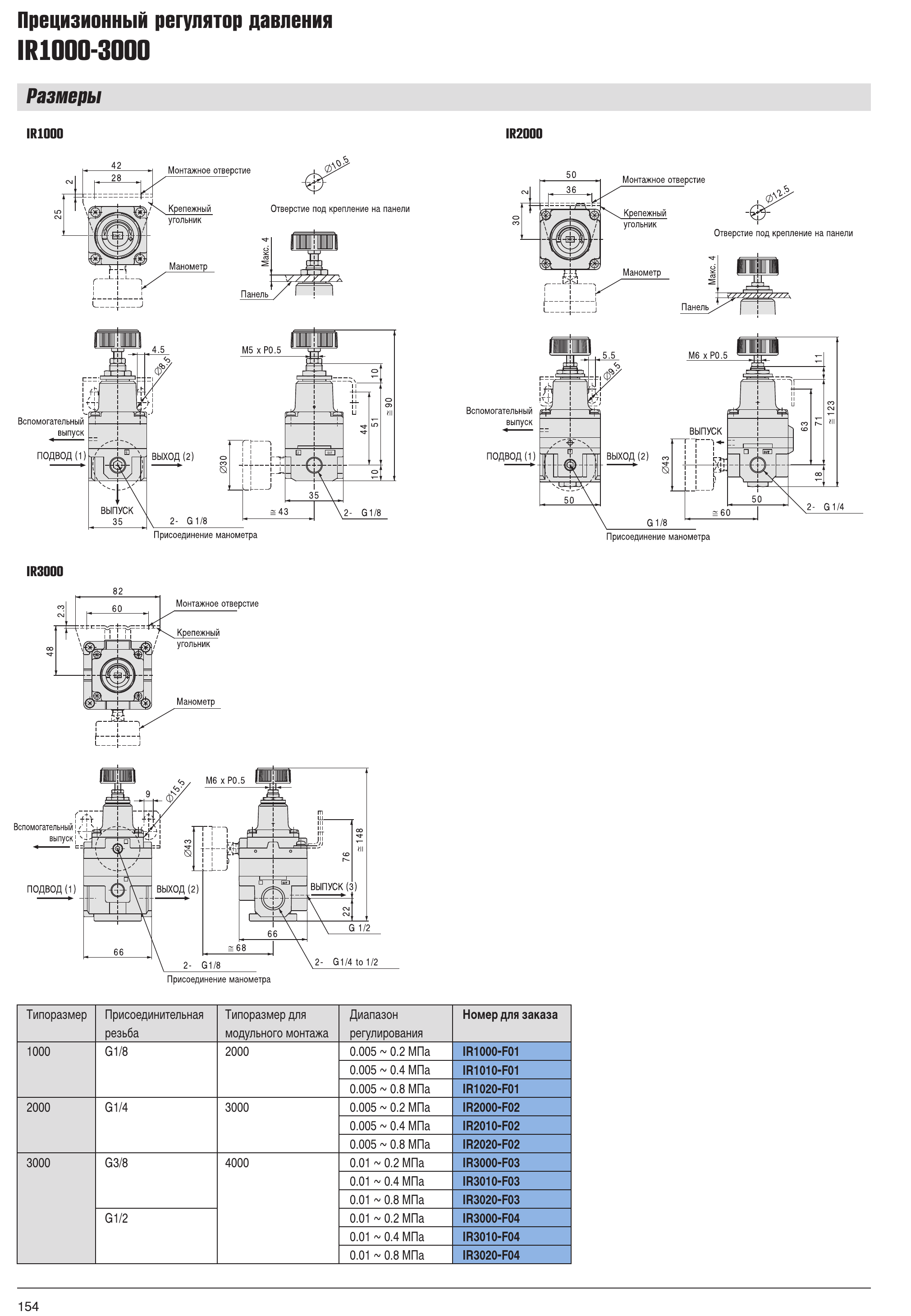

Каталог SMC IR1000–3000, лист 4 — Технические данные IR1000–3000, лист 4
